3.2实验室自学之路——焊接电路板

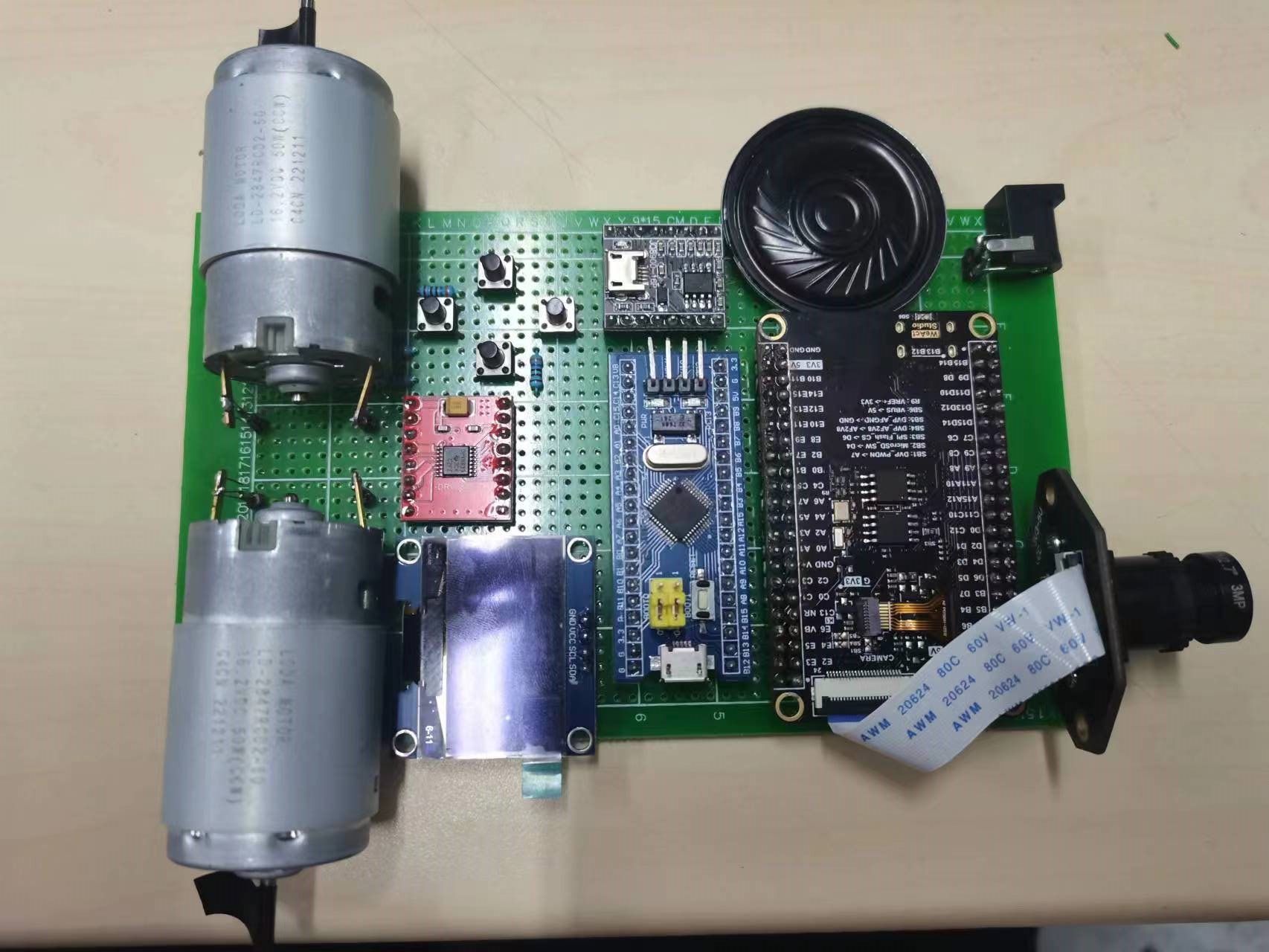

焊接电路板是一个吃熟练度的活，特别是焊接洞洞板，熟练的人和不熟练的人焊出来的板子可以说是天差地别。下面是一个较为标准的洞洞板焊接效果。

但每个人的焊接习惯和手法都不尽相同，以下只是我本人对于焊接的理解。

一、我的焊接经历

我第一次焊接的板子是一个51最小系统板现在已经无从寻找，一个成语概括就是惨不忍睹。当时我提出我要焊板子时，向旁边的学长请教，他给我的回复是看着教学视频自己焊，焊台和焊锡丝都在后面。之后便没了后话。

在大一上到大二上这段时间，我并没有焊过几个板子，我的所有焊接技术都是在大二下参加某个比赛的集训时学到并训练出来的。得益于集训队经费的充足，我可以肆意的废板子烧器件（我真不是故意的~），换不同种类的焊锡丝，换各种型号的电烙铁来进行焊接操作，以寻找最适合自己的焊接套装。平均大概每天焊两个9cm*15cm的洞洞板，持续了一个半月。所以对于焊接来说我还是比较自信的。

二、焊接洞洞板需要的装备

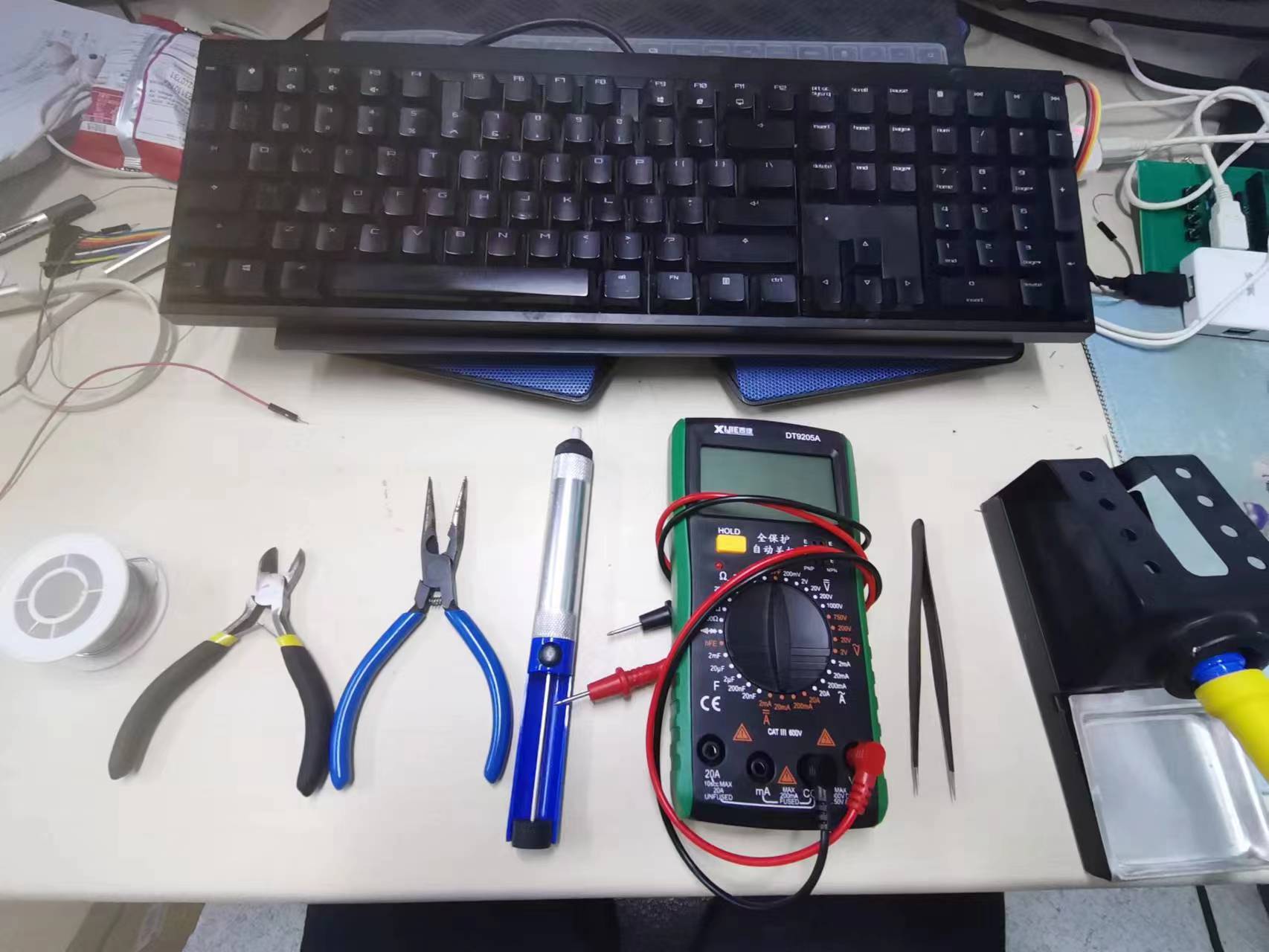

1、必要的工具

一个电烙铁，一卷焊锡丝，一个小斜口钳，一个小鸭嘴钳，一个吸锡器，一个万用表足以。如果是焊接贴片的话会有更多可选用的装备，不过上述的装备在焊接贴片（PCB板上的小器件，可以拿起你的51开发板仔细看看，那些器件都是焊上去的）时（加个镊子）同样适用，只是用这套焊接贴片的焊接难度比较高。贴片的说明我会在下文简述。

松香在洞洞板的焊接过程中不会用到，它只有在一些奇怪的物体上焊接时用到，比如把岔开的铜线裹一层锡等。

如果有高温海绵或者铁丝球用来清洁烙铁头是最好的，如果没有也不是必须的，水加纸巾完全可以做到同样的效果（我基本都是这么干的）。

2、工具的选择（重要）

对于斜口钳，平口钳，吸锡器，万用表，镊子来说，无论什么品牌和型号都可以适用，只要大小合适即可，这里我着重要讲的是焊锡丝和电烙铁的选择，这个尤为重要。

我适用的组合是正点原子T100智能焊台，和安立信无铅焊锡丝（45%含锡量，0.8mm粗，含松香）。我使用这套组合时使用的电烙铁温度为320-340°。其中，我的电烙铁使用的是马蹄形的烙铁头，这完全是个人习惯所致，大部分人完全用不习惯马蹄形的头。

根据不同的电烙铁和焊锡丝组合，使用的温度不同，上锡的手感也不同，所以，如果你不知道一开始如何选购，可以任意挑选一款可调温度的电烙铁搭配我上面相应参数的焊锡丝进行入门。当然你也可以使用其他的任意焊锡丝，如果焊不出来效果，并不是说你的技术不行，也有可能是焊锡丝和电烙铁原因。

三、洞洞板的焊接方式

基础的焊接方法我相信你们都能在互联网上找到，其实不难，把元器件怼进去，板子翻过来，一手拿焊锡丝一手拿电烙铁，在对应焊盘上让他们俩接触，然后拿开即可。这里还是建议去B站浅看一下焊接方法，再上手焊接。

这里我会讲你们在焊接过程中肯定会遇到的问题和解决方法。

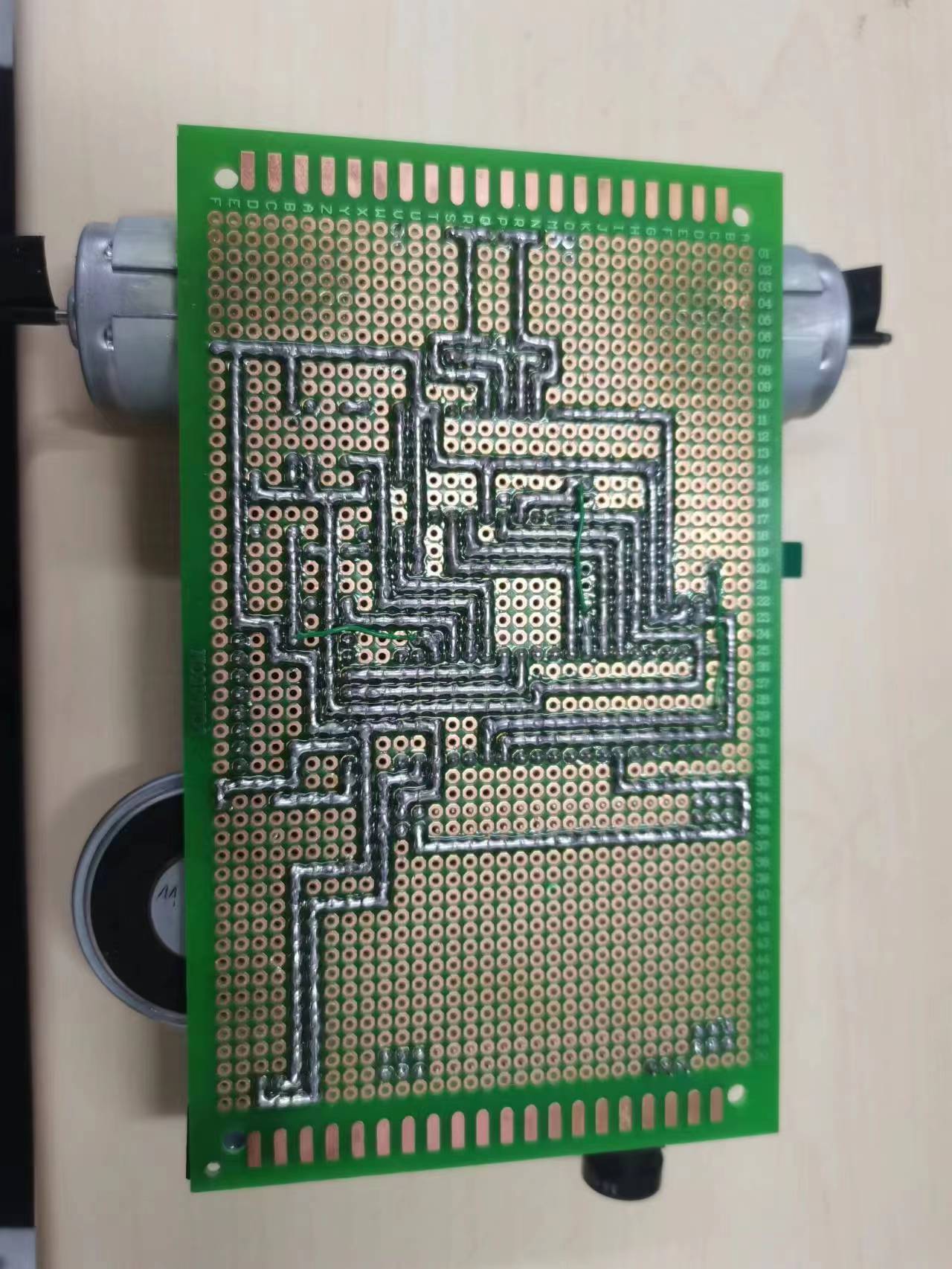

1、拖焊焊不出来

拖焊，顾名思义就是拖着焊，只使用焊锡丝在洞洞板上布线。但是在焊接时几乎所有初学者都会遇到一个问题，把两个焊盘连起来倒还好，一旦将三个焊盘连成一线，却发现这个焊锡只能两两相连，却怎么也连不上另一个。
这个问题一般有很多方面导致的。

焊锡未凝固！

一般来说这种问题的根本原因是融化的焊锡还没有完全凝固，导致你在焊接第三个焊盘时，第一二之间的焊锡也随之熔化，由于张力作用，一二之间的焊锡就会被扯过来了

解决办法

1.在使用电烙铁焊接第三个焊盘时，先在第三个焊盘上上锡，上锡的同时等待一二焊盘的冷却。然后在二三之间快速的上锡，当第二焊盘的焊锡熔化时，就需要立马撤出电烙铁。

2.在焊完一二焊盘之后，用嘴小吹一口气，一个是为了快速冷却凝固，另一个也是把烟吹散，谁也不想吸那种烟，即使是无铅（带松香的焊锡丝还是挺香的哈哈）

3.降低电烙铁温度，这很关键，对于不同的焊锡丝而言搭配不同的温度就是为了在拖焊的时候不让焊锡在焊盘之间拉扯。适当的降低温度会很好的帮助你进行焊接。

4.菜就多练，在洞洞板随便找一块地方，尝试焊接成一条直线。

5.更换焊锡丝，如果怎么也无法解决你的问题，这也许就是你焊锡丝的品质不好了，可以更换其他种类的焊锡丝尝试。

2、元器件老是掉

即使我们按照从矮到高的顺序焊接，我们始终会遇到元器件摆不正，排插总是掉的情况。

解决办法

1.对于两脚的电阻等类似的元器件，有很多方法解决摆不正的问题。最简单的方式是略微弯折引脚。
另外一种办法就是把烙铁头裹上锡，用平口钳拽紧一边的引脚，并用电烙铁粗略的上个锡。初步固定后再将另一边用手拉紧之后上锡，最后再回过头来把粗略固定的一端上锡。

2.对于插针，多引脚芯片等，个人喜欢将元器件插入，并使用斜口钳的手柄将元器件准确的抵住后把电路板翻过来摆在桌上（当然也可以是任意物品）。
这里需要注意，插针不要单个焊，不仅焊起来麻烦，而且完事之后在板子正面他会转一个角度，非常不好看。

四、贴片焊接方法

贴片指的是PCB板上不贯穿板子的元器件，将其焊在表面。

一般贴片不使用电烙铁加焊锡丝的组合焊接，那真的会很痛苦。

作为电烙铁的替代品有热风枪（类似吹风机），焊台（一个台子一般配合锡浆或者锡膏使用）。

作为焊锡丝的替代品为焊锡膏，焊锡浆。

上面的方法都可以使用，关键取决于有什么工具。贴片的焊接就简单了，把锡膏一涂，热风枪一吹就行。具体操作我也不常用，请自行百度。

五、检查电路

非常非常重要

将万用表打到蜂鸣档，当表笔短接时会发出鸣叫。

一般先检查电路的电源和地有没有短接，方式也很简单，一个表笔接地一个表笔接VCC，不叫就是不通，叫就是通。

其次如果你有足够信心，能目视检查所有的走线，那就直接上电！

但是初学者我建议还是看着电路图，一个个引脚依次检查过去，确保引脚连线都是对的，再上电。这需要一些耐心，但是相信我，如果你的电路哪烧了，那会更加麻烦。

六、断电操作！

无论你对电路做什么修改，除非你想测电压电流等动态量，请你断电操作，切记不可在通电时进行焊接等操作。

我前几天就因为边聊天边焊电路，在上电的情况下焊一个扬声器，直接把语言模块给干烧了。
