实验2 多个逻辑段的汇编源程序编写与调试

实验任务1



任务1-1

　　task1_1.asm源码

assume ds:data, cs:code, ss:stack

data segment
    db 16 dup(0)
data ends

stack segment
    db 16 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 16

    mov ah, 4ch
    int 21h
code ends
end start

　　

　　task1_1调试到line17结束、line19之前截图

　　



　　问题回答

　　　　① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = __076A__， 寄存器(SS) = __076B__， 寄存器(CS) = __076C__

　　　　② 假设程序加载后，code段的段地址是X，则，data段的段地址是_X-0002H___， stack的段地址是 __X-0001H__。





任务1-2

　　任务task1_2.asm源码

assume ds:data, cs:code, ss:stack

data segment
    db 4 dup(0)
data ends

stack segment
    db 8 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 8

    mov ah, 4ch
    int 21h
code ends
end start



　　task1_2调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图

　　





　　问题回答

　　　　① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = _076A___， 寄存器(SS) = __076B__， 寄存器(CS) = _076C___

　　　　② 假设程序加载后，code段的段地址是X，则，data段的段地址是_X-0002H___， stack的段地址是 __X-0001H__。





任务1-3

　　任务task1_3.asm源码

assume ds:data, cs:code, ss:stack

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends



　　task1_3调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图

　　





　　问题回答

　　　　①在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = __076A__， 寄存器(SS) = __076C__， 寄存器(CS) = __076E__

　　　　② 假设程序加载后，code段的段地址是X，则，data段的段地址是_X-0004H___， stack的段地址是 __X-0002H__。



任务1-4

　　任务task1_4.asm源码

assume ds:data, cs:code, ss:stack
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
end start



　　task1_4调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图

　　





　　问题回答

　　　　① 在debug中将执行到line9结束、line11之前，记录此时：寄存器(DS) = _076C___， 寄存器(SS) = __076E__， 寄存器(CS) = __076A__

　　　　② 假设程序加载后，code段的段地址是X，则，data段的段地址是__X+0002H__， stack的段地址是_X+0004H___。





任务1-5

　　基于上述四个实验任务的实践、观察，总结并回答：

　　　　① 对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是 _N个字节___。

xxx segment

db N dup(0)

xxx ends



　　② 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成 end , 哪一个程序仍然可以正确执行。结合实践观察得到的结论，分析、说明原因。

　　　　答：task1_4可以正确执行。因为改成end之后，程序从头开始执行，而除了task1_4，其他程序都不是从头开始执行的。



实验任务2



汇编源代码

assume cs:code
data segment
    db 80 dup(03h,04h)
data ends

code segment
start:
    mov ax,data
    mov ds,ax

    mov ax,0b800h
    mov es,ax
    mov bx,0f00h
    mov bp,0

    mov cx,160
s:  mov ax,[bp]
    mov es:[bx],ax
    inc bx
    inc bp
    loop s

    mov ah,4ch
    int 21h
code ends
end start

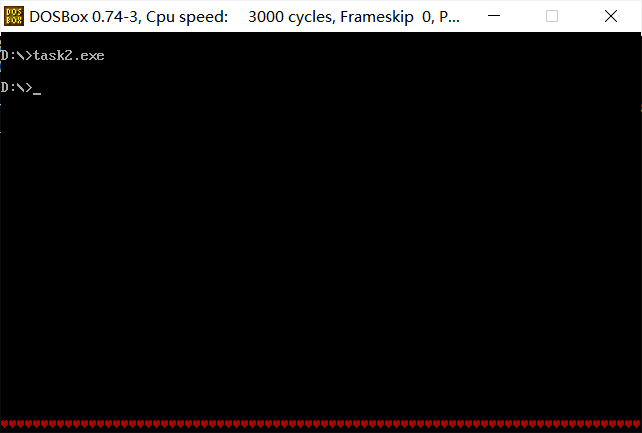

运行结果截图

　　



实验任务3

补充完整后的汇编源代码

assume cs:code
data1 segment
    db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers
data1 ends

data2 segment
    db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0       ; ten numbers
data2 ends

data3 segment
    db 16 dup(0)
data3 ends

code segment
start:
    mov ax,data3
    mov ds,ax
    mov ax,data1
    mov es,ax

    mov cx,10
    mov bx,0
s1: mov al,es:[bx]
    add [bx],al
    inc bx
    loop s1

    mov ax,data2
    mov es,ax

    mov cx,10
    mov bx,0
s2: mov al,es:[bx]
    add [bx],al
    inc bx
    loop s2

    mov ah,41h
    int 21h

code ends
end start



在debug中加载、反汇编、调试截图

　　相加之前data1截图

　　　　

　　相加之前data2截图：

　　　　

 　　相加之前data3截图:

　　　　

　　相加之后data1截图：

　　　　

　　　相加之后data2截图：

 　　　　

　　相加之后data3截图：

 　　　　





实验任务4

补充完整后的汇编源代码

assume cs:code

data1 segment
    dw 2, 0, 4, 9, 2, 0, 1, 9
data1 ends

data2 segment
    dw 8 dup(?)
data2 ends

code segment
start:
    mov ax,data1
    mov ds,ax
    mov ax,data2
    mov es,ax
    mov sp,16

    mov bx,0
    mov cx,8
s1: push [bx]
    add bx,2
    loop s1

    mov bx,0
    mov cx,8
s2: pop [bx]
    add bx,2
    loop s2

    mov bx,0
    mov cx,8
s3: mov ax,[bx]
    mov es:[bx],ax
    add bx,2
    loop s3

    mov ah, 4ch
    int 21h
code ends
end start



在debug中加载、反汇编、调试截图

　　



实验任务5

task5.asm源码

assume cs:code, ds:data
data segment
        db 'Nuist'
        db 2, 3, 4, 5, 6
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:      mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

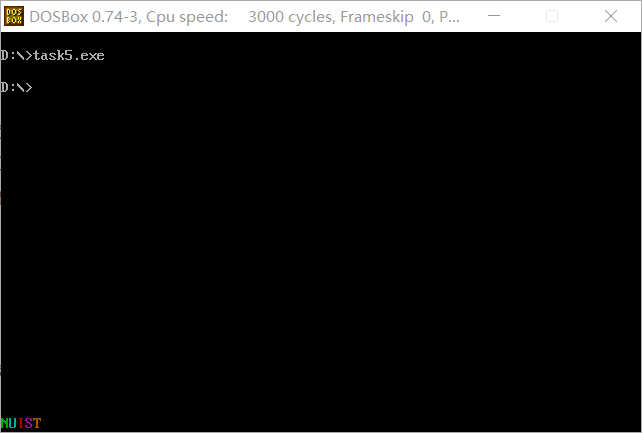

运行结果截图

　　



使用debug工具对程序进行调试，使用g命令一次性执行到程序返回前（即ine25执行之后、line27执行之前）的截图

　　



源代码中line19的作用是？

　　答：line19作用为：将”Nuist”的Ascll码依次与十六进制数dfh按位进行与运算



源代码中data段line4的字节数据的用途是？

　　答：源代码中data段line4的字节数据的用途是控制显示的颜色

　　

实验任务6

task6.asm源代码

assume cs:code, ds:data

data segment
    db 'Pink Floyd      '
    db 'JOAN Baez       '
    db 'NEIL Young      '
    db 'Joan Lennon     '
data ends

code segment
start:
    mov ax,data
    mov ds,ax

    mov cx,4
    mov bx,0
s:  mov dx,[bx]
    mov ax,dx
    add al,32
    mov [bx],ax
    add bx,16
    loop s

   mov ah, 4ch
   int 21h
code ends
end start



在debug中加载、反汇编、调试截图

　　





实验任务7

task7.asm源码

assume cs:code, ds:data, es:table

data segment
    db '1975', '1976', '1977', '1978', '1979' ;每行20个字节
    dw  16, 22, 382, 1356, 2390
    dw  3, 7, 9, 13, 28
data ends

table segment
    db 5 dup( 16 dup(' ') )  ;
table ends

code segment
start:
    mov ax,data
    mov ds,ax
    mov ax,table
    mov es,ax

    mov bx,0
    mov si,0
    mov bp,0
    mov di,0


    mov cx,5
s:  mov ax,[bx+si]              ;1975
    mov es:[bp+di],ax
    add si,2
    add di,2
    mov ax,[bx+si]
    mov es:[bp+di],ax

    mov ax,0                    ;[sp]0016[sp]
    add ax,cx
    add ax,cx
    add ax,8
    add si,ax                   ;此处用以实现y=8+2n来追踪本次具体si要加多少,其中n为cx的数值
    add di,2
    mov ax,[bx+si]              ;ax存放16位的被除数
    mov dl,32
    mov dh,00h
    mov es:[bp+di],dx
    add di,2
    mov dl,00h
    mov dh,al
    mov es:[bp+di],dx
    add di,2
    mov dl,ah
    mov dh,32
    mov es:[bp+di],dx

    add si,10
    add di,2
    mov dx,[bx+si]              ;dl存放除数
    mov es:[bp+di],dx

    add di,2
    div dl                      ;al存放商，ah存放余数
    mov dl,32
    mov dh,al
    mov es:[bp+di],dx
    add di,2
    mov dl,00h
    mov dh,32
    mov es:[bp+di],dx

    add bx,4                    ;下一次循环初始化
    add bp,16
    mov si,0
    mov di,0

    loop s

    mov ah, 4ch
    int 21h
code ends
end start



调试截图

　　查看table段原始数据信息截图

　　　　

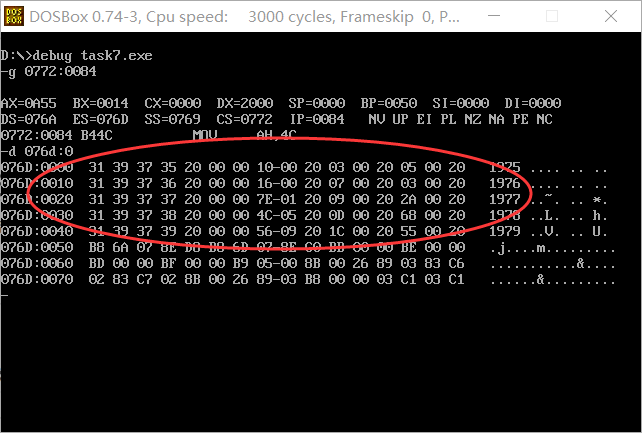

　　在debug中运行到程序退出之前，使用d命令查看table段对应的内存空间的截图，确认信息是否按要求结构化地写入到指定内存
