实验1 8086汇编指令编码和调试

实验任务2

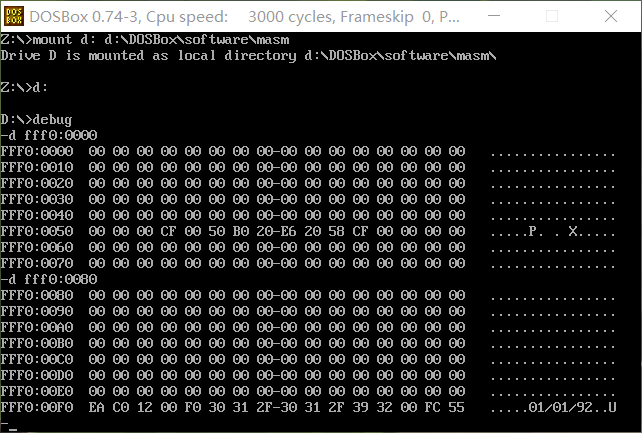

（1）给出使用d命令查看生产时期的截图

　　



（2）给出使用e命令修改生产日期所在内存单元的截图，以及，修改后，再次使用d命令查看的截图

　　



（3）结论：能否修改，以及，原因分析

　　答：不能修改，因为ROM是只读存储器，不能改写其中数据。





实验任务3

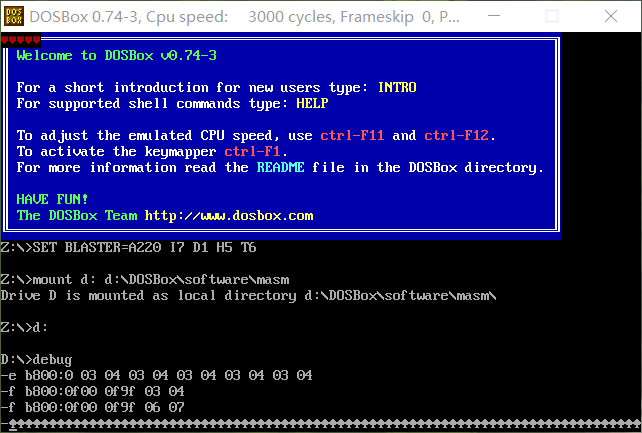

（1）给出在debug中使用e命令修改内存单元的命令，及，效果截图

　　



（2）给出在debug中使用f命令批量填充内存单元的命令，及，效果截图

　　



（3）尝试修改内存单元，或，数据后的效果截图

　　





实验任务4



mov ax, 20
mov ds, ax
mov ss, ax
mov sp, 30
push [0] ; 执行后，寄存器(sp) = _002E___
push [2] ; 执行后，寄存器(sp) = _002C___
push [4] ; 执行后，寄存器(sp) = _002A___
push [6] ; 执行后，寄存器(sp) = _0028___
pop [6] ; 执行后，寄存器(sp) = __002A__
pop [4] ; 执行后，寄存器(sp) = __002C__
pop [2] ; 执行后，寄存器(sp) = __002E__
pop [0] ; 执行后，寄存器(sp) = __0030__



（1）题目要求是把00220H ~ 0022fH用作栈空间。指令 mov ss, ax 和 mov sp, 30 执行后，栈顶的逻辑地址和物理地址分别是？

　　答：逻辑地址：0020:0030

　　　　物理地址：00230



（2）单步调试到汇编指令 push [6] 执行结束， pop [6] 执行之前，使用 d 20:20 2f 查看此时栈空间数据，给出实验截图

　　



（3）汇编指令 pop [0] 执行结束后， pop [0] 指令执行结束后，使用d命令 d 20:0 7 查看此时数据空间内的数据是否有变化。给出实验截图

　　



（4）如果把最后四条指令改成截图中的顺序， pop [6] 指令执行结束后，使用d命令 d 20:0 7查看此时数据空间内的数据是否有变化。给出实验截图。

　　





实验任务5

（1）使用t命令单步执行 mov ss, ax 时，是单步执行完这一条指令就暂停了吗？后面的指令 mov sp, 30 是什么时候执行的？

　　答：没有暂停。 mov sp,30在mov ss,ax执行之后紧接着执行了。



（2）根据汇编指令，前三条指令执行后，00220H ~ 0022fH被设置为栈空间。并且，初始时，已通过f命令将初始栈空间全部填充为0。观察单步调试时，栈空间00220H ~ 0022fH内存单元值的变化，特别是图示中黄色下划线表示出的数据值。根据实验观察，尝试思考和分析原因。

　　答：黄色下划线的数据是cs、ip寄存器中的数据。在ip指针改变时栈中的数据值也在改变，并且随着数据压入栈中，数据的位置发生移动。





实验任务6

（1）给出程序源码



assume cs:code

code segment
start:
        mov cx,10
        mov dl,'0'
s:
        mov ah,2
        int 21h
        add dl,1
        loop s

        mov ah,4ch
        int 21h

code ends
end start



（2）给出使用masm、link对程序汇编链接过程截图，以及，运行可执行程序task5.exe的运行结果截图

　　



（3）给出在debug中查看task5.exe的程序段前缀PSP的截图

　　





实验任务7

（1）给出补全后的完整源码。说明程序中两个空填写的依据

　　

assume cs:code
code segment
    mov ax, cs    ;将代码起始地址给ds
    mov ds, ax
    mov ax, 0020h
    mov es, ax
    mov bx, 0
    mov cx, 0017h  ;mov ax, 4c00h 之前的指令共占据空间17h，需要重复17h次
s:     mov al, [bx]
    mov es:[bx], al
    inc bx
    loop s

    mov ax, 4c00h
    int 21h
code ends
end



（2）在debug中调试，使用g命令将程序执行到 loop s 之后、 mov ax, 4c00h 之前，然后，使用u命令对0:200开始的内存单元反汇编，确认是否把task7.asm中line3-line12的代码复制到了目标内存空间。给出使用g命令运行到指定点和使用u命令反汇编0:200到复制代码长度这一段内存空间的截图。
