实验 2：Mininet 实验——拓扑的命令脚本生成

实验 2：Mininet 实验——拓扑的命令脚本生成

**一、实验目的 **

掌握 Mininet 的自定义拓扑生成方法：命令行创建、Python 脚本编写

**二、实验任务 **

通过使用命令行创建、Python 脚本编写生成拓扑，熟悉 Mininet 的基本功能。

**三、实验步骤 **

1. 实验环境

安装了 Ubuntu 18.04.5 Desktop amd64 的虚拟机

2. 实验过程

（1）针对特定拓扑的命令行快速创建 // 最小拓扑，1 台交换机下挂 2 台主机

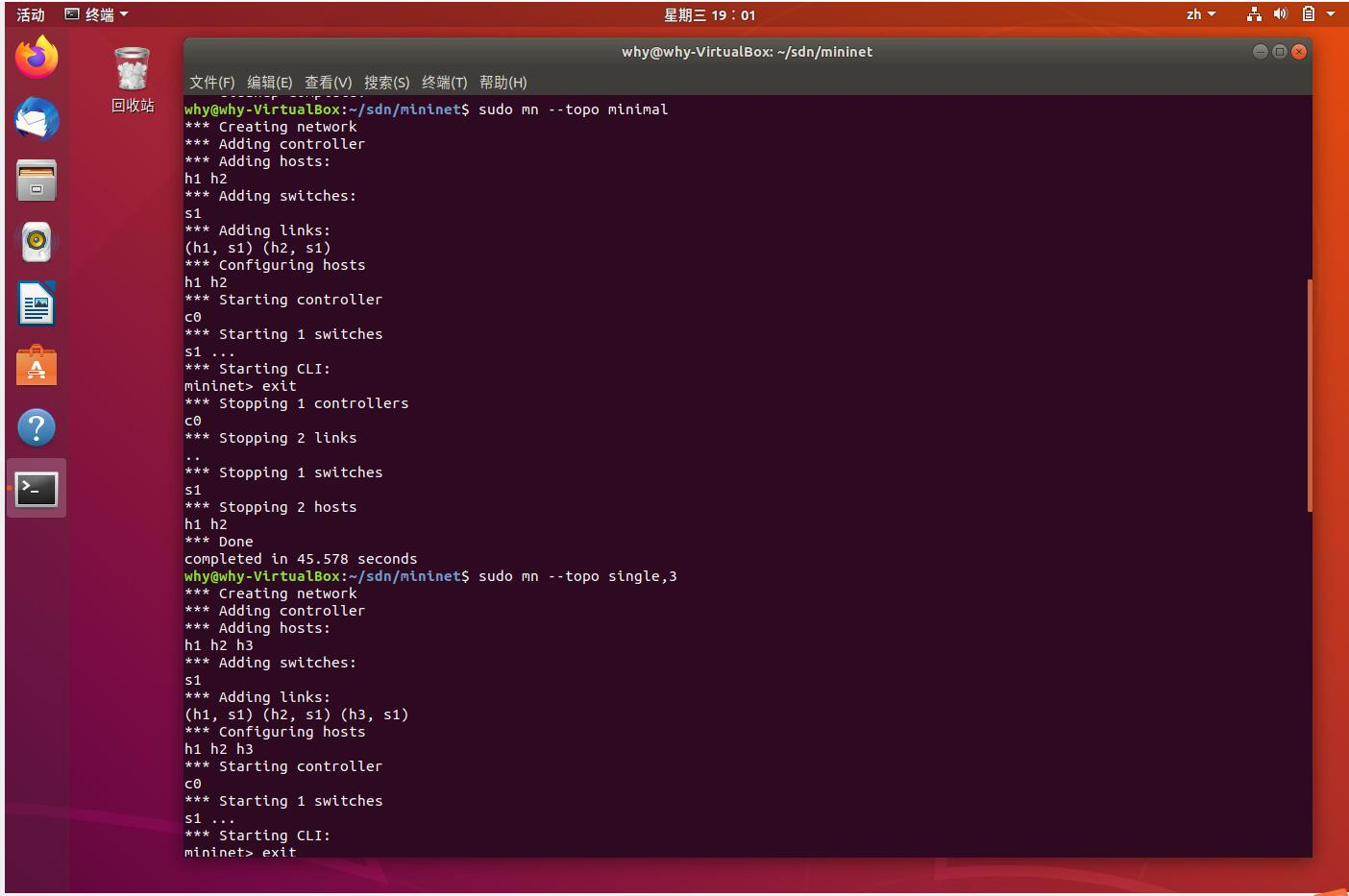

$ sudo mn --topo minimal// 简单拓扑，1 台交换机下挂 n 台主机，此处 n=3，n=2 即为最小拓扑

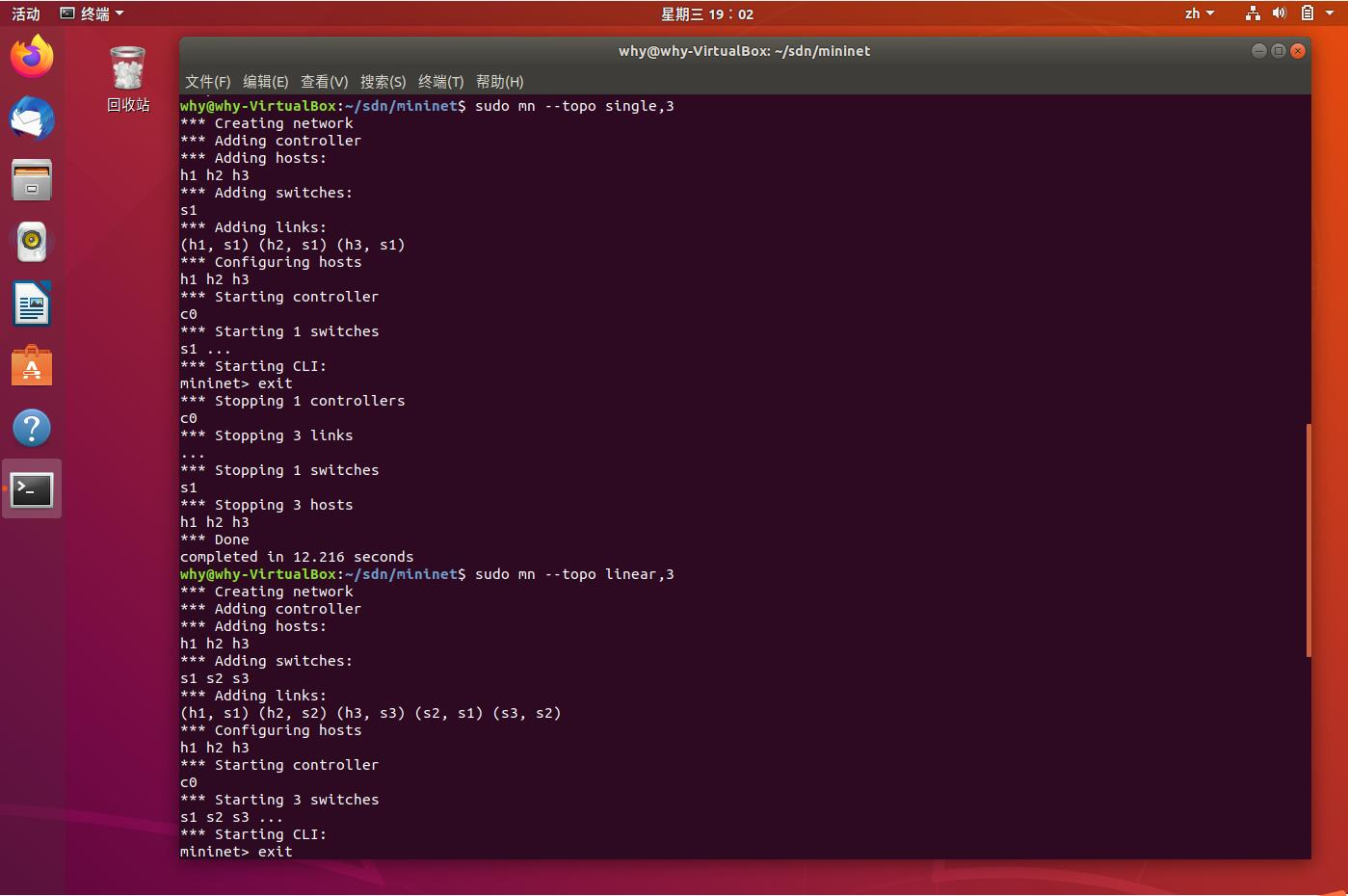

$ sudo mn --topo single,3// 线性拓扑，交换机连成一线，每台交换机下挂 1 台主机，此处有 3 台交换机 3 台主机

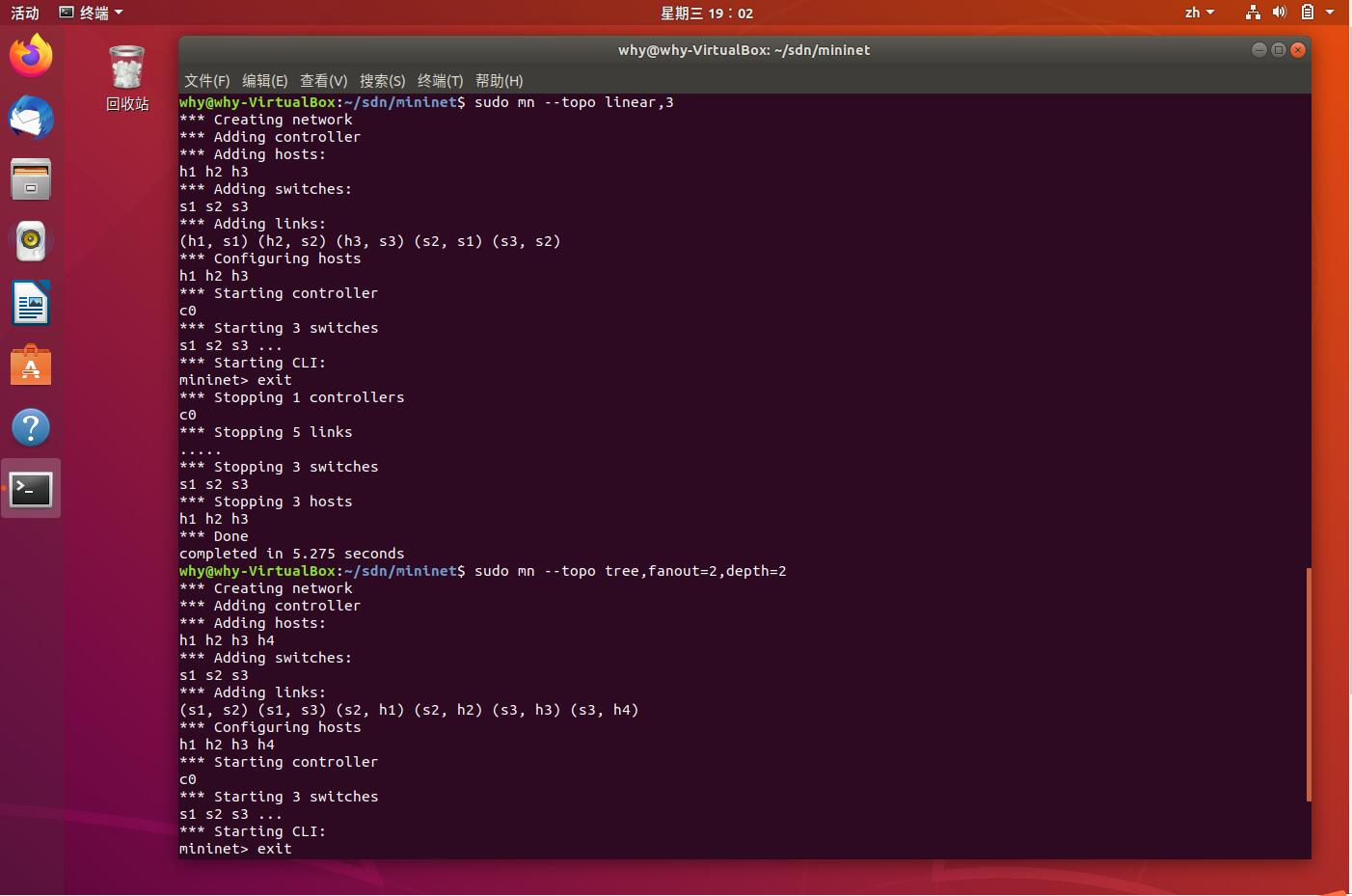

$ sudo mn --topo linear,3 // 树形拓扑，基于深度 depth 和扇出 fanout，此处均为 2

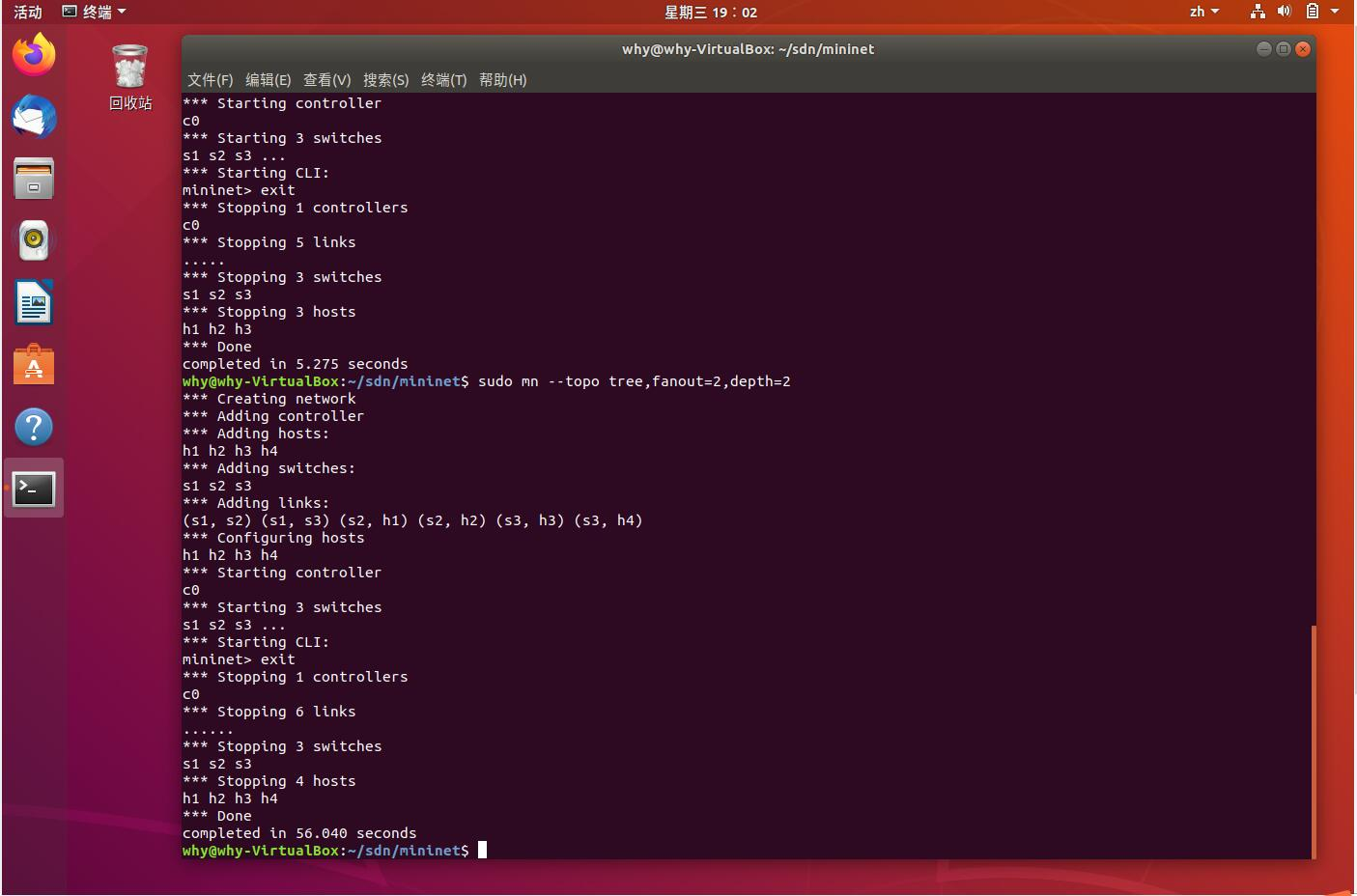

$ sudo mn --topo tree, fanout=2,depth=2

（2）通用情形的 Python 脚本自定义创建，此种方法需要具备 Python 的编程能力。本例拓扑为实验 1 可视化工具实验部分所使用的拓扑。并且脚本中可以自定义网络性能，比如 addHost 当中可以添加参数设置主机的cpu，addLink 当中可以添加参数设置链路的带宽 bw、延时 delay、最大队列值maxqueuesize、丢包率 loss，相关代码可参照红色字体部分。

执行命令：

$ nano mytopo.py // 复制 Python 代码到 py 文件中

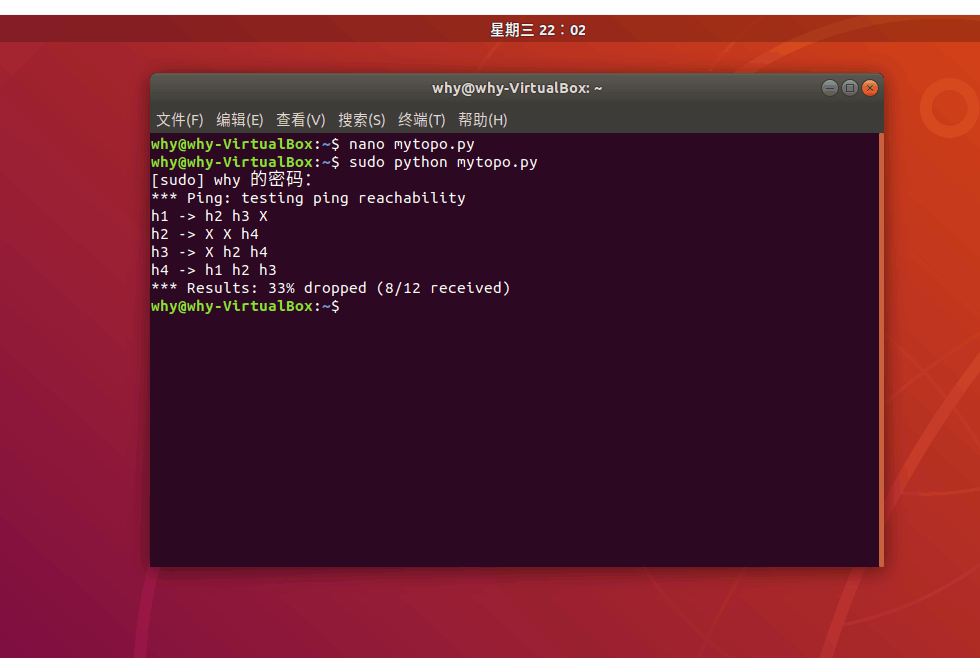

$ sudo python mytopo.py // 执行 py 文件

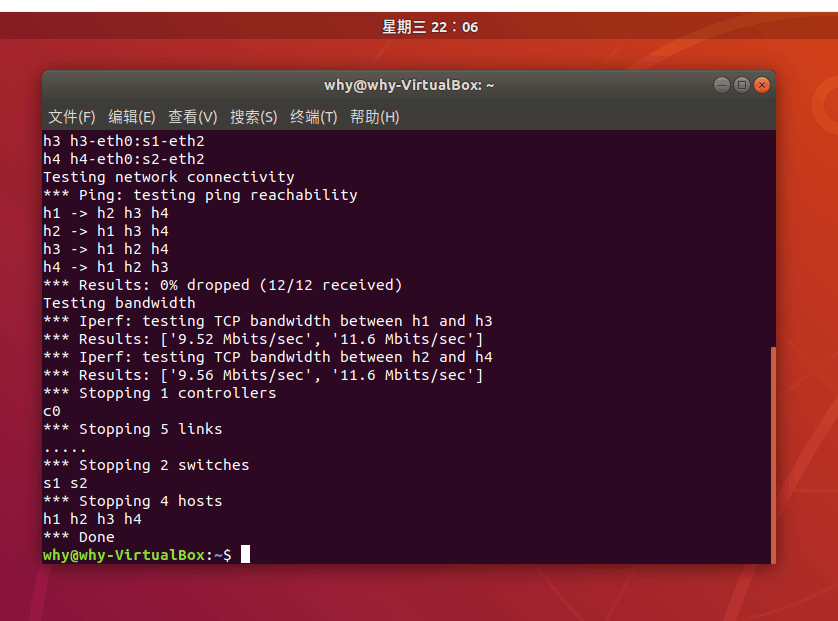

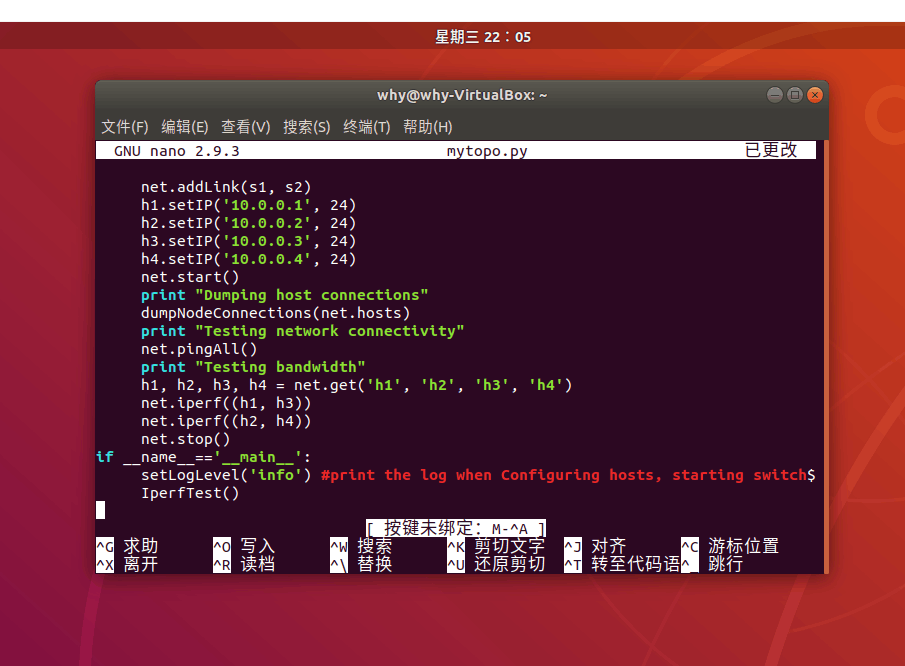

修改之前的 Python 程序，使之可用 iPerf 测试网络拓扑中的指定主机之间的带宽。

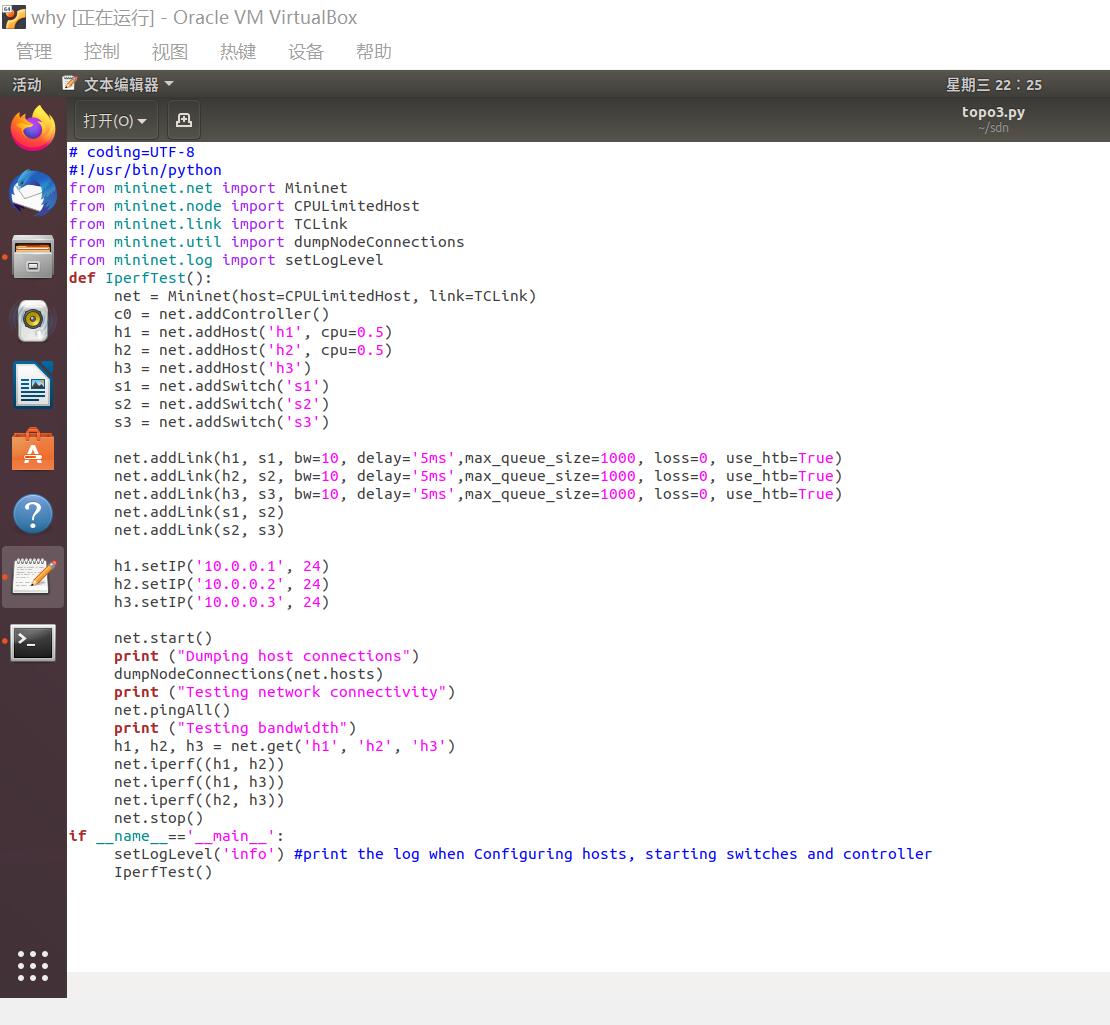

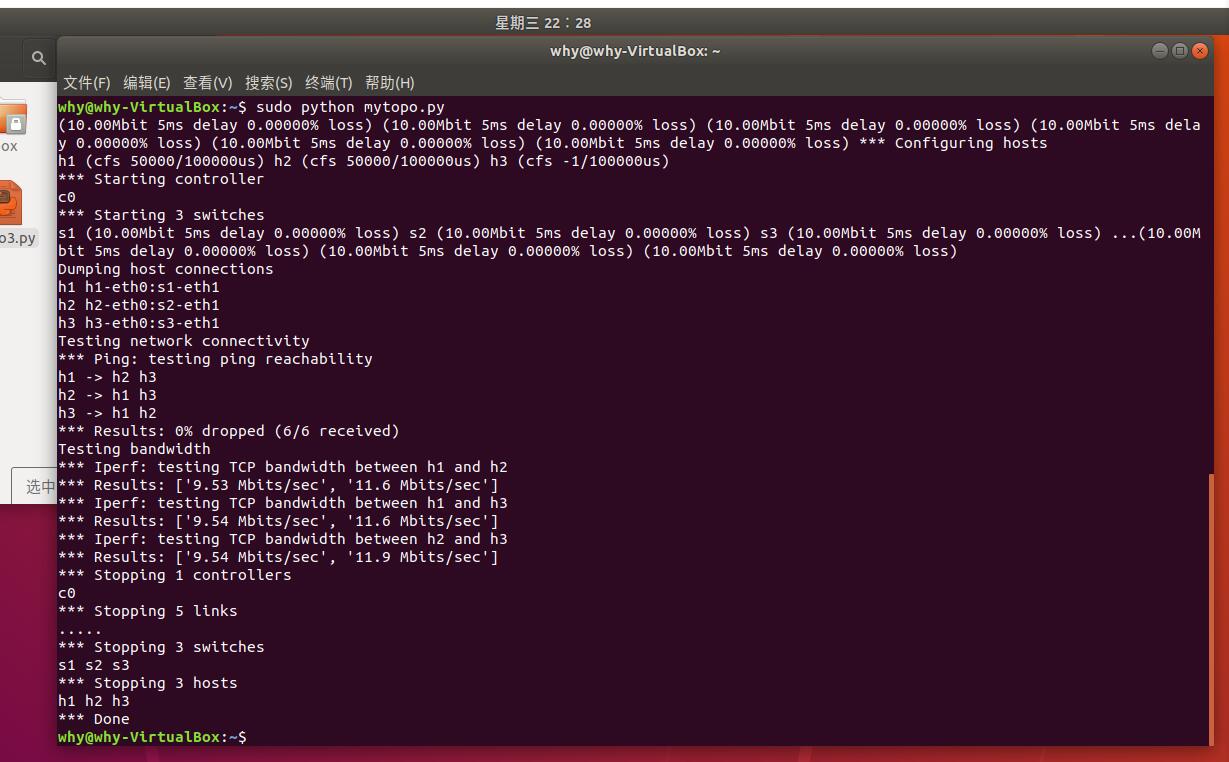

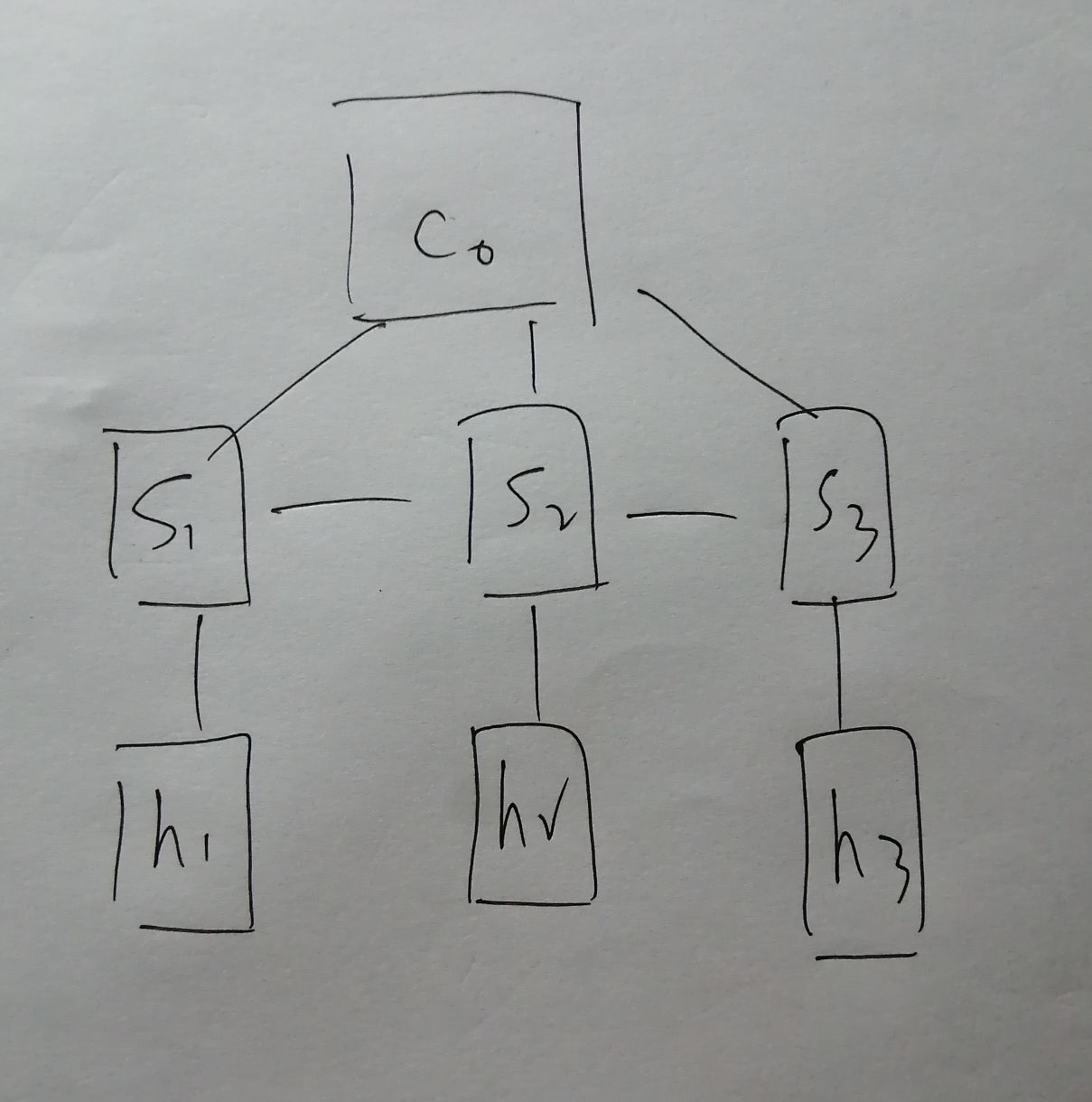

修改上述 Mininet 脚本，使之变成一个线性拓扑（交换机和主机数均为 3）

四、注意事项

1.[2(1)实验]exit命令为退出命令。

2.[2(2)实验]需要注意python格式。
