FPGA + NVIDIA Orin NX：新一代高速数据与AI智能算力平台

  十年前，嵌入式计算机还只能处理简单任务；五年前，Zynq 系列的出现让 FPGA 与 ARM 融合，开启了嵌入式智能的新纪元。今天，随着 AI 模型越来越复杂，视频分辨率越来越高，传统平台已经力不从心：算力不足、接口受限、扩展性有限，无法满足工业、交通、安防乃至航天对实时智能处理的需求。

  因此，我们打造了 FPGA + NVIDIA Jetson Orin NX 嵌入式计算机 —— 一个既能高速采集数据，又能进行复杂 AI 推理的智能平台。无论是工业检测、智能安防，还是无人机、机器人，我们都提供可定制的接口和算法支持。未来，我们的愿景是打造一个开放、可扩展的边缘计算生态，让 AI 智能真正渗透到更多行业，实现数据驱动的智能化未来。




FPGA + NVIDIA Jetson Orin NX 嵌入式AI计算机

高速数据 · 智能算力 · 灵活定制



1. 产品定位

随着 AI 与大数据在航天、工业、交通、安防、医疗等领域的广泛应用，如何实现 高速数据采集 与 智能实时处理 成为行业痛点。
我们推出的 FPGA + NVIDIA Jetson Orin NX 边缘计算平台，通过 FPGA 高速接口能力 与 GPU 强大 AI 推理算力 的结合，构建了一个 高带宽 + 高算力 + 高可靠性 的工业级 AI 嵌入式计算机。

本产品广泛应用于星载任务、科研实验、工业检测、智能交通、视频安防、医学影像等多种场景，满足多领域的高效需求。


2. 产品概述

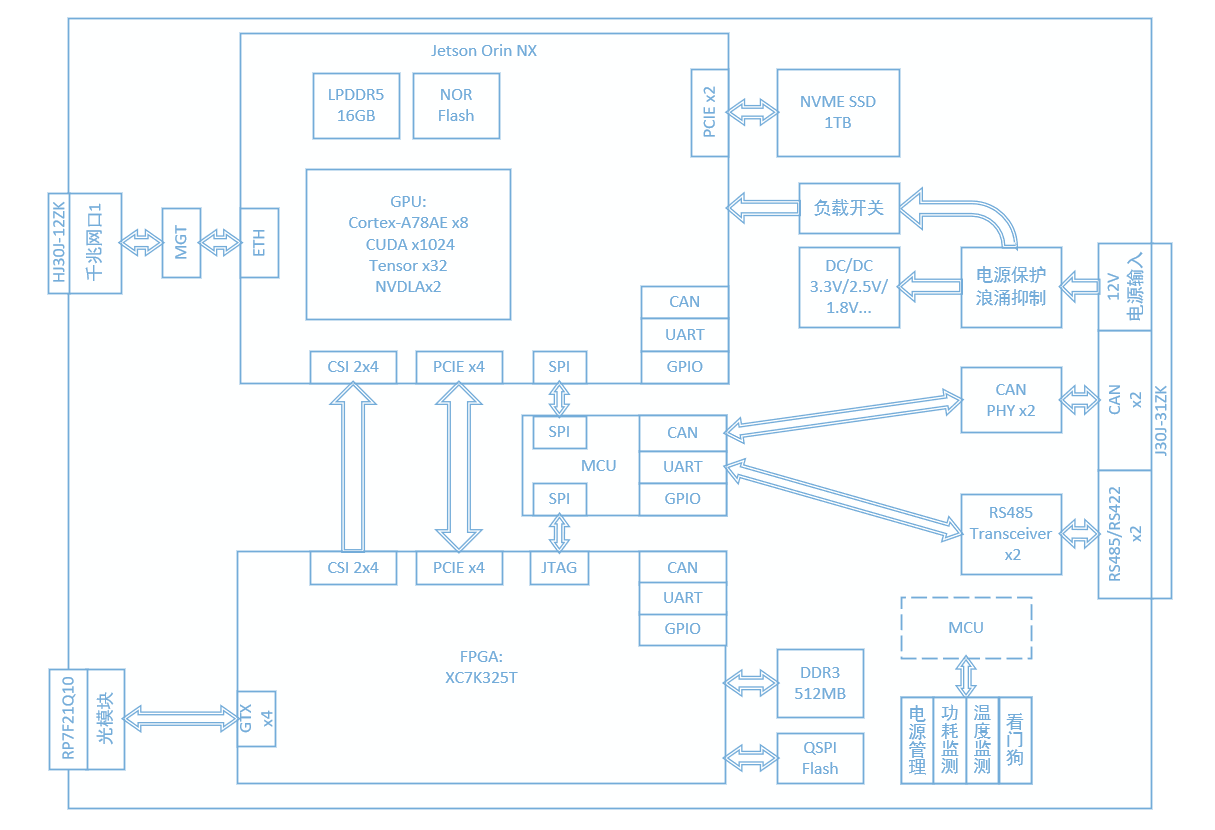

我们推出的嵌入式计算机，集成 Xilinx Kintex-7 FPGA 与 NVIDIA Orin NX 模组，通过 PCIe Gen2 ×4 高速互联，为用户带来前所未有的 高速数据通道 + 强大AI算力，实现FPGA + GPU 异构计算。

在硬件设计方面，系统对Orin NX模组进行了加固与抗辐照设计，扩展出千兆以太网、CAN、RS485/422、LVDS及万兆光纤等航天领域常用控制与数据接口，使消费级GPU模组具备了与星载外设互联和集成运行的能力。

在拥有强劲性能的同时，其外形却极为精巧：机身尺寸不超过 110×110×40 mm³，重量仅 1kg。此外，设备常规功耗被严格控制在 20W 以内，结合高效的导冷技术，做到了完全无风扇设计。


3. 核心优势

🚀 GPU算力引擎，AI推理无惧挑战

  • 搭载 NVIDIA Orin NX 16GB 模组，内置 Ampere GPU 架构，拥有 1024 CUDA 核 + 32 Tensor 核，AI算力高达 100 TOPS。

  • 轻松应对目标识别、图像增强、视频分析等复杂AI任务，让高速且智能处理真正落地。

  • 大幅简化FPGA边缘计算的开发复杂度，为实时数据处理与智能决策提供强大、可靠的算力支撑

⚡ FPGA高速枢纽，数据传输极速无阻

  • Xilinx Kintex-7 325T FPGA，支持 PCIe Gen2 ×4 高速总线与 DMA，数据交换带宽 10Gbps。

  • 配合 4× 万兆光纤或多路 LVDS 接口，实现 40Gbps级高速传输，保障海量图像数据在轨实时处理。

🛰 航天级设计，坚固可靠

  • 模组加固与抗辐照设计，适配极端空间环境。

  • 支持 -25℃~+55℃工作温度，抗冲击达 2000g，抗振动 10g，为长期稳定运行保驾护航。

📡 丰富接口，畅联外设

  • 千兆以太网、CAN、RS485/422、LVDS、万兆光纤全覆盖

  • 支持一路 4K@60Hz 或双路 4K@30Hz 图像实时采集与处理，满足多样化任务需求。

  • 为满足多样化的应用场景，设备提供灵活的接口定制选项，可选配包括：

    • 高速网络： 千兆以太网（GbE）、万兆以太网（10GbE）、光纤通道（Fiber Channel）

    • 工业总线： CAN 2.0A/B、CAN FD、RS-232/422/485、SPI、IIC

    • 视频与显示： HDMI、DisplayPort、SDI、DVI

    • 数据采集与控制： 数字I/O（DIO）、传感器（ADC/DAC）、PCIe、CameraLink

    • 其他专项接口： SATA、USB 3.0/3.1、LVDS等

💡 轻量低功耗，性能与效率兼得

  • 典型功耗仅 20W，深度休眠模式低至 2W。

  • 小巧机身（110×110×40mm），重量不到 1kg，轻松融入各种产品。

4. 实物展示

        产品核心由Xilinx Kintex-7 FPGA与NVIDIA Orin NX两大平台强强联合。我们对其进行了严格的工业级强化：通过升级散热与防护体系，并采用航空级别的三防工艺，确保设备即使在苛刻环境下也能持续稳定运行，安全可靠。

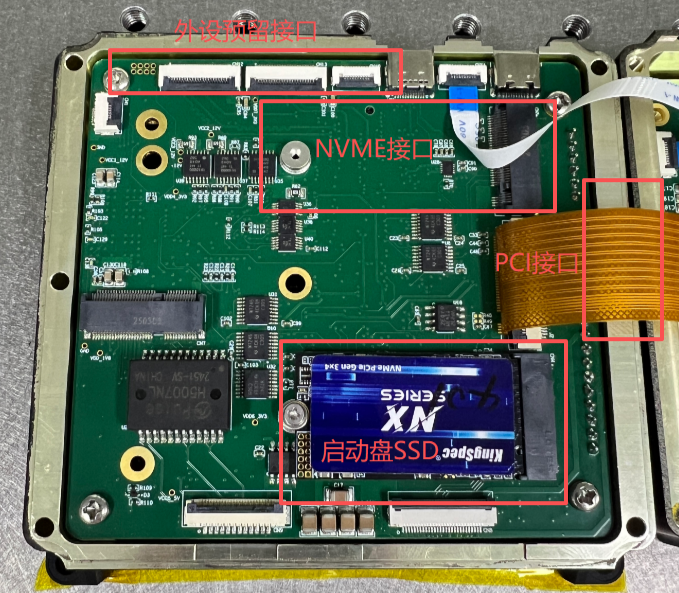

NVIDIA Orin NX核心板照片

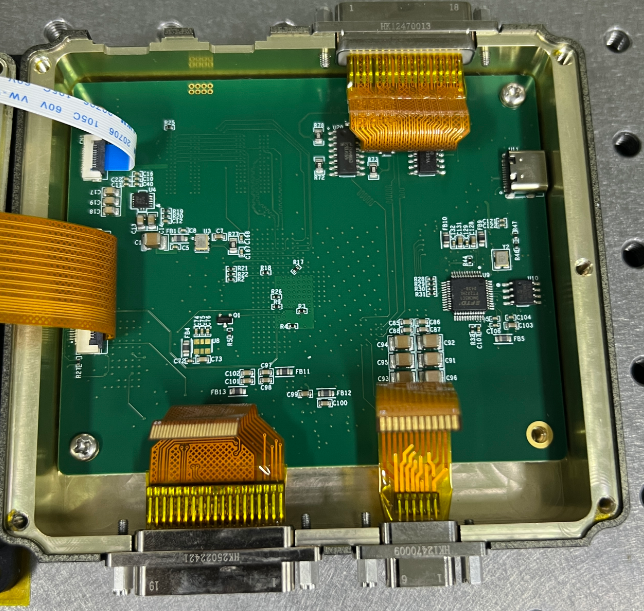

Xilinx Kintex-7 FPGA核心板照片，此台设别暂时只配备了PCIE接口

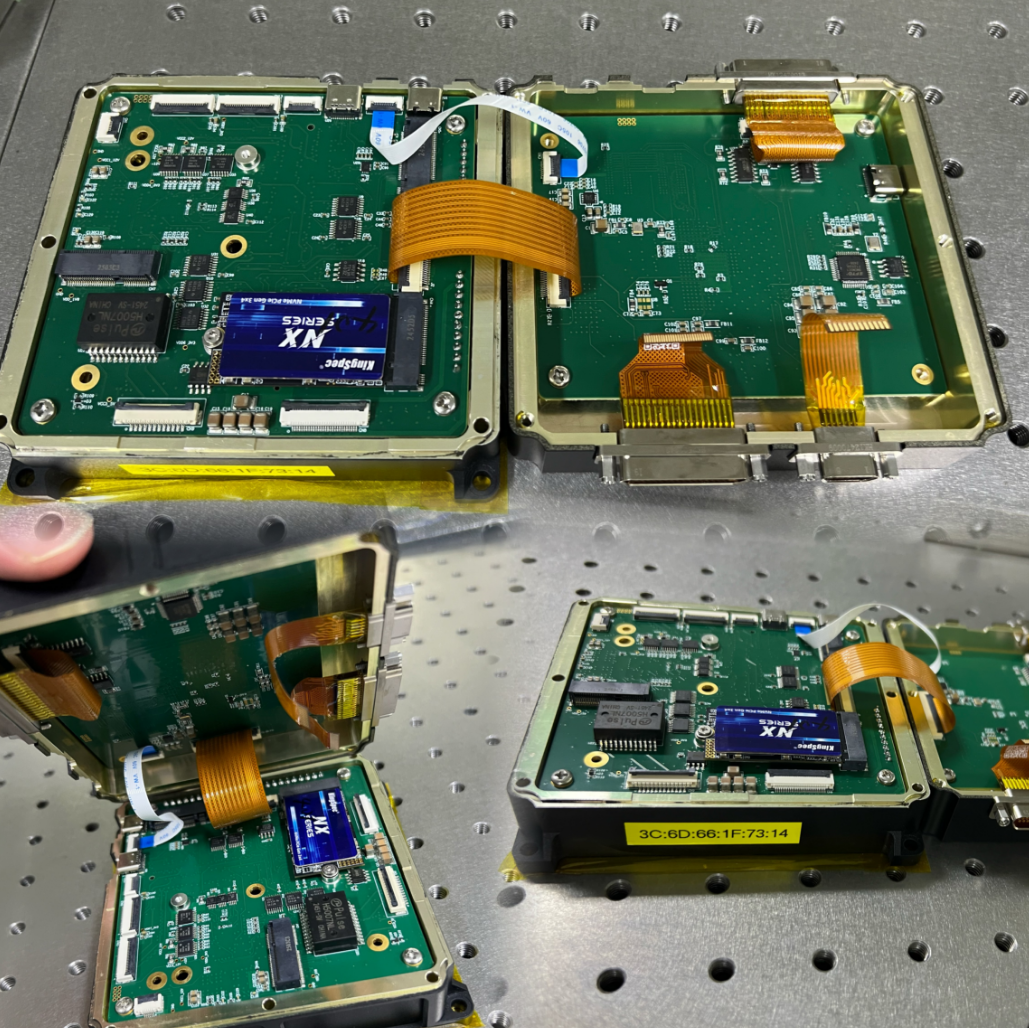

产品内部构造

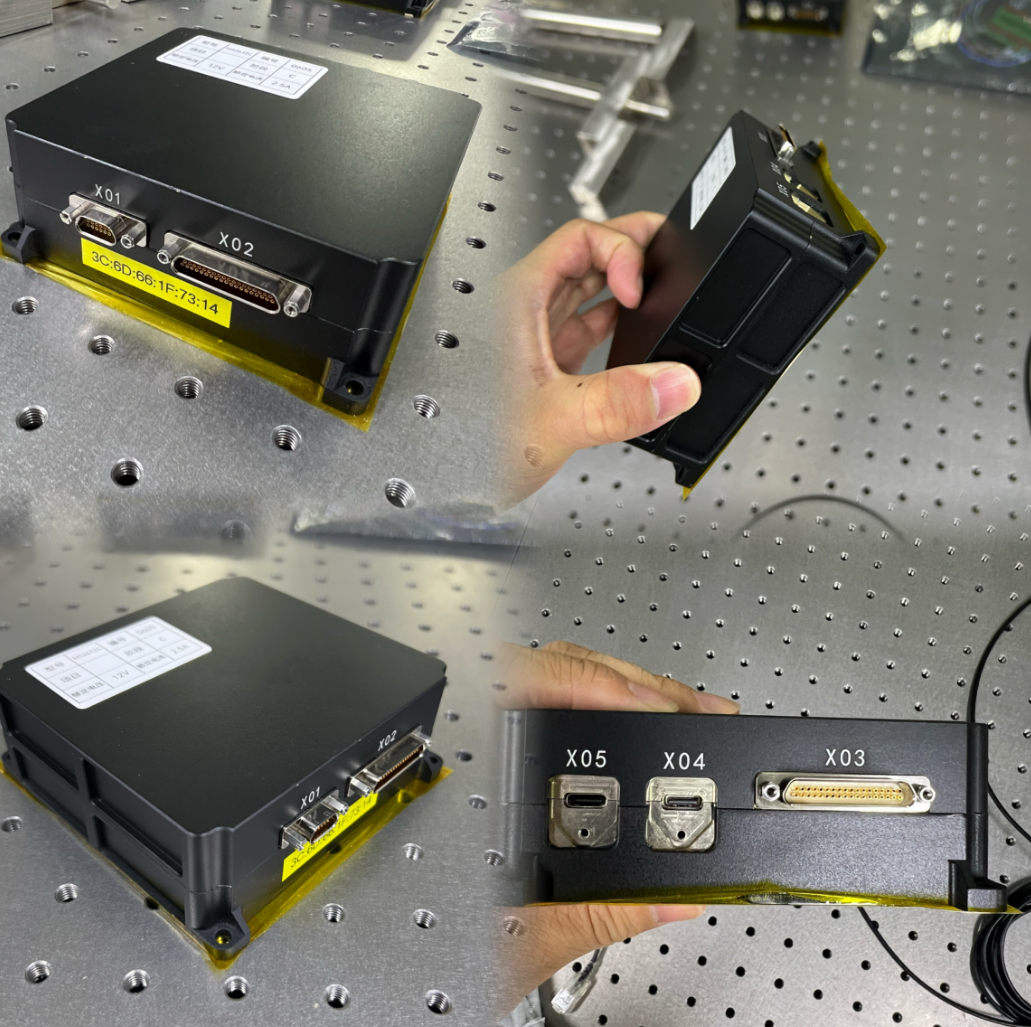

产品外部实拍


5. 应用举例

🌌 航天 — 星载图像处理

  • 场景：卫星在轨采集多路 4K 视频流

  • 应用：FPGA完成高速采集与压缩，GPU执行 AI 目标检测和图像增强

  • 价值：减少下行数据量，实现更高效的星地通信

🏭 工业 — 智能缺陷检测

  • 场景：工厂生产线上多通道高速相机检测产品缺陷

  • 应用：FPGA高速采集图像，GPU执行 AI 缺陷检测算法

  • 价值：实时识别缺陷，降低次品率，提高良品率

🚦 交通 — 智能路况分析

  • 场景：城市道路部署高清视频监控

  • 应用：实时采集视频流，进行车辆检测、车流量统计与异常行为识别

  • 价值：辅助交通管理，提高道路通行效率

🛡 安防 — 视频智能监控

  • 场景：大型场馆或边境安防布控

  • 应用：多路视频接入，GPU进行人脸识别、行为分析

  • 价值：实时预警，提升安全防护等级

🏥 医疗 — AI医学影像处理

  • 场景：CT / MRI 图像快速分析

  • 应用：FPGA预处理影像数据，GPU执行AI辅助诊断算法

  • 价值：加速医生诊断，提高诊断准确率与效率

6. 拓展性与定制化

  • 硬件定制：可根据客户需求，灵活扩展或替换 接口类型（如万兆光纤、LVDS、MIPI、CameraLink、SDI、串口等）

  • 存储定制：支持不同容量 SSD、DDR 配置，满足不同数据规模需求

  • 功能定制：根据应用场景，提供定制化 FPGA逻辑开发 与 AI模型优化服务

  • 软件环境：支持主流深度学习框架（TensorRT、PyTorch、TensorFlow、yolo算法等），提供完整 SDK 便于快速开发

  • 项目外包：提供基于产品的定制化开发服务，可深度对接客户需求，承接完整的外包项目

7. 总结

这不仅是一台AI嵌入式计算机，
它是 高速数据的中枢，是 AI推理的引擎，更是 面向未来智能应用的可定制平台。

无论是在 太空，还是在 工厂、道路、医院、安防场所，
我们的FPGA + Jetson Orin NX AI嵌入式计算机
都能成为您最可靠的 智能化解决方案核心。

👉 高速 · 智能 · 可定制 —— 面向全行业的嵌入式智能计算平台。

如需获取详细资料或洽谈定制方案，敬请联络我们的团队。
