Arduino模块编程 LCD1602液晶显示屏(LiquidCrystal库)

一、简介

　　液晶显示屏(LCD)为一个项目提供了方便而廉价的用户界面，目前最流行的LCD是基于日立HD44780芯片的文字屏，本章讲解如何在Arduino系统连接和使用普通的文字和图形LCD屏。Arduino软件包含了LiquidCrystal库用于驱动基于HD44780芯片的1602显示屏，本章节主要讲解Arduino基于LiquidCrystal库对LCD1602显示屏的控制。

　　LiquidCrystal库可以在Arduino IDE软件的“工具栏”中的“管理库”下载。

　　本章节使用硬件有Arduino UNO，LCD1602显示屏，10K电位器，220Ω电阻。实验在proteus进行仿真，具体如何使用proteus仿真Arduino实验，请参考本博主的有关章节。

二、硬件介绍

01.LCD1602显示屏与Arduino的电路图

图01.LCD1602显示屏与Arduino电路图

　　由图01可知，10KΩ电位器用于调节显示屏的对比亮度，LCD1602的15和16引脚用于点亮显示屏的背光灯，注意16引脚要连一颗220Ω的电阻。

02.LCD1602显示屏和Arduino连接方式

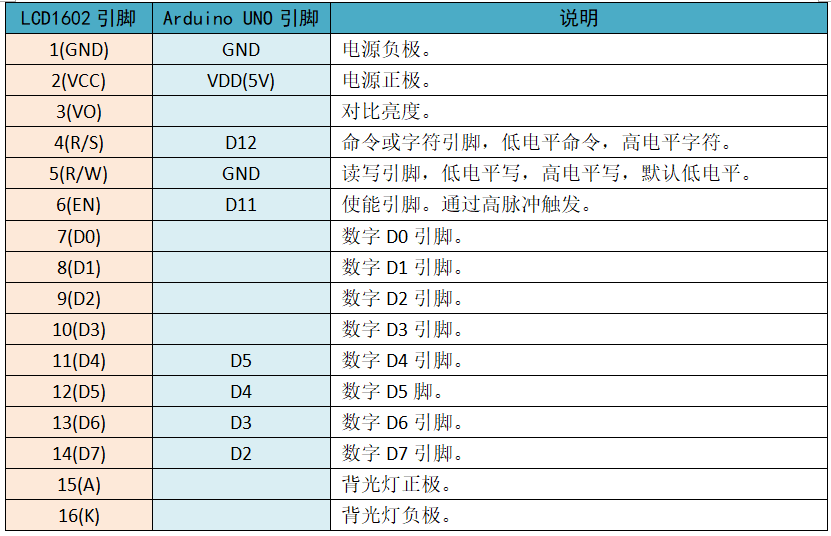

图02 LCD1602与Arduino的连接关系

三、程序

3.1 .LiquidCrystal中的API函数

　　【01】void init(uint8_t fourbitmode, uint8_t rs, uint8_t rw, uint8_t enable,uint8_t d0, uint8_t d1, uint8_t d2, uint8_t d3,uint8_t d4, uint8_t d5, uint8_t d6, uint8_t d7);

　　　　摘要:用于配置LCD1602显示屏。此函数被LiquidCrystal lcd()函数内部调用，一般不在逻辑编程中使用。

　　　　参数:(fourbitmode):配置数据位模式，4位或8位；(rs):配置字符或命令引脚；(enable):配置使能引脚；(d0~d7):数据引脚。

　　【02】void begin(uint8_t cols, uint8_t rows, uint8_t charsize = LCD_5x8DOTS);

　　　　摘要:用于设置显示字符数和行数。字体大小为5x8，在第三个参数已经默认设置字体大小了。

　　　　参数:(cols):每行的字符数；(rows):行数；(charsize):字体大小，已默认设置为5x8；

　　【03】void clear();

　　　　摘要:清屏函数。光标位置设置为0。

　　【04】void home();

　　　　摘要:光标回到(0,0)位置。

　　【05】void noDisplay();

　　　　摘要:关闭显示。

　　【06】void display();

　　　　摘要:打开显示。

　　【07】void noBlink();

　　　　摘要:关闭光标闪烁。

　　【08】void blink();

　　　　摘要:打开光标闪烁。

　　【09】void noCursor();

　　　　摘要:关闭光标显示。

　　【10】void scrollDisplayLeft();

　　　　摘要:向左移动字符串。

　　【11】void scrollDisplayRight();

　　　　摘要:向右移动字符串。

　　【12】void leftToRight();

　　　　摘要:从左向右滚动字符串。

　　【13】void rightToLeft();

　　　　摘要:从右向左滚动字符串。

　　【14】void autoscroll();

　　　　摘要:从光标位置依次向左输出字符串。使用方式详情请看典例？？？

　　【15】void noAutoscroll();

　　　　摘要:从光标位置依次向右输出字符串。此函数为系统默认设置，使用方式详情请看典例？？？

　　【16】void createChar(uint8_t, uint8_t[]);

　　　　摘要:创建自定义字符。

　　　　参数:(uint8_t):字符的下标号;(uint8_t[]):自定义字符串数组。

　　【17】void setCursor(uint8_t, uint8_t);

　　　　摘要:设置光标位置。查看典例3.2。

　　　　参数:(uint8_t,uint8_t):光标位置。

3.2 典型例程

典例01：基本显示(打印“helloworld”，打印运行时间)

代码：

#include <LiquidCrystal.h>

LiquidCrystal lcd(12,11,5,4,3,2);    //rs,en,d4,d5,d6,d7;

void setup()
{
  lcd.begin(16,2);            //初始化LCD1602,2行,16个字
  lcd.print("hello,world!");
}

void loop()
{
  lcd.setCursor(0,1);           //设置光标位置
  lcd.print(millis()/1000);     //打印运行时间，单位秒
}

典例02：光标闪烁

代码:

#include <LiquidCrystal.h>

LiquidCrystal lcd(12,11,5,4,3,2);    //rs,en,d4,d5,d6,d7;

void setup()
{
  lcd.begin(16,2);
  lcd.print("hello, world!");
}

void loop()
{
  lcd.noBlink();      //关闭光标闪烁
  delay(3000);
  lcd.blink();        //打开光标闪烁
  delay(3000);
}

典例03：接收串口信息并打印到LCD1602显示屏
