解决STL文件导入SolidWorks中无法拉伸切除的问题

问题描述

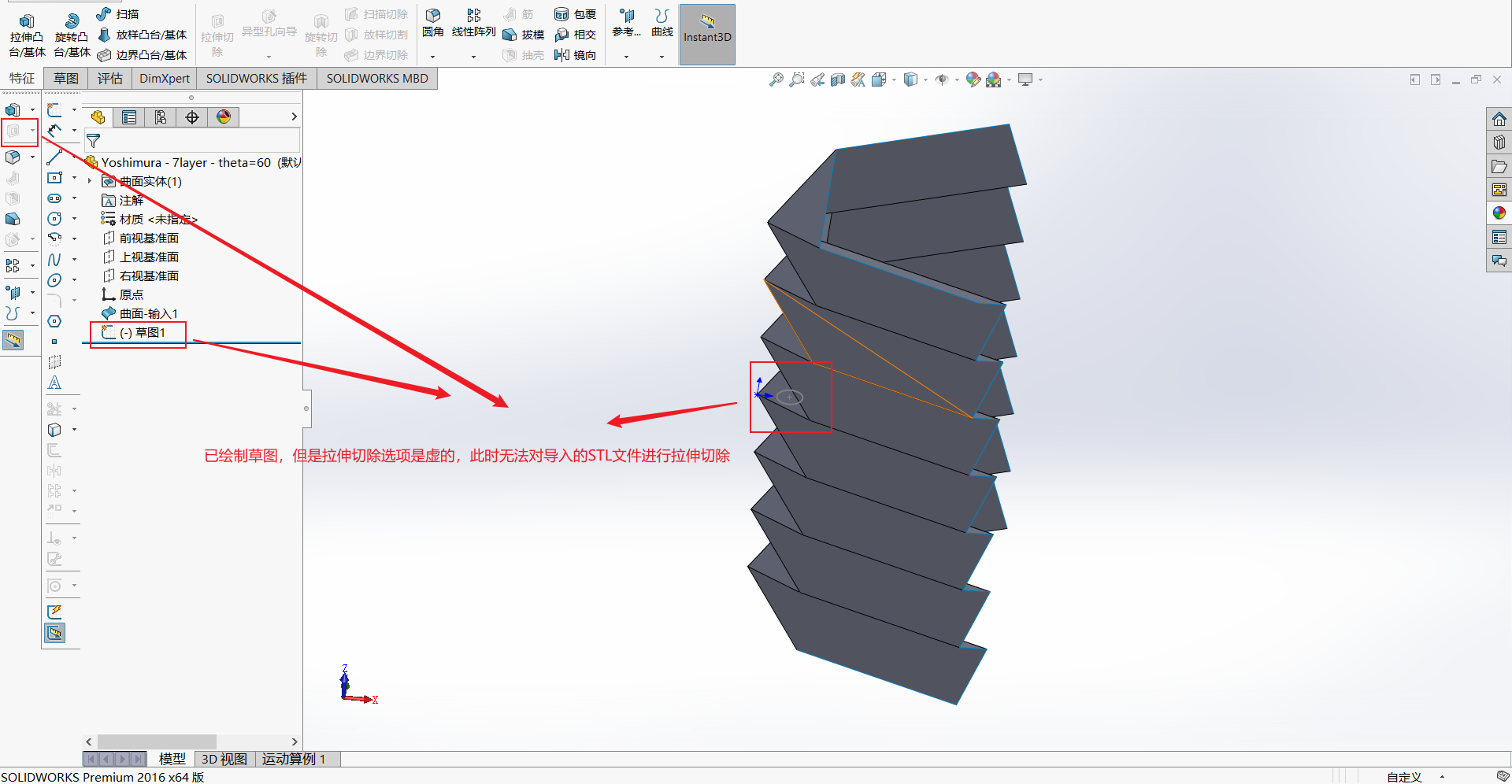

有时候，我们需要将STL文件导入SolidWorks中，随后对STL文件进行编辑操作，但是在SolidWorks中对STL文件进行拉伸切除时，会发现拉伸切除无法使用，见下图。

![在这里插入图片描述]( https://img-blog.csdnimg.cn/20210331203533248.png?x-oss-process=image/watermark ,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0VzdHJhbmdlZFo=,size_16,color_FFFFFF,t_70#pic_center)

问题解决

遇到这种情况，是因为stl文件导入后再SolidWorks中是曲面，曲面无法使用拉伸切除功能进行操作，这时需要使用裁剪曲面功能。

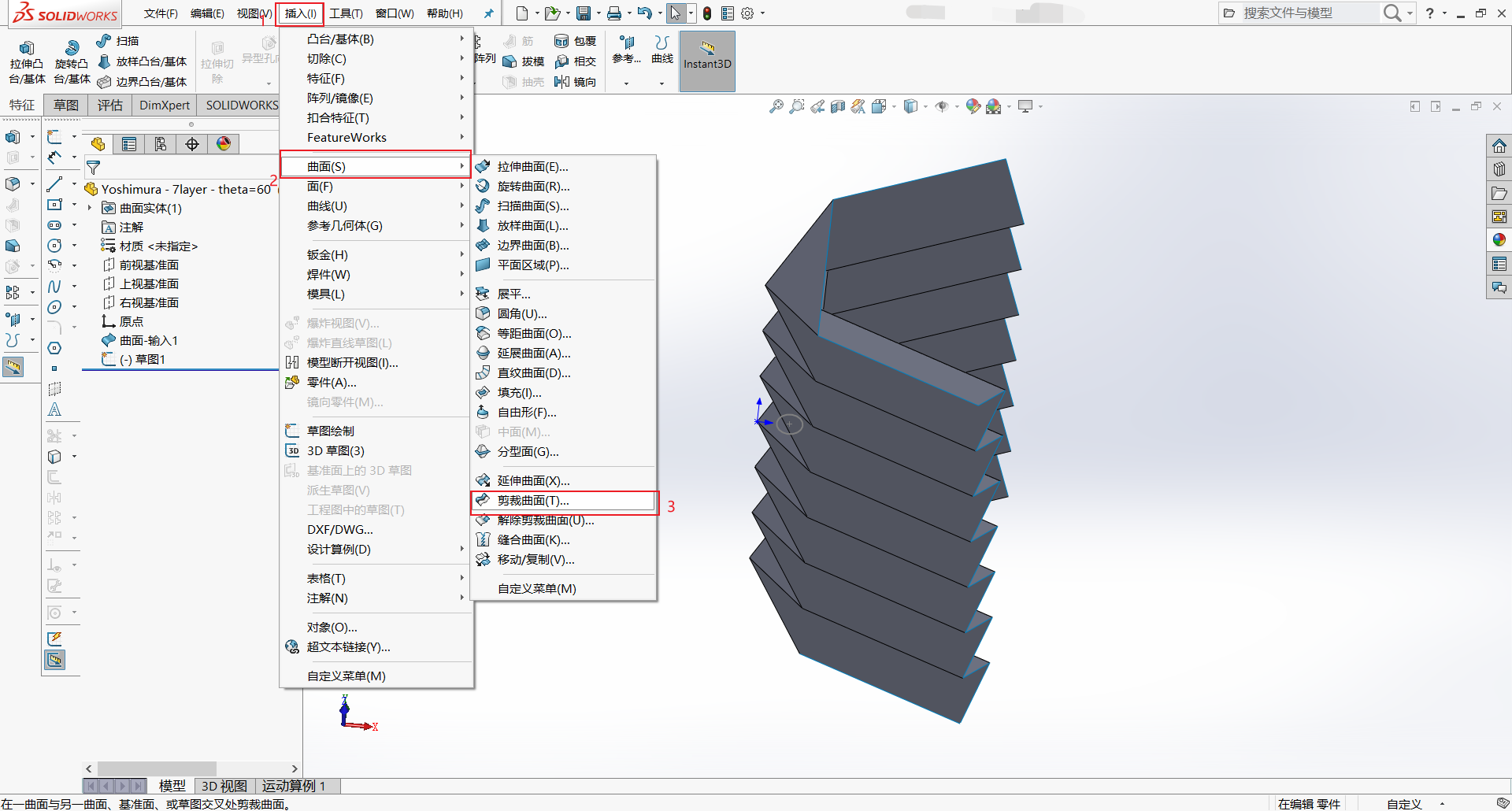

  1. 点击插入——曲面——裁剪曲面
    ![在这里插入图片描述]( https://img-blog.csdnimg.cn/2021033120391369.png?x-oss-process=image/watermark ,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0VzdHJhbmdlZFo=,size_16,color_FFFFFF,t_70#pic_center)

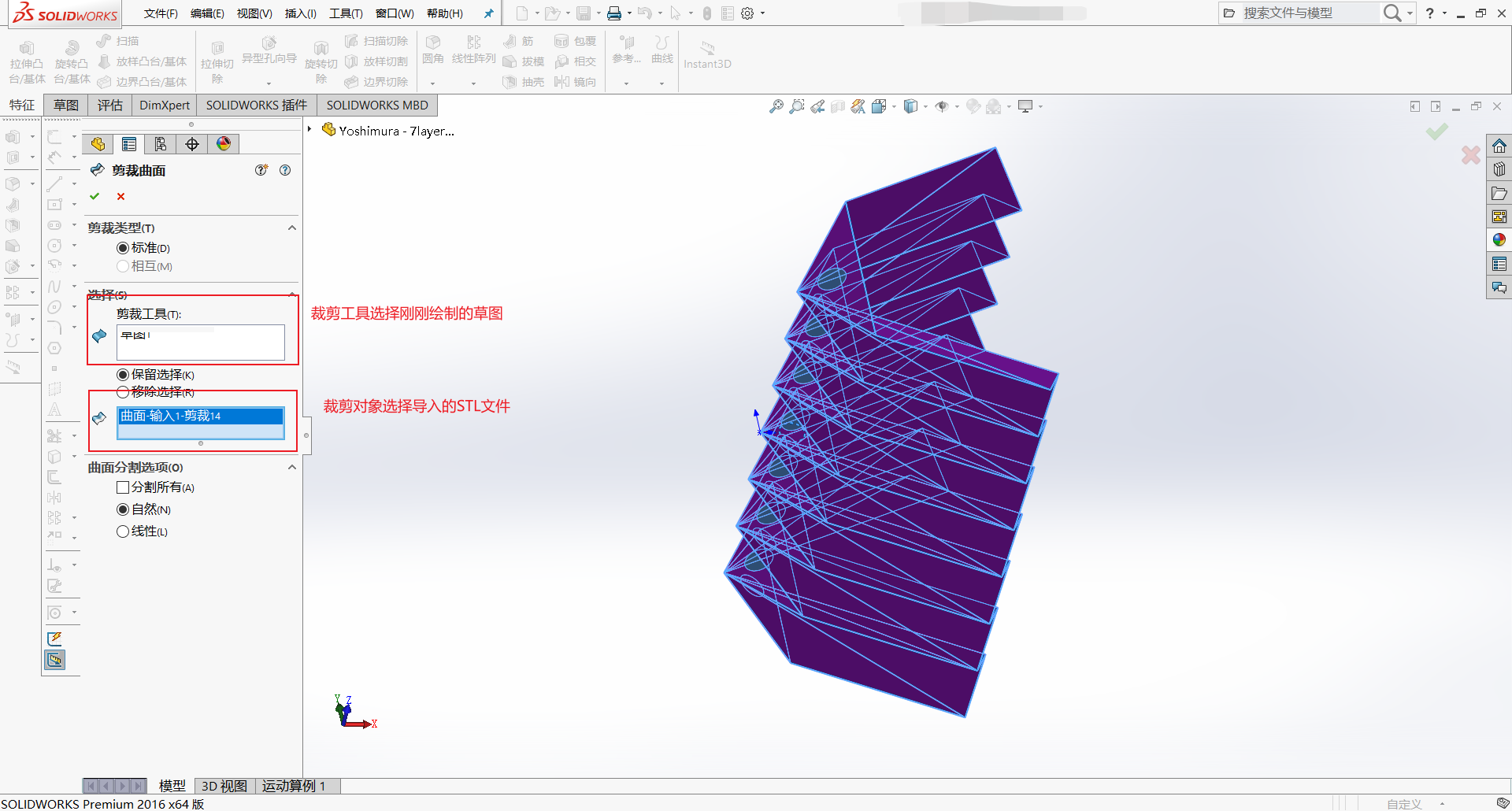

  2. 第二步选择裁剪工具和裁剪对象
    ![在这里插入图片描述]( https://img-blog.csdnimg.cn/20210331204046442.png?x-oss-process=image/watermark ,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0VzdHJhbmdlZFo=,size_16,color_FFFFFF,t_70#pic_center)

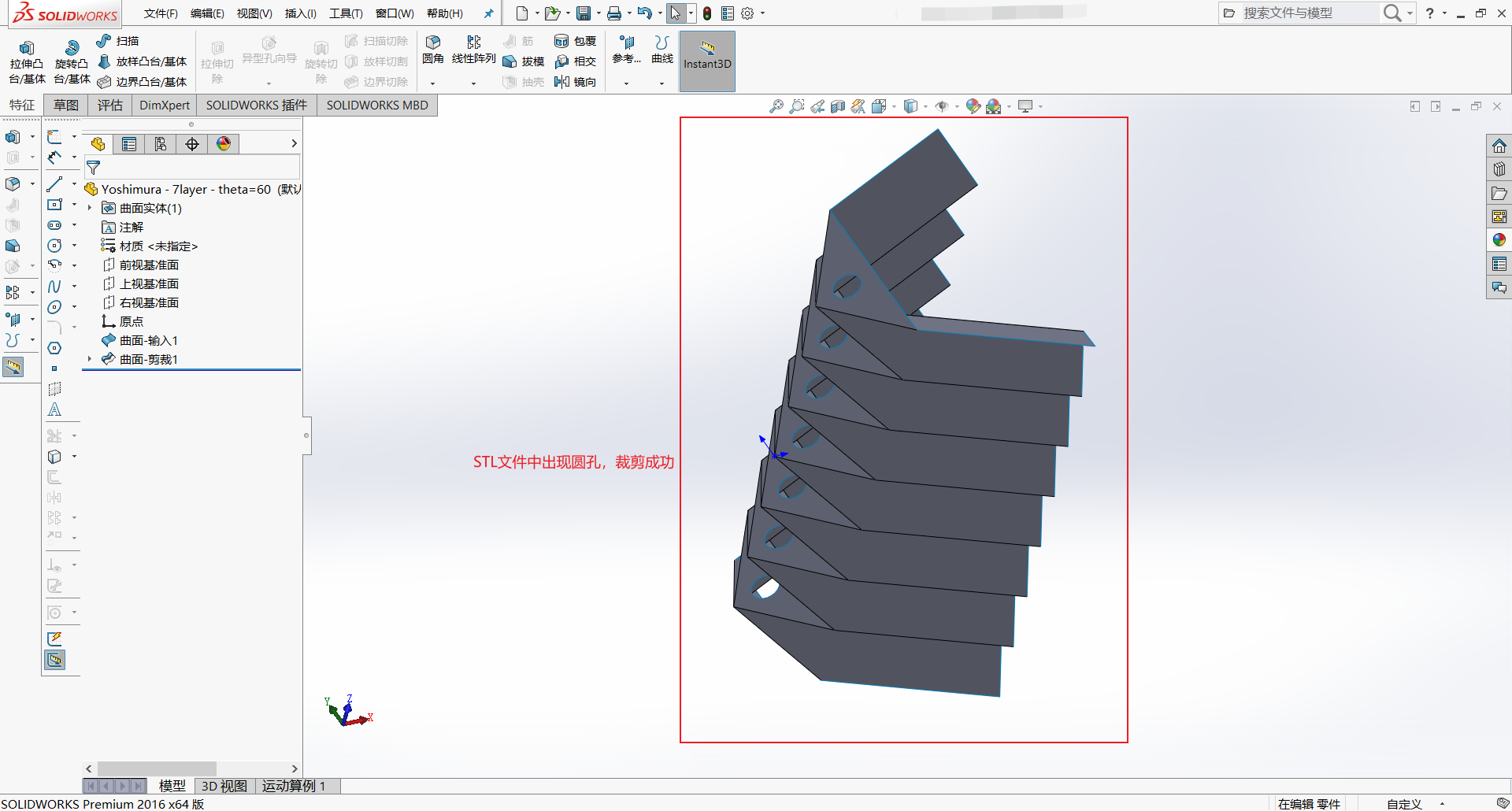

  3. 裁剪完成
    ![在这里插入图片描述]( https://img-blog.csdnimg.cn/20210331204154313.png?x-oss-process=image/watermark ,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0VzdHJhbmdlZFo=,size_16,color_FFFFFF,t_70#pic_center)
