实验2：Open vSwitch虚拟交换机实践

一、实验目的

• 能够对Open vSwitch进行基本操作；
• 能够通过命令行终端使用OVS命令操作Open vSwitch交换机，管理流表；
• 能够通过Mininet的Python代码运行OVS命令，控制网络拓扑中的Open vSwitch交换机

二、实验环境

• 下载虚拟机软件Oracle VisualBox 或 VMware；
• 在虚拟机中安装Ubuntu 20.04 Desktop amd64，并完整安装Mininet；

三、实验要求

• 创建OVS交换机，并以ovs-switchxxx命名，其中xxx为本人在选课班级中的序号，例如ovs-switch001, ovs-switch088等。在创建的交换机上增加端口p0和p1，设置p0的端口号为100，p1的端口号为101，类型均为internal；为了避免网络接口上的地址和本机已有网络地址冲突，需要创建虚拟网络空间（参考命令netns）ns0和ns1，分别将p0和p1移入，并分别配置p0和p1端口的ip地址为190.168.0.100、192.168.0.101，子网掩码为255.255.255.0；最后测试p0和p1的连通性。

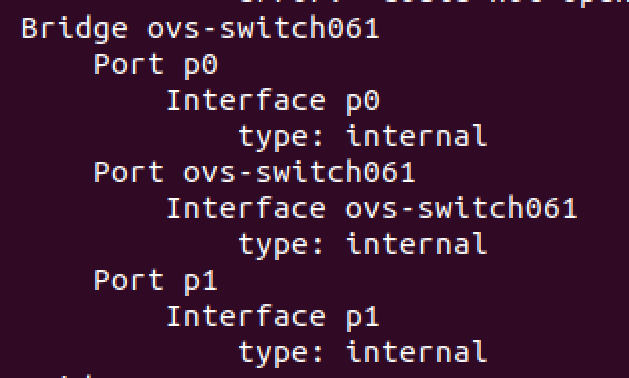

  • ovs-vsctl show命令

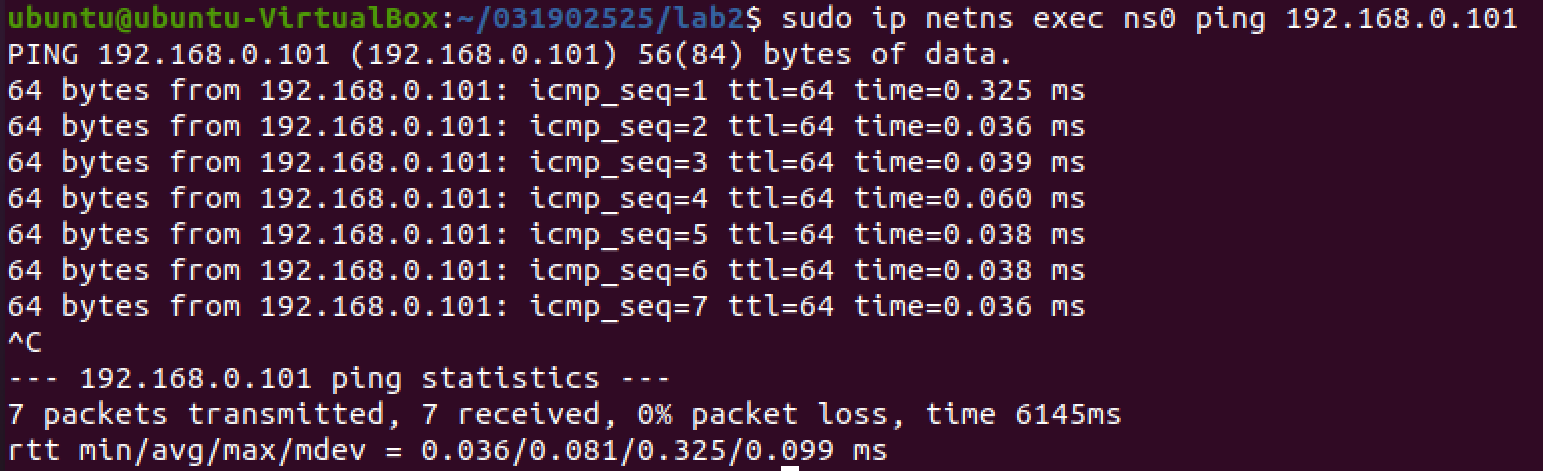

  • p0和p1连通性测试的执行结果

• 使用Mininet搭建的SDN拓扑，如下图所示，要求支持OpenFlow 1.3协议，主机名、交换机名以及端口对应正确。

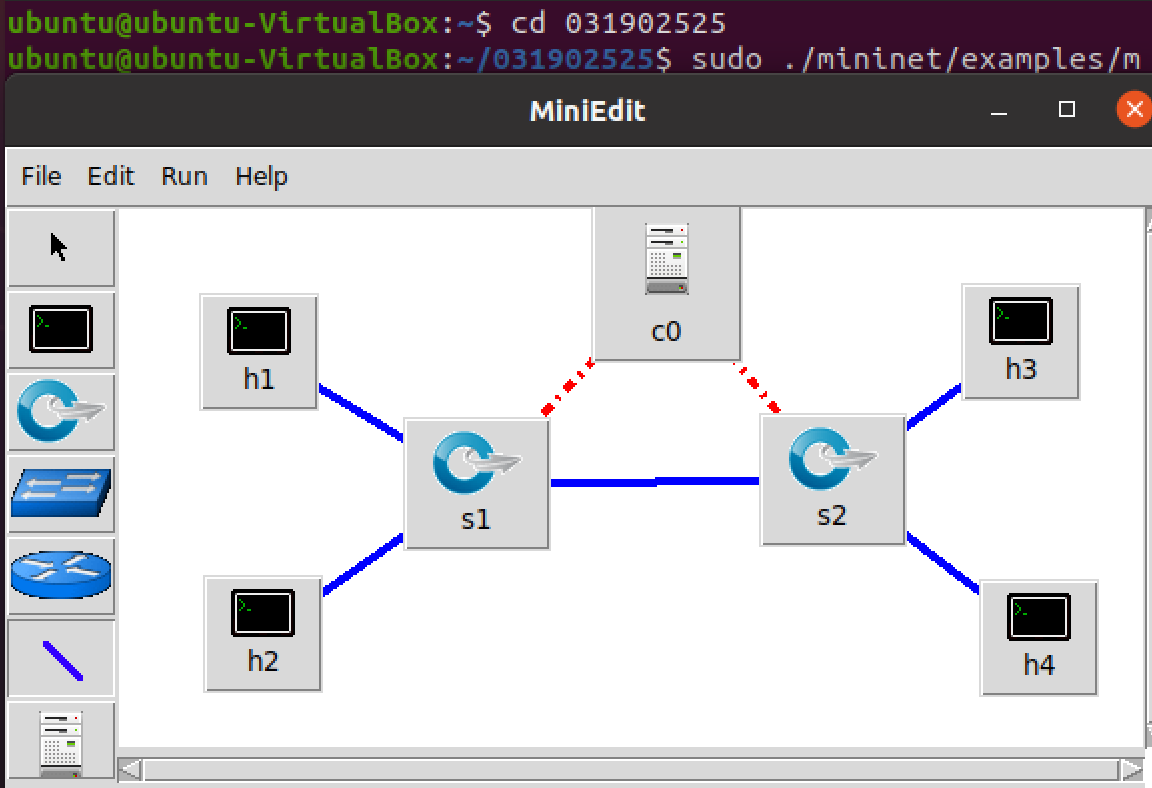

  • 使用Mininet可视化工具搭建的SDN拓扑

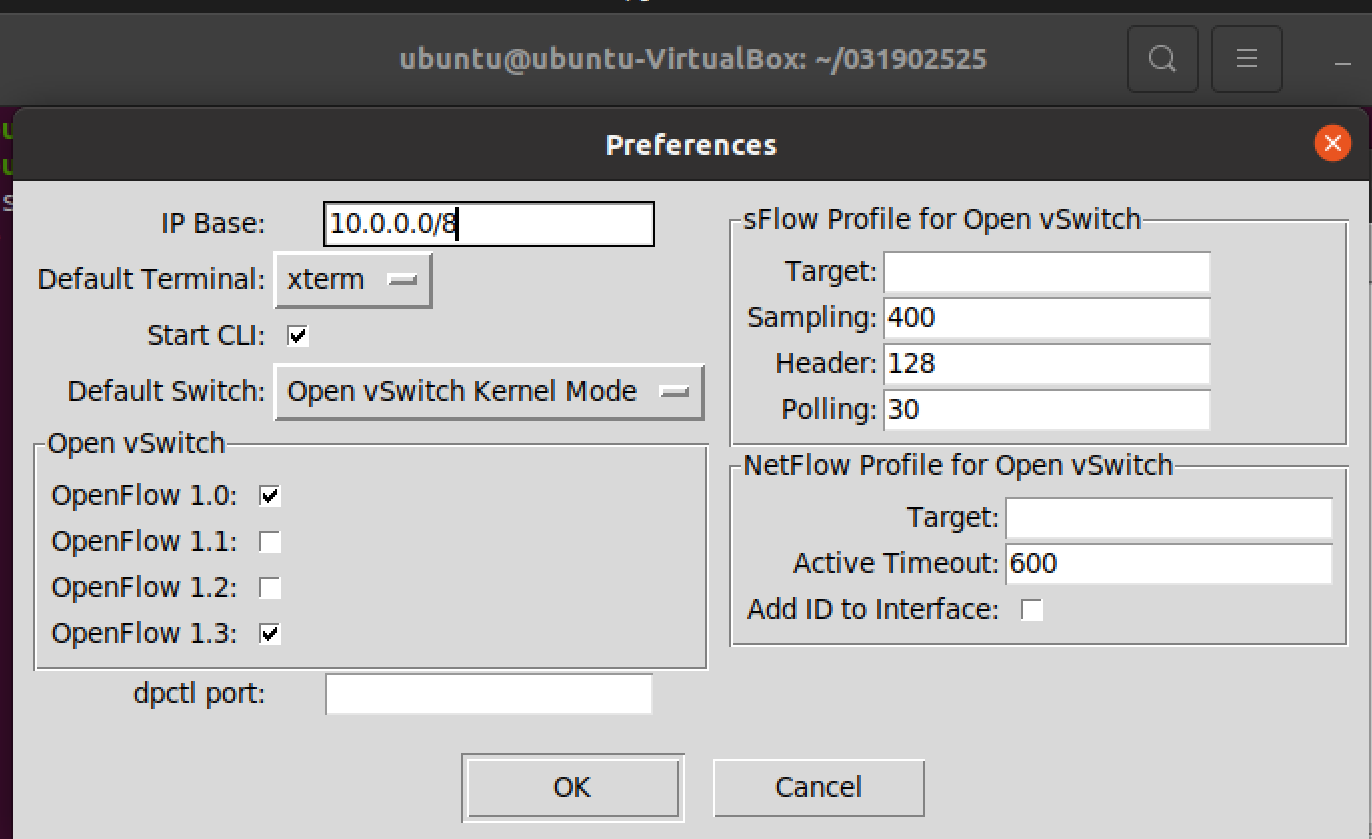

  • 支持OpenFlow 1.3协议

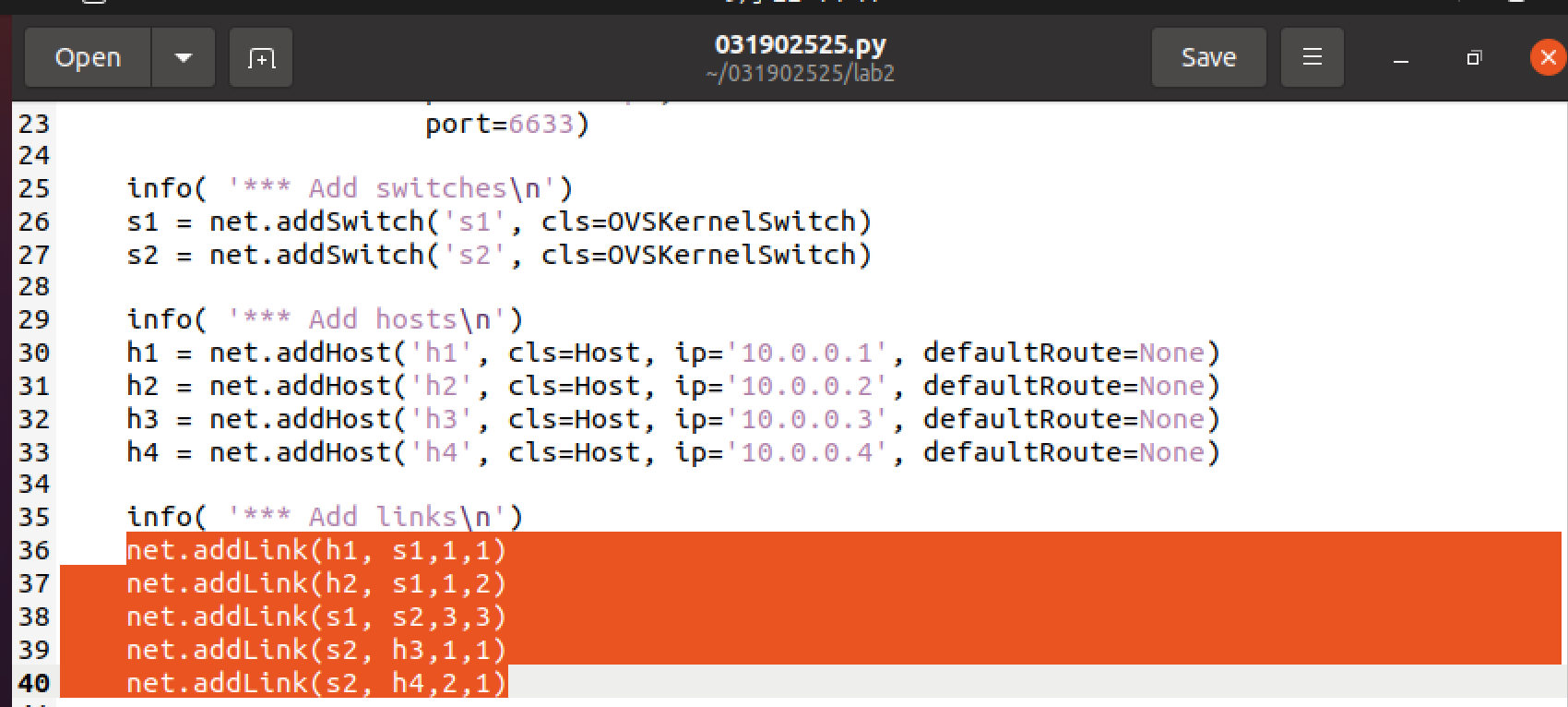

  • 通过过修改文件使得端口对应正确

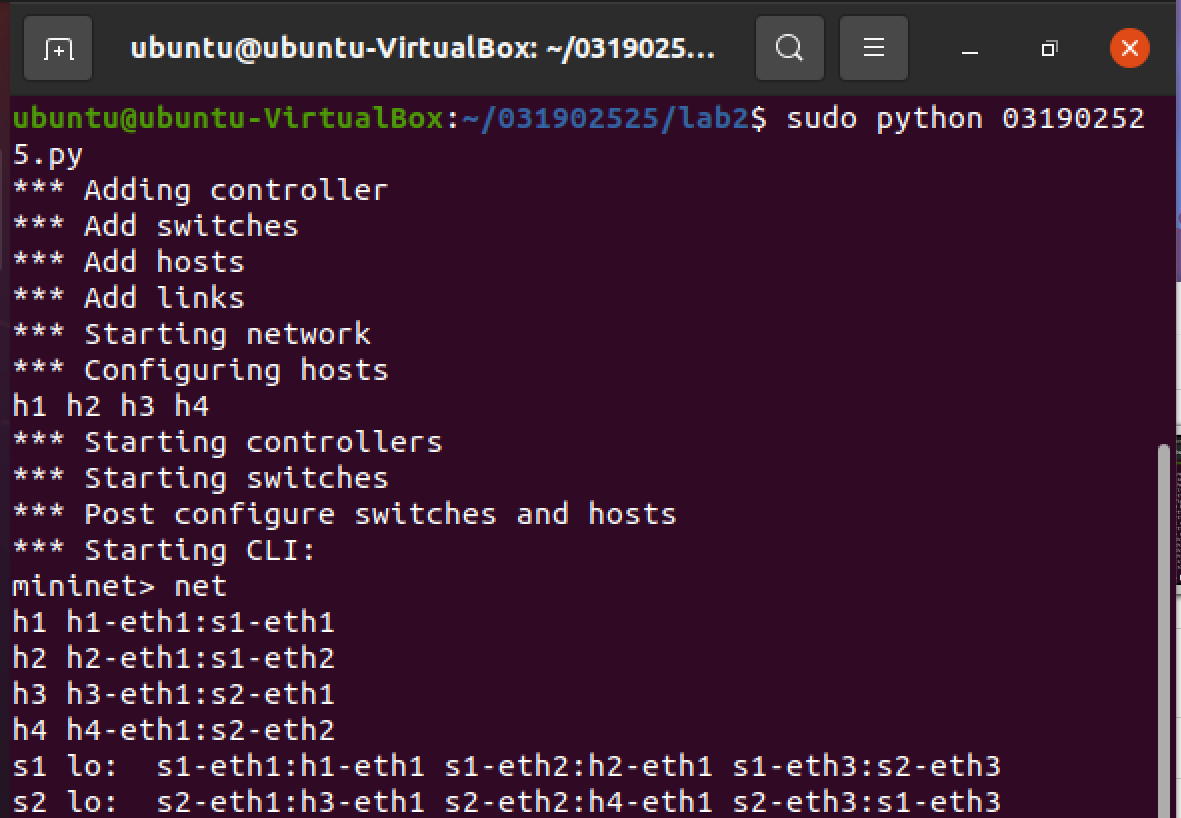

  • 确认主机名，交换机名以及端口对应情况

• 通过命令行终端输入“ovs-ofctl”命令，直接在s1和s2上添加流表，划分出所要求的VLAN。

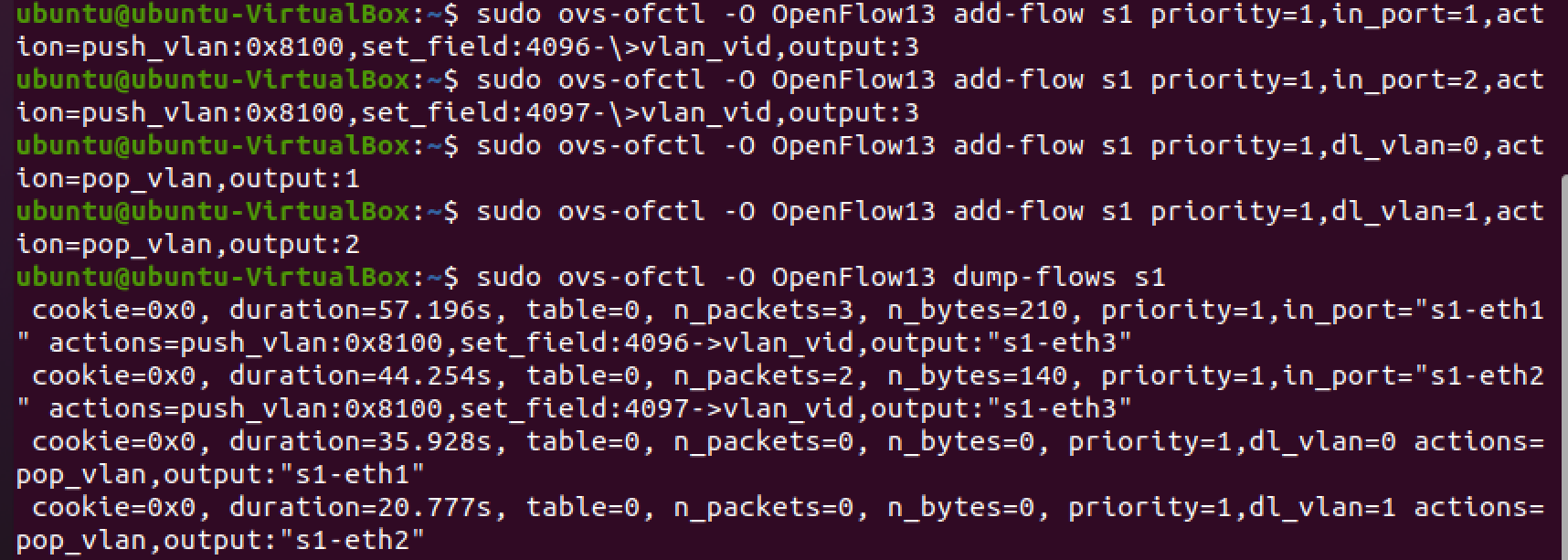

  • 在s1上添加流表并查看

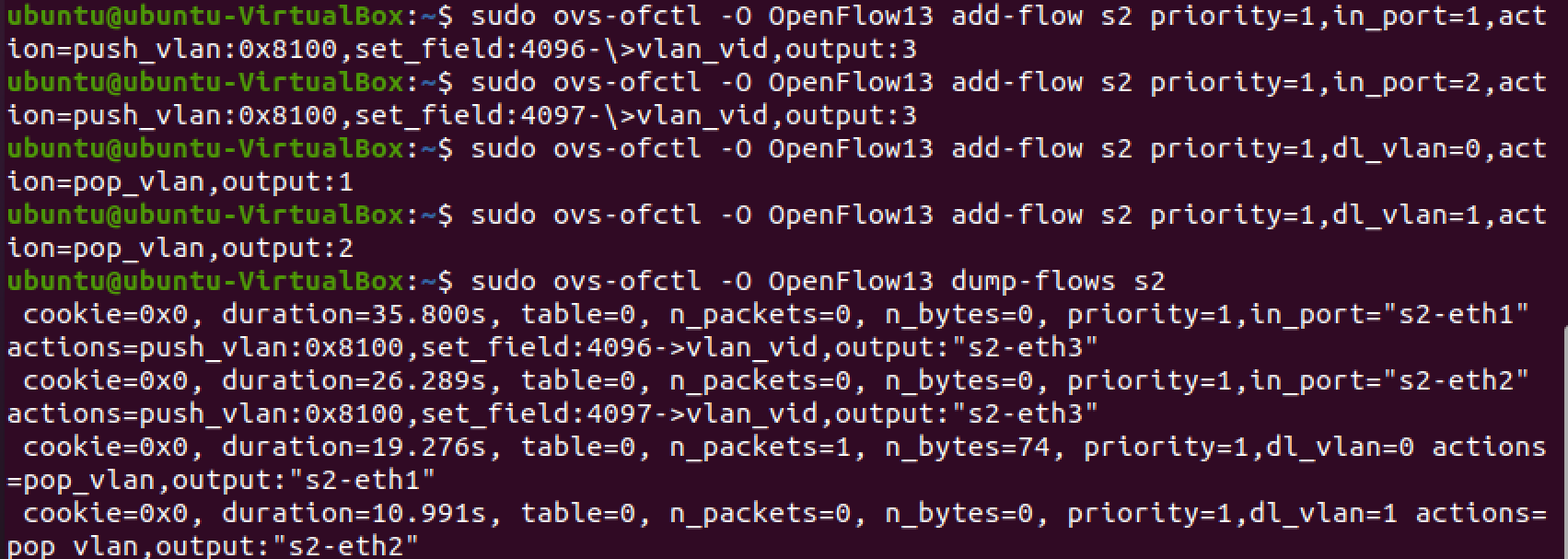

  • 在s2上添加流表格并查看

• 主机连通性要求：
  h1 – h3互通
  h2 – h4互通
  其余主机不通

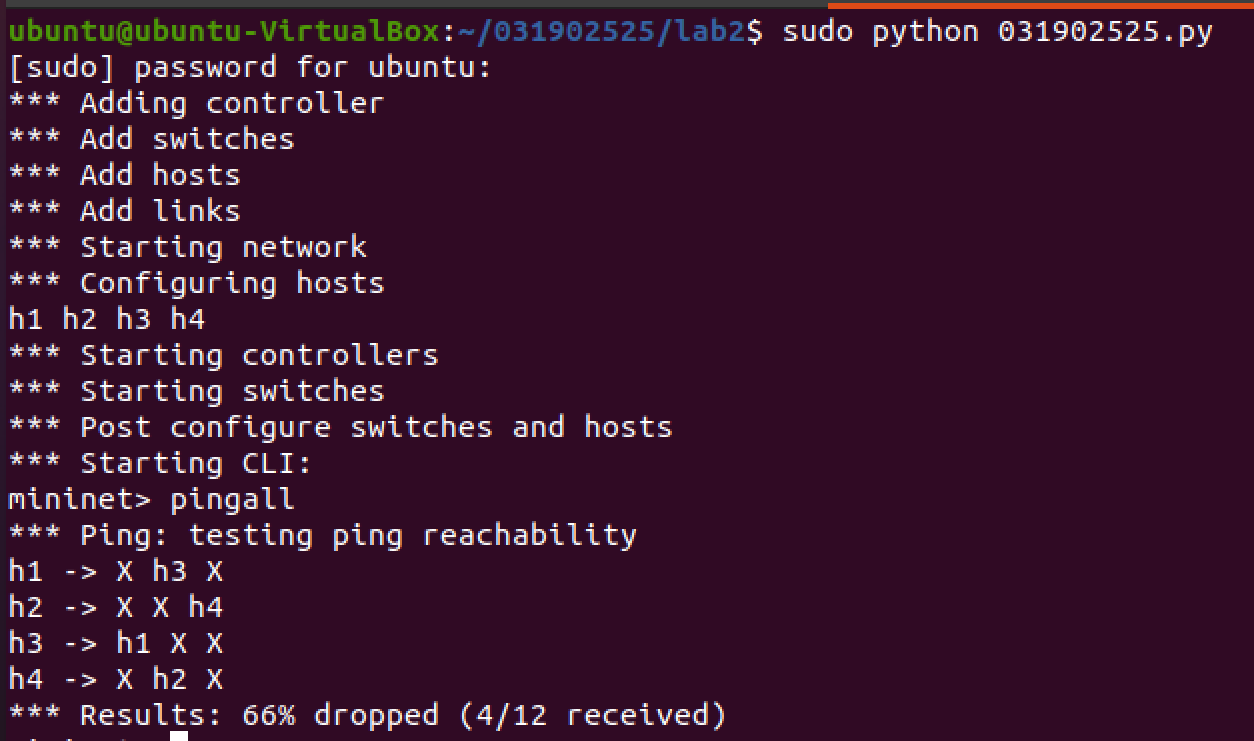

  • 连通性结果

    可看到只有h1与h3通，h2与h4通

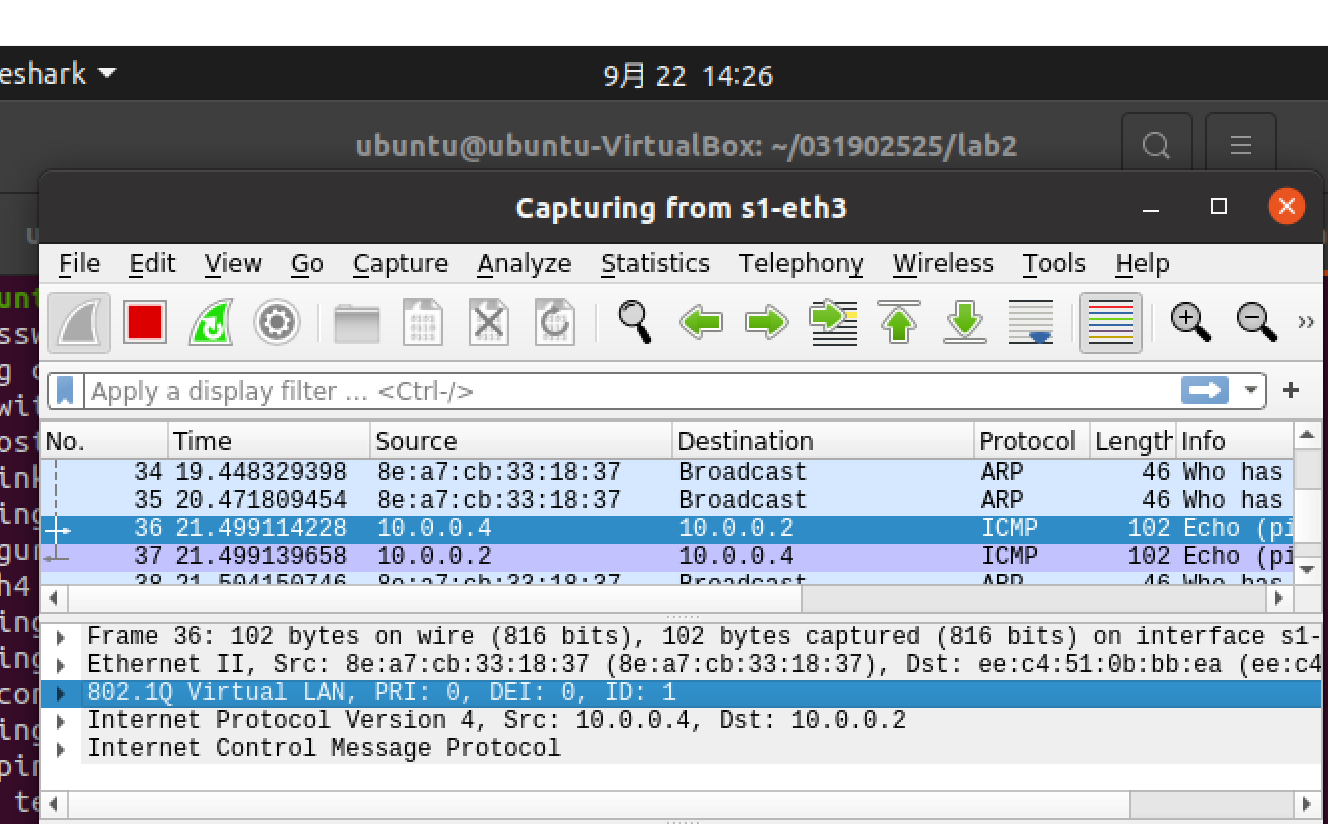

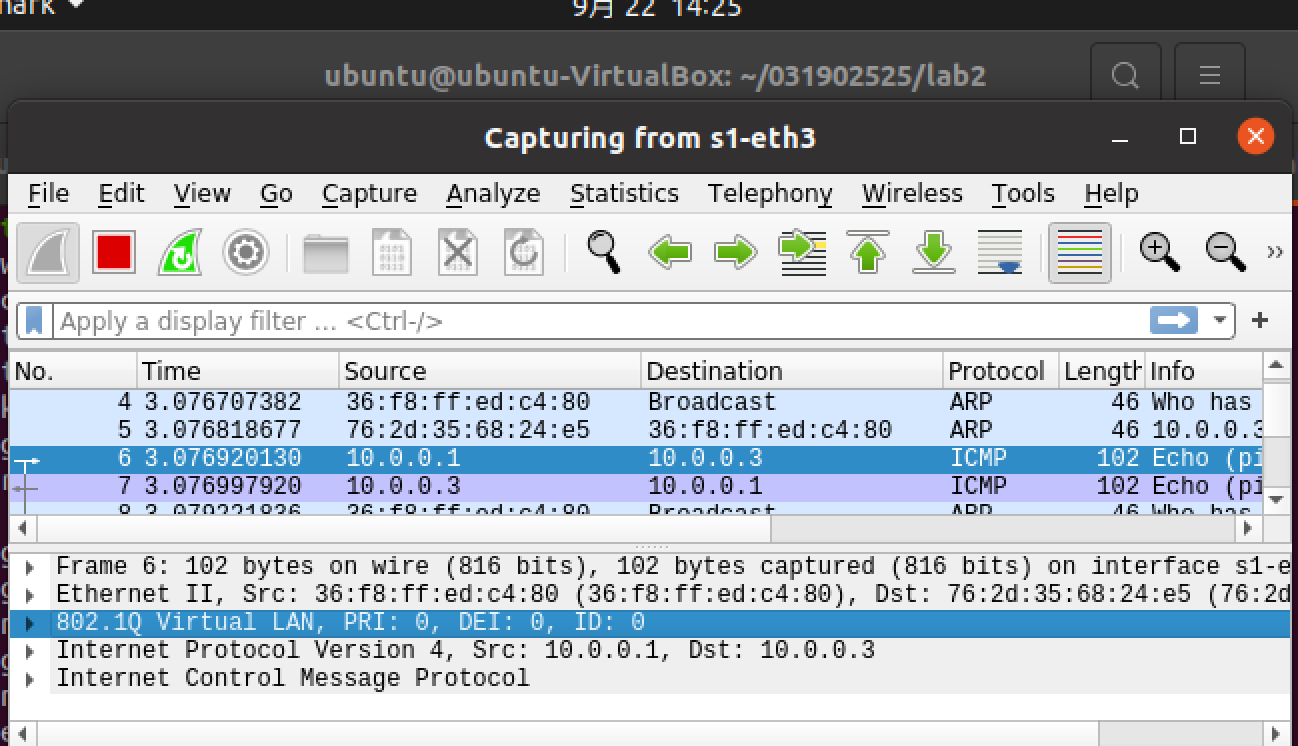

  • wireshark抓包结果

    可看到vlan标记0已标上

    可看到vlan标记1已标上

个人总结

• 这次试验了解了有关openvswitch的相关知识，学到了如何通过Terminal使用ovs命令来达到操控交换机以及管理流表的方法，并再次复习巩固了使用Mininet可视化工具创建拓扑结构的流程，初步掌握了抓包工具wireshark的使用
• 在最初创建交换机的时候发现了上次实验遗留下的s1到s14网桥，导致认为系统出现故障，后经过咨询同学得以解决。
• 总体来讲跟着老师的教程是大致可以完成实验，同学之间的交流也是非常好的进步方法。
