UML

UML定义：

统一建模语言（Unified Modeling Language）

用于说明、可视化、构建和编写一个正在开发的面向对象的、软件密集系统的制品的开放方法。

特点：

UML展现了一系列最佳工程实践。这些最佳实践在对大规模，复杂系统进行建模方面，特别是在软件架构层次已经被验证有效。

分类：

结构式图形：强调系统式建模

行为式图形：强调系统模型中触发的事件

交互式图形：属于行为式图形子集合，强调系统模型中资料流程

结构式图形：

静态图（类图，对象图，包图）

实现图（组件图，部署图）

剖面图

复合结构图

行为式图形：

活动图

状态图

用例图

交互式图形：

通信图

交互概述图

时序图

时间图

UML类图：

Class Diagram：用于表示类、接口、实例等之间相互的静态关系

虽然名字叫类图，但类图中并不只有类

UML箭头方向：从子类指向父类（子类一定知道父类定义，但是父类并不知道子类定义）

实线：继承，is a 关系

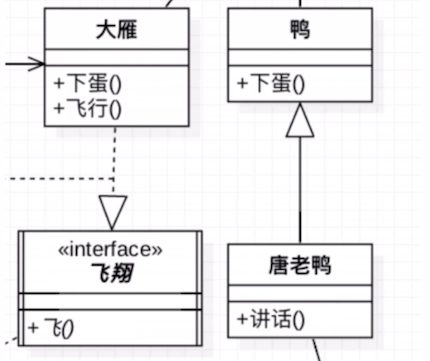

虚线：实现

空心三角箭头：继承或者实现





空心菱形：聚合，整体和局部的关系，两者有独立的生命周期。弱关系。has-a

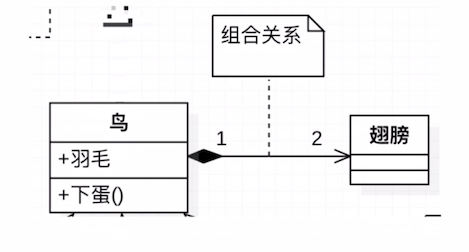

实心菱形：组合，组合是一种强关联关系，它们具有相同的生命周期。contains-a





​ 一个鸟有两个翅膀实例

针对组合有常见数字表达及其含义：

假设有A类和B类，数字标记在A类侧：

0..1： 0或1个实例

0..*：0或多个实例

1..1：1个实例

1 只能有1个实例

1..*：至少有1个实例

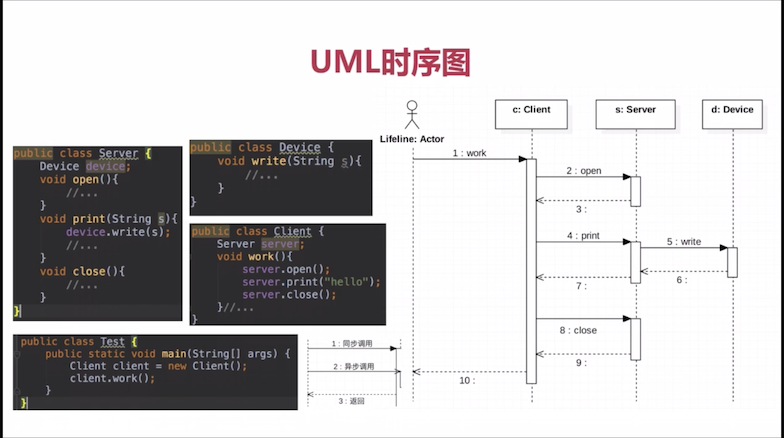

UML时序图

Sequence Diagram：显示对象之间交互的图，这些对象是按时间顺序排列的。从上到下代表时间的顺序。

时序图中包括的建模元素主要有：对象（Actor）、生命线（Lifeline）、控制焦点（Focus of control）、消息（Message）等

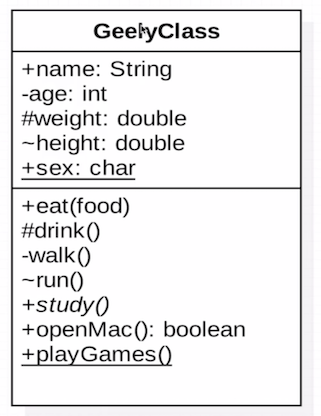

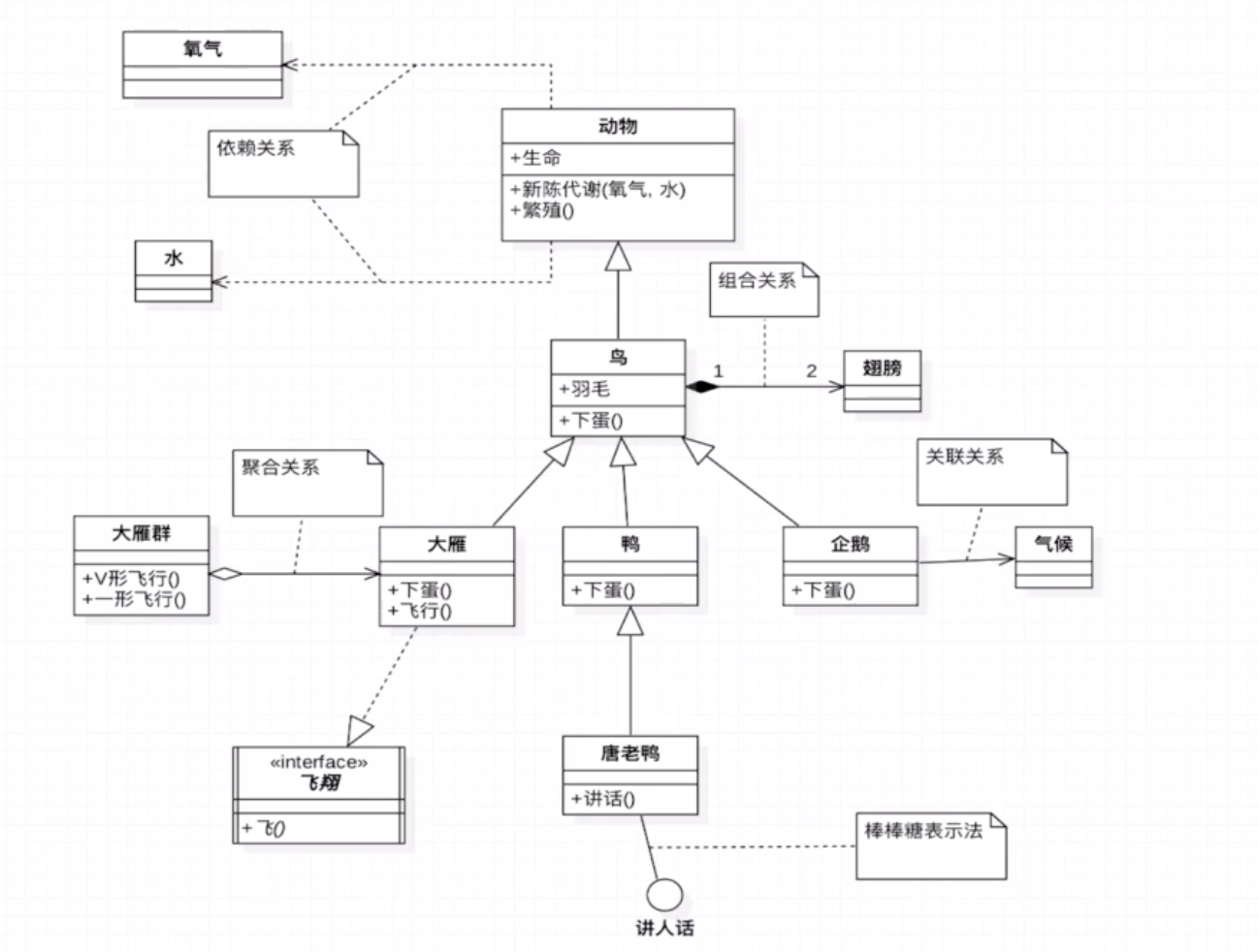

UML类图讲解



上图的类名应该是斜体的，因为只有抽象类才具有抽象方法。

第一行：类的名字，如果是抽象类，用斜体表示。如果是接口，用前缀

第二行：类的属性：+ public，- private，# protected，～default。下划线代表static属性。斜体代表抽象方法。

第三行；类的行为：权限同上。冒号后面是返回值。

依赖关系：虚线+箭头

依赖关系表示一个类依赖于另外一个类的定义，是单向的。依赖具有偶然性和临时性，是非常弱的关系，在活动结束后依赖关系就会解除。在java中依赖表现为局部变量，方法中的参数和对静态方法的调用。



关联关系：实线+箭头

关联关系是指一个类使用另外一个类作为属性。关联是强依赖关系。在JAVA中，关联关系是使用实例变量来实现的。

棒棒糖表示法：用一个圈表示实现了一个接口
