环境搭建

Keil 安装

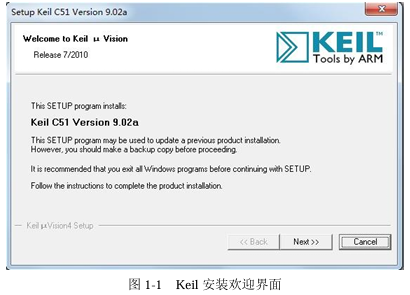

准备 Keil C51 的安装源文件，双击安装源文件，弹出安装的欢迎界面

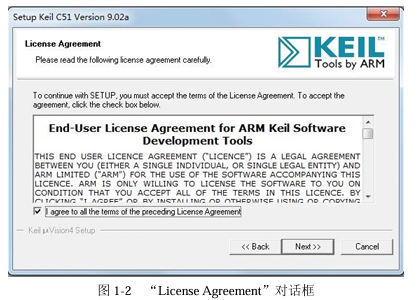

单机 Next 按钮，弹出 License Agreement 对话框，这里显示的是安装许可协议，需要在 "I agree to all the terms of the preceding License Agreement" 前打勾

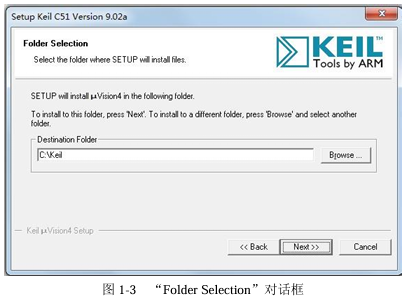

单击 Next 按钮，弹出 Foder Selection 对话框，这里可以设置安装路径，默认在 C 盘。单击 Browse 按钮，可以修改安装路径，建议路径全英文

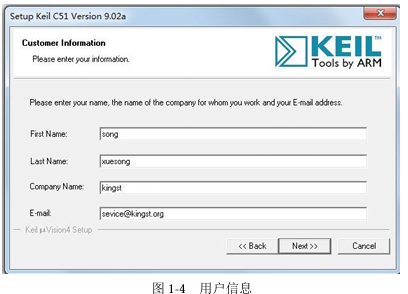

点击 Next 按钮，弹出 Customer Information 对话框，输入用户信息

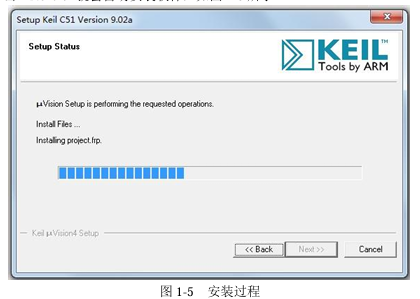

单击 Next 按钮，就会自动安装软件

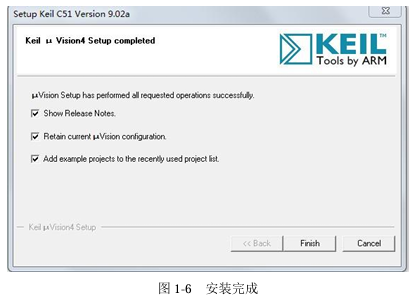

安装完成后弹出安装完成的对话框，并且出现几个选项，首次安装时可以全部不勾选
单击 Finish 按钮，Keil 编程软件开发环境安装完成

Keil 界面介绍

首界面

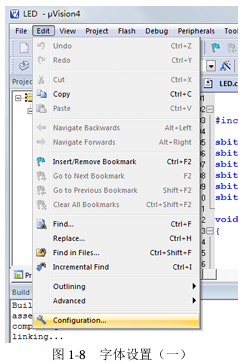

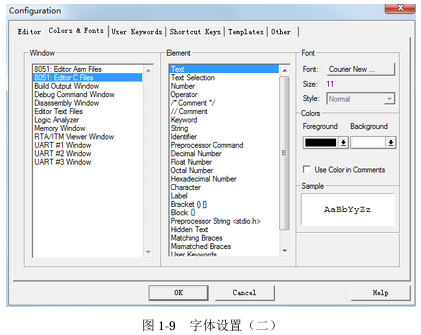

字体修改界面

Keil新建工程

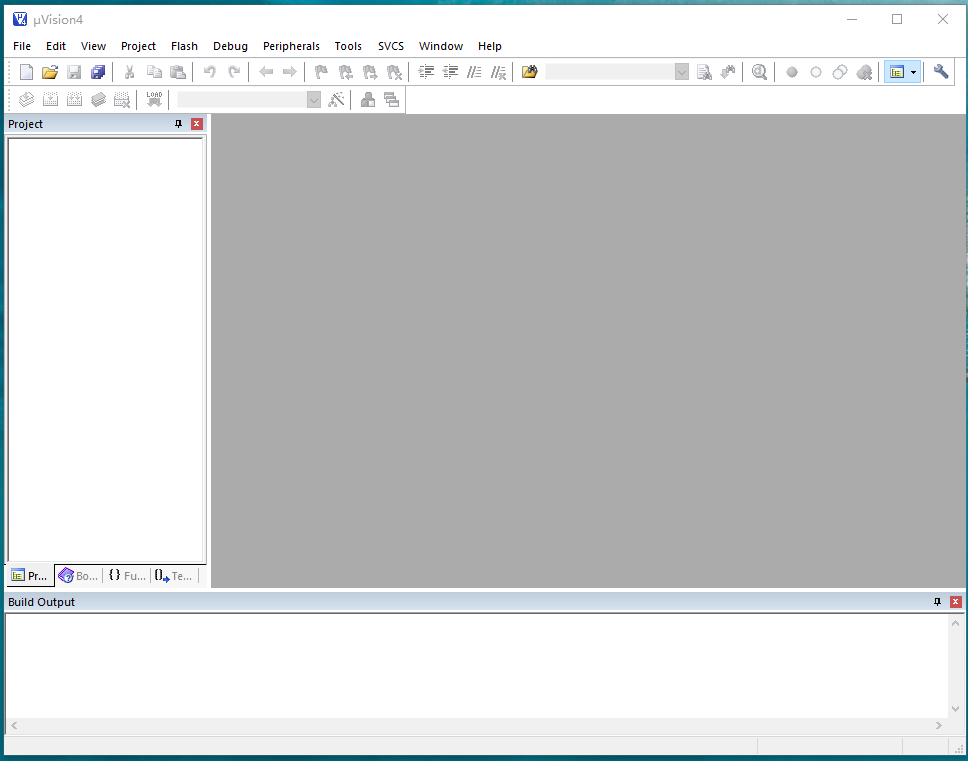

打开Keil软件

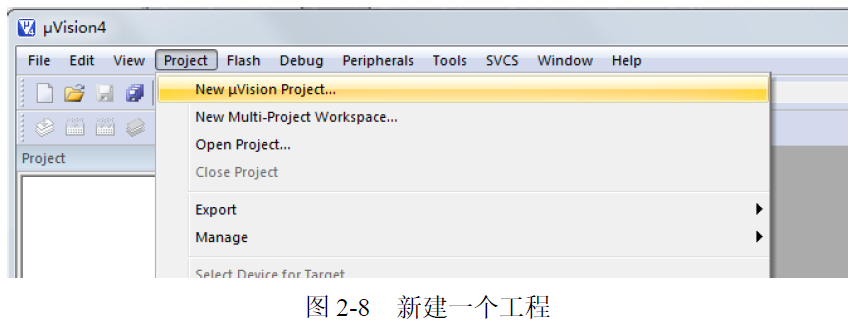

单击Project->New uVision Project，然后会出现一个新建工程的界面

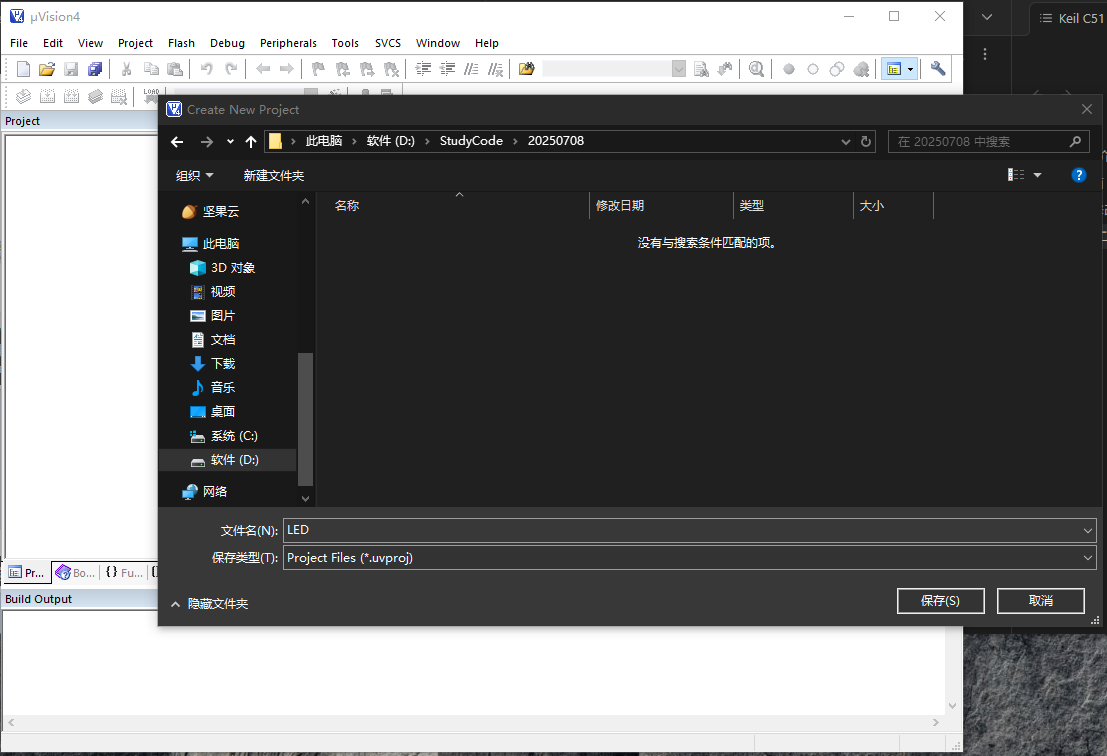

选择工程路径，并给工程命名，然后保存

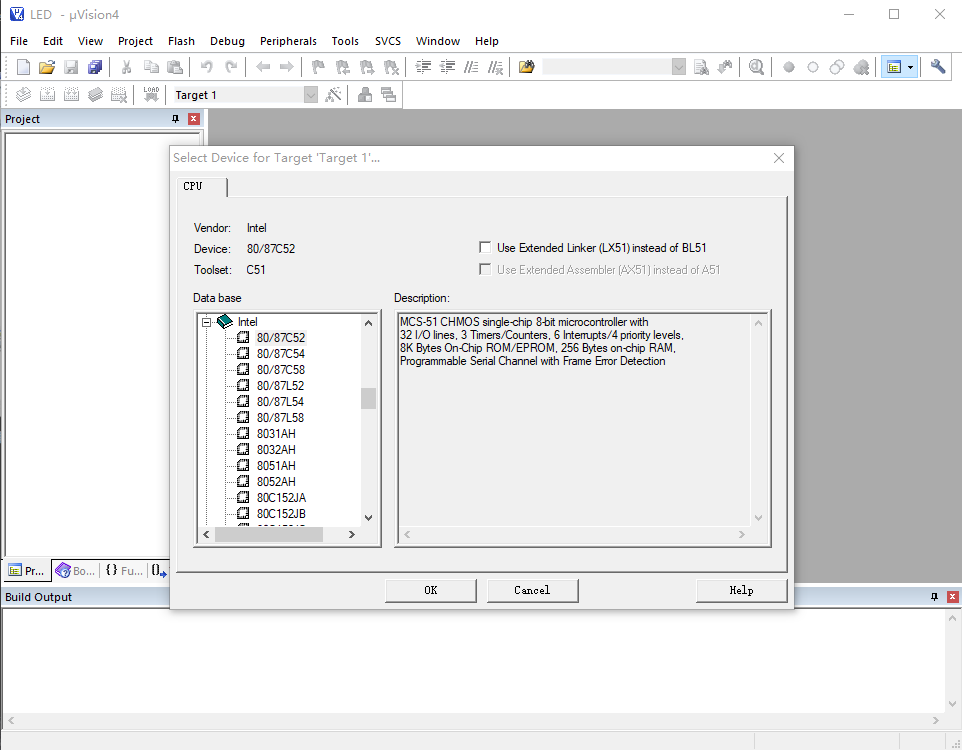

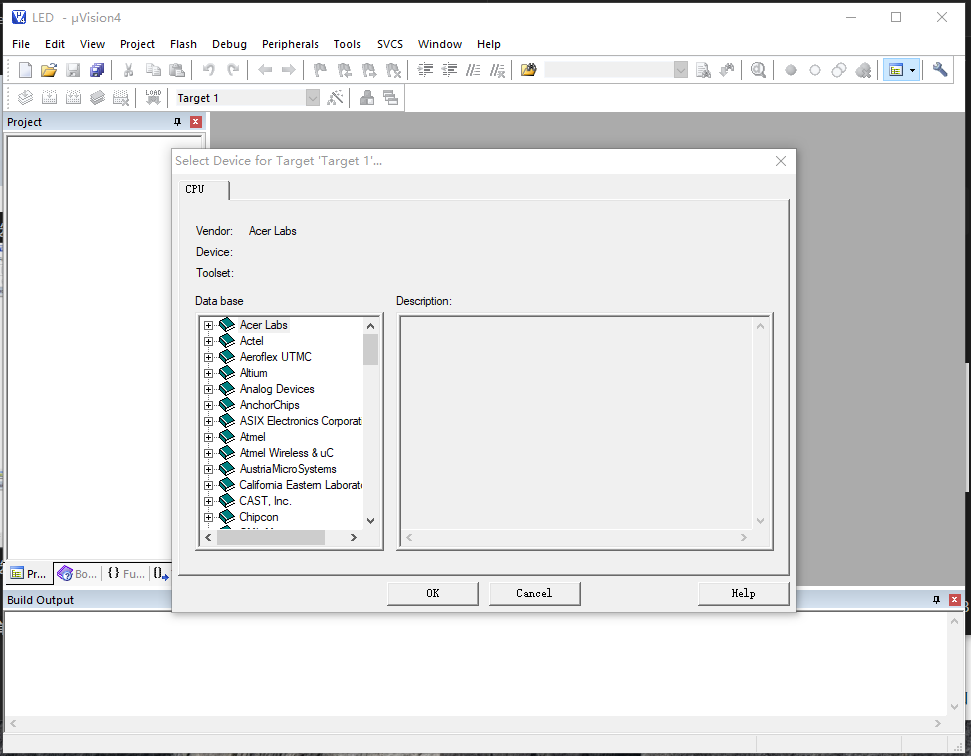

选择单片机型号

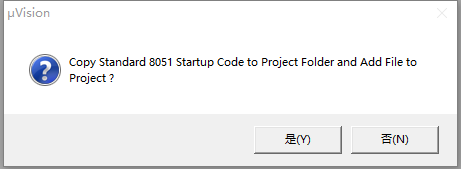

单片机型号选择完毕后点击OK，选择是否需要启动代码，新手建议选择是

工程就建好了，其中STARTUP.A51为启动代码

工程建好了之后就需要建立文件来写代码了

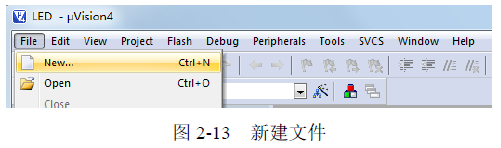

单击 File->New，新建一个文件

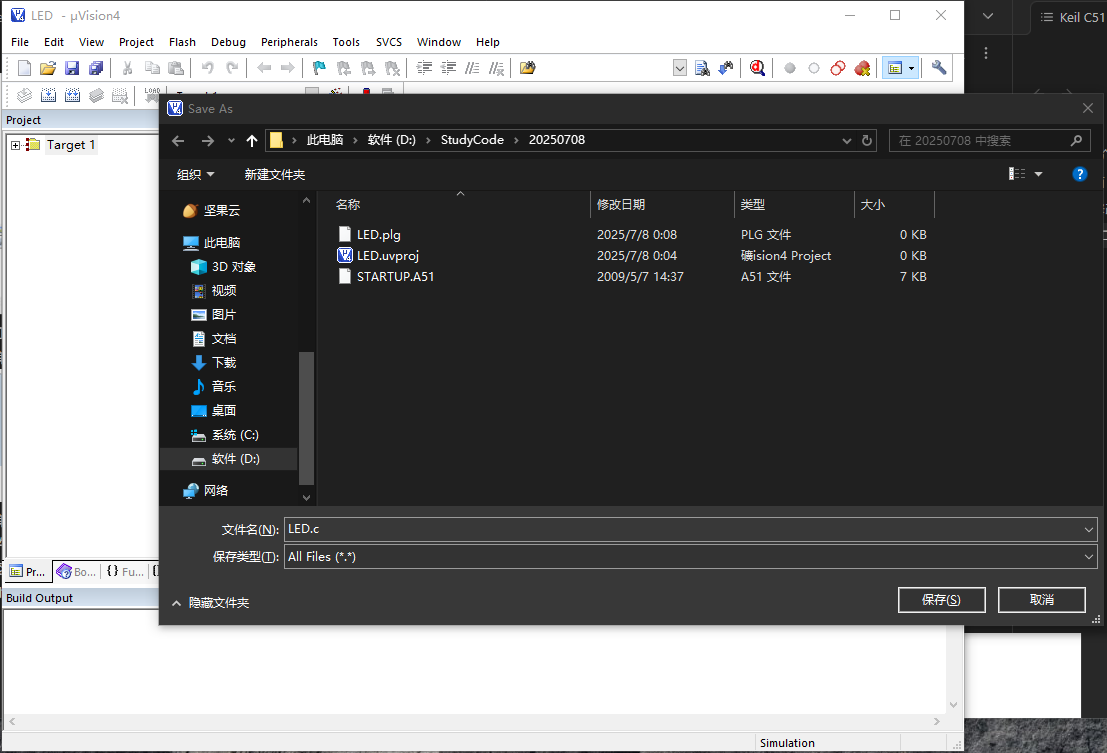

单击File->Save或直接单击Save按钮，可以保存文件，保存时文件命名为xx.c
这个地方必须要加上.c扩展名，如果是汇编语言写的，这个地方的扩展名是.asm，头文件就是.h

文件建立好之后就可以编写代码了

Keil编译

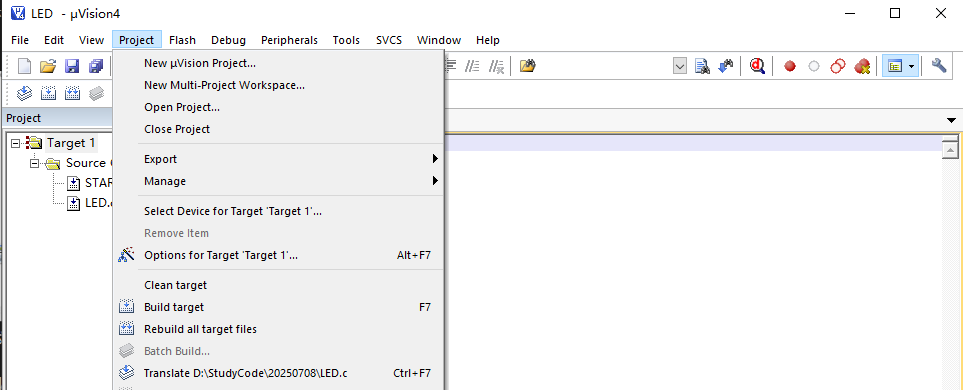

单击Project->Option for Target 'Target1'...

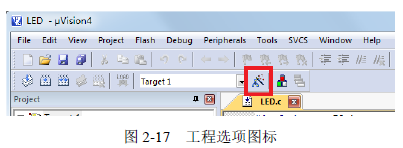

或者单击如下图标

弹出如下对话框

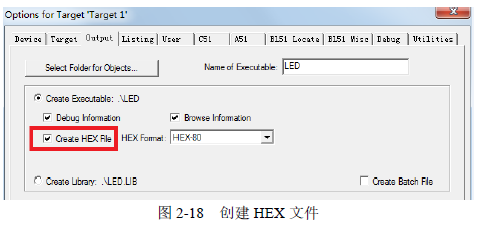

单击 Output 选项，选中其中的 Create HEX File 复选框，然后单击 OK 按钮

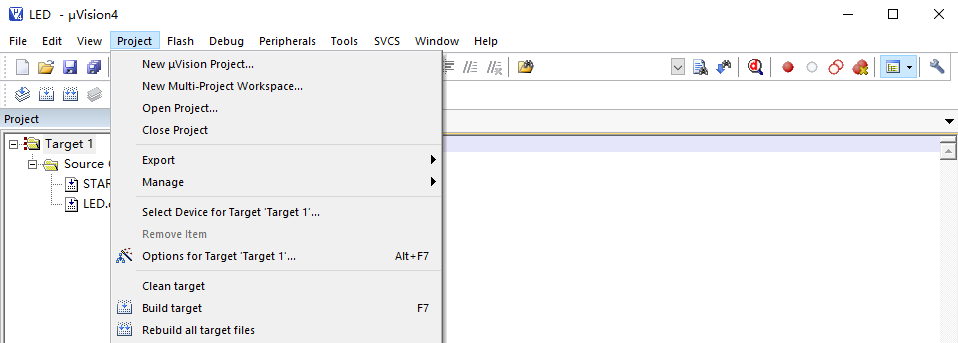

设置好以后，单击 Project -> rebuild all target files

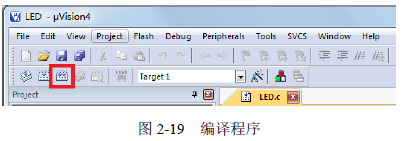

或者点击如下图标

这样子就可以对程序进行编译了

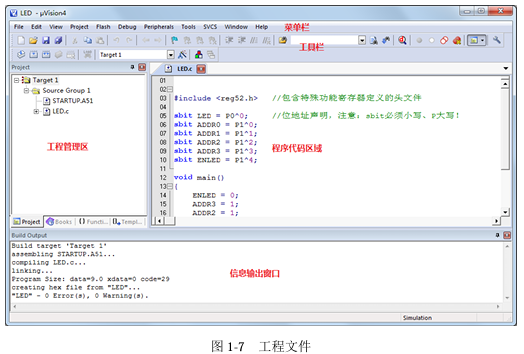

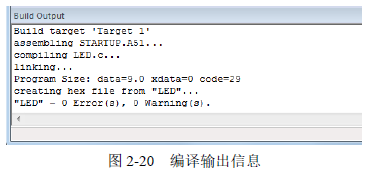

编译完成后，在 Keil 下方的 Output 窗口会出现相应的提示

这个窗口告诉我们编译完成后的情况
其中 data = 9.0 指的是程序使用了单片机内部的256 字节 RAM 资源中的 9 个字节，code = 29 的意思是使用了 8k 代码 Flash 资源中的 29 个字节
当提示“0 Error(s)，0 Warning(s)”表示程序没有错误和警告，就会出现“Creating hex file from "LED"...”，意思是从当前工程生成了一个 HEX 文件，要下载到单片机上的就是这个 HEX 文件。
到此程序就编译完毕。

程序下载

首先连接号硬件，把板子插到计算机上，打开设备管理器查看所使用的是哪个 COM 口

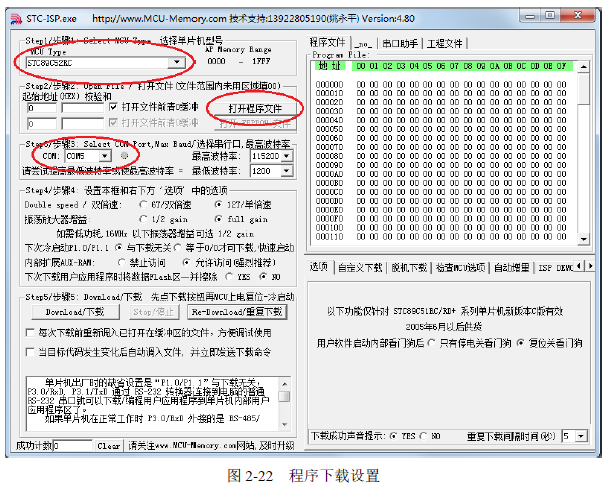

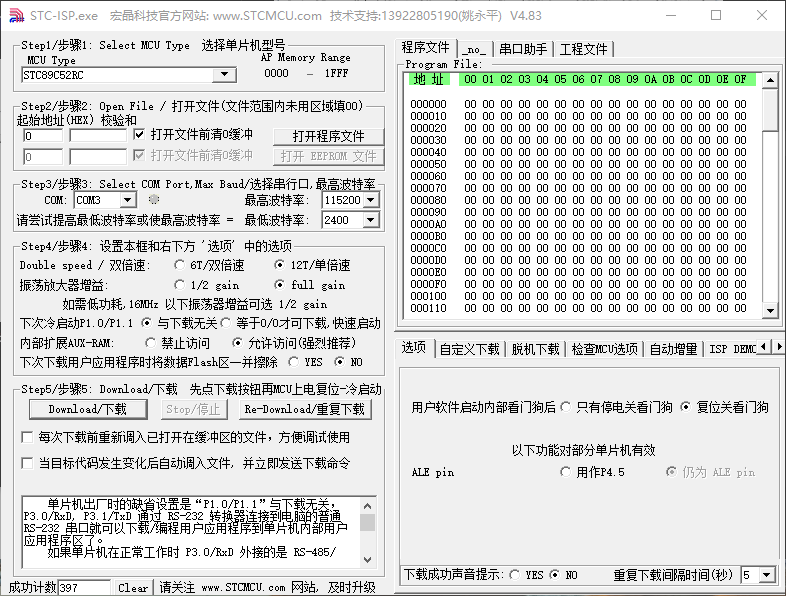

然后打开 STC 系列单片机的下载软件——STC-ISP

选择单片机型号，现在用的单片机型号是 STC89C52RC
单击“打开程序文件”，找到 .HEX 文件，单击打开
选择对应的 COM 口，波特率使用默认的就可以
其他选项均为默认

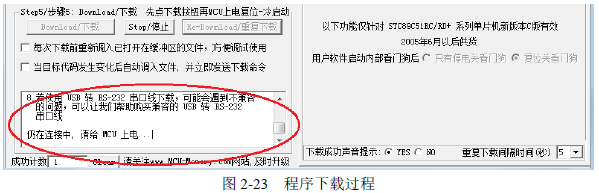

因为 STC 单片机要冷启动下载，就是先点下载，然后再给单片机上电，所以先关闭板子上的电源开关，然后单击 Download 按钮，等待软件提示请上电后，再按下板子的电源开关，就可以将程序下载到单片机里面了

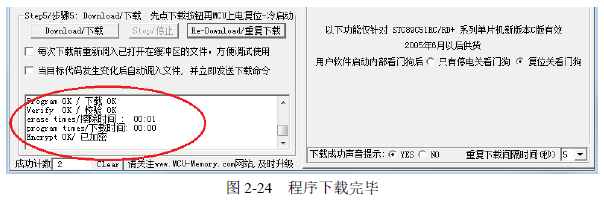

当软件显示“已加密”就表示程序下载成功了

Keil调试

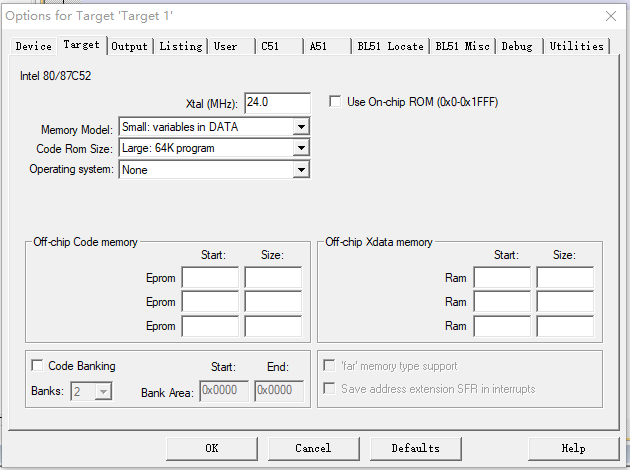

选择 Keil 菜单项的 Project-> Options for Target 'Target1'...进入属性页

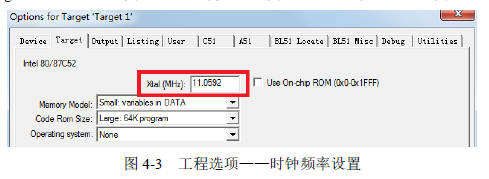

找到里边的Xtal(MHZ)这个位置

这是填写进行模拟时间的晶振选项，使用的板子的晶振是11.0592MHz，所以这个地方要填上11.0592

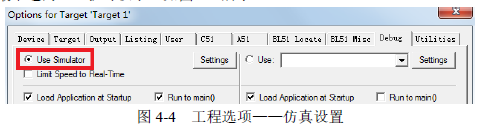

然后找到Debug这个选项卡，选择左侧的Use Simulator ，然后点击OK按钮就可以了

选择菜单项Debug->Start/Stop Debug Session ,或者单击快捷按钮

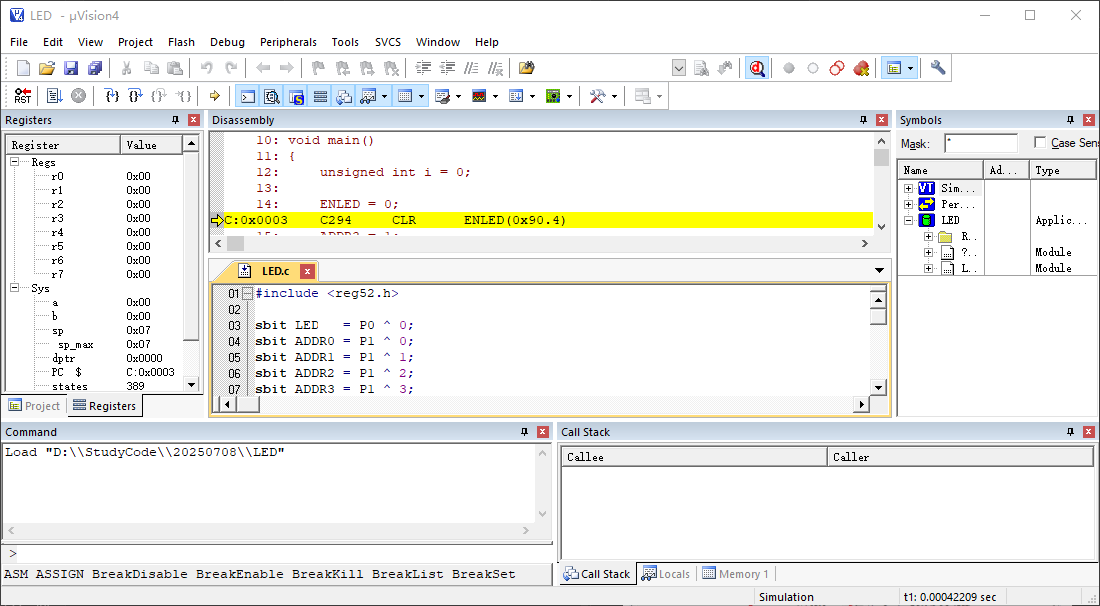

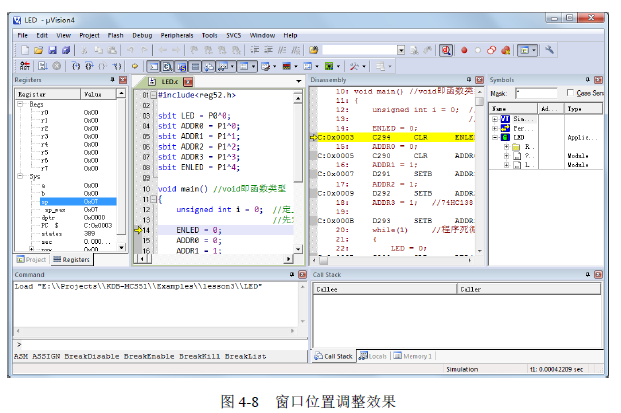

就会进入到一个新的界面

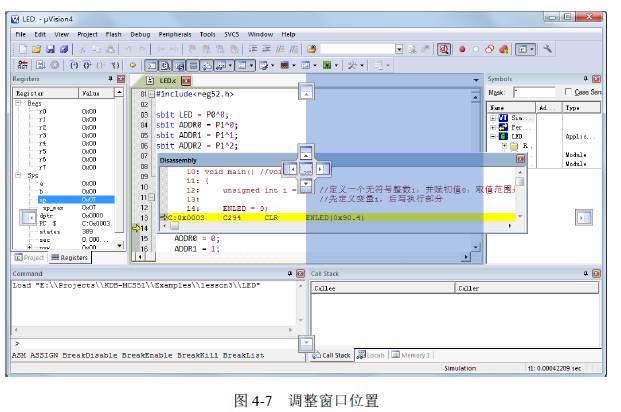

最左侧那一栏显示单片机一些寄存器的当前值和系统信息，最上边的那一栏是Keil将C语言转换成汇编的代码，下边就是写C语言的程序，调试界面包含很多子窗口，都可以通过View中的选项打开和关闭，窗口位置可以直接拖放来改变

在C语言的源代码和反汇编窗口内部都有一个黄色的箭头，这个箭头所代表的就是程序当前运行的位置，因为反汇编内的代码就由源文件编译生成的，所以它们指示的是相同的实际位置。在这个调试界面里，可以看到程序运行的过程。

在左上角的工具栏有这样三个按钮：
第一个标注RST字样的是复位，单击一下后，程序就会跑到最开始的位置运行；
右侧紧挨着的按钮是全速运行，单击一下之后，程序就会全速跑起来；
右边打叉的是停止按钮，当程序全速运行起来，可以通过单击第三个图标来让程序停止，观察程序运行到了哪里。
单击一下复位，就会发现C语言程序左侧有灰色或者绿色，有的地方还保持了原来的白色，可以在全灰色的位置双击设置断点。

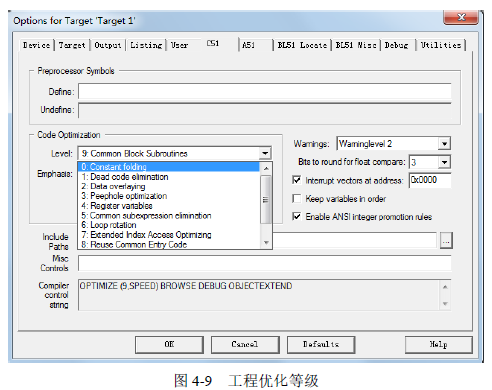

有的位置可以设置断点，有道地方不可以设置断点，是因为 Keil 软件本身具备程序优化功能，如果想要在所有的代码位置都能设置断点，可以在工程选项里面把优化等级设置为0，就是告诉 Keil 不要进行优化。

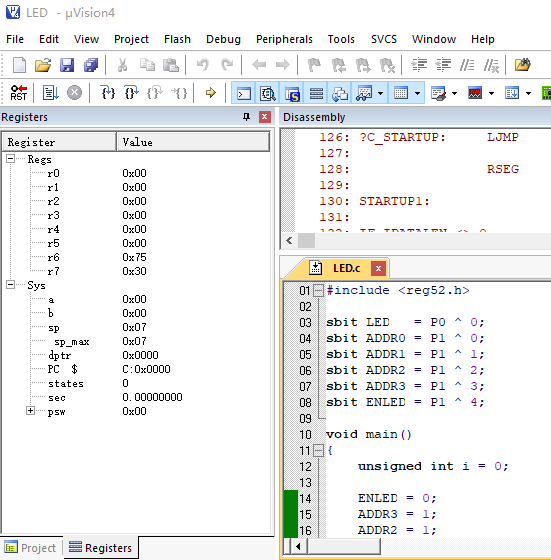

在最左侧的register那个框内，有一个sec选项，这个选项显示的就是单片机运行了多少时间。单击一下复位按钮，会发现这个sec变成了0

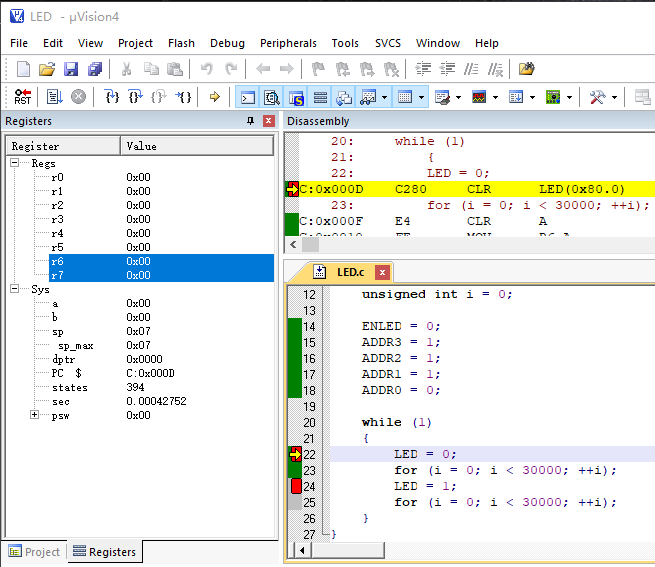

运行到第一个断点处，时间变成了0.00042752秒

该处的优化等级是默认等级，即8，若是其他等级，时间会不一样，因为优化等级会直接影响程序的执行效率

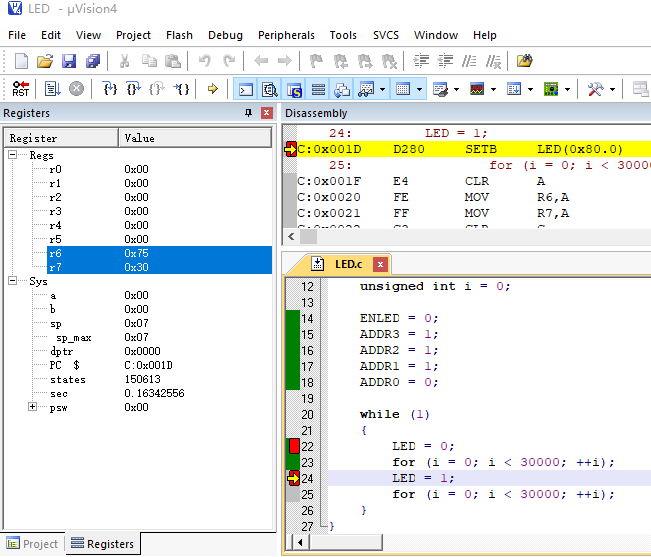

再单击一下全速运行后，运行至第二个断点，会发现sec变成了0.16342556秒

减去第一个断点的时间，即是两个断点间程序的运行时间，也就是for循环的运行时间，即延时时间。此处延时时间是0.16299804秒，也就是差不多163毫秒

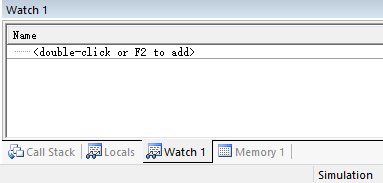

实际上，进入debug模式后，除了可以看程序运行的时间外，还可以观察各个寄存器、各个变量的数值变化情况。单击View菜单内的Watch Windows->Watch 1，可以打开变量的观察窗口

在这个窗口内，可以通过双击或者按F2键，然后输入想要观察的变量或者寄存器的名字，后边就会显示出它的数值，这个功能在调试程序中经常会用到。

取摸软件

取模软件的使用

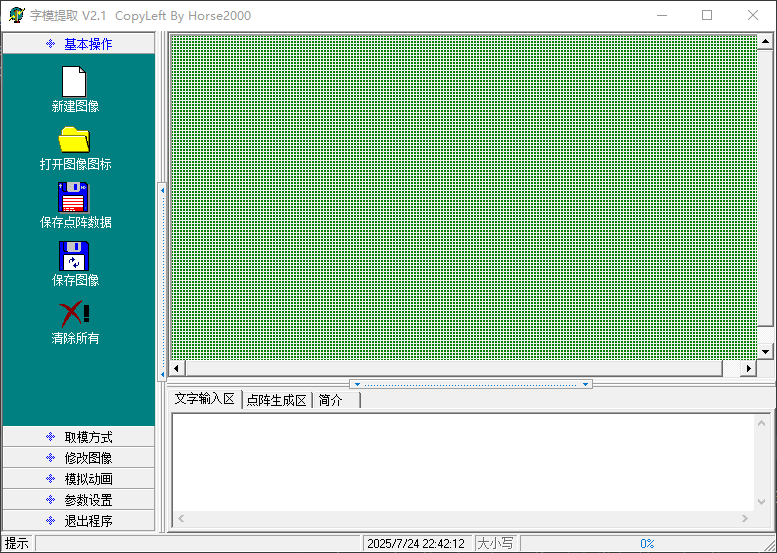

打开取模软件

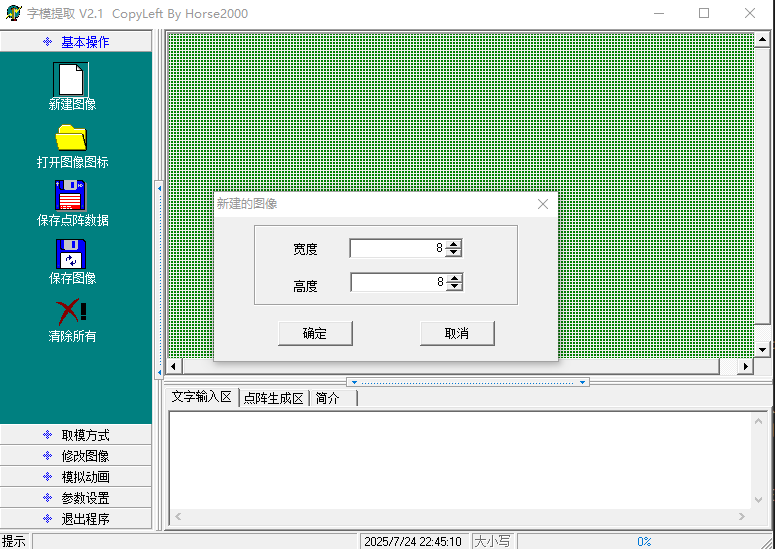

单击“新建图像”后，根据开发板上的点阵，设置宽度和高度为8后，单击“确定”

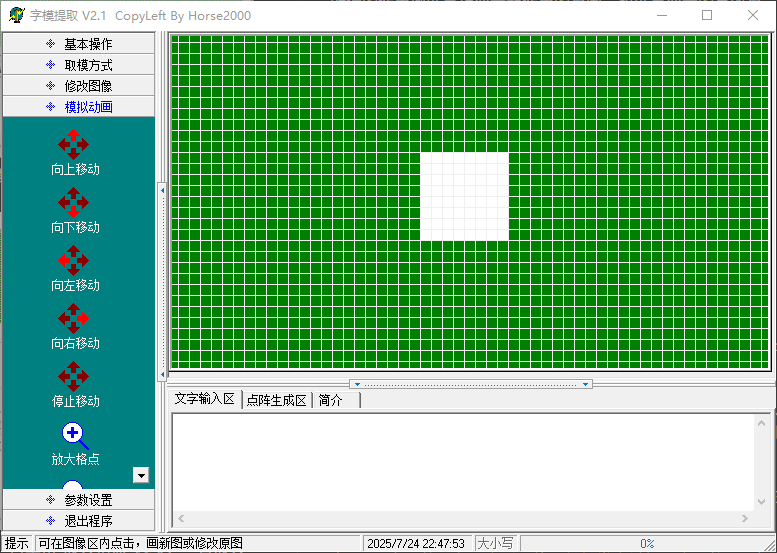

单击左侧的“模拟动画”命令，再单击“放大格点”选项，一直放大到最大，就可以在8 * 8的点阵图形中用鼠标填充黑点画图形了

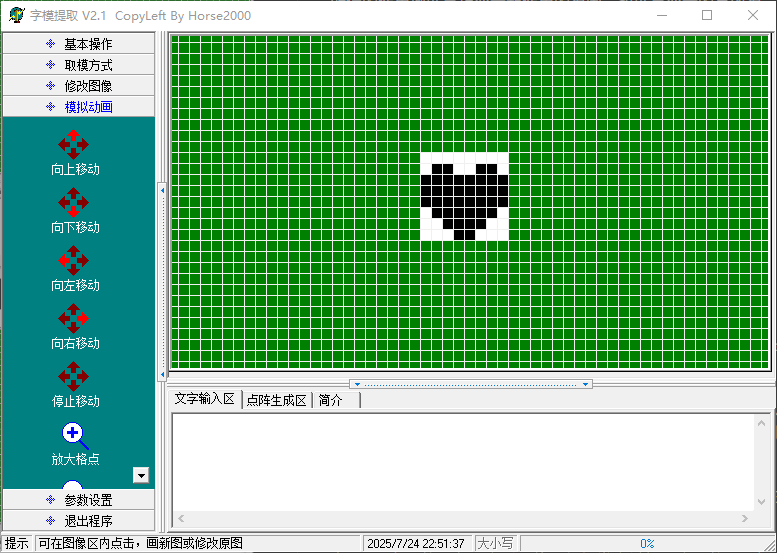

画出一个心形图形

填满该图，最终出现效果图

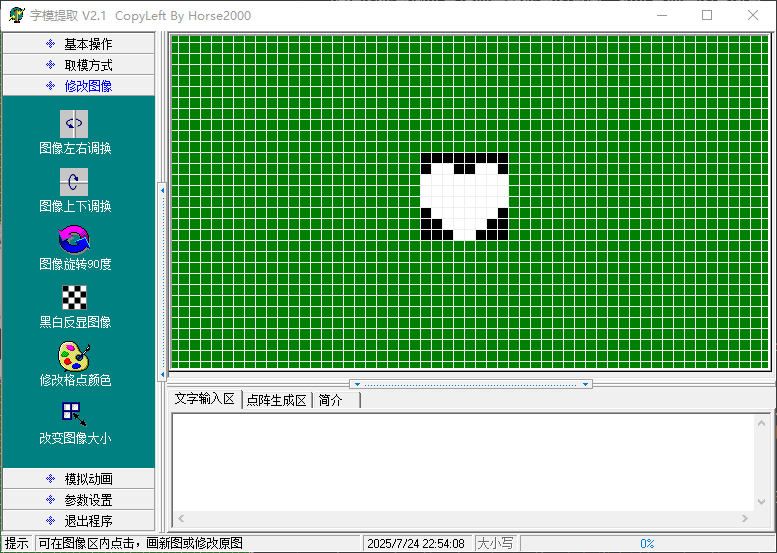

由于字模提取软件是把黑色的取为1，白色的取为0，但是点阵中，1为LED熄灭，0为LED点亮，我们需要的是黑色部分点亮，所以需要选择“修改图像”菜单中的“黑白反显图像”选项

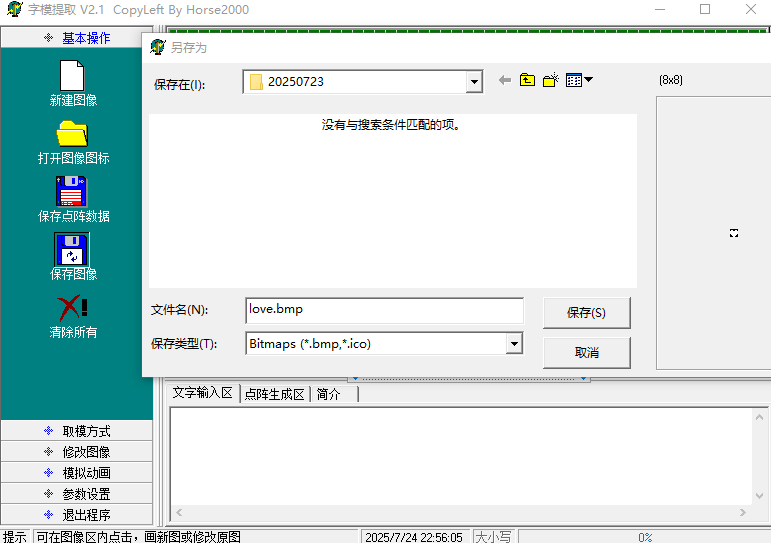

单击“基本操作”菜单中的“保存图像”命令，就可以保存图像，下次可以再次使用或者编辑

当然也是可以不保存的，单击“参数设置”菜单中的“其他选项”命令

由于P0口控制的是一行，所以选择“横向取模”选线，如果控制的是一列，就选择“纵向取模”。
选中“字节倒序”选项，是因为左边是地位DB0，右边是高位DB7，所以是字节倒序。
选择完毕之后，单击“确定”

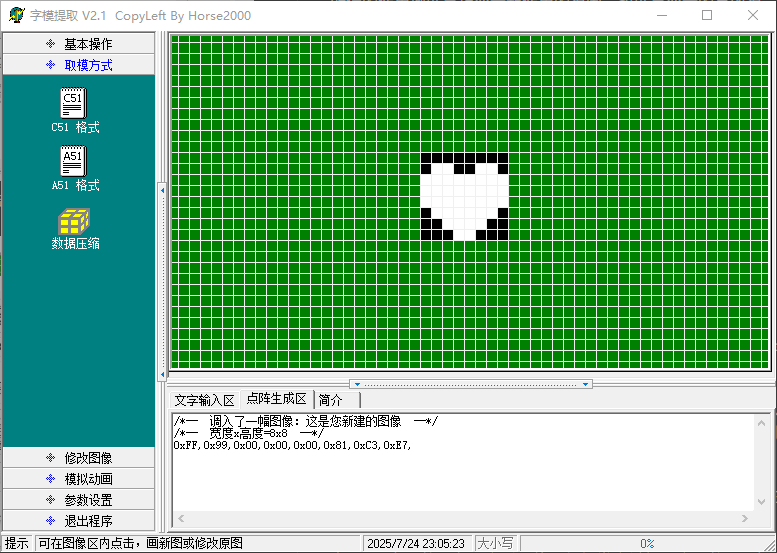

选择“取模方式”命令，单击“C51格式”后，在“点阵生成区”自动产生了8个字节的数据，这8个字节的数据就是取出来的“模”
