CCNA学习笔记14--静态路由的负载均衡（实验）

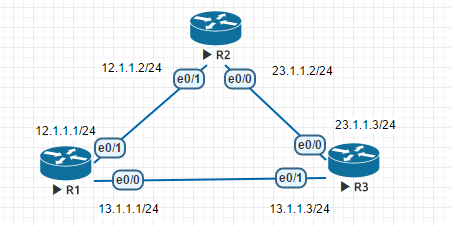

实验拓扑：

实验目的：
R2访问13.1.1.0网段的时候，实现负载均衡。在本实验的时候，就是指R2能ping通13.1.1.1/24
实验步骤：

1.基本配置

2.配置对应的IP地址

3. 使R2可以ping通13.1.1.0/24这个网段

R2(config)#ip route 13.1.1.0 255.255.255.0 12.1.1.1

R2(config)#ip route 13.1.1.0 255.255.255.0 23.1.1.3

R1(config)#ip route 23.1.1.0 255.255.255.0 13.1.1.3

4. 在R2打开ICMP的提示信息也便我们观察

R2#debug ip icmp

5. 在R2关闭Cisco的CEF转发，以便我们观察

R2(config)#no ip cef

6. 测试

R2#ping 13.1.1.1

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 13.1.1.1, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms

R2#

*May 22 05:43:52.786: ICMP: echo reply rcvd, src 13.1.1.1, dst 23.1.1.2, topology BASE, dscp 0 topoid 0

*May 22 05:43:52.786: ICMP: echo reply rcvd, src 13.1.1.1, dst 12.1.1.2, topology BASE, dscp 0 topoid 0

*May 22 05:43:52.787: ICMP: echo reply rcvd, src 13.1.1.1, dst 23.1.1.2, topology BASE, dscp 0 topoid 0

*May 22 05:43:52.787: ICMP: echo reply rcvd, src 13.1.1.1, dst 12.1.1.2, topology BASE, dscp 0 topoid 0

*May 22 05:43:52.788: ICMP: echo reply rcvd, src 13.1.1.1, dst 23.1.1.2, topology BASE, dscp 0 topoid 0
