总线仲裁和周期

出现背景

多设备同时想用总线，规矩就是规矩，你们总得遵守吧，所以得有个先来后到



仲裁

基本思路：三根线：BG总线允许，相当于圣旨。BR总线请求，相当于请求。BS总线忙，获得了圣旨/神器的设备昭告天下，其他设备就不请求了。设备都是很有素质的人，只有真正占用了圣旨才会使用BS，绝对不会骗人假传BS呢！



链式查询方式：圣旨按照先后链式接受，前面的就是爷，优先级永远比后面的高



计数器查询方式：圣旨按照计数器挨个访问，可编程，避免了前面的永远是爷的现象



独立请求方式：每个设备都有独立的三根线，由仲裁电路集中决策分配给谁，速度快，以前都是圣上扔下来圣旨自己抢，这次是直接做决定了



以上三种属于集仲裁方式



分布仲裁方式，每个设备有自己的仲裁器和仲裁号，具体原理不甚了解



周期

总线传输的本质是两个设备的信息交流，那么本质上等价于两个电脑的网络信息传输，那么不可避免的涉及到信息的确认问题，提供可靠传输问题。



总线周期的四个阶段：

1、申请分配阶段：传输请求和总线仲裁

2、寻址阶段：地址线上电平

3、传输阶段：数据线上电平，一般也有设备返回相应电平

4、结束阶段：主模块的有关信息从系统总线上撤除，让出总线使用权





传输有几种方式：

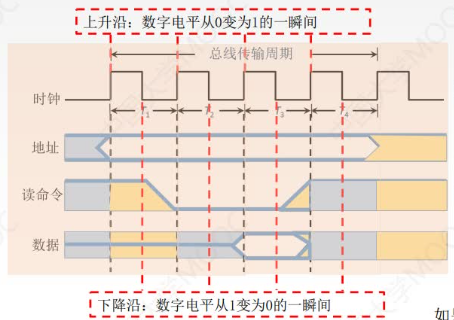

同步通信：统一时钟控制，缺点是有可能设备比较忙，时间到了没完成任务就浪费了

异步通信：应答方式。分为不互锁、半互锁、全互锁三种方式

　　不互锁：我请求不管你执行没，到时间就拿走，空的也拿走

　　半互锁：你完成后我拿走，至于你保持多长时间我不管

　　全互锁：你完成后我拿走，我撤销总线使用权时也告诉你一声，你也撤销了吧

半同步通信：同步和异步结合，设备忙不过来猪脑过载的时候发一个wait信号延长时钟周期

分离式通信：极致的卷王，设备处理过程总线是空闲的，它用这段时间处理另一个总线事务
