控制单元CU

控制单元通过控制某根线的开关选择来实现动态电路，即同一电路不同指令。

具体电路可以设计为贡献总线，单位时间只有一个成员使用总线。也可以专门设计总线，可以并行，但是要考虑某个设备同时被两个成员访问时候遇到的问题。

具体开关要根据输入的四种信息：指令寄存器内的指令，节拍发生器（时钟周期，节奏），标志位（负责实现if条件执行），FE IND EX INT（取址、间址、执行、中断四个周期）。

控制单元输出对应的一组控制命令，这组控制命令使得部分线通过，从而执行相关指令。



控制单元接受这些命令后可以设计专门电路去生成控制命令，也可以访问存储空间得到输入和输出的映射，这样的控制单元叫做微指令，优点是可编程灵活度高，缺点是速度慢。

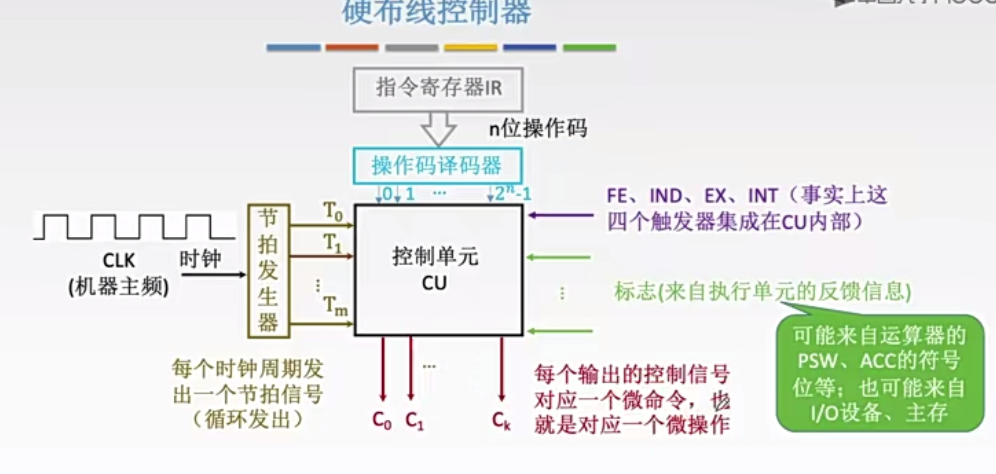

赋控制单元CU美图一张
