理解nordic ncs设备驱动模型--SPIM
一、 Zephyr Project介绍
Zephyr Project是Linux基金会推出的一个Apache2.0开源项目,版权非常友好,适合用于商业项目开发。包含RTOS、编译系统、各类第三方库。NCS中的例程基本都跑在Zephyr RTOS上,Zephyr不单单是一个用来做多线程的RTOS,它更大的价值在于其自带的各种开源的协议栈、框架、软件包、驱动代码等。如果不是为了使用这些现成的协议栈和软件包,只是单纯使用RTOS,就和其他RTOS没有区别了。
Zephyr采用Kconfig对这些软件包进行管理,可以方便地使能或剪裁。而为了使Zephyr自带的硬件驱动代码能够通用,Zephyr采用了DeviceTree来描述硬件。各个半导体厂商把自己的硬件描述成标准DeviceTree,并且按照Zephyr的接口提供驱动代码,然后一起提交给Zephyr。在方便地使用Zephyr中协议栈的同时,用户还能简单方便地使用到各个半导体厂家的硬件功能。
二、SPIM使用示例
1. prj.conf(系统剪裁)
#使能SPI驱动器
CONFIG_SPI=y
#如果使用SPI ASYNC
CONFIG_SPI_ASYNC=y
#使能RTT控制台
CONFIG_CONSOLE=n
CONFIG_UART_CONSOLE=n
CONFIG_LOG=y
CONFIG_USE_SEGGER_RTT=y
CONFIG_LOG_BACKEND_RTT=y
CONFIG_LOG_BACKEND_UART=n
2.设备树配置
//pinctrl 是一个模拟节点,用于引脚分配
&pinctrl {
spi_master_default: spi_master_default {
group1 {
psels = <NRF_PSEL(SPIM_SCK, 0, 4)>,
<NRF_PSEL(SPIM_MOSI, 0, 5)>,
<NRF_PSEL(SPIM_MISO, 0, 6)>;
};
};
spi_master_sleep: spi_master_sleep {
group1 {
psels = <NRF_PSEL(SPIM_SCK, 0, 4)>,
<NRF_PSEL(SPIM_MOSI, 0, 5)>,
<NRF_PSEL(SPIM_MISO, 0, 6)>;
low-power-enable;
};
};
};
//配置SPI1设备节点信息
my_spi_master: &spi1 {
compatible = "nordic,nrf-spim";
status = "okay";
pinctrl-0 = <&spi_master_default>;
pinctrl-1 = <&spi_master_sleep>;
pinctrl-names = "default", "sleep";
cs-gpios = <&gpio0 7 GPIO_ACTIVE_LOW>;
reg_my_spi_master: spi-dev-a@0 {
reg = <0>;
};
};
3.spim_driver.c编写
#include <zephyr/kernel.h>
#include <zephyr/device.h>
#include <zephyr/devicetree.h>
#include <zephyr/drivers/spi.h>
#include <zephyr/logging/log.h>
/* 1000 msec = 1 sec */
#define SLEEP_TIME_MS 200
//
#define MY_SPI_MASTER DT_NODELABEL(my_spi_master)
#define MY_SPI_MASTER_CS_DT_SPEC SPI_CS_GPIOS_DT_SPEC_GET(DT_NODELABEL(reg_my_spi_master))
//定义一个device,并通过设备树获取设备节点
const struct device *spi_dev = DEVICE_DT_GET(MY_SPI_MASTER);
//RTT logger info
#define LOG_MODULE_NAME spi_master
LOG_MODULE_REGISTER(LOG_MODULE_NAME);
/**
* @brief 初始化SPI设备
*
* 该函数用于初始化SPI主设备及其相关的片选GPIO引脚。
* 主要包括获取设备句柄、检查设备是否就绪等操作。
*
* @param 无
*
* @return 无
*/
static void spi_master_init(void)
{
//spi_dev = DEVICE_DT_GET(MY_SPI_MASTER);
if(!device_is_ready(spi_dev)) {
printk("SPI master device not ready!\n");
}
struct gpio_dt_spec spim_cs_gpio = MY_SPI_MASTER_CS_DT_SPEC;
if(!device_is_ready(spim_cs_gpio.port)){
printk("SPI master chip select device not ready!\n");
}
}
static struct spi_config spi_cfg = {
.operation = SPI_WORD_SET(8) | SPI_TRANSFER_MSB,
.frequency = 4000000,
.slave = 0,
//通过reg_my_spi_master找到父节点(spi1),并获取cs-gpios节点spec
//.cs = {.gpio = MY_SPI_MASTER_CS_DT_SPEC, .delay = 0},
//或者通过父节点找到cs_gpios节点信息
.cs = {
.gpio = {
.port = DEVICE_DT_GET(DT_GPIO_CTLR(DT_NODELABEL(my_spi_master), cs_gpios)),
.pin = DT_GPIO_PIN(DT_NODELABEL(my_spi_master), cs_gpios),
.dt_flags = GPIO_ACTIVE_LOW,
},
.delay = 0,
}
};
/**
* @brief 通过SPI总线同时发送和接收数据
*
* @param tx_buffer 指向发送数据缓冲区的指针
* @param rx_buffer 指向接收数据缓冲区的指针
* @param len 要传输的数据长度(字节数)
*
* @return 返回spi_transceive函数的执行结果,通常为0表示成功,负值表示失败
*
* 该函数使用SPI全双工通信方式,同时发送和接收指定长度的数据。
* 发送数据来自tx_buffer,接收到的数据存储在rx_buffer中。
*/
static int spim_write_read_data(uint8_t *tx_buffer, uint8_t *rx_buffer, size_t len)
{
const struct spi_buf tx_buf = {
.buf = tx_buffer,
.len = len,
};
const struct spi_buf_set tx = {
.buffers = &tx_buf,
.count = 1
};
struct spi_buf rx_buf = {
.buf = rx_buffer,
.len = len,
};
const struct spi_buf_set rx = {
.buffers = &rx_buf,
.count = 1
};
return spi_transceive(spi_dev, &spi_cfg, &tx, &rx);
}
int main(void)
{
int ret;
uint8_t tx_buffer[2] = {0x00,0x01};
uint8_t rx_buffer[2];
spi_master_init();
LOG_INF("SPI master example started\n");
while (1) {
ret = spim_write_read_data(tx_buffer,rx_buffer,2);
if(ret != 0){
LOG_INF("SPI master error: %i\n", ret);
}
k_msleep(SLEEP_TIME_MS);
LOG_INF("APP Running\r\n");
}
return 0;
}

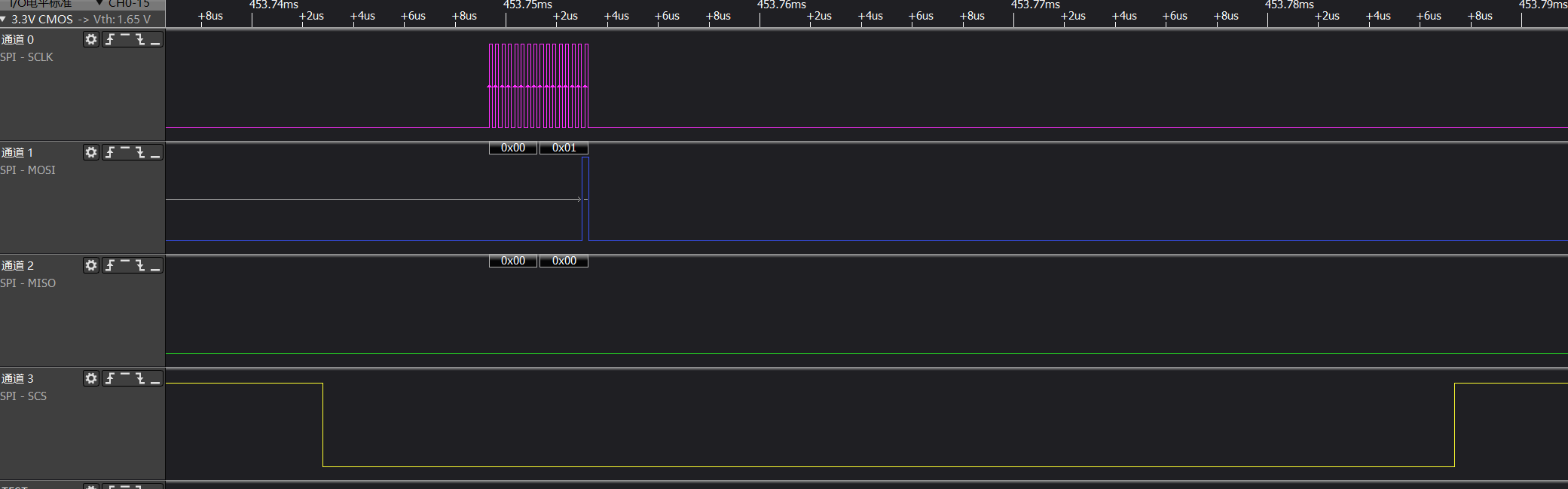

4.spi发送实测波形

可以看到,CS引脚的拉低时间过长,约48us,后续会介绍通过nrfx配置寄存器的方式,直接配置spi驱动器,解决该问题。
