星闪（Bear Pi-H2821）开发板带宽、功耗测试

一、开发环境

1. 硬件：H2821星闪开发板*2（BS21，BLE、SLE二合一），TypeC数据线*2



性能参数：

• 支持 BLE4.0/4.1/4.2/5.0/5.1/5.2/5.3/5.4 和 SLE1.0 双模共存

• RISC-V 高性能 32bit CPU，最大主频支持 64MHz，支持浮点，支持 SWD。

• 内置 160KB的SRAM和512KB的Flash。

• 支持加密：AES（Advanced Encryption Standard）、SM4 和 TRNG（True Random Number Generator

• 支持丰富的对外接口

  • AFE（Analog Front-End）

  • 传感器通路（General Analog Front-End）：支持 8 ch 13bit 1.6Msps SAR ADC，支持单端/差分/扫描模式，支持过采样和 buf 功能。

  • 音频通路（Audio Analog Front-End）：支持复用 13bit SAR ADC，降采 样到 16ksps/8ksps；支持 40dB 倍放大。

  • 支持 2×I2C（The Inter-Integrated Circuit），可配置为 Master 和 Slave。

  • 支持 1 路 2 通道 I2S（Integrated Interchip Sound）/PCM（ Pulse Code Modulation）。

  • 支持 2 通道 PDM（Pulse Density Modulation）接口。

  • 支持 3×SPI（Serial Peripheral Interface），支持 master 和 slave 模式可配。

  • 支持 3×UART（Universal Asynchronous Receiver-Transmitter ），最大速率 4Mbit/s，其中 2 个 4 线 UART。

  • 支持 6×PWM（Pulse Width Modulation）。

  • 支持 USB2.0（Universal Serial Bus），支持 FS/HS mode，最大支持 480Mbit/s。

  • 支持 NFC Type2 Tag 功能，支持 NFC 场唤醒功能。

  • 支持 QDEC（QuaDrature EnCoding ）接口。

  • 支持 KeyScan 功能。

  • 支持 29 个 GPIO（General-Purpose Input/Output）。

2. 软件：串口工具（SSCOM等）、VScode、deveco-device-tool、DevTools_CFBB、BurnTool_H2821

具体可参考小熊派社区：

https://www.bearpi.cn/core_board/bearpi/pico/h2821/software/环境搭建windows.html

二、流测试结果

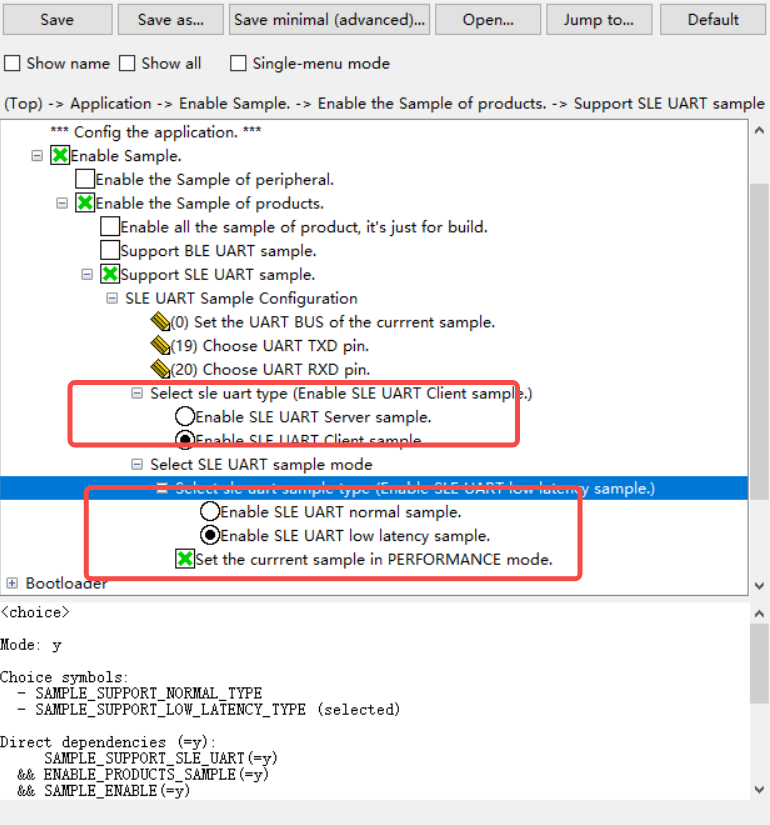

1. 选择SDK中的流测试例程，为两个开发板分别烧录SLE Server和SLE Client例程。

2. 修改代码

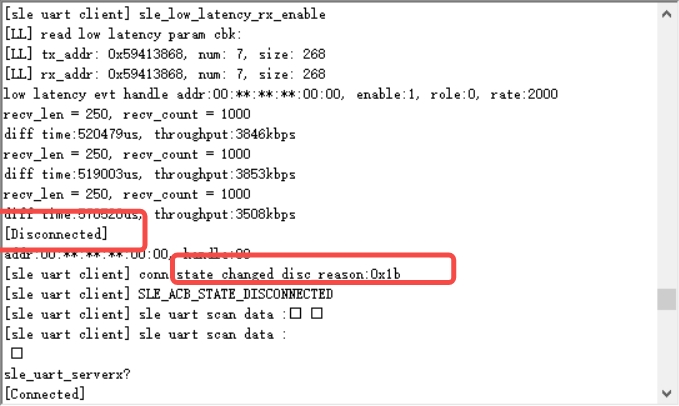

实际测试中，会出现经常断开连接的问题

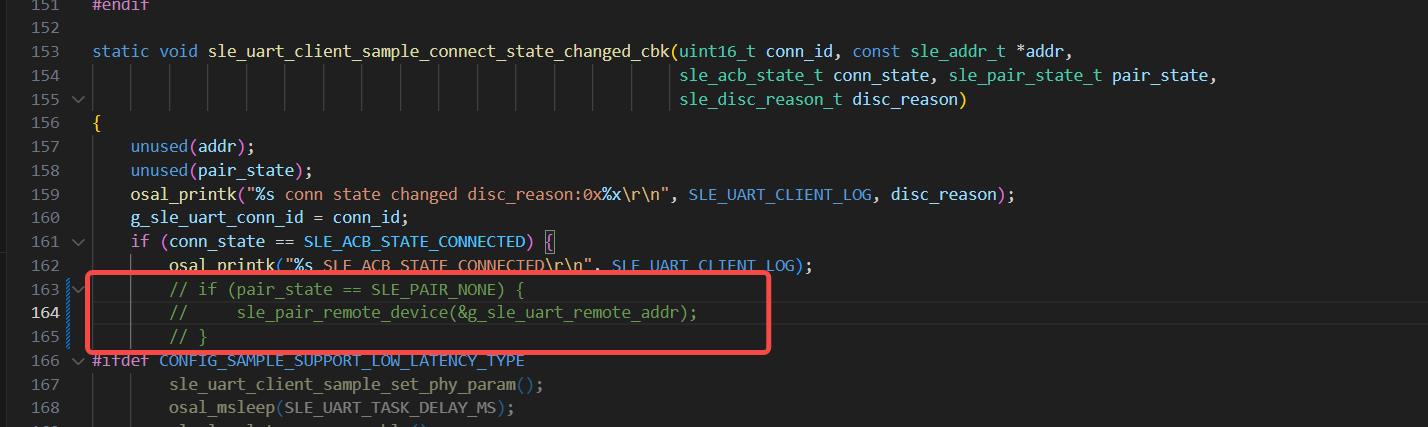

需要将sle_uart_client.c中的以下部分代码注释：

3. 流测速结果

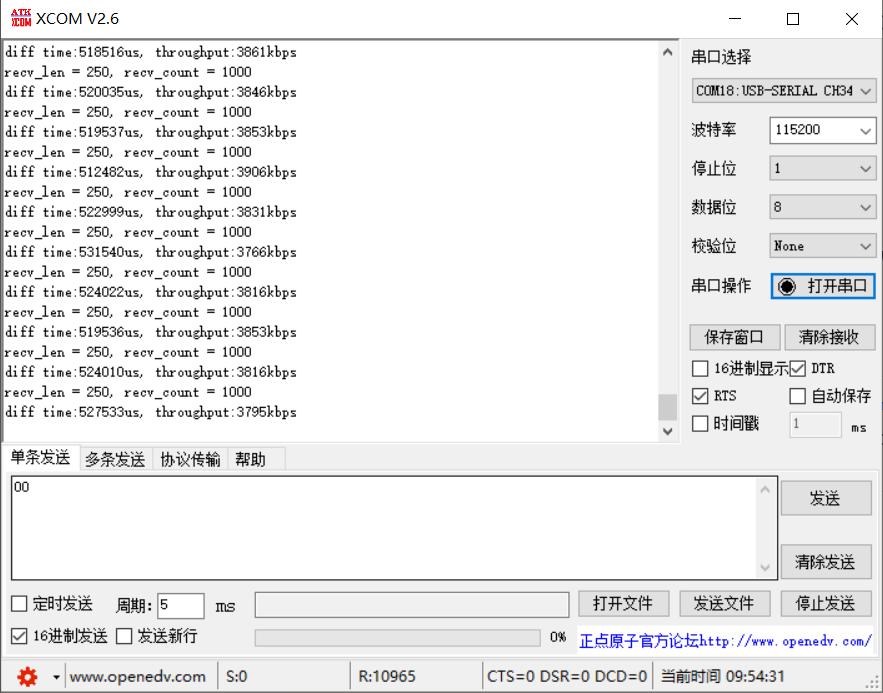

4. 使能4M PYH：在开发板板载天线，且两板距离紧挨时，速度可以达到3.8M bps（475KB/s）

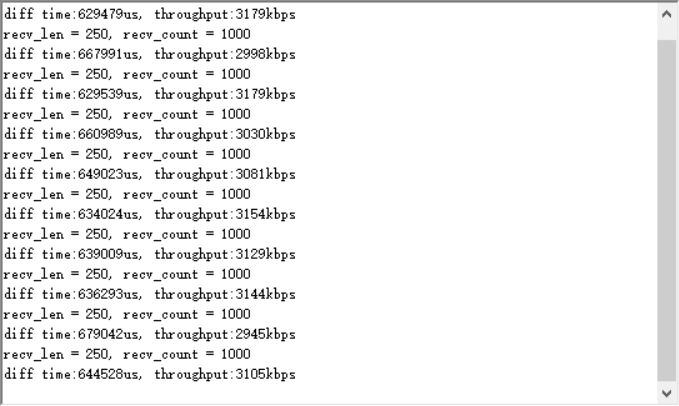

两板距离2米左右时，仍然可以达到3M bps

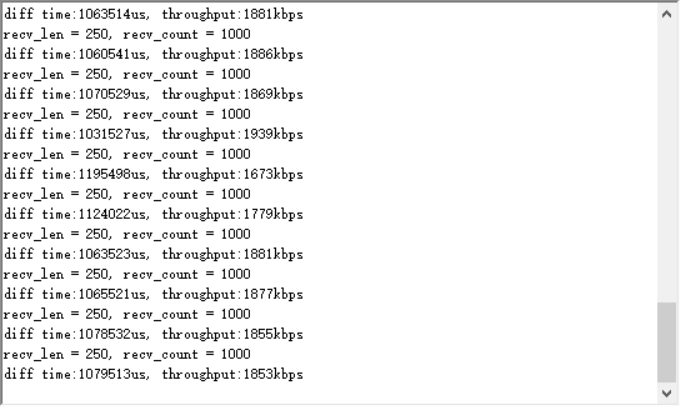

2. 使能2 M pyh：速度可以达到1.8M bps

4. 功耗表现

由于开发板硬件设计，无法直接测试星闪SOC的功耗，可以参考sle测速前后的电流变化来评估：（单芯片的功耗见下一篇博客）

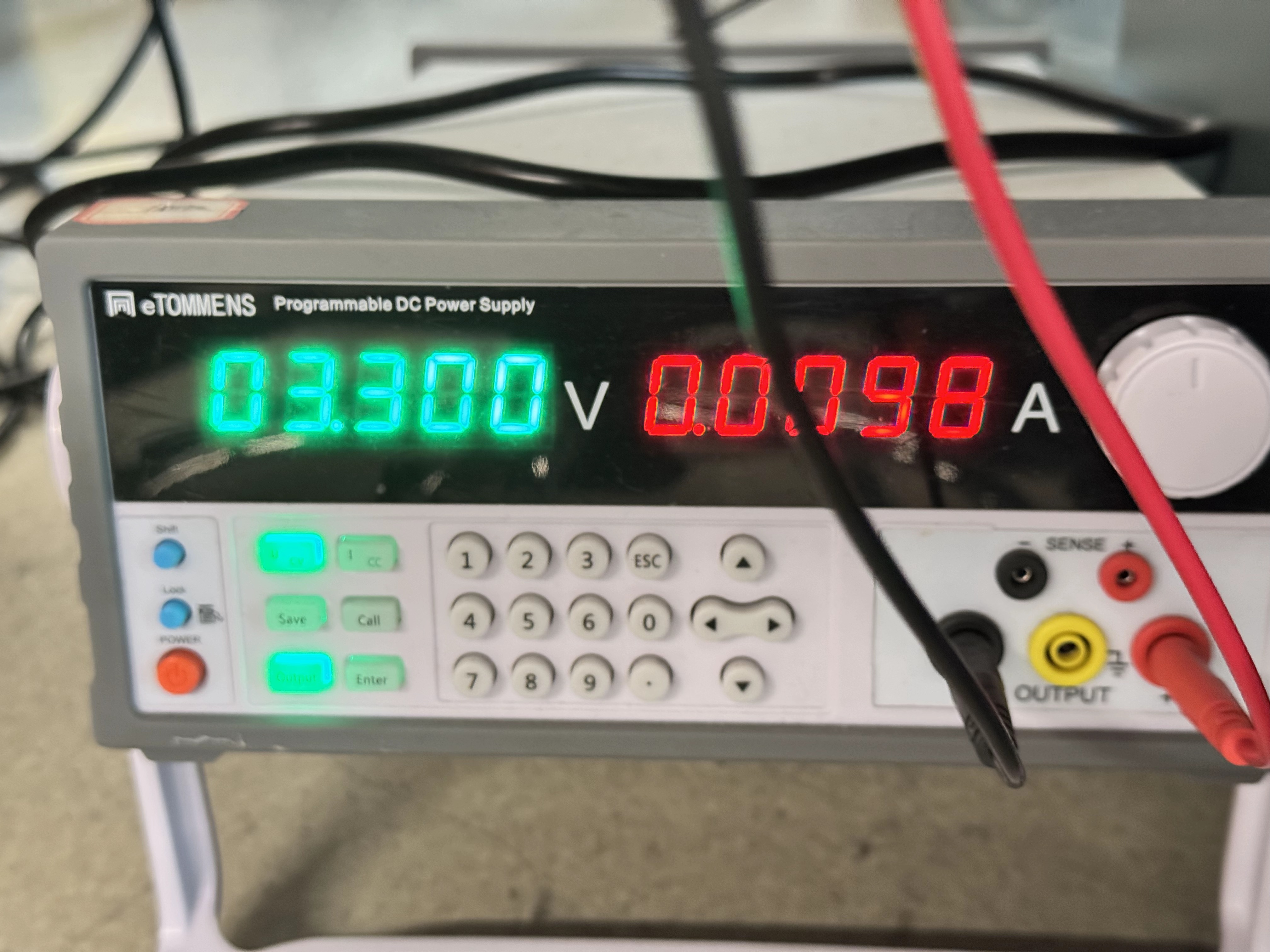

测试环境：采用直流电源给Server端供电（左），串口给Cilent端供电并打开串口工具查看测试带宽（右）

Server端：4M pyh测速时电流：10.5mA；2M PHY电流：9.8mA

Server端：非测速状态电流：4-6mA

5. 传输时延

经过测试，短包传输时延在2M、4M PHY下基本一致，平均传输时延约为30ms。

三、总结

1. 总结：

SLE在满速流测试时，传输时延约30ms。

设置sle PHY =4M时：开发板最大电流10.5mA（@3.3V），带宽最大3.8Mbps,

设置sle PHY =2M时：开发板最大电流9.8mA（@3.3V），带宽最大1.8Mbps,

2. 问题

由于目前星闪相关SDK是半开源，因此与功耗相关、sle的射频参数等没办法更详细地测试，需要等官方全部开放相关SDK。开发工作也会带来些许不便。在全开源的基础上，目前的功耗水平及带宽有望进一步降低。
