PLC通过modbus转profinet网关连接湿度传感器操作步骤

Modbus转Profinet网关可以连接不同系统和设备，有些现场需要实时监测环境参数，但大由于当时环境仪表设备不能达到直连效果，通过Modbus转Profinet网关，湿度传感器的数据可以被准确、可靠地传输到监控系统中，为生产运作提供全面的数据支持。





Modbus转Profinet网关接湿度传感器的操作步骤主要包括硬件连接、软件配置以及数据传输测试。

硬件连接：

准备好所需的设备，包括Modbus转Profinet网关、湿度传感器、网线以及12V电源。

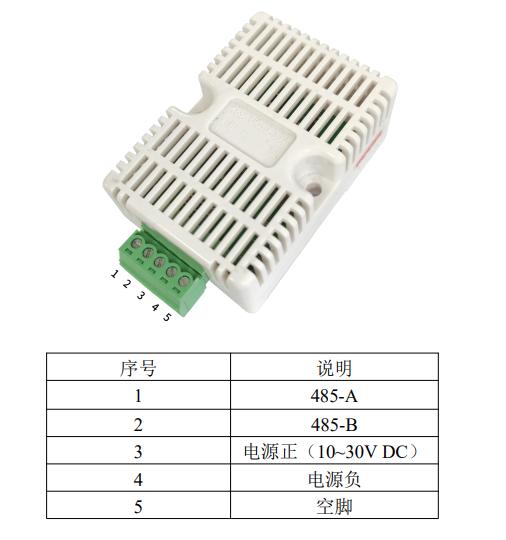

将湿度传感器的Modbus接口通过线缆连接到网关的对应Modbus接口上。

确保连接正确，如A接A，B接B。

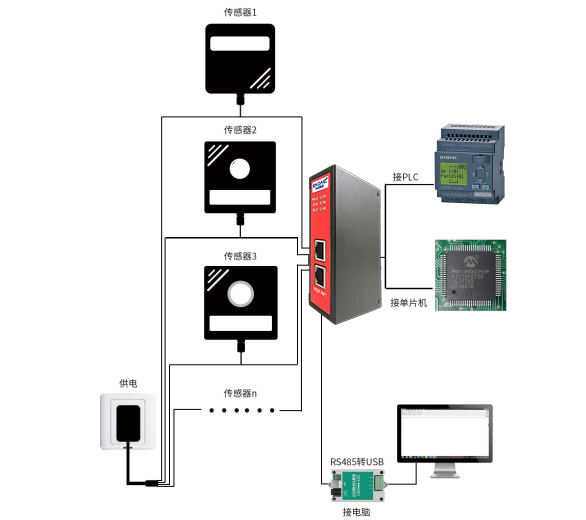

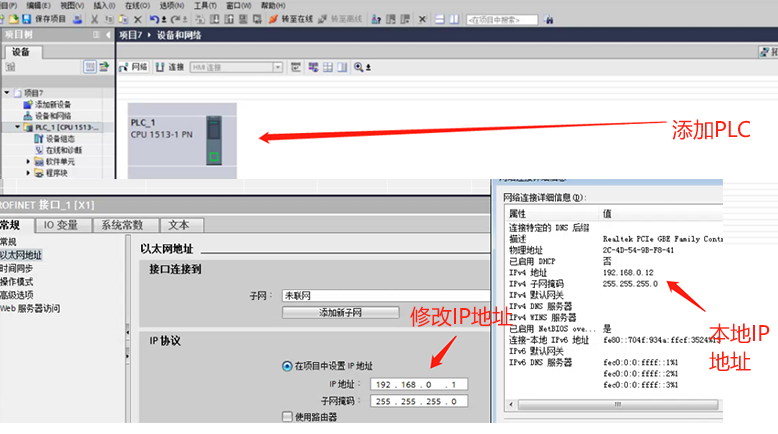

将网关接入Profinet网络中，并确保网关的IP地址与Profinet网络在同一网段内。

软件配置：

打开网关配置软件，新建工程，并选择对应的设备类型。

在软件中设置Modbus从站地址和Profinet主站地址。

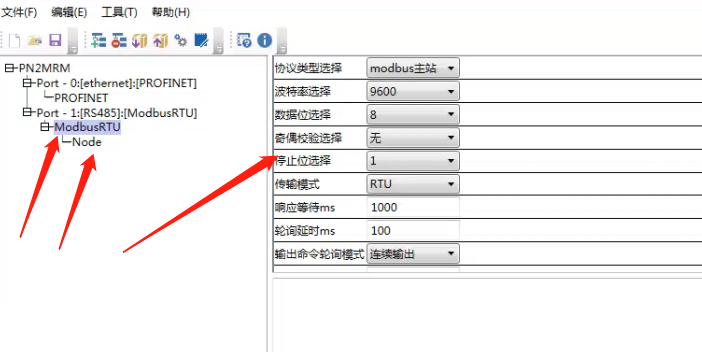

根据湿度传感器的Modbus参数（如波特率、数据位、停止位等）进行配置，确保软件设置与传感器匹配。

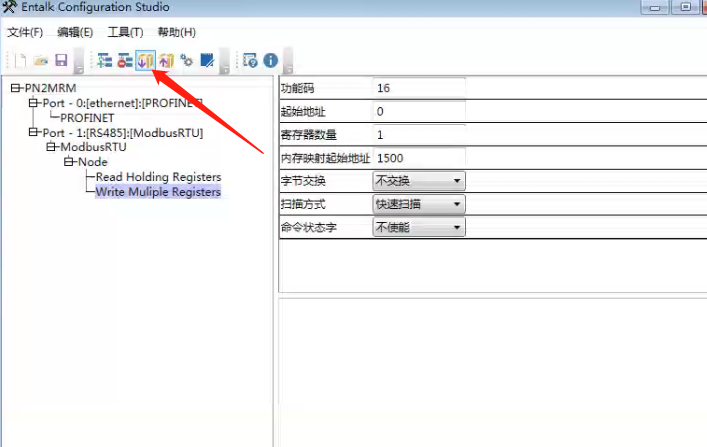

增加要采集的湿度数据。通常，湿度数据的寄存器地址会在传感器的技术文档中提供。

下载配置到网关中。

数据传输测试：

在配置完成后，进行数据传输测试。通过在Profinet主站上读取Modbus从站的湿度数据，验证数据传输是否正常。同时，可以尝试在Modbus从站（湿度传感器）上写入数据，以验证Profinet主站是否能正确接收并处理这些数据。
