profinet转CANopen网关在博图的profinet从站配置步骤

profinet转CANopen网关在博图的profinet从站配置步骤

Profinet转CANopen网关（XD-COPNm20）是一种用于实现CANopen设备与Profinet网络连接起来进行设备之间的数据交换和通信的设备。CANopen和Profinet是两种常见的工业通信协议，它们在自动化控制系统中有着广泛的应用。因此CANopen转Profinet网关在此等情况下使用，用户可以实现对智能设备和传感器的远程监控和控制，提升了生产效率和管理水平。

下面介绍在博图如何配置profinet从站的步骤：

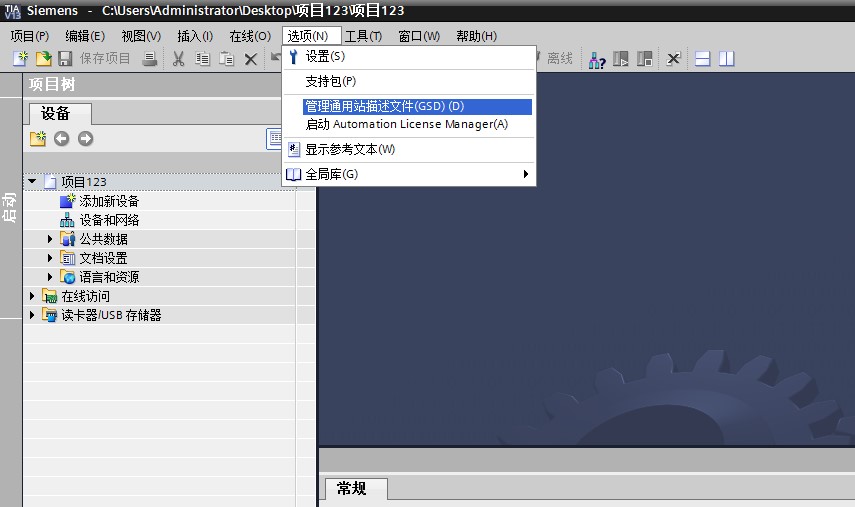

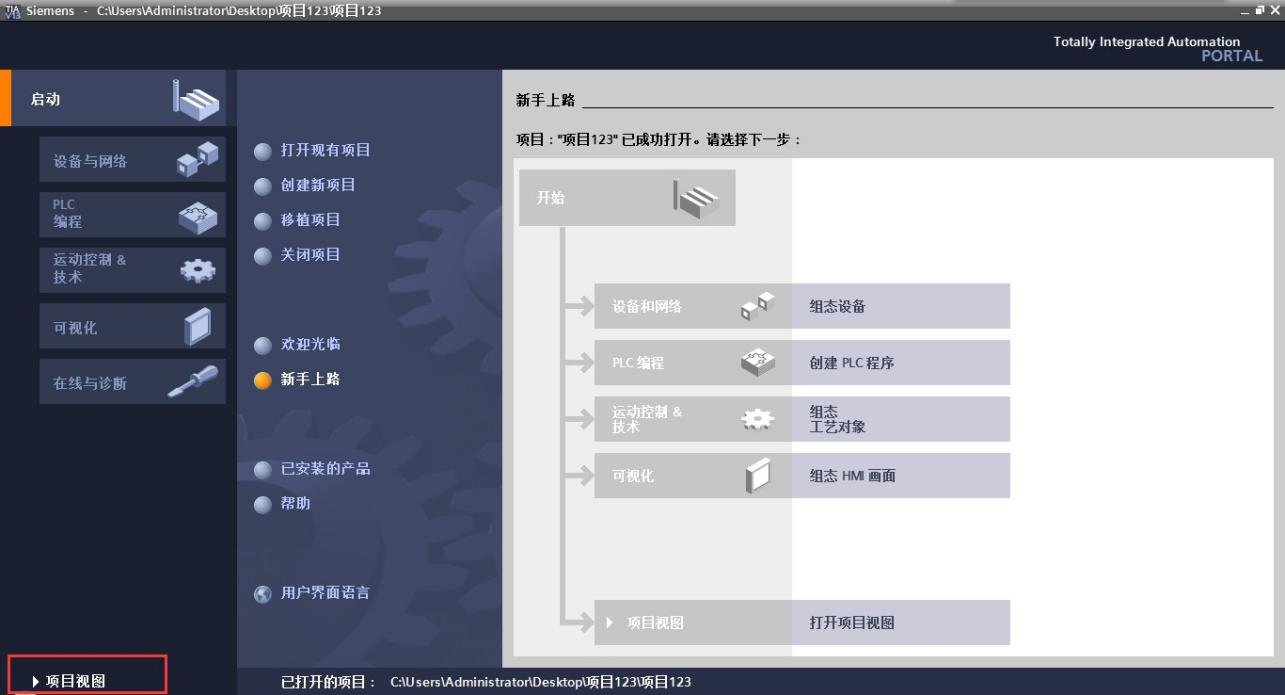

1、在博途中新建一个项目，通过“选项”——“管理通用站描述文件”添加网关的GSD文件。

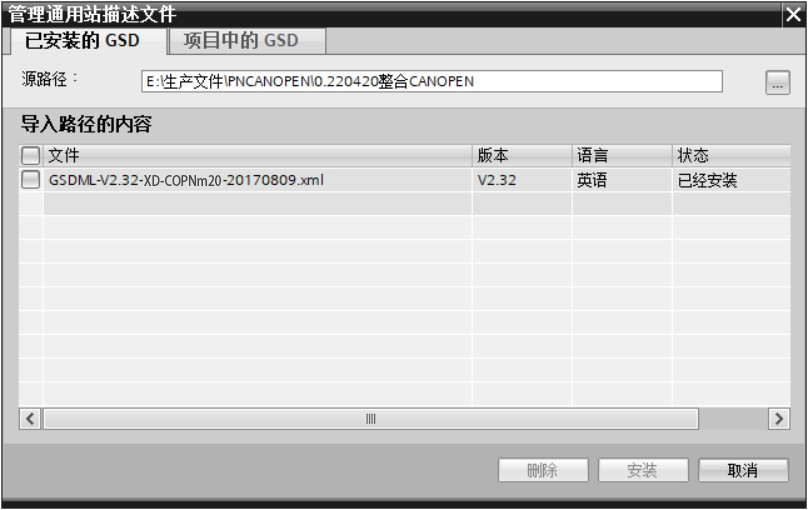

2、选择GSD文件所在的目录，点击“安装”，进行GSD文件安装：

3、在“设备和网络”中添加网关

4、给网关分配PLC，构建Profinet链接

5、双击网关的图标，进入设备视图，设置网关的IP地址、子网掩码、设备名称。

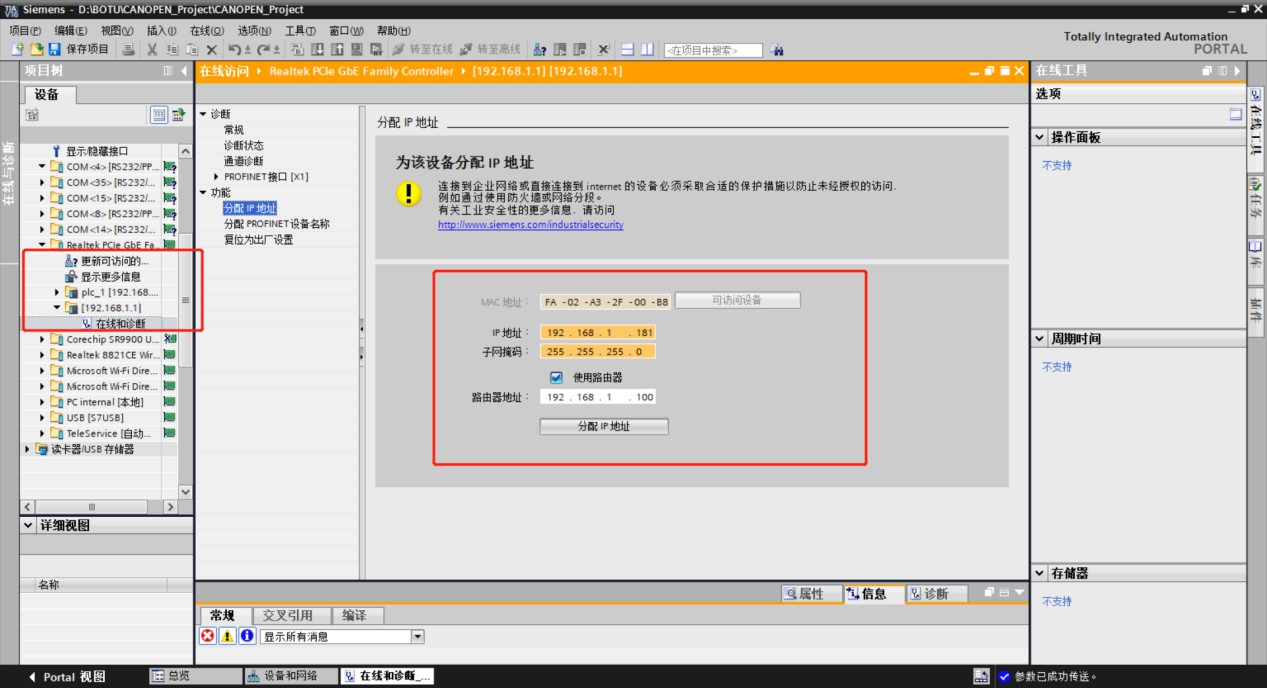

6、在线访问----修改实际PLC和网关的IP地址和名称（IP地址要和实际的PLC地址在同一网段，名称要和网关一致）

7、配置读写数据，根据CANOPEN的通讯数据多少，进行PLC输入输出长度设置，（长度不小于CANOPEN通讯的实际数据长度）

8、将程序编译下载，然后对照上位机的地址映射表，即可实现S7-1200读写网关的数据。
