使用EtherNET转Profinet网关在博图配置PROFINET从站

使用EtherNET转Profinet网关在博图配置Profinet从站

XD-EPPN20是兴达易控推出具有Profinet从站功能EtherNET转Profinet网关。EtherNET转Profinet网关主要功能是将Profinet网络和ETHERNET/IP网络连接起来。EtherNET转Profinet网关连接到Profinet总线中做为从站使用，连接到ETHERNET/IP 总线中做为从站使用。

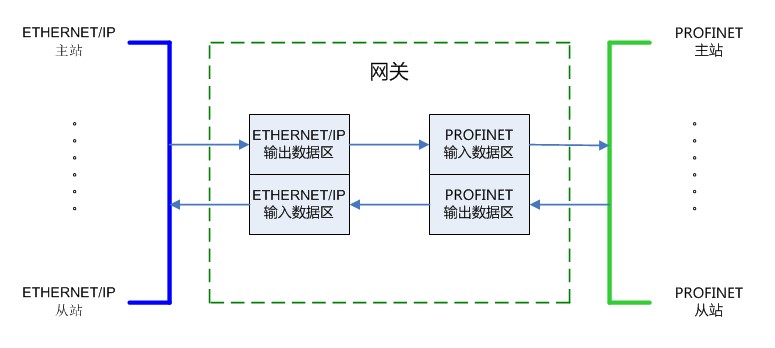

EtherNET转Profinet网关分别从Profinet一侧和EtherNET一侧读写数据，存入各自的缓冲区，网关内部将缓冲区的数据进行交换，从而实现两边数据的传输。

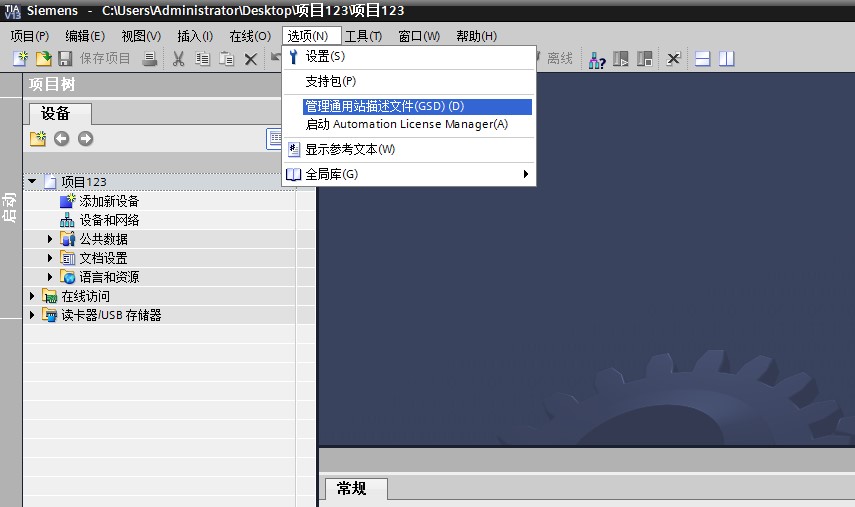

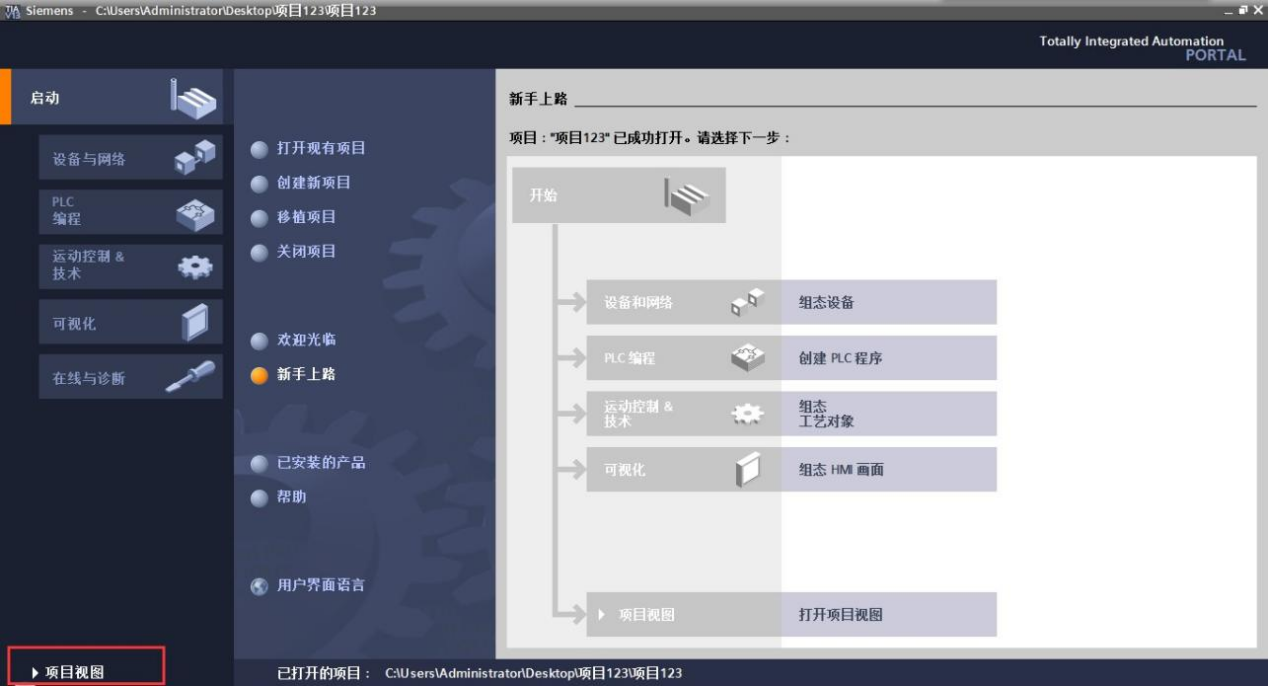

1、在博途中新建一个项目，通过“选项”——“管理通用站描述文件”添加网关的 GSD 文件。

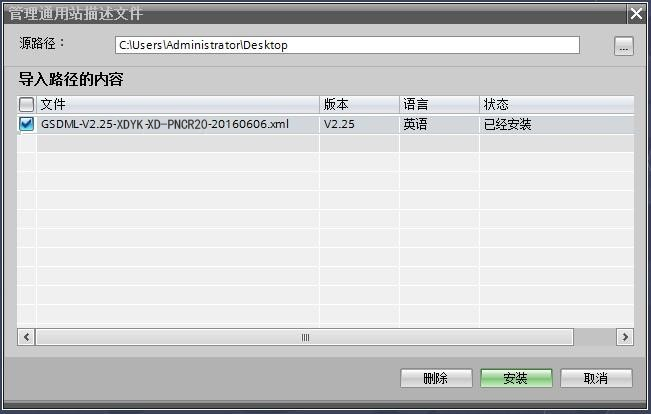

2、选择 GSD 文件所在的目录，点击安装：

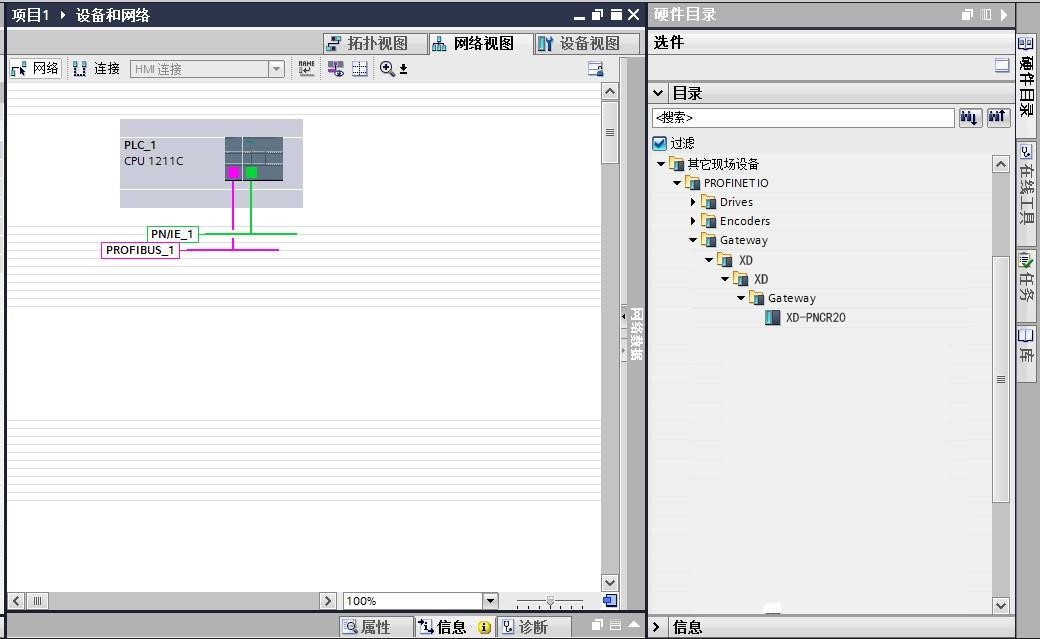

3、在“设备和网络”中添加网关

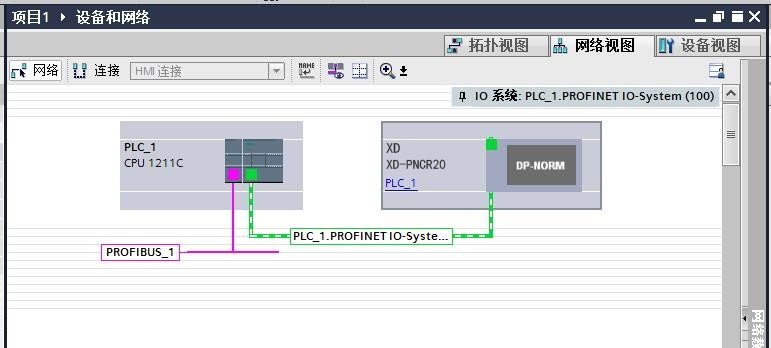

4、给网关分配 PLC，构建 Profinet 链接

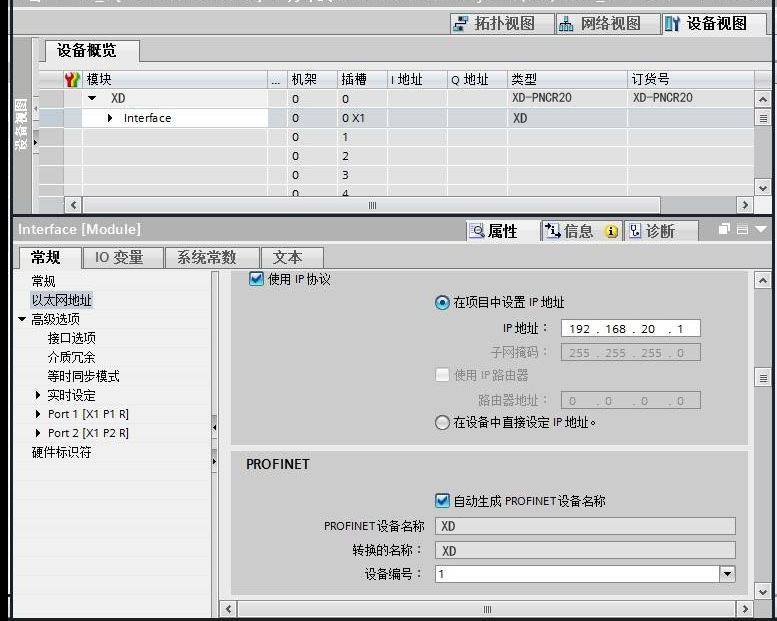

5、双击网关的图标，进入设备视图，设置网关的 IP 地址、子网掩码、设备名称。

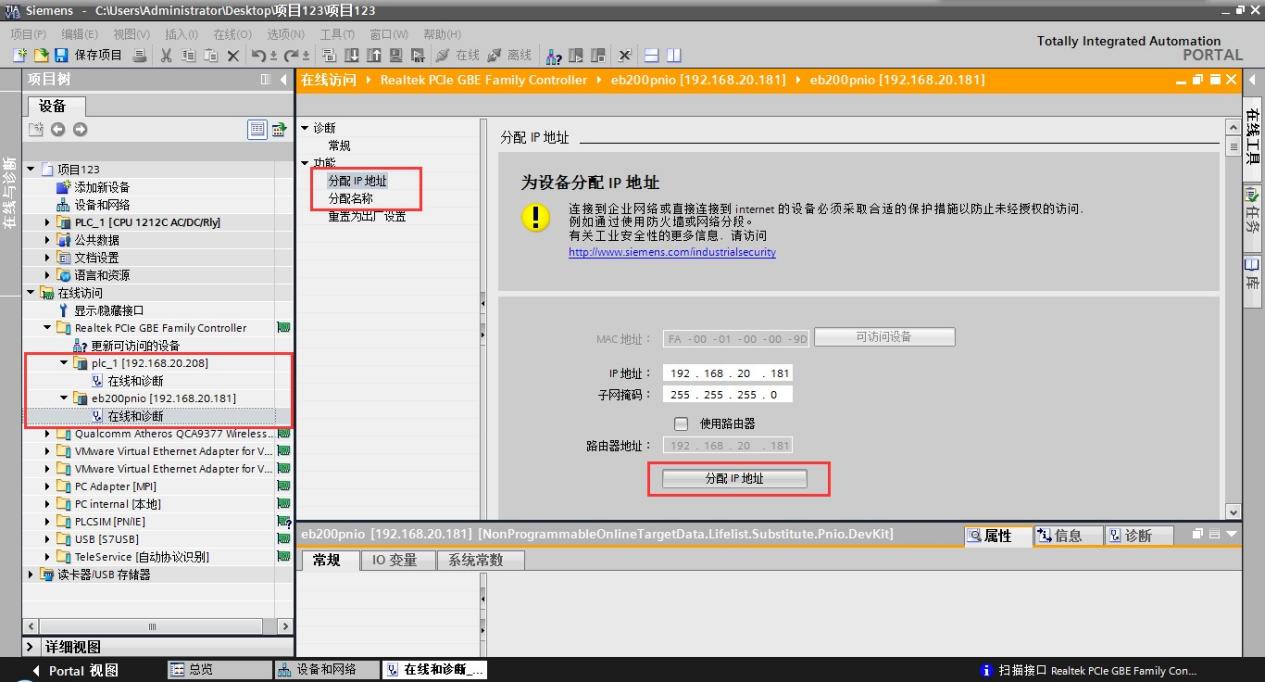

6、在线访问----修改实际 PLC 和网关的 IP 地址和名称（IP 地址要和实际的 PLC

地址在同一网段，名称要和网关一致）

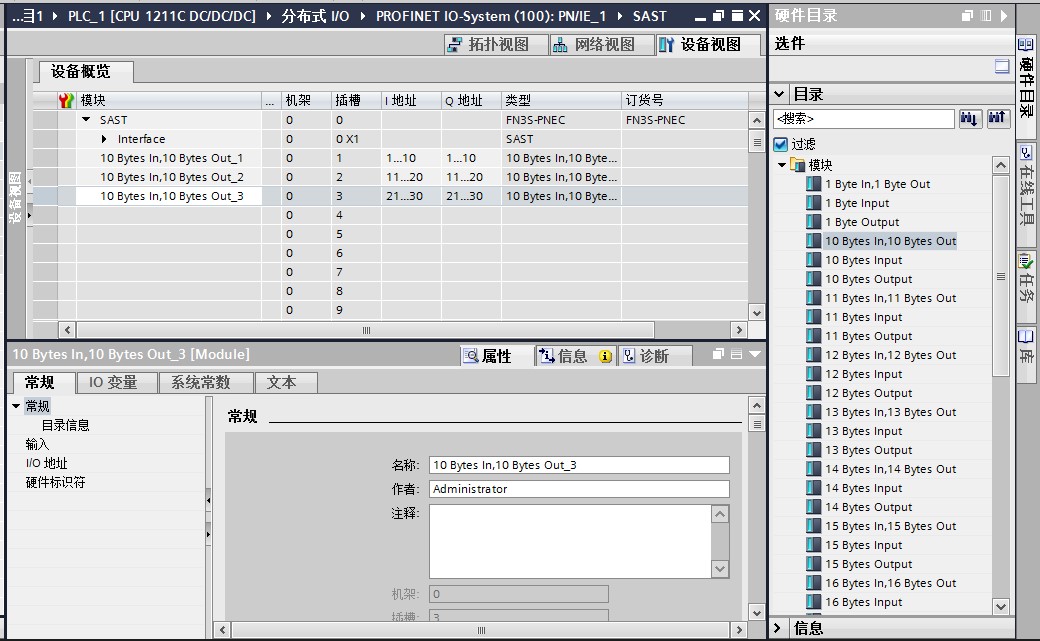

7、配置读写数据

8、将程序编译下载即可实现 S7-1200 读写网关的数据。
