使用EtherNET转Profinet网关配置EtherNET/IP地址说明

EtherNET转Profinet网关配置EtherNET/IP地址是将两种网络之间的连接进行设置和调整，以便实现数据的传输和信息的交互。这个过程中，需要对EtherNET/IP地址进行配置，以确保数据能够正确地在网络之间传递。通过配置EtherNET/IP地址，可以准确地指定物理设备的位置和通信路径，从而使数据传输过程更加稳定和可靠。



具体步骤：

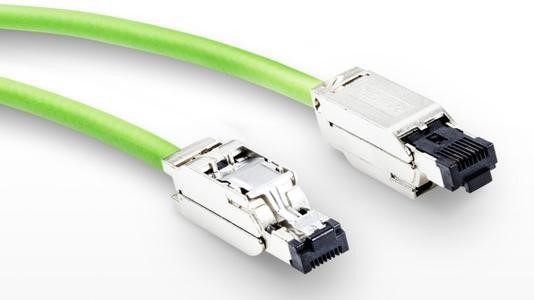

（1）使用网线将电脑与网关的 EtherNET/IP 网口连接。

（2）网关处于配置状态时，此时网口使用 192.168.1.100 的 IP 地址，应使电脑的 IP 网段设置于 192.168.1.xxx 。

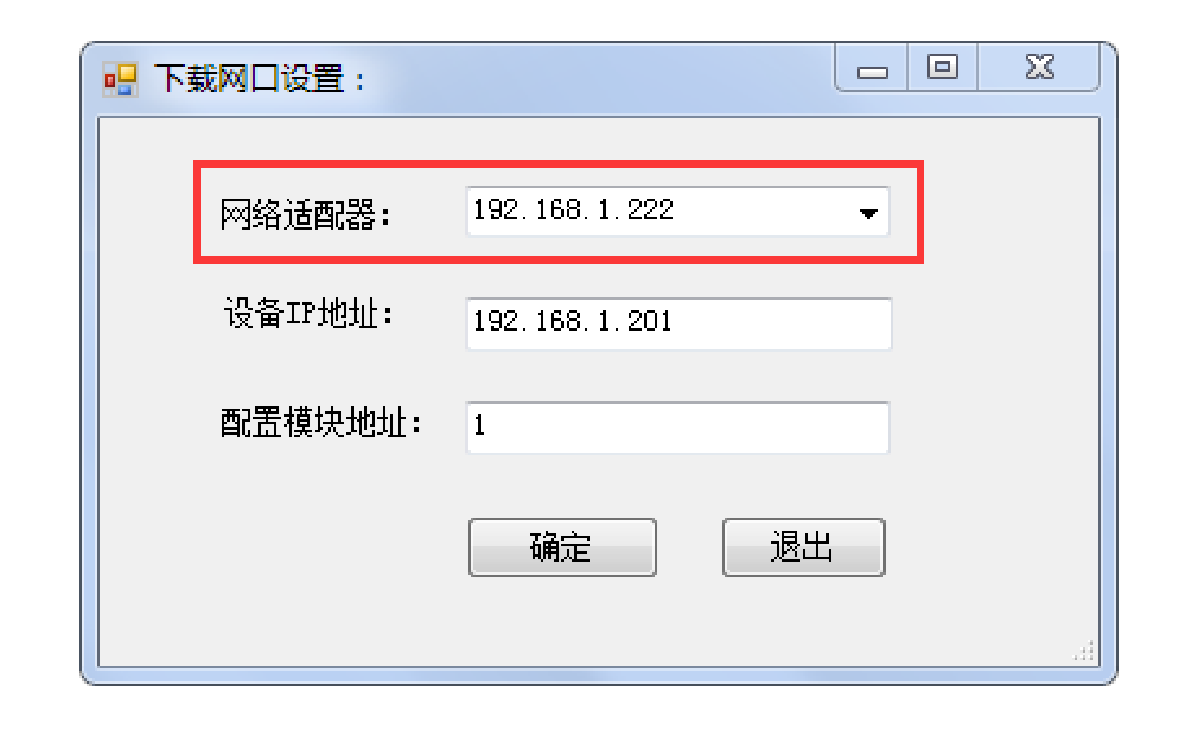

（3）首先设置软件使用的 IP 地址，点击菜单栏“设置——通讯设置——以太网设置”，电脑的 IP 是 192.168.1.222。（设 备 IP 地址和配置模块地址不需要设置）

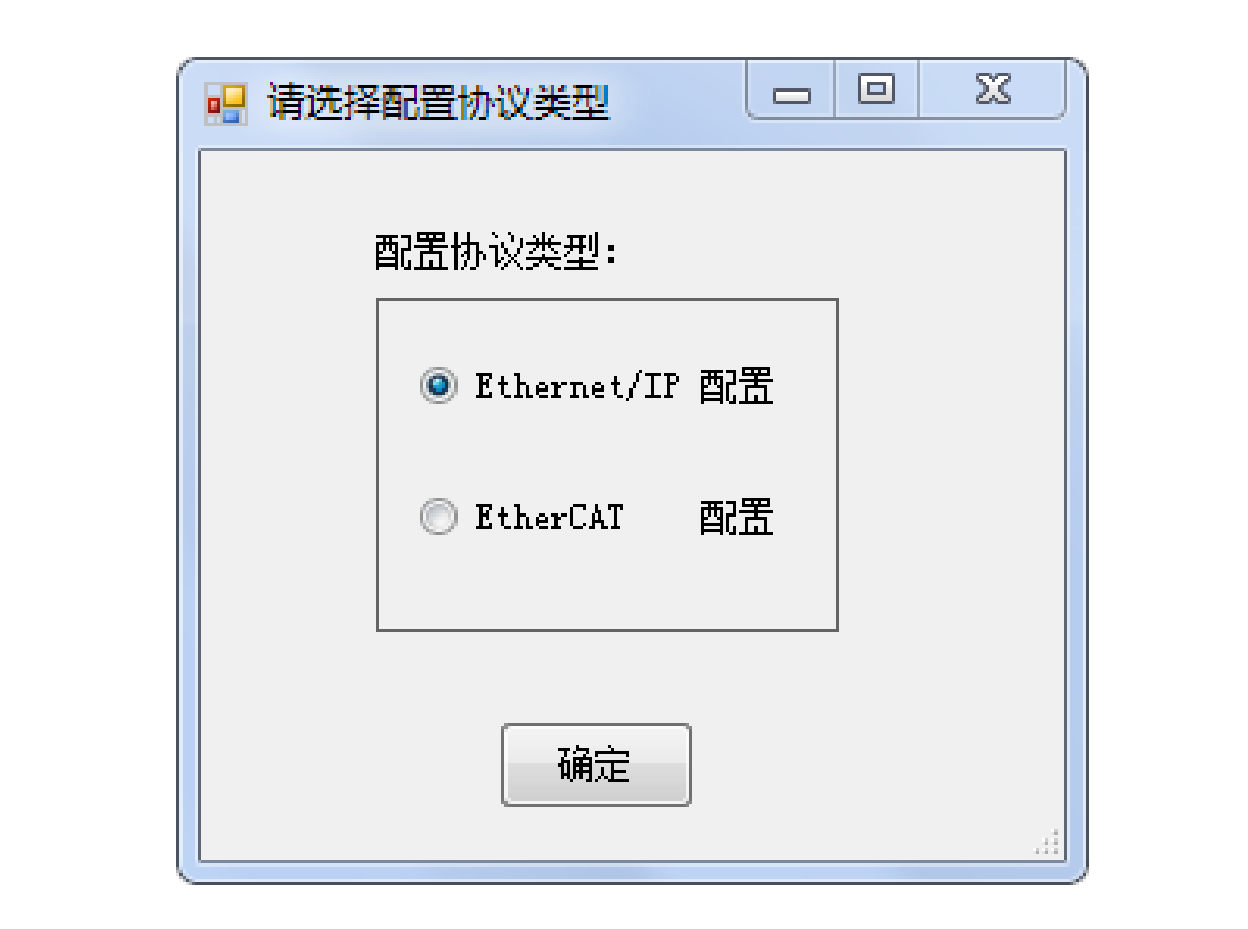

（4）点击菜单栏“工具——在线”，在弹出的窗口中，选择“Ethernet/IP 配置”。

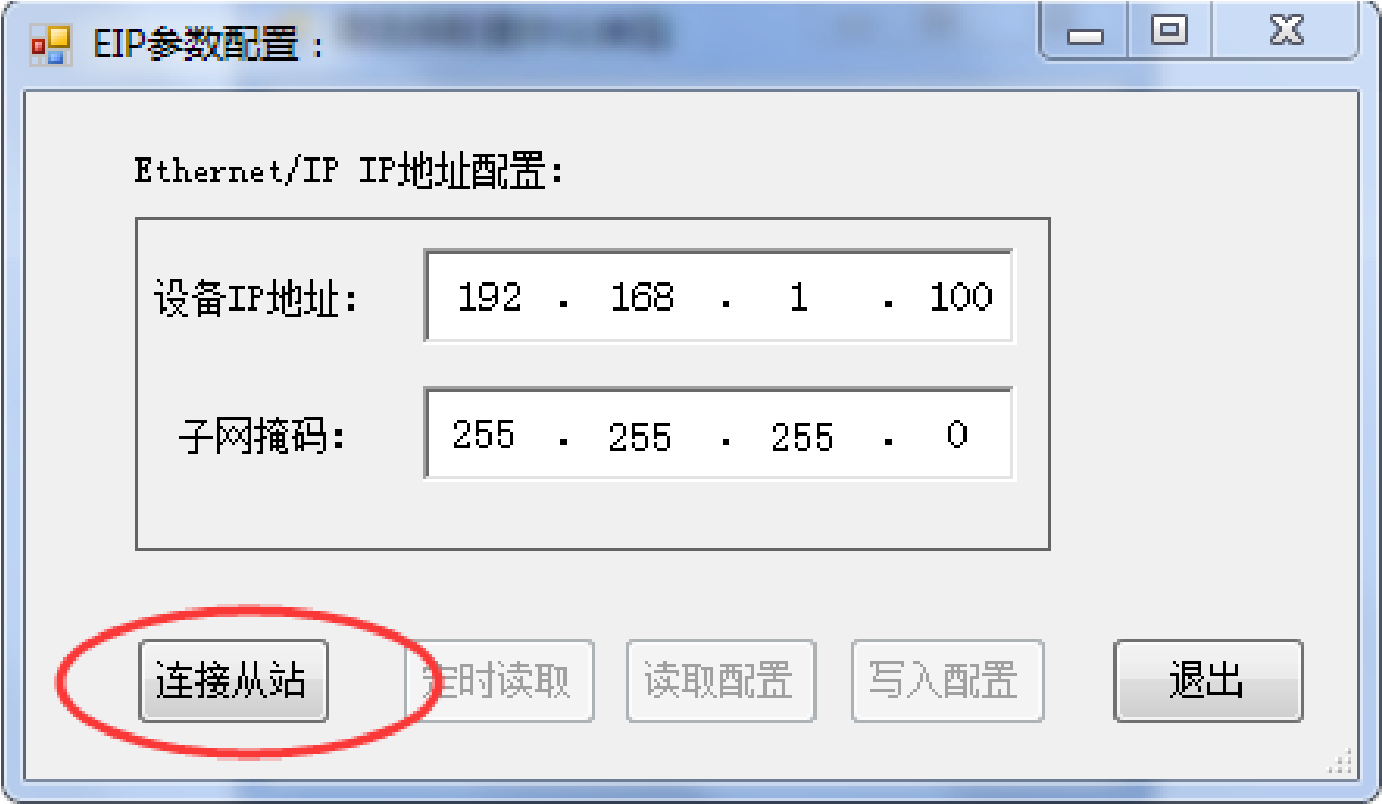

（5）点击“连接从站”按钮，连接成功后其他按钮会变成可以点击的状态：

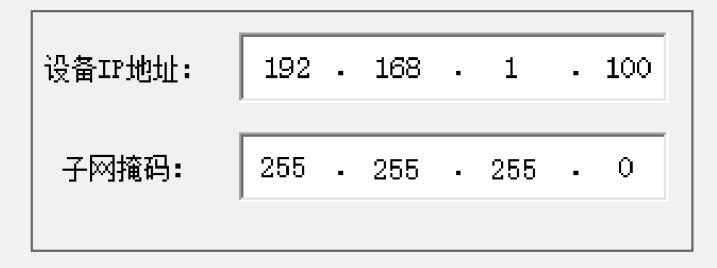

（6）点击“读取配置”按钮后，显示网关目前的实际 IP 地址：

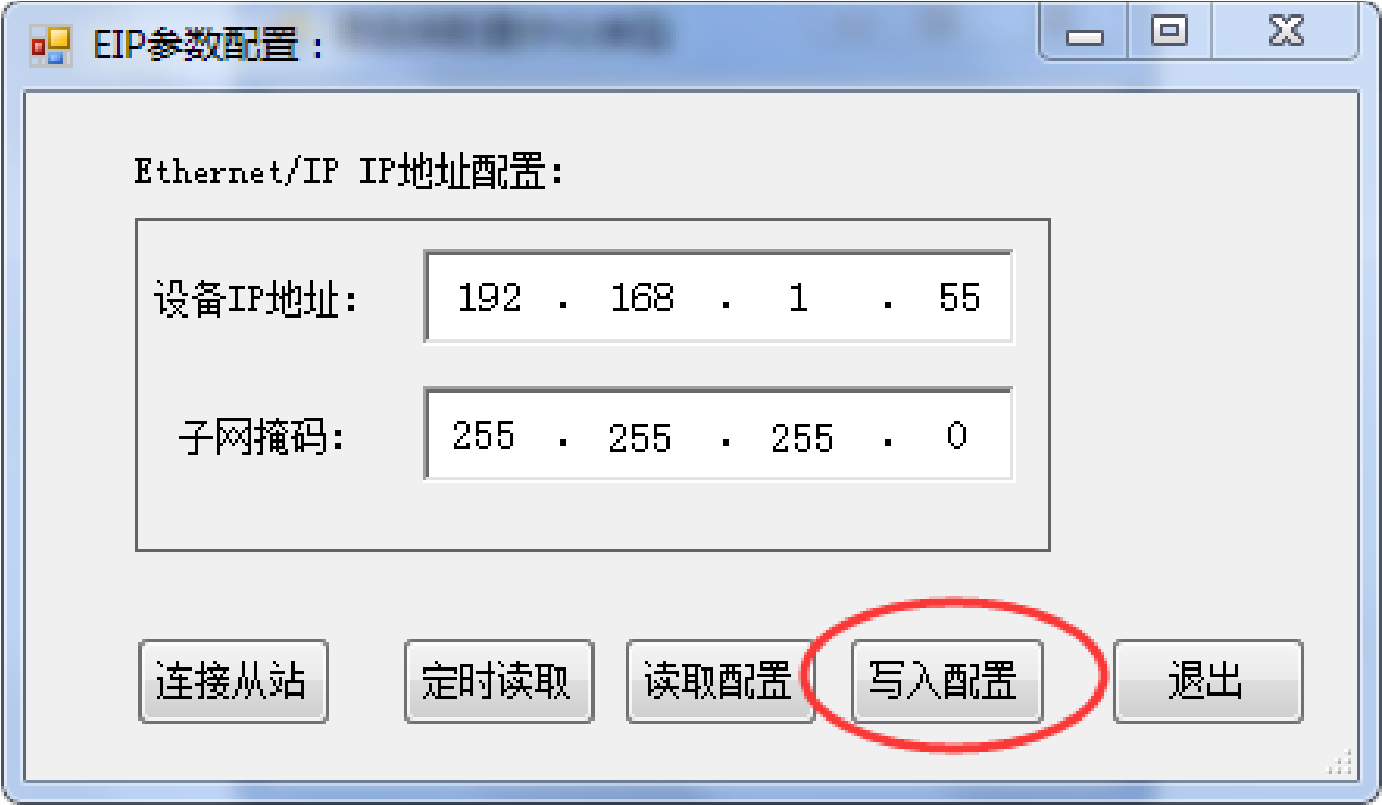

（7）填写用户需要的 IP 地址和子网掩码，点击“写入配置”按钮：

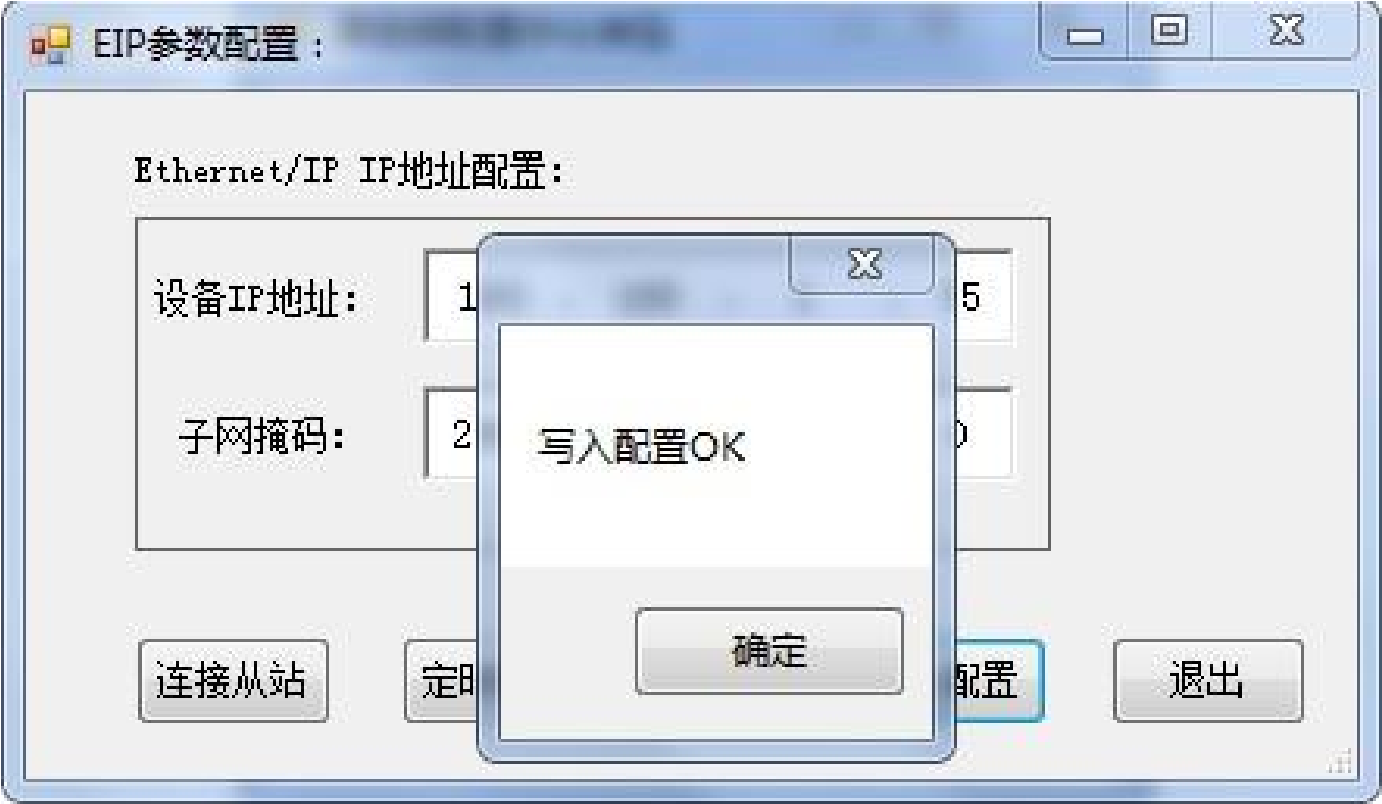

（8）写入成功后，会弹出 OK 的对话框。
