工控机通过Profinet转Modbus RTU网关与报警控制仪通讯案例

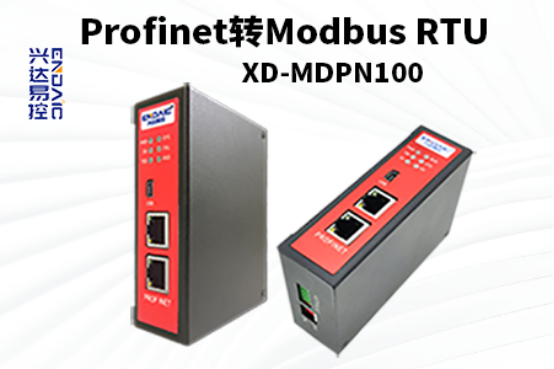

本文将以工控机通过Profinet转Modbus RTU网关（XD-MDPN100）与报警控制仪通讯的实际案例为例，介绍Profinet转Modbus RTU网关（XD-MDPN100）在工业通信的应用。

在某个生产车间的报警系统中，报警控制仪是起到监测和控制作用的关键设备。由于生产车间内设备众多，且距离较远，无法直接通过Modbus RTU进行通信。因此，需要使用工控机作为中间转换设备，将Profinet协议转换为Modbus RTU协议，实现工控机与报警控制仪之间的通信。

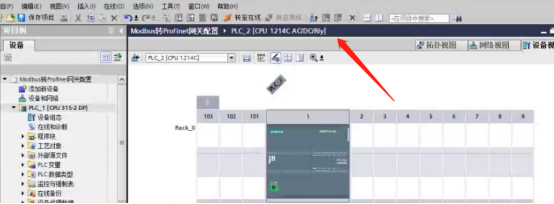

打开博图加载PLC，本例使用1200PLC

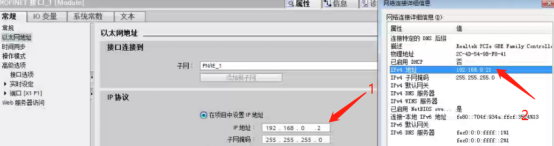

配置PLC的IP地址(与本地IP地址在同一网段)

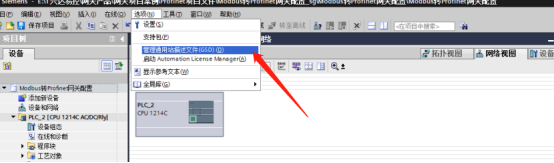

添加GSD文件

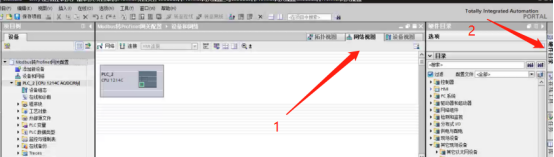

GSD文件安装完成后，单击，打开网络视图下的硬件目录

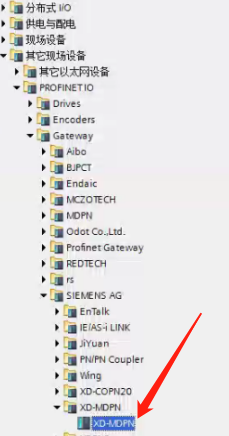

找到Profinet转Modbus RTU网关驱动程序并双击将其添加到博图

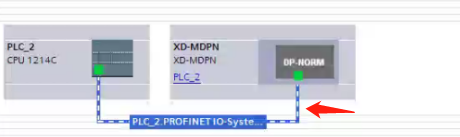

单击，选择Profinet转Modbus RTU网关驱动接口连接1200PLC

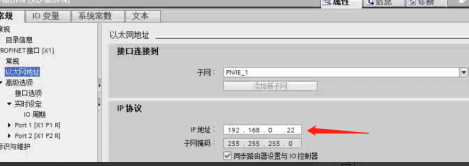

配置网关IP地址(与PLC在同一网段)

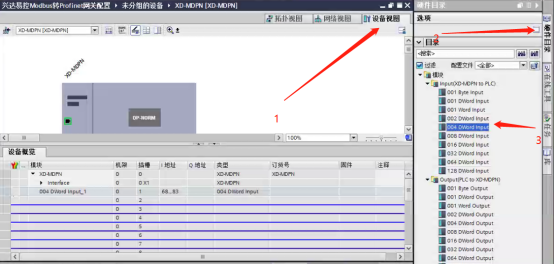

在设备视图中单击硬件目录，添加读写数据长度。在本例中，选择读4个数据长度，

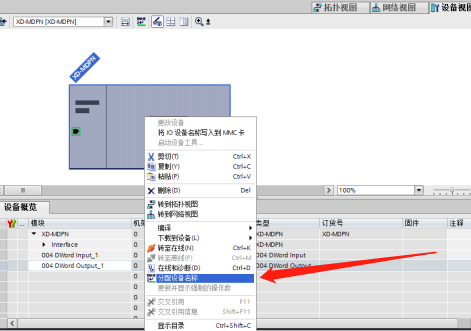

双击进入设备视图，右键单击进入分配设备名称的网关

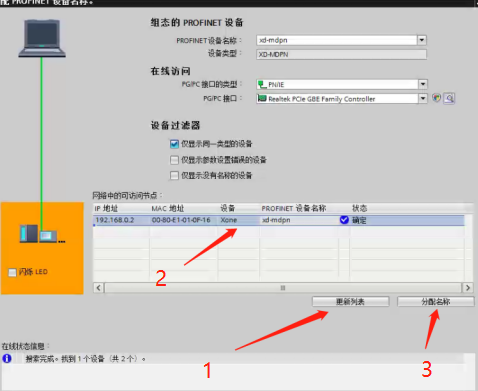

点击“更新”自动搜索设备，然后点击“分配设备名称”

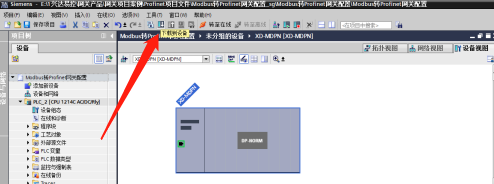

下载配置到PLC

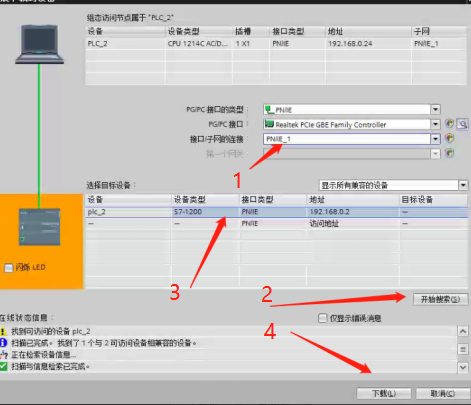

选择“PN/IE_1”。单击开始搜索，选择找到的设备，然后单击下载



将配置下载到PLC（按照提示完成）

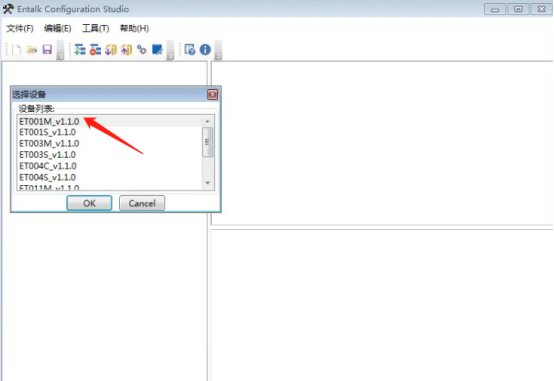

打开Profinet转Modbus RTU网关调试软件，添加网关

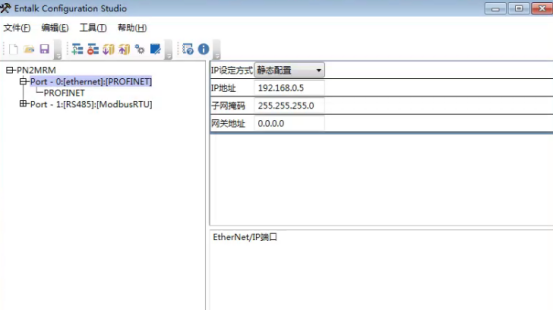

配置IP地址，与下载组态的保持同一网段

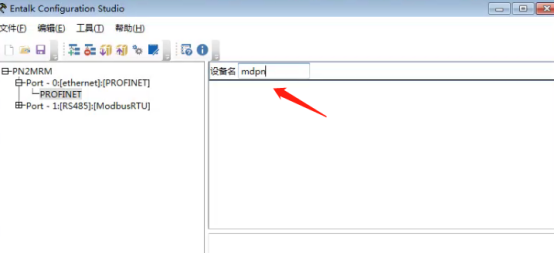

配置网关名称，与下载组态的保持一致

打开报警控制仪通讯说明

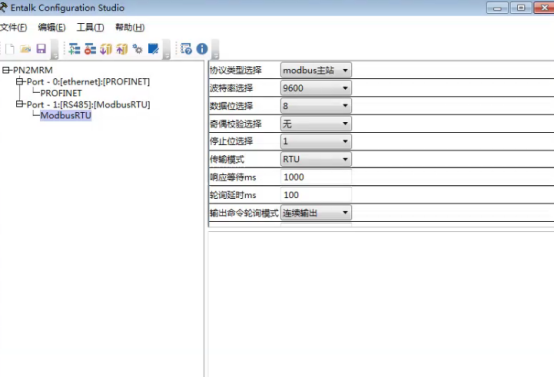

本案例默认，波特率9600，8个数据位，1个停止位，无校验，站地址为1

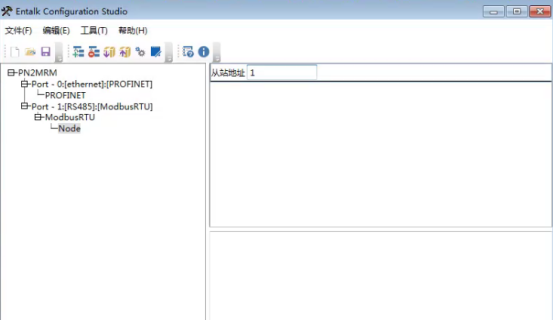

设置站地址

根据报文可知，支持03功能码

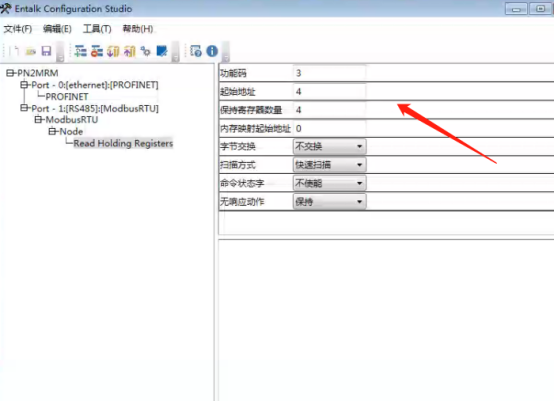

 读取四个报警状态

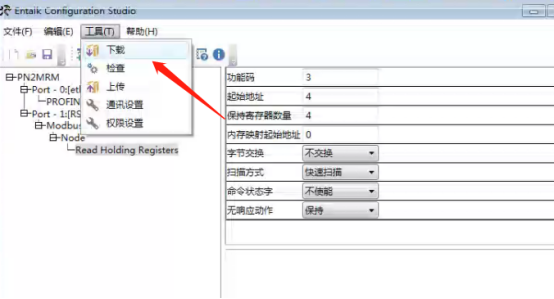

 下载配置到网关

工控机通过Profinet转Modbus RTU网关与报警控制仪的通信案例，充分展示了工控机在现代工业自动化中的重要作用。通过不同通信协议的转换，工控机实现了设备之间的可靠通信，提高了生产车间的安全性和智能化水平。相信随着技术的不断发展，工控机在工业自动化领域中的应用将会越来越广泛。
