Profinet转Modbus RTU网关连接PLC与多功能电表modbus通讯

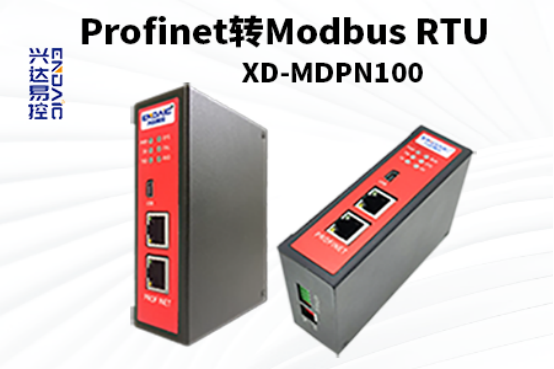

Profinet是一种工业以太网通讯协议，广泛用于工业自动化系统中。而Modbus RTU是一种串行通信协议，常用于PLC和仪表之间的通讯。Profinet转Modbus RTU网关(XD-MDPN100)的作用就是将Profinet协议转换为Modbus RTU协议，从而实现PLC和多功能电表之间的通讯。

在工业自动化系统中，PLC常常需要与多功能电表进行通讯，以监测和控制电能消耗。然而，PLC和多功能电表通常采用不同的通讯协议，导致两者之间无法直接进行通讯。为了解决这个问题，可以使用Profinet转Modbus RTU网关(XD-MDPN100)。

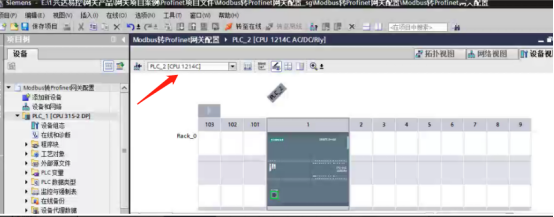

打开博图加载PLC，本案例使用的是1200PLC

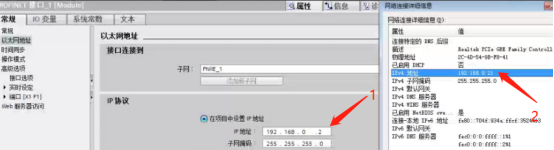

配置PLC的IP地址(应与本地IP地址保持在同一网段)

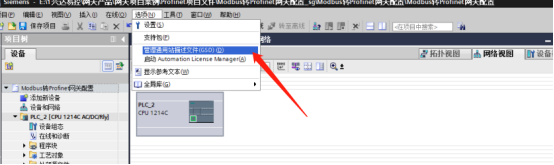

添加GSD文件

GSD文件安装完成后，单击打开网络视图下的硬件目录

找到网关驱动程序并双击将其添加到博图

单击选择Profinet转Modbus RTU网关驱动接口连接到1200PLC

配置网关IP地址(与PLC在同一网段)

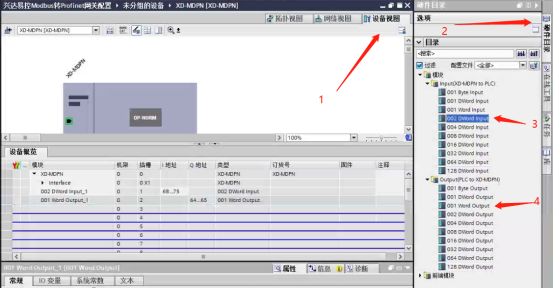

在设备视图中点击硬件目录，添加读写数据长度，本案例选择读2个数据长度，写1个数据长度

双击进入设备视图，右击进入网关分配设备名称

 单击“更新”自动搜索设备，然后单击“分配设备名称”

下载配置到PLC

 选择PN/IE_1，点击开始搜索，选择搜索到的设备，点击下载

组态下载到PLC（按照提示操作即可完成）

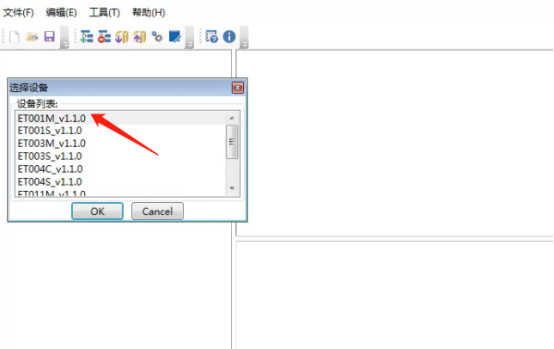

打开profinet转modbus rtu网关调试软件，添加网关

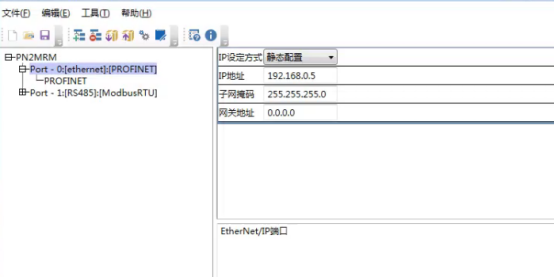

配置IP地址，与下载组态的保持同一网段

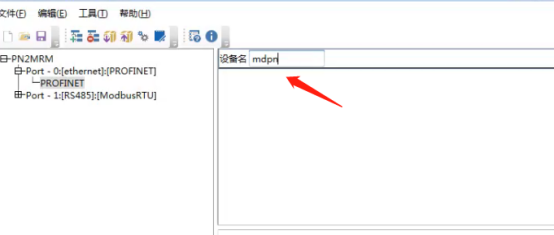

配置网关名称，与下载组态的保持一致

 打开多功能电表通讯说明

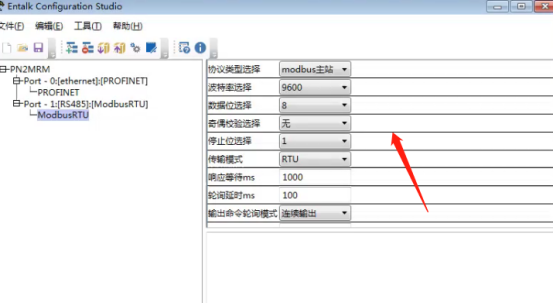

 本案例默认波特率为9600，

 根据报文可知，站地址为1，功能码03，06

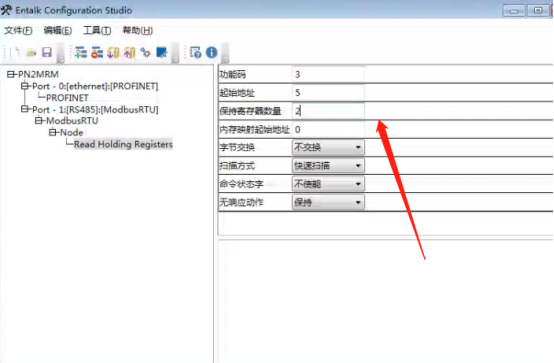

03功能码读第一第二报警值

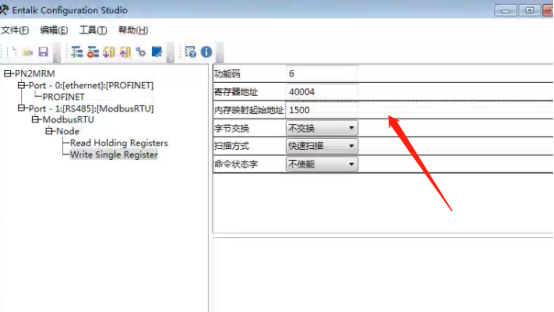

 06功能码写实时数据

下载参数到网关

 Profinet转Modbus RTU网关是一种用于连接PLC与多功能电表Modbus通讯的设备，可以解决不同通讯协议之间的兼容性问题，实现系统的互联互通。它具有较高的性能和稳定性，并且具有较强的兼容性和扩展性。
