485modbus转profinet网关在混料配料输送系统应用博图配置案例

PLC作为一个可编程的控制器，通过与兴达易控modbus转profinet网关（XD-MDPN100）之间的通信，将控制命令传递给变频器，实现对其速度和转动方向等参数的调节。同时，PLC还能够接收来自称重仪表的称重数值，通过触摸屏直观地展示给操作员。这种集成化的系统不仅节约了人力资源的投入，还提高了控制的准确性和即时性，有效地改善了生产过程中的工作效率。通过PLC和兴达易控modbus转profinet网关的组合应用，工业自动化控制得到了更加优化和智能化的发展，为企业带来了更大的利益和竞争力。

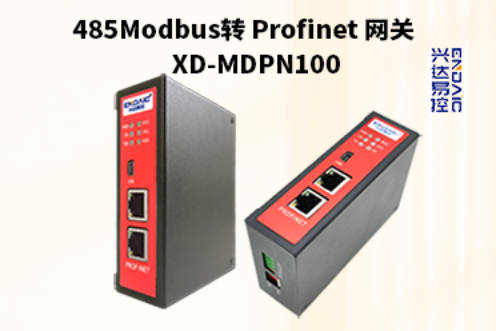

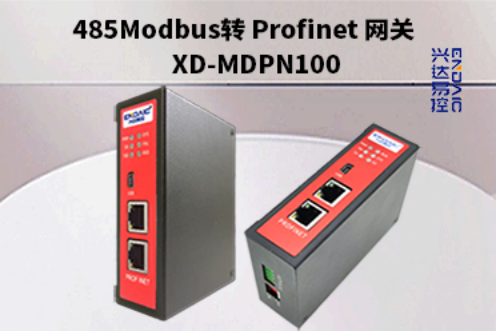

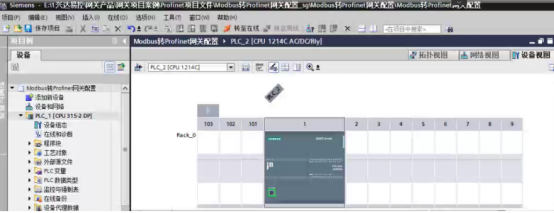

打开博图加载PLC，本例使用1200PLC

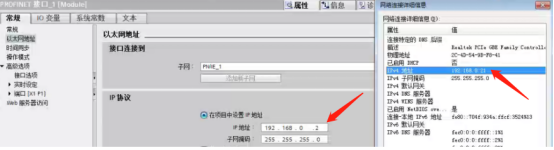

配置PLC的IP地址(与本地IP地址在同一网段)

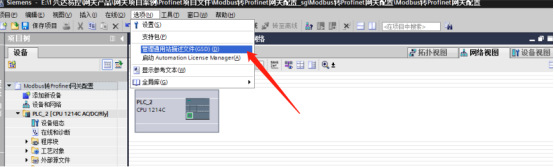

添加GSD文件

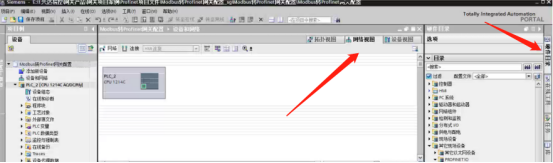

GSD文件安装完成后，单击，打开网络视图下的硬件目录

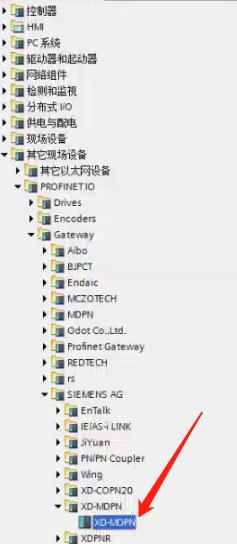

找到网关驱动程序并双击将其添加到博图

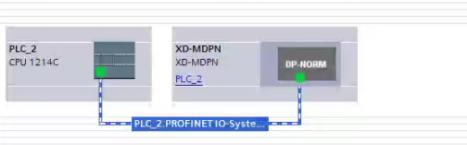

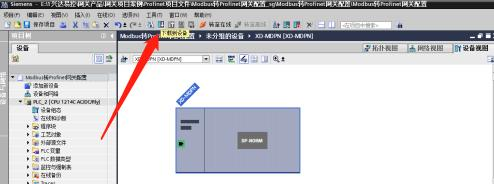

单击，选择modbus转profinet网关驱动接口连接1200PLC

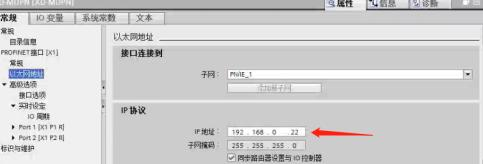

配置网关IP地址(与PLC在同一网段)

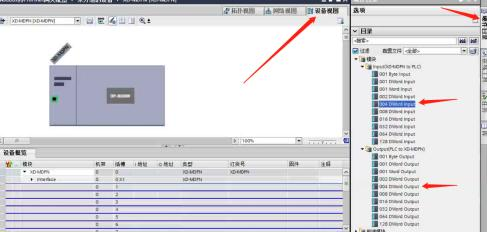

在设备视图中单击硬件目录，添加读写数据长度。在本例中，选择读4个数据长度，写4个数据长度

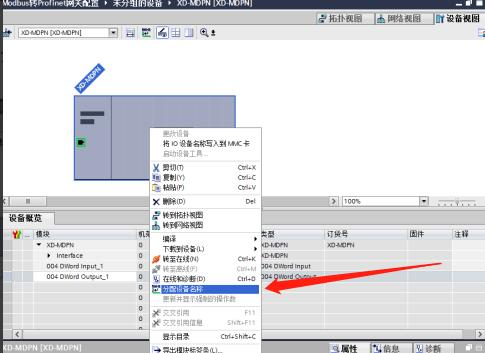

双击进入设备视图，右键单击进入分配设备名称的网关

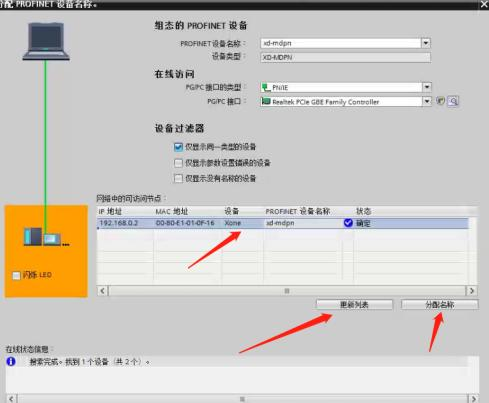

点击“更新”自动搜索设备，然后点击“分配设备名称”







下载配置到PLC

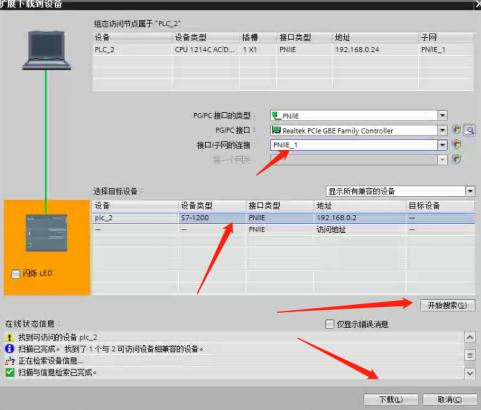

选择“PN/IE_1”。单击开始搜索，选择找到的设备，然后单击下载





将配置下载到PLC（按照提示完成）

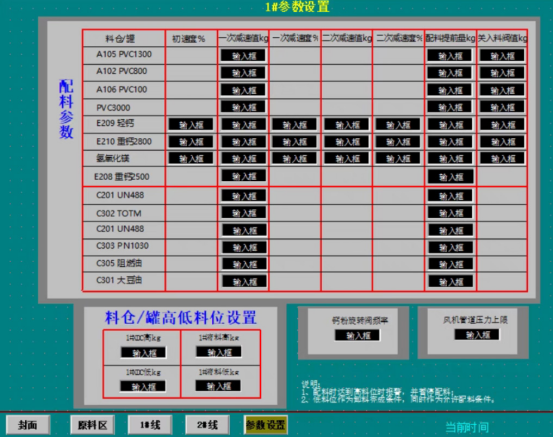

触摸屏监控生产画面





调试画面



通过触摸屏监控或修改数值











PLC通过兴达易控modbus转profinet网关能够实现对变频器的控制以及读取并监控称重仪表的称重数值，并通过触摸屏展示相关信息。这种智能化的系统极大地提高了工业控制的效率和精确性。
