第三次实验报告：使用Packet Tracer分析TCP连接建立过程

第三次实验报告：使用Packet Tracer分析TCP连接建立过程



• 姓名：朱晓萌
• 学号：20821121067
• 班级：计算1813

1 实验目的

• 使用路由器连接不同的网络
• 使用命令行操作路由器
• 通过抓取HTTP报文，分析TCP连接建立的过程

2 实验内容

使用Packet Tracer，正确配置网络参数，通过抓取HTTP数据包，分析TCP连接建立过程。

• 建立网络拓扑结构
• 配置参数
• 抓包
• 分析数据包

3. 实验报告

3.1 建立网络拓扑结构

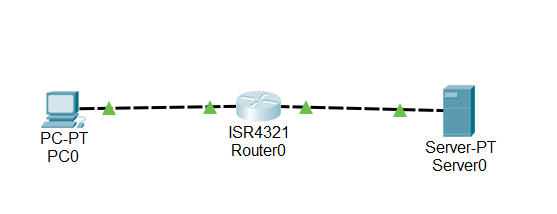

网络拓扑图如下图所示：





 一台客户端PC连接路由器，路由器再连接服务器server

3.2 配置参数

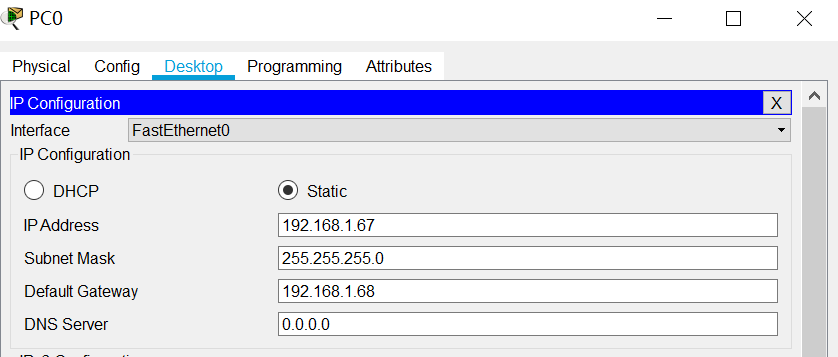

• 客户端的IP地址为192.168.1.115，默认网关为192.168.1.67。





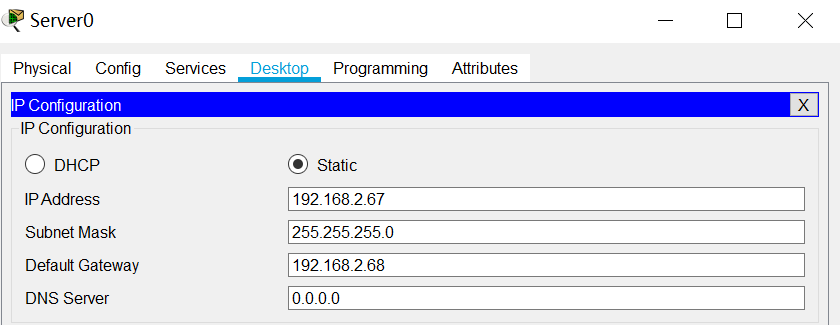

• 服务端的IP地址为192.168.2.115，默认网关为192.168.2.68。

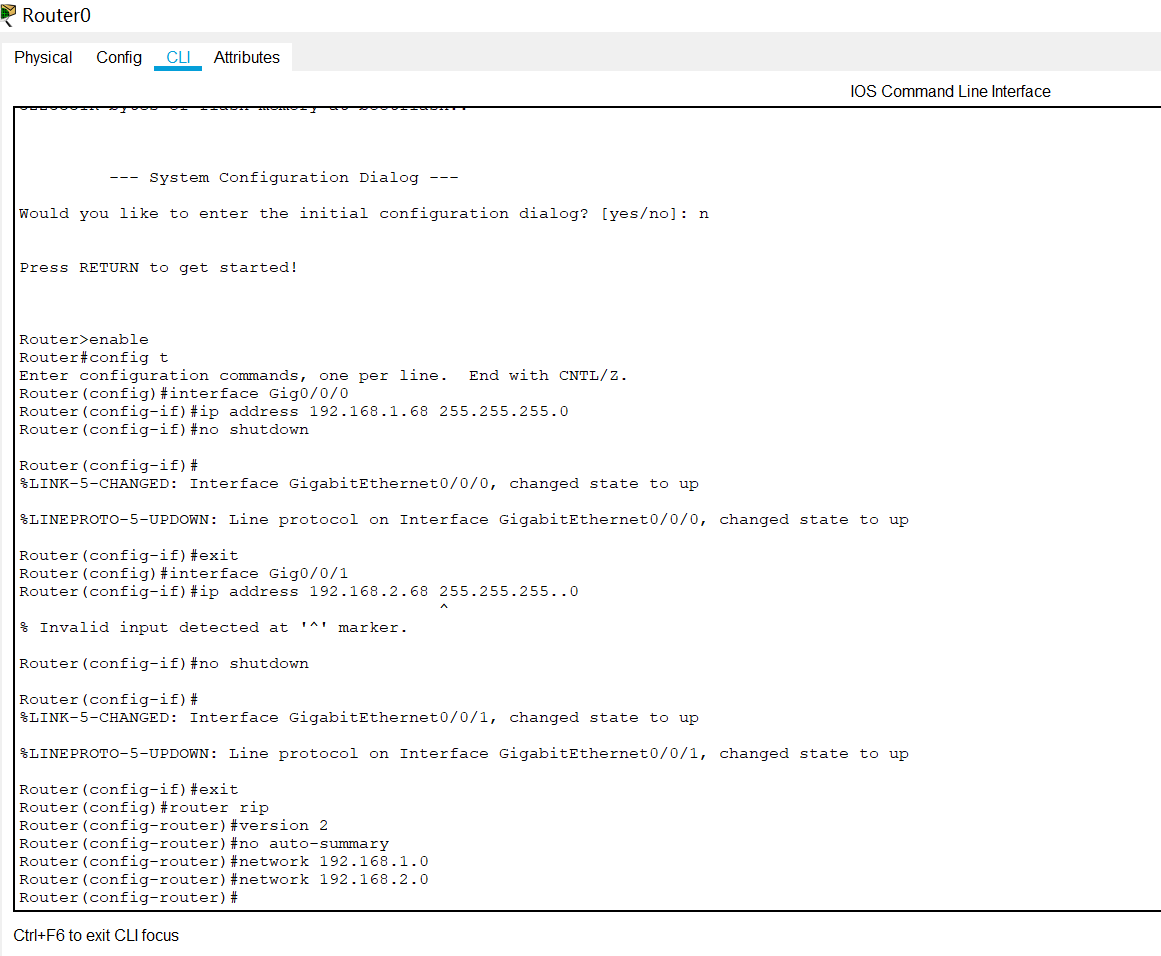

• 路由器参数配置



        命令功能解释：

                   清除路由器上的现有配置：
                     Router>enable #进入特权执行模式
                     Router#config t #进入全局配置模式

                   配置Gig0/0/0接口：
                     Router(config)#interface Gig0/0/0
                     Router(config-if)#ip address 192.168.1.68 255.255.255.0
                     Router(config-if)#no shutdown              #激活接口

                   配置Gig0/0/1接口：
                     Router(config)#interface Gig0/0/1
                     Router(config-if)#ip address 192.168.2.68 255.255.255.0
                     Router(config-if)#no shutdown               #激活接口

                   启动动态路由：
                     Router(config)#router rip
                     Router(config-router)#version 2               #使用rip 2版本
                     Router(config-router)#no auto-summary          #关闭自动路由汇总

                   指定网络：
                     Router(config-router)#network 192.168.1.0
                     Router(config-router)#network 192.168.2.0

3.3 抓包，分析TCP连接建立过程

通过抓取HTTP数据包得到的TCP报文如下

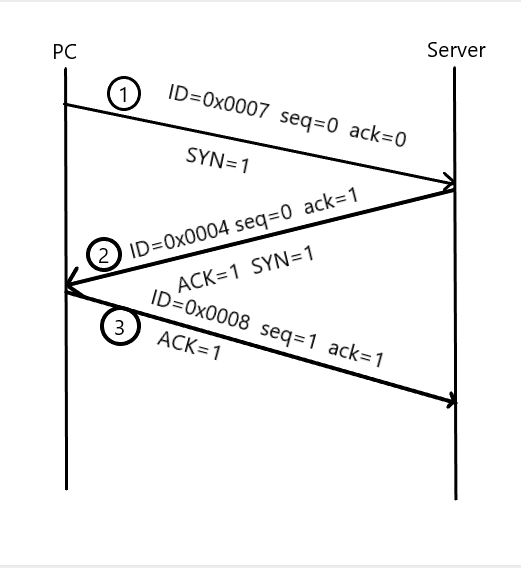

（1）画出TCP连接建立示意图

如下图所示：

（2）分析序号和确认号的变化

• 第一次由客户端发送请求，SYN=1，ACK=0。在SYN=1时不能携带数据，ack=0;
• 第二次Server进行确认，SYN=1，ACK=1，seq=y，ack=1;
• 第三次客户端再次确认，但不用SYN=1，即ACK=1，seq=1，ack=y+1。

（3）解答：为什么连接建立需要第三次握手

防止失效的请求报文又发送到Server，从而产生错误。
