1.Matplotlib基本用法

1.1.第一个程序

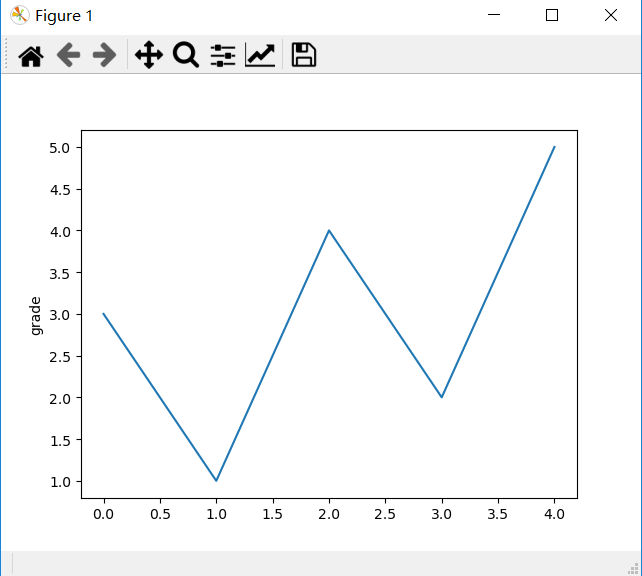

import matplotlib.pyplot as plt

plt.plot([3, 1, 4, 2, 5])  # y轴变量，x轴默认显示
plt.ylabel('grade')  # y轴名字
plt.savefig('test', dpi=600)  # 保存为本地文件，默认为PNG
plt.show()  # 显示图像

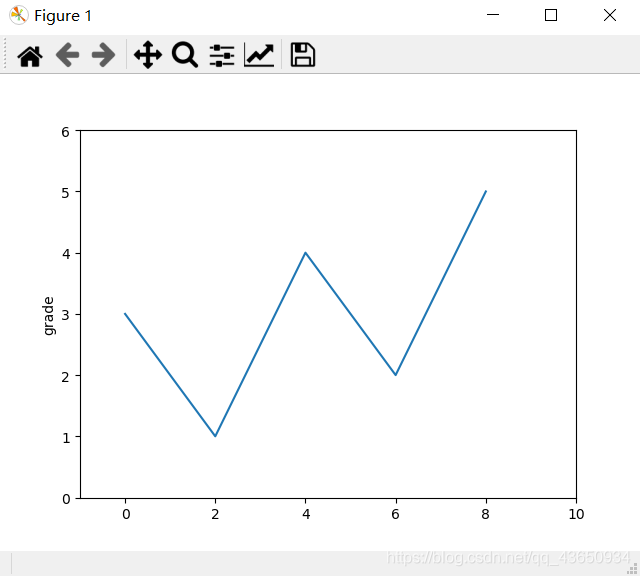

import matplotlib.pyplot as plt

plt.plot([0, 2, 4, 6, 8], [3, 1, 4, 2, 5])  # x轴与y轴间距
plt.ylabel('grade')
plt.axis([-1, 10, 0, 6])  # x轴起始于-1，终止与10，y轴同理
plt.show()

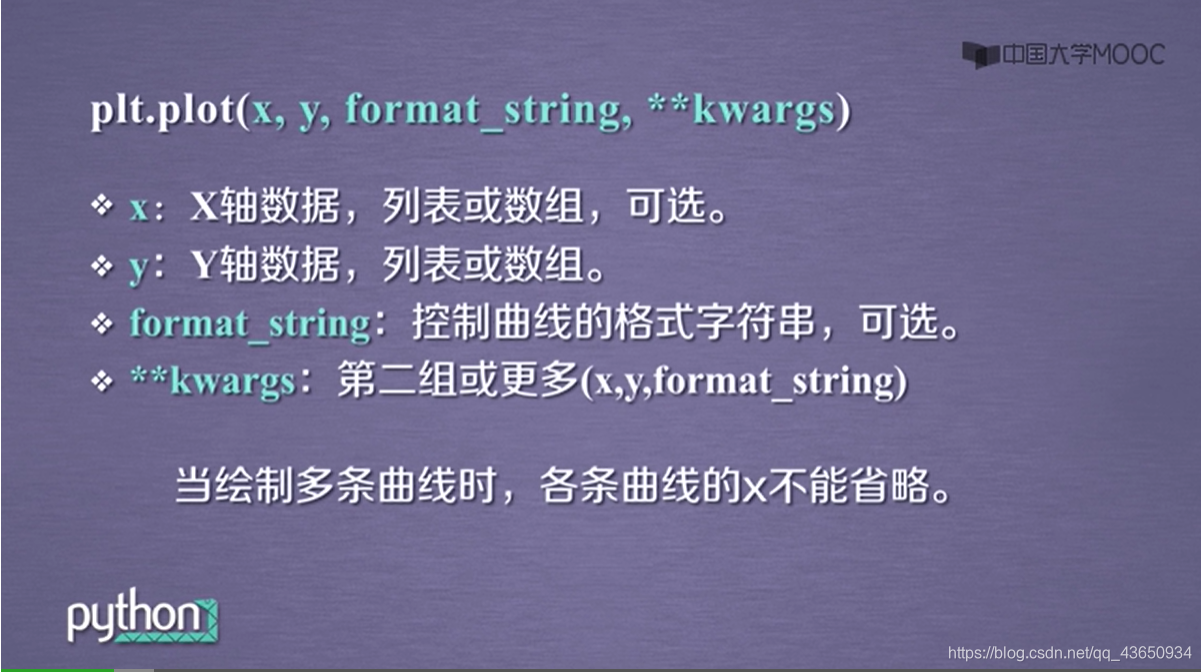

2.pyplot的plot( )函数

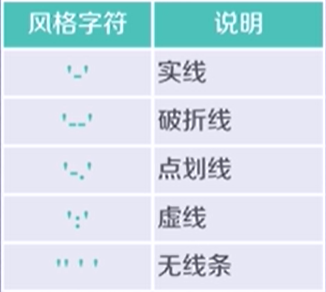

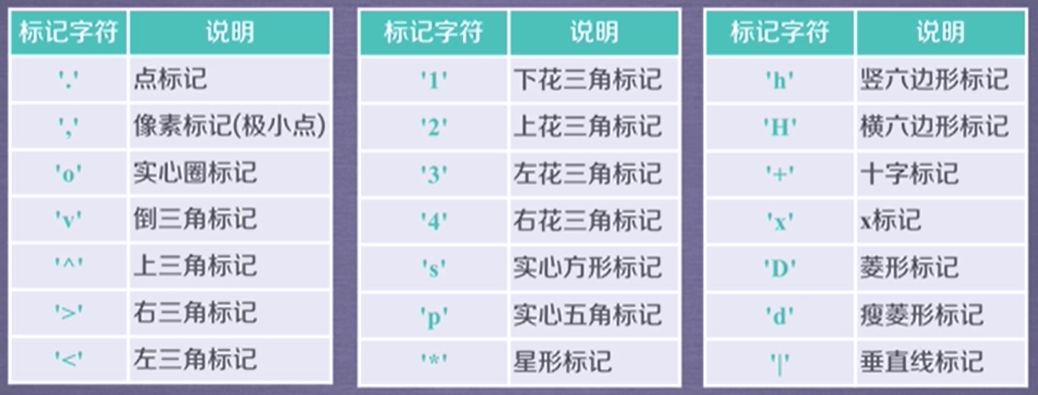

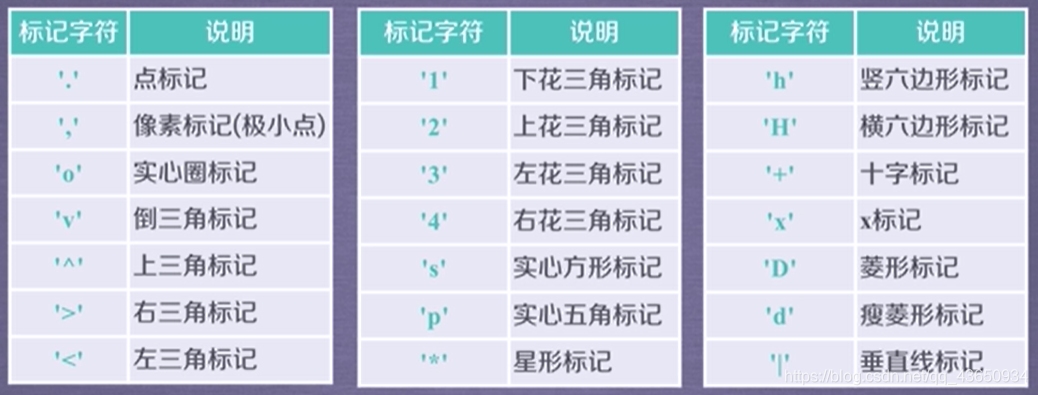

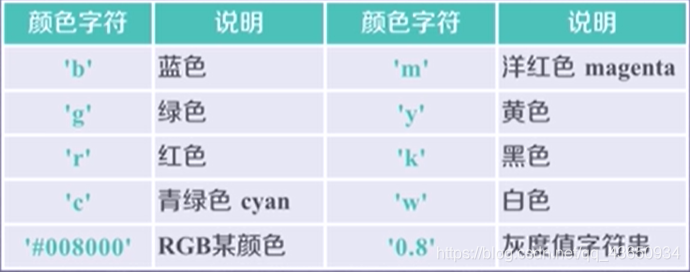

2.1.format_string

注：无线条是“空”或者“空格”

2.2.实例

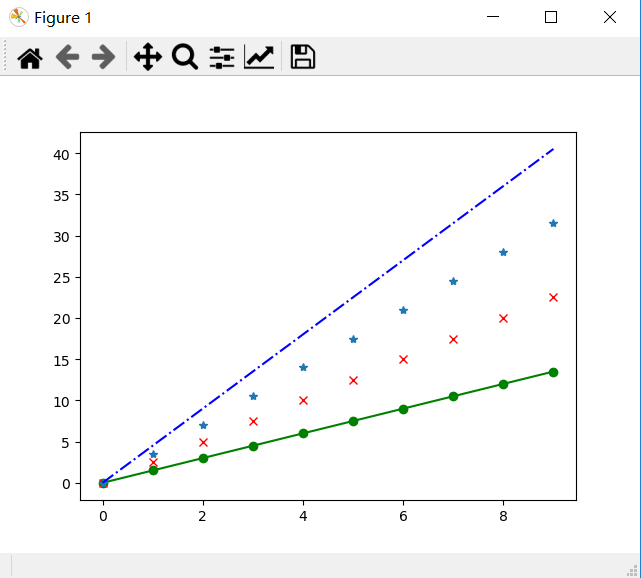

import matplotlib.pyplot as plt
import numpy as np

a = np.arange(10)
plt.plot(a, a*1.5, 'go-', a, a*2.5, 'rx', a, a*3.5, '*', a, a*4.5, 'b-.')
plt.show()

3.pyplot的中文显示

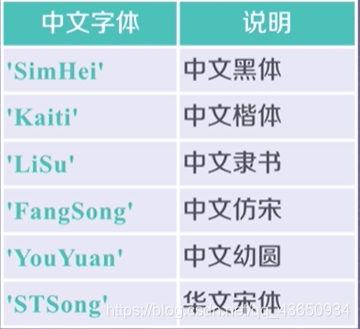

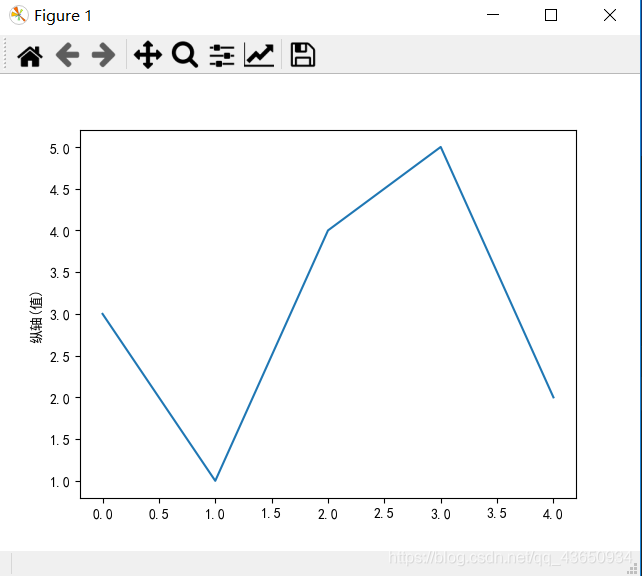

3.1.使用rcParams修改字体

import matplotlib. pyplot as plt
import matplotlib

matplotlib.rcParams['font.family'] = 'SimHei'  # 黑体
plt.plot([3, 1, 4, 5, 2])
plt.ylabel("纵轴(值)")
plt.savefig('test', dpi=600)
plt.show()

3.1.1.rcParams属性

3.2.增加fontproperties属性

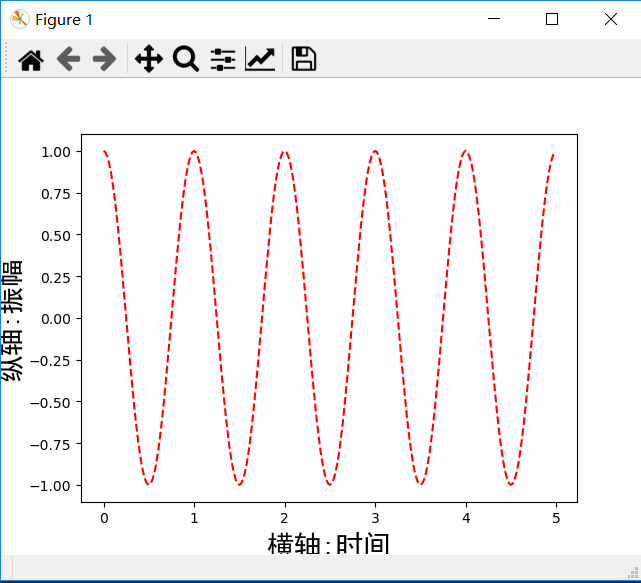

import numpy as np
import matplotlib.pyplot as plt

a = np.arange(0.0, 5.0, 0.02)
plt.xlabel('横轴:时间', fontproperties='SimHei', fontsize=20)
plt.ylabel('纵轴:振幅', fontproperties='SimHei', fontsize=20)
plt.plot(a, np.cos(2*np.pi*a), 'r--')
plt.show()

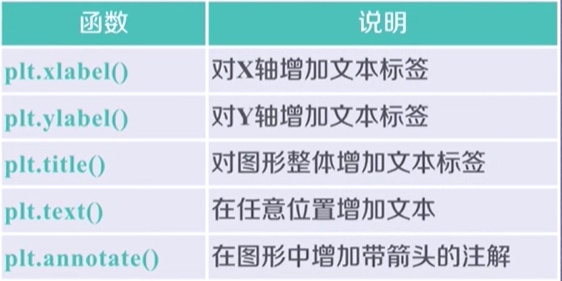

4.pyplot的文本显示

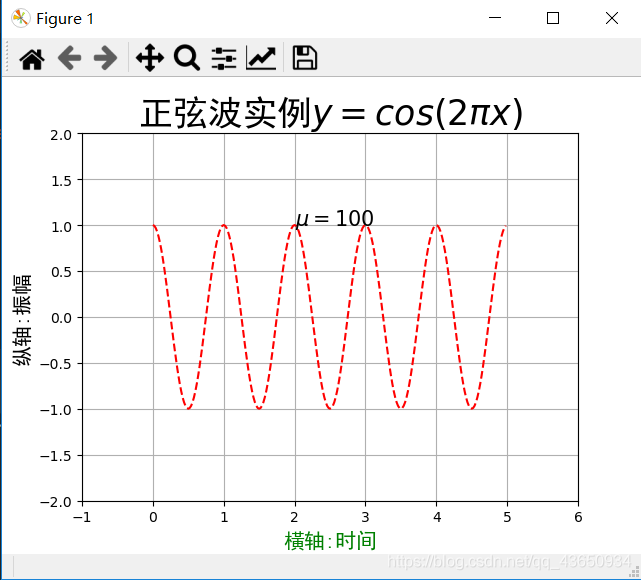

4.1实例

import numpy as np
import matplotlib.pyplot as plt

a = np.arange(0.0, 5.0, 0.02)
plt.plot(a, np.cos(2*np.pi*a), 'r--')
plt.xlabel('橫轴:时间', fontproperties='SimHei', fontsize=15, color='green')
plt.ylabel('纵轴:振幅', fontproperties='SimHei', fontsize=15)
plt.title(r'正弦波实例$y=cos(2\pi x)$', fontproperties='SimHei', fontsize=25)
plt.text(2, 1, r'$\mu=100$', fontsize=15)  # 在(x, y)坐标处显示文本

plt.axis([-1, 6, -2, 2])
plt.grid(True)  # 网格显示
plt.show()

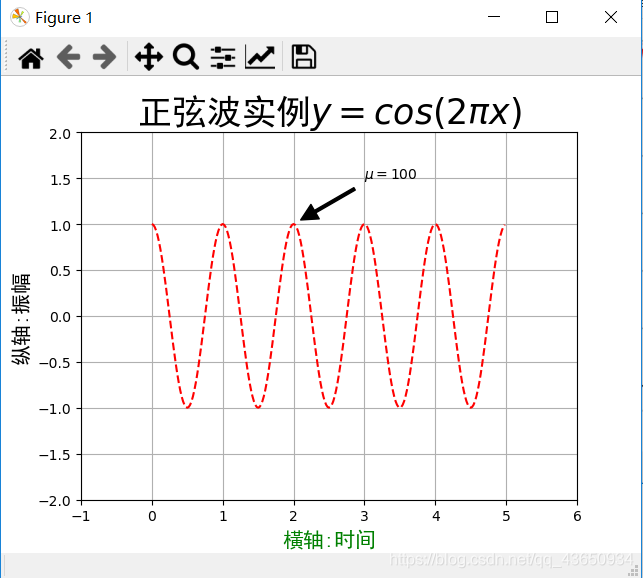

4.2.plt.annotate( )

plt.annotate(s, xy=arrow_ crd, xytext=text_ crd, arrowprops=dict)

• s：要注释的内容
• xy：箭头所在位置
• xytext：文本所在的位置
• arrowprops：定义箭头的相关属性

import numpy as np
import matplotlib.pyplot as plt

a = np.arange(0.0, 5.0, 0.02)
plt.plot(a, np.cos(2 * np.pi * a), 'r--')
plt.xlabel('橫轴:时间', fontproperties='SimHei', fontsize=15, color='green')
plt.ylabel('纵轴:振幅', fontproperties='SimHei', fontsize=15)
plt.title(r'正弦波实例$y=cos(2\pi x)$', fontproperties='SimHei', fontsize=25)
plt.annotate(r'$\mu=100$', xy=(2, 1), xytext=(3, 1.5), arrowprops=dict(facecolor='black', shrink=0.1, width=2))
# 显示文本，在(2, 1)处显示文本，在(3, 1.5)处显示箭头
# facecolor：箭头颜色，shink：以此比例在箭头两侧缩进（不与坐标点重叠），width：箭头宽度

plt.axis([-1, 6, -2, 2])
plt.grid(True)
plt.show()

5.pyplot的子绘图区域

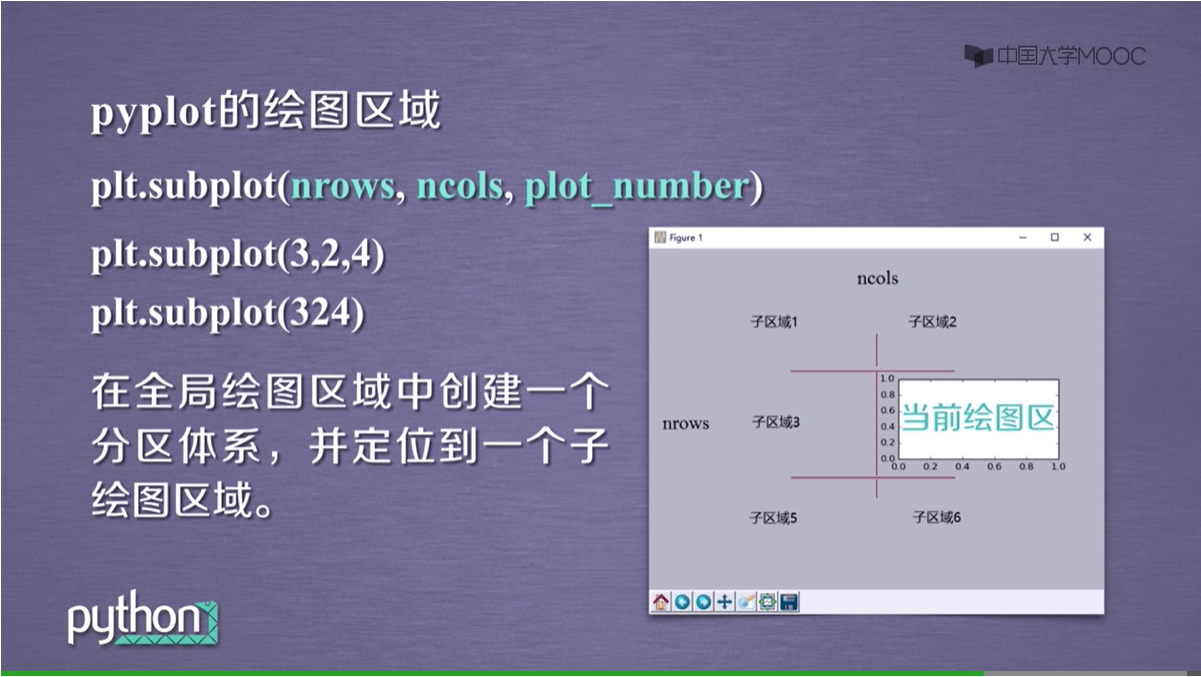

5.1.plt.subplot( )

plt.subplot(324)  # 将区域分成三行两列，选择第四个

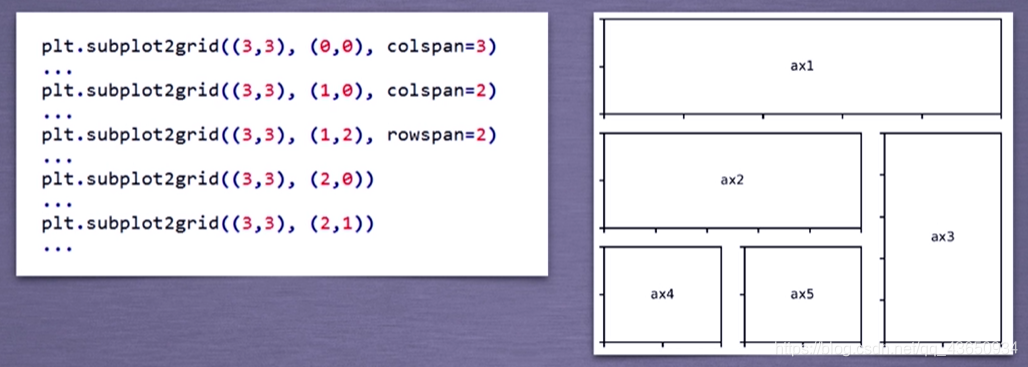

5.2.plt.subplot2grid( )

理念:设定网格，选中网格，确定选中行列区域数量，编号从0开始。
plt.subplot2grid(GridSpec, CurSpec, colspan=1, rowspan=1)

• GridSpec：区域的初始划分
• CurSpec：初始划分下选择的区域
• colspan：区域的横向扩展
• rowspan：区域的纵向扩展

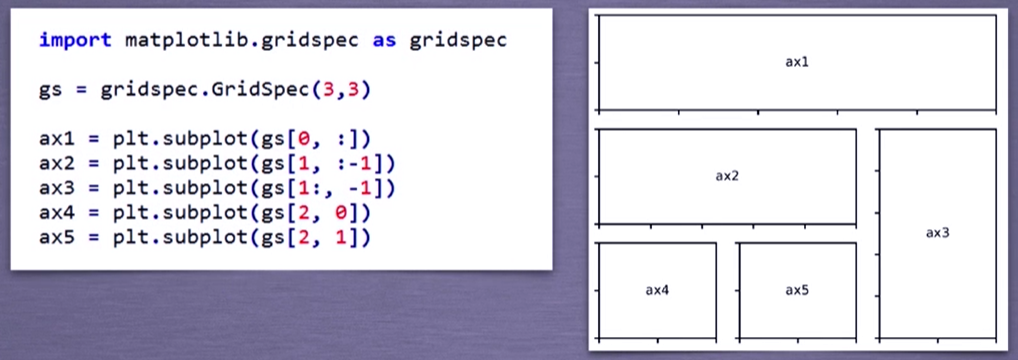

5.3.GridSpec类
