实验4 8086标志寄存器及中断

1. 实验任务1

•  task1.asm源码

assume cs:code, ds:data

data segment
   x dw 1020h, 2240h, 9522h, 5060h, 3359h, 6652h, 2530h, 7031h
   y dw 3210h, 5510h, 6066h, 5121h, 8801h, 6210h, 7119h, 3912h
data ends
code segment
start:
    mov ax, data
    mov ds, ax
    mov si, offset x
    mov di, offset y
    call add128

    mov ah, 4ch
    int 21h

add128:
    push ax
    push cx
    push si
    push di

    sub ax, ax

    mov cx, 8
s:  mov ax, [si]
    adc ax, [di]
    mov [si], ax

    inc si
    inc si
    inc di
    inc di
    loop s

    pop di
    pop si
    pop cx
    pop ax
    ret
code ends
end start

回答问题

• line31~line34的4条inc指令，能否替换成如下代码？你的结论的依据/理由是什么？







答：并不能，因为inc和loop指令不影响CF位，而add,si,2可能会改变CF位，add si，2可能会影响之前产生的进位CF，但在本题貌似不会出现对数据的影响。





• 在debug中调试，观察数据段中做128位加之前和加之后，数据段的值的变化。给出调试观察截图。

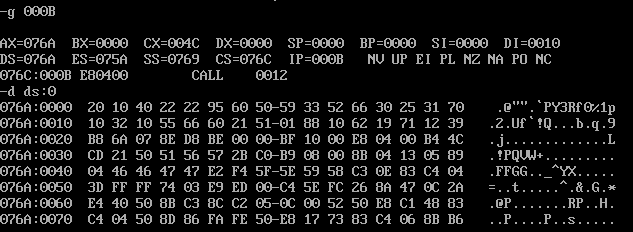

调试前:

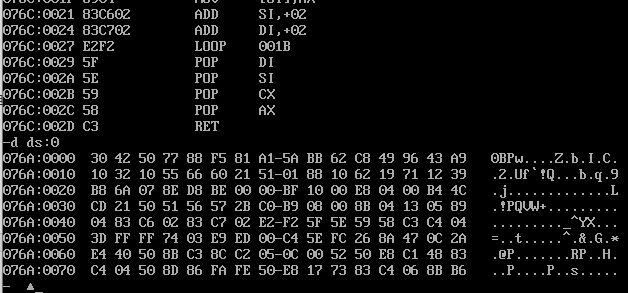

调试后：



 2. 实验任务2

• 程序task2.asm源码

assume cs:code, ds:data
data segment
        str db 80 dup(?)
data ends

code segment
start:
        mov ax, data
        mov ds, ax
        mov si, 0
s1:
        mov ah, 1
        int 21h
        mov [si], al
        cmp al, '#'
        je next
        inc si
        jmp s1
next:
        mov ah, 2
        mov dl, 0ah
        int 21h

        mov cx, si
        mov si, 0
s2:     mov ah, 2
        mov dl, [si]
        int 21h
        inc si
        loop s2

        mov ah, 4ch
        int 21h
code ends
end start

• 运行测试截图





• 回答问题

　　运行程序，从键盘上输入一串字符，以#结束（比如，输入George Orwell, 1984#)，观察结果。结合运行结果，理解代码并回答问题：

　　① 汇编指令代码line11-18，实现的功能是？

　　② 汇编指令代码line20-22，实现的功能是？

　　③ 汇编指令代码line24-30，实现的功能是？

答：①实现功能为：从键盘中输入数据然后将其传入数据段中，当遇到#号时跳转到next程序段，否则进行循环输入

② 实现功能：将#变成换行符；

③实现功能在：将#号前的数据显示在屏幕上

3. 实验任务3

• task3.asm源码



assume cs:code, ds:data

data segment
    x dw 91, 792, 8536, 65521, 2021
    len equ $- x
data ends
stack segment
    dw 8 dup(?)
stack ends
code segment
start:
    mov ax, data
   mov ds, ax

    mov si, offset x
    mov cx, len/2
    mov bx,10
    mov ax ,stack
    mov ss,ax
    mov sp,16
 s1:
     mov ax,word ptr ds:[si]
     push cx
    call printNumber

    call printSpace
    inc si
    inc si
    pop cx
    loop s1

    mov ah, 4ch
    int 21h
    printSpace proc
        mov ah, 2
             mov dl, ' '
             int 21h
          ret

    printSpace endp


    printNumber proc
    mov di,0;计数
   s2:mov dx,0
      div bx;除数16位
      push dx;余数入栈
      inc di
      cmp ax,0
      jne s2
      mov cx,di;
    s3:
    mov ah,2
    pop dx
    or dl,30h;只考虑dl就可以了，每次/10的余数肯定存在低位
    int 21h
    loop s3
    ret
    printNumber endp

code ends
end start

• 运行测试截图



4. 实验任务4

• task4.asm源码

assume cs:code, ds:data

data segment
str db "assembly language, it's not difficult but tedious"
len equ $ - str
data ends
code segment
start:
 mov ax,data
 mov ds,ax
 mov si,offset str
    mov cx,len;
    s1: call strupr
    inc si
    loop s1
mov ah,4ch
int 21h
strupr proc
mov al,byte ptr ds:[si]
        cmp al,96
        ja s2
       s2: cmp al,123
       jb s3
      s3:  mov bx,20h
        sub ds:[si],bx
         ret
strupr endp
code ends
end start



• 在debug中调试截图（ call strupr 调用之前，数据段的值，以及，调用之后，数据段的值）

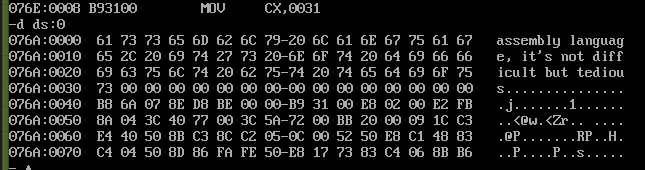

调用前

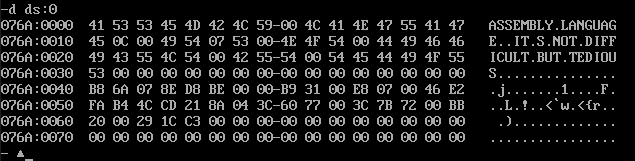

 调用后

5. 实验任务5

• task5.asm源码

assume cs:code, ds:data
data segment
str1 db "yes", '$'
str2 db "no", '$'
data ends
code segment
start:
mov ax, data
mov ds, ax
mov ah, 1
int 21h ; 从键盘输入字符
mov ah, 2
mov bh, 0
mov dh, 24 ; 设置光标位置在第24行
mov dl, 70 ; 设置光标位置在第70列
int 10h ; 设置光标位置
cmp al, '7'
je s1
mov ah, 9
mov dx, offset str2
int 21h ; 显示标号str2处的字符串
jmp over
s1:
mov ah, 9
mov dx, offset str1
int 21h ; 显示标号str2处的字符串
over:
mov ah, 4ch
int 21h
code ends
end start

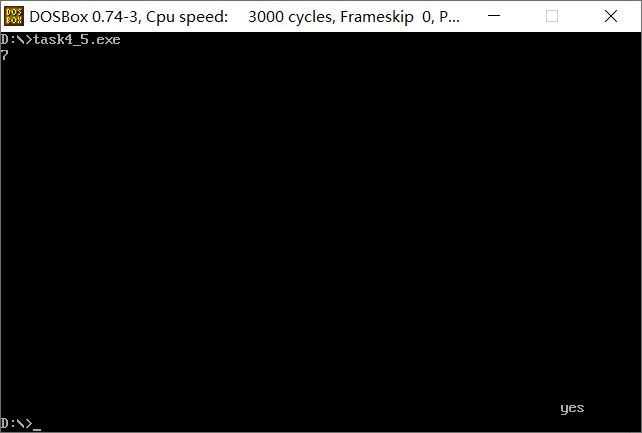

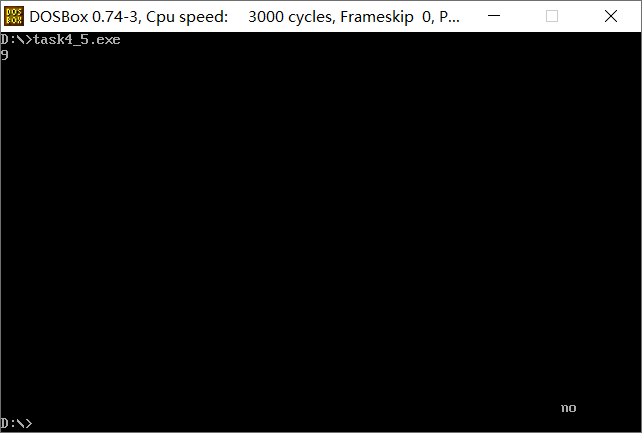

• 程序运行测试截图（输入7，以及输入其他字符，运行结果截图）





• 程序的功能是？

遇到‘7‘在行末显示yes，遇到其他在行末显示no

6. 实验任务6

通过此项实现任务，你对中断、软中断实现机制的理解

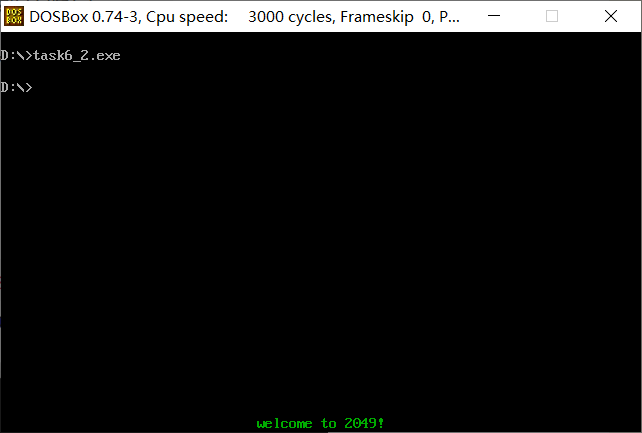

调用结果：



 理解：

1.对于int指令来说，其中断过程为：取中断类型码n，标志寄存器入栈：IF=0，TF=0；CS，IP入栈；（IP）=（n*4），（CS）=（n*4+2）；

2.编程处理中断程序时，分为两步，（1）安装，设置中断向量的程序，（2）编写中断处理程序

3.中断向量表必须存储在内存固定的单元中，在8086中，中断向量表就需要放在0000：0000~0000：03FF的内存单元中，在上面程序中中断向量表就是存放在0000：0200内存单元中

4.iret出栈顺序为IP，CS，标志寄存器，刚好和寄存器入栈的顺序相对应。
