03-NEC格式详解

目录

• 一. 逻辑1与逻辑0
• 二. NEC协议
• 三. 波形解析

一. 逻辑1与逻辑0

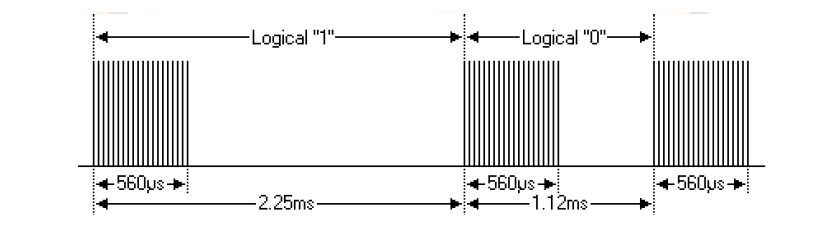

• 逻辑1为560us高电平 + 1690us低电平, 总时长为2.25ms

• 逻辑0为560us高电平 + 560us低电平, 总时长为1.12ms

二. NEC协议

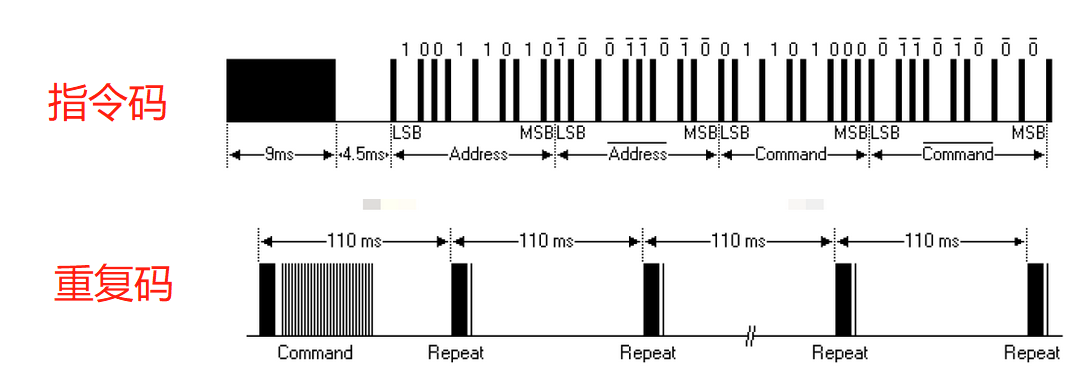

1. NEC由9ms高电平 + 4.5ms低电平作为红外引导码, 也称启动信号. 紧接着是8bit地址码 + 8bit地址反码(地址反码非必须, 可以是其他值). 最后8bit数据码 + 8bit数据反码.

2. 当按键长按时, 将不在发送指令码而是发送以110ms为周期的重复码. 重复码由9ms高电平 + 2.25ms低电平 + 560us高电平组成.

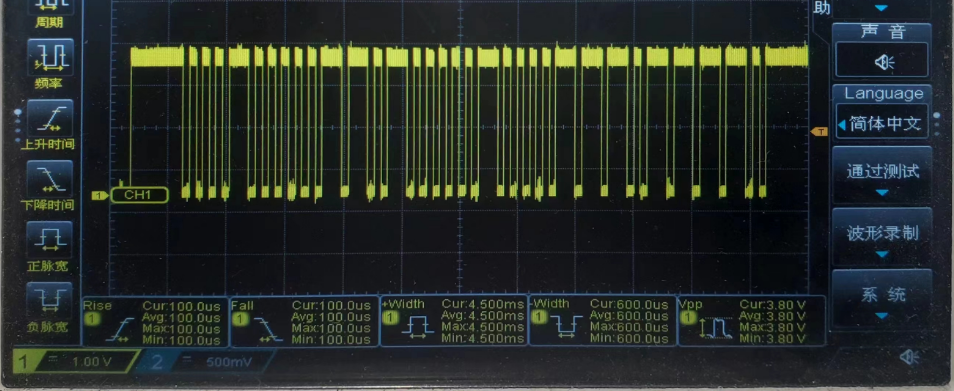

三. 波形解析

NEC发码顺序为由低到高, 每次发送8位. 例如要发送: 0x0816(0000 1000 0001 0110). 发码顺序为: 0001 0000 0110 1000
