I2C通信协议

内部集成电路概述

内部集成电路概述

基本概念

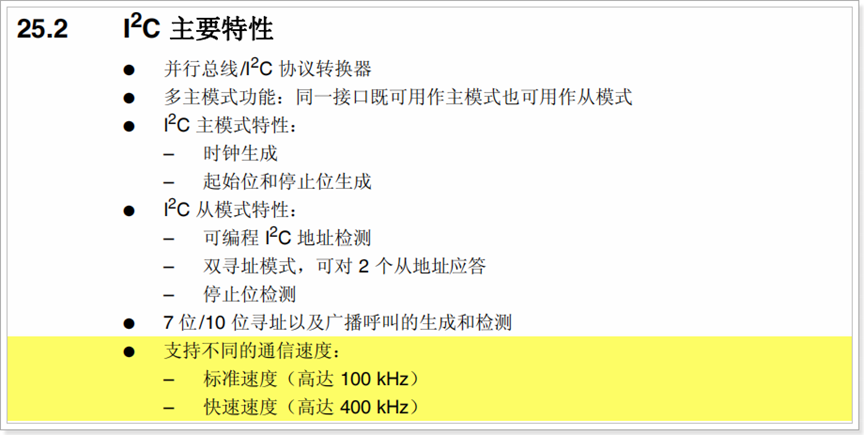

内部集成电路（Inter Integrated Circuit）的简称叫做IIC或者I2C，是一种简单的、半双工同步通信的串行通信接口，IIC总线是上世纪80年代（1982年）由飞利浦公司设计出来，当时的目的是为了给MCU和外围芯片提供更简单的交互方式。

引脚说明

IIC总线只需要两根引脚就可以实现通信，一根是数据线（SDA Serial Data），另一根是时钟线（SCL Serial Clock），所有通过IIC接口通信的外围器件都挂载在IIC总线上，通过这种机制就可以实现多机通信。

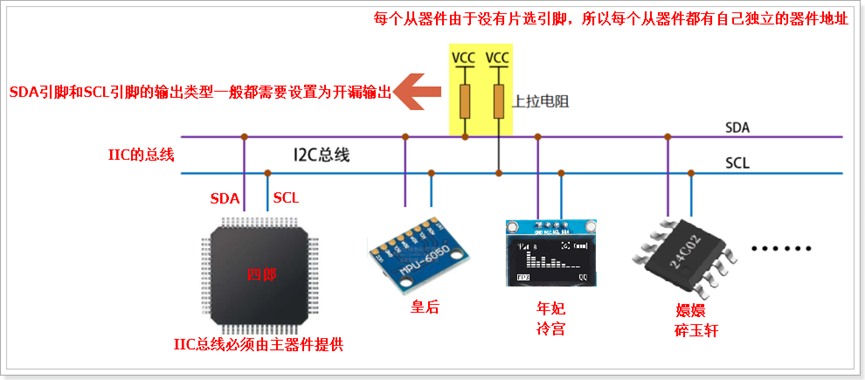

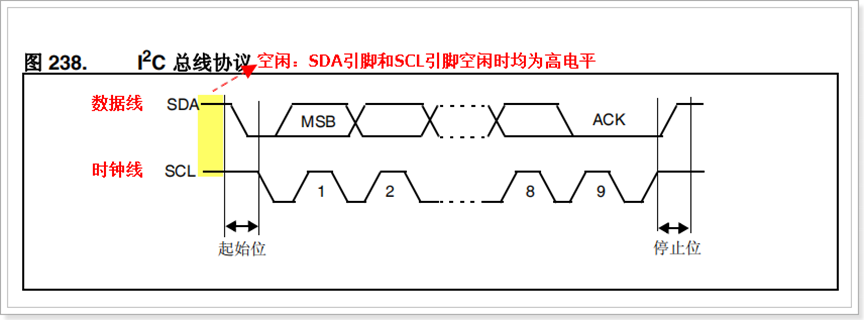

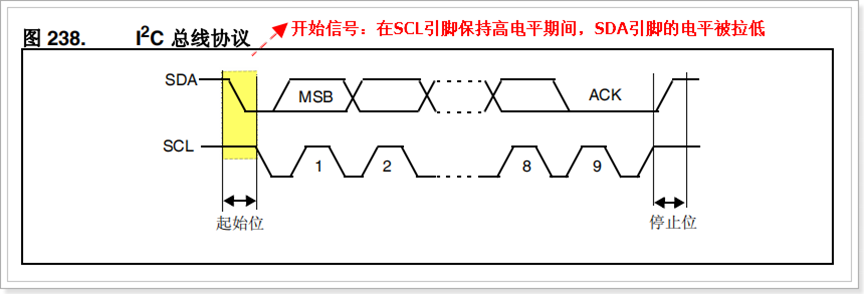

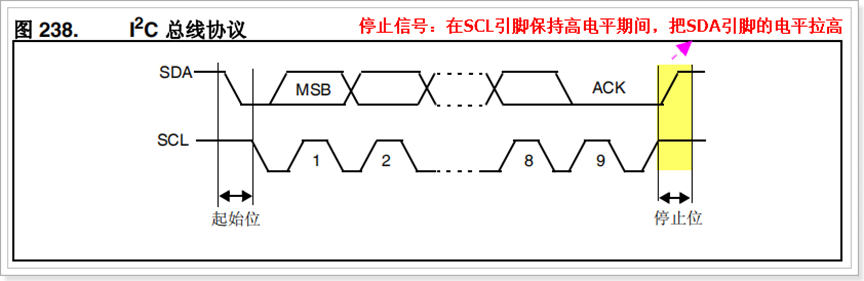

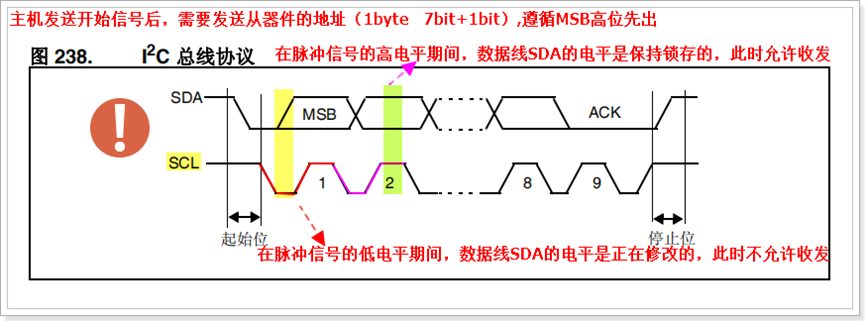

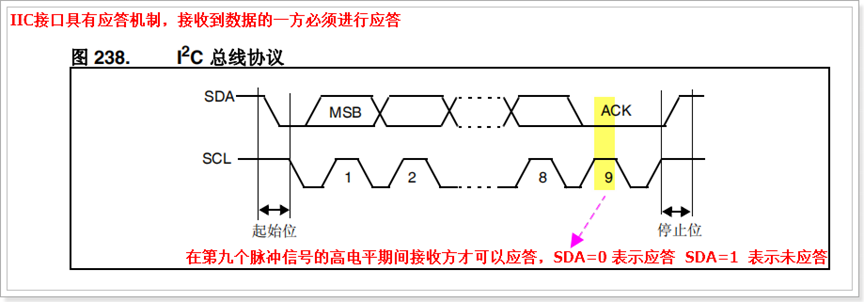

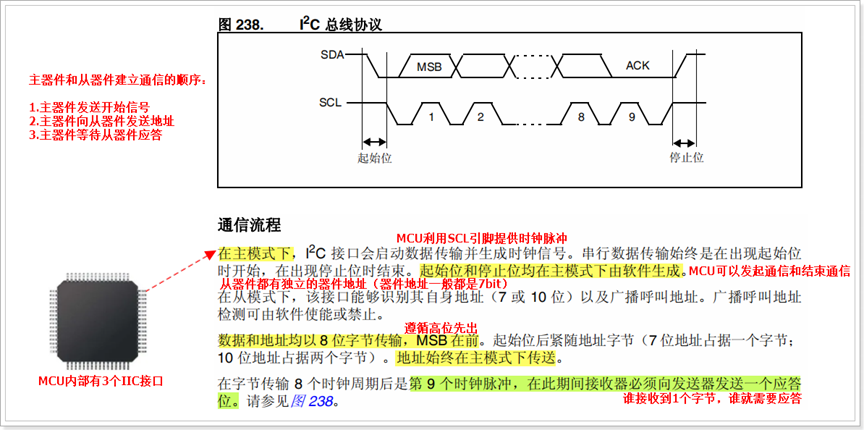

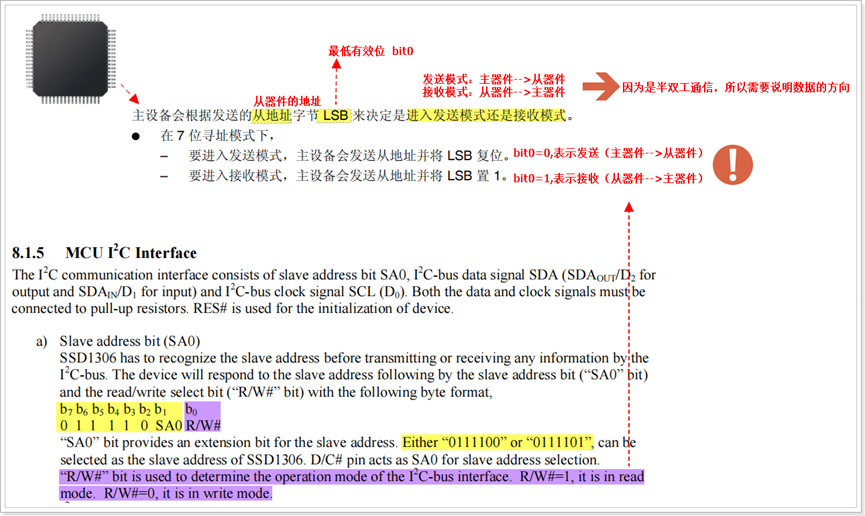

可以看到，外围器件的时钟线和数据线都是挂载在IIC总线（由主控芯片提供），并且在空闲状态下所有器件的时钟线（SCL）和数据线（SDA）都被总线的上拉电阻拉高，这样就可以把SDA引脚和SCL引脚设置为开漏模式即可，好处是防止短路。
