设计模式学习(三) 结构型 - 代理 装饰 适配器 组合 桥梁 外观 享元

2020年04月27日-

#结构型：

　　结构型顾名思义就是讨论的是类和对象的结构。组合接口或实现，或通过组合一些对象实现新的功能。(类结构型、对象结构型)

　　简单地说就是 如何将现有类或对象结合在一起形成更加大的结构？

结构型设计模式包含7种：

　　代理模式、装饰模式、适配器模式、组合模式、桥梁模式、外观模式、享元模式

#代理模式(Proxy Pattern) Provide a surrogate or placeholder for another object to control access to it.

　　代理就像定外卖一样一样的。我让外卖小哥帮我去取餐，这就是代理模式。实现间接的引用。

　　优点：减少耦合度、职责清晰、扩展性好。缺点：增加了工作量。

　　三个角色：

　　　　抽象主题（Subject）角色：共同接口

　　　　代理主题（Proxy Subject）角色：代理类

　　　　真实主题（Real Subject）角色：真实的 放业务逻辑的类，被代理的类

　　用：位于不同的地址空间(比如不同电脑)、或者希望他延迟加载、给代码 不同级别的权限、或需要提供额外的操作、

静态代理：

　　接口：

public interface Subject {
    // 请求
    void request();

}

　　实际请求的业务逻辑：

public class RealSubject implements Subject {

    public void request() {
        System.out.println("请求成功！");
    }

}

　　代理：

public class ProxySubject implements Subject {

    private Subject subject = null;

    public ProxySubject(Subject subject) {
        this.subject=subject;
    }

    public void request() {
        this.beforeRequest();
        subject.request();
        this.afterRequest();
    }

    private void beforeRequest() {
        System.out.println("执行前");
    }

    private void afterRequest() {
        System.out.println("执行后");
    }

}

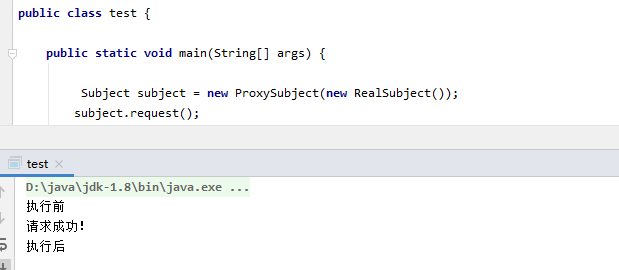

　　测试：

动态代理：一个代理可同时代理多个类

　　代理：

public class ProxyInvocation implements InvocationHandler {
    private Object object;

    public ProxyInvocation(Object o) {
        this.object = o;
    }

    public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {

        System.out.println("执行前");
        method.invoke(object,args);
        System.out.println("执行后");
        return object;
    }
}

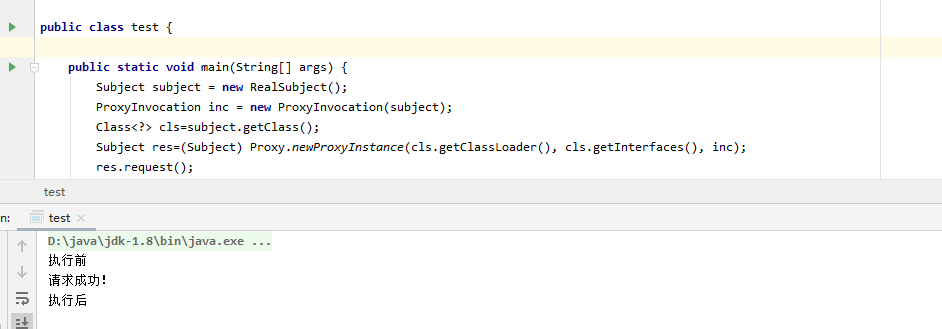

　　测试：



 #装饰模式(Decorator Pattern) Attach additional responsibilities to an object dynamically keeping the same interface.Decorators provide a flexible alternative to subclassing for extending functionality.

　　向一个现有的对象添加新的功能，同时又不改变其结构。

　　优点：继承关系的一个替代方案。画形状的时候不需要知道他的边框颜色是什么要不要加粗 之类的装饰、不管装饰了多少层返回的还是形状。可以做动态的扩展。

 　　四个角色：

　　　　抽象构件（Component）角色：需要装饰的对象。形状

　　　　具体构件（Concrete Component）角色：圆形

　　　　装饰（Decorator）角色：抽象接口 implements 形状

　　　　具体装饰（Concrete Decorator）角色：蓝色 大小 边框

 　　抽象构件：

public interface Shape {
    void draw();
}

　　具体构建：

public class Circle implements Shape {
    public void draw() {
        System.out.print("Shape Circle");
    }
}

　　装饰：

public abstract class Decorator implements Shape {
    private Shape shape;

    public Decorator(Shape shape) {
        this.shape = shape;
    }

    public void draw() {
        shape.draw();
    }
}

　　具体装饰：

　　蓝色：

public class BlueBorderDecorator extends Decorator {
    public BlueBorderDecorator(Shape shape) {
        super(shape);
    }
    public void draw(){
        super.draw();
        System.out.print(" blue border");
    }
}

　　大小：

public class BigSizeDecorator extends Decorator{
    public BigSizeDecorator(Shape shape) {
        super(shape);
    }
    public void draw(){
        super.draw();
        System.out.print(" big size");
    }
}

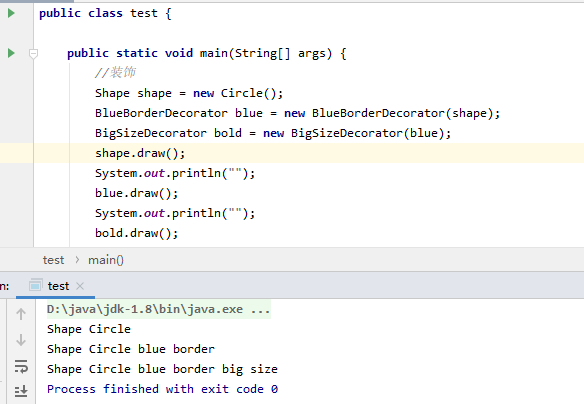

　　测试：

#适配器模式(Adapter Pattern) Convert the interface of a class into another interface clients expect. Adapter letsclasses work together that couldn't otherwise because of incompatible interfaces.

 　　两个不兼容的接口之间的桥梁。将一个类的接口转换成另外一个接口。

　　优点：两个没有任何关系的类在一起运行。

　　三个角色：

　　　　目标（Target）角色：v220 220伏

　　　　源（Adaptee）角色：v110 110伏

　　　　适配器（Adapter）角色：Adapter 转换头

 V220:

public interface V220 {

    void charge();// 充电

}

V110:

public class V110 {
    public void charge() {
        System.out.println("110V");
    }
}

Adapter:

public class Adapter implements V220 {

    V110 v110 ;

    public Adapter(V110 v110) {
        super();
        this.v110 = v110;
    }

    public void charge() {
        v110.charge();
    }

}

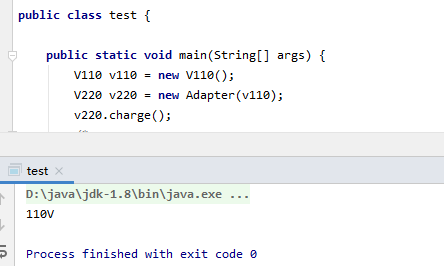

测试：



#组合模式(Composite Pattern) Compose objects into tree structures to represent part-whole hierarchies. Compositelets clients treat individual objects and compositions of objects uniformly

　　 依据树形结构来组合对象。

　　用：树形结构的菜单、文件夹管理

　　三个角色：

　　　　抽象构件（Component）角色：抽象接口

　　　　叶子构件（Leaf）角色：叶子

　　　　树枝构件（Composite）角色：树枝



抽象：

public interface  Component {

    void operation();// 树枝和叶子节点的共同方法

}

树枝：

public class Composite implements Component {

    private String name;

    private List<Component> list = new ArrayList<Component>();

    public void add(Component component) {
        this.list.add(component);
    }

    public void remove(Component component) {
        this.list.remove(component);
    }

    public List<Component> getChild(){
        return this.list;
    }

    public void display(Composite composite){
        for(Component c:composite.getChild()){
            if(c instanceof Leaf){
                c.operation();
            }else{
                c.operation();
                display((Composite)c);
            }
        }
    }

    public void operation() {
        System.out.println("composite operation");
    }

    public String getName() {
        return name;
    }

    public void setName(String name) {
        this.name = name;
    }

    @Override
    public String toString() {
        return "Composite{" +
                "name='" + name + '\'' +
                ", list=" + list +
                '}';
    }

}

叶子：

public class Leaf implements Component{

    String name;

    public void operation() {
        System.out.println("leaf operation");
    }

    public String getName() {
        return name;
    }

    public void setName(String name) {
        this.name = name;
    }

    @Override
    public String toString() {
        return "Leaf{" +
                "name='" + name + '\'' +
                '}';
    }
}

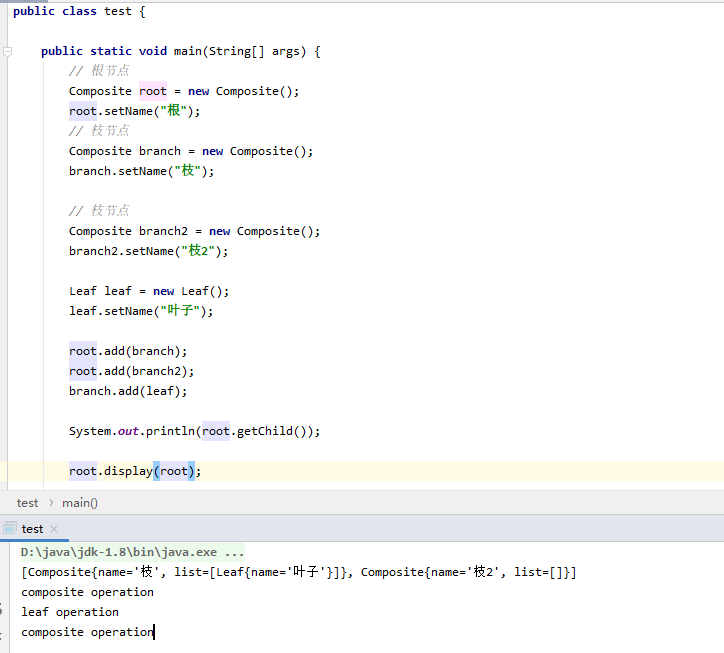

 测试：

 #桥梁模式(Bridge Pattern) Decouple an abstraction from its implementation so that the two can varyindependently.

 　　把抽象化与实现化解耦，使得二者可以独立变化.

　　四个角色：

　　　　抽象化（Abstraction）角色：它一般是抽象类而不是接口，其中定义了一个Implementor（实现类接口）：形状

　　　　修正抽象化（RefinedAbstraction）角色：这里对抽象化角色进行修改。圆形

　　　　实现化（Implementor）角色：实现化接口：颜色

　　　　具体实现化（ConcreteImplementor）角色：具体实现。红色

　　优点：解决了继承的缺点、实现了动态耦合、抽象和实现分离。

　　用：

形状：

public abstract class Shape {

    Color color;

    public Shape(Color color) {
        this.color = color;
    }

    public abstract void draw();

}

圆形：

public class Circle extends Shape {

    public Circle(Color color) {
        super(color);
    }

    public void draw() {
        System.out.println(super.color.getColor()+"Circle");
    }
}

颜色：

public interface Color {

    String getColor();

}

红色：

public class Red implements Color {

    public String getColor() {
        return "red";
    }

}

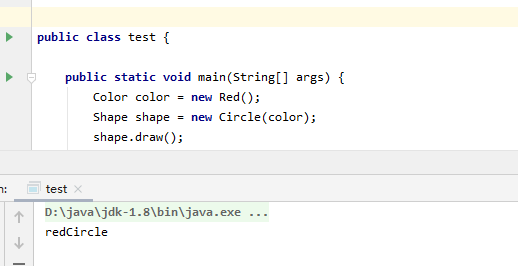

测试：



# 外观模式(Facade Pattern) Provide a unified interface to a set of interfaces in a subsystem. Facade defines ahigher-level interface that makes the subsystem easier to use.

隐藏系统的复杂性、提供一个访问子系统的接口

优点：减少了系统的相互依赖、安全、灵活。缺点：不符合开闭原则。

适用：子系统相对独立。为复杂的模块提供外界可访问的接口



 机票：

public class Ticket {
    public void getTicket(String day){
        System.out.println(day+"机票");
    }
}

车：

public class Car {

    public void getCar(){
        System.out.println("奔驰");
    }
}

酒店：

public class Hotel {

    public void getHotel(){
        System.out.println("宜家酒店");
    }
}

旅行：

public class Travel {

    private Ticket ticket;
    private Hotel hotel;
    private Car car;

    public Travel() {
        ticket = new Ticket();
        hotel = new Hotel();
        car = new Car();
    }

    public void getTicket(String day){
        ticket.getTicket(day);
    }

    public void getHotel(){
        hotel.getHotel();
    }

    public void getCar(){
        car.getCar();
    }

}

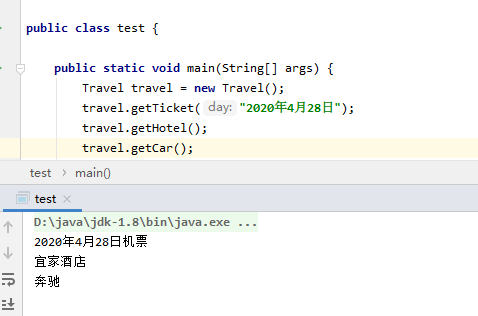

测试：

#享元模式(Flyweight Pattern) Use sharing to support large numbers of fine-grained objects efficiently.

 减少创建对象的数量

　　四个角色：

　　　　抽象享元（Flyweight）角色：抽象接口

　　　　具体享元（ConcreteFlyweight）角色：实现享元接口的具体的可共享对象

　　　　享元工厂（FlyweightFactory）角色：池容器：保证享元对象可以被系统适当的共享

　　　　客户端（Client）角色：存储享元对象

 例子：棋子

抽象享元：

public interface Flyweight {

    void put(int x,int y);

}

具体享元：

public class ConcreteFlyweight implements Flyweight{

    private String color;

    public ConcreteFlyweight(String color) {
        this.color = color;
    }

    public void put(int x, int y) {
        System.out.print("坐标：x:"+x+"; y:"+y+"; ");
        System.out.println("颜色："+color);
    }

}

享元工厂：

public class FlyweightFactory {
    static final Flyweight WHITE = new ConcreteFlyweight("白色");
    static final Flyweight BLACK = new ConcreteFlyweight("黑色");
    public static Flyweight getFlyweight(String color){
        if(color.equals("白色")){
            return WHITE;
        }else if(color.equals("黑色")){
            return BLACK;
        }
        return null;
    }
}

测试：





 总结：

 代理模式：通过代理访问对象

 装饰模式：动态添加功能

 适配器模式：让两个独立的类一起工作

 组合模式：对象组合成树形结构

 桥梁模式：抽象与实现解耦，使得二者可以独立变化

 外观模式：通过统一的接口访问子系统

 享元模式：池；共享对象可有效地支持大量的细粒度的对象



 @
