H264简介

H264简介

H.264，又称为MPEG-4 Part 10，Advanced Video Coding。

• 译为：MPEG-4第10部分，高级视频编码
• 简称：MPEG-4 AVC

H.264是迄今为止视频录制、压缩和分发的最常用格式。截至2019年9月，已有91％的视频开发人员使用了该格式。H.264提供了明显优于以前任何标准的压缩性能。H.264因其是蓝光盘的其中一种编解码标准而著名，所有蓝光盘播放器都必须能解码H.264。



分层目的

视频编码层VCL

VCL数据是编码处理的输出，表示被压缩编码后的视频数据序列。【编码/压缩、切分】

网络提取层NAL

VCL数据传输和存储之前，这些VCL数据，会被封装进NAL单元中。【打包】



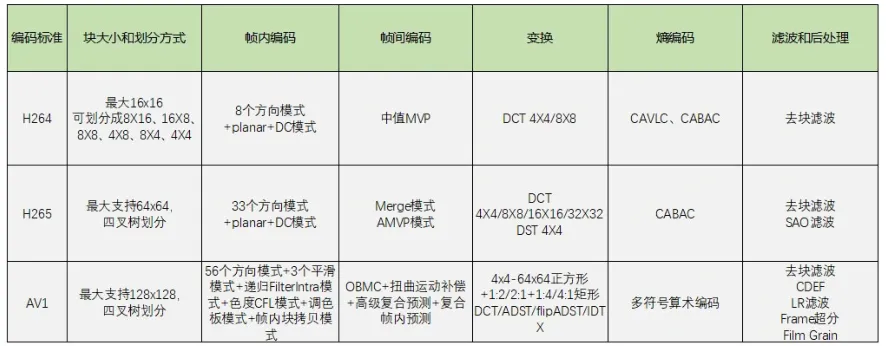

编码过程与原理

H.264的编程过程比较复杂，本文只介绍大体的框架和脉络，具体细节就不展开了。

大体可以归纳为以下几个主要步骤：

• 划分帧类型
• 帧内/帧间编码
• 变换 + 量化
• 滤波
• 熵编码

划分帧类型

IPB帧

I 帧

帧内编码帧(Intra Coded Picture)，也叫关键帧，采用帧内压缩去掉空间冗余信息。

P帧

前向预测编码帧(predictive-frame)，通过将图像序列中前面已经编码帧的时间冗余

信息来压缩传输数据量的编码图像。参考前面的 I 帧或者 P 帧。

B 帧

双向预测内插编码帧 双向预测内插编码帧(bi-directional interpolated prediction frame)，既考虑源图像序列前面的已编码帧，又顾及源图像序列后面的已编码帧之间的冗余信息，来压缩传输数据量的编码图像，也称为双向编码帧。参考前面一个的 I 帧或者 P 帧及其后面的一个 P 帧。





在较早的视频编码标准（例如MPEG-2）中，P帧只能使用一个参考帧，而一些现代视频编码标准（比如H.264），允许使用多个参考帧。



PTS 和 和 DTS

DTS(Decoding Time Stamp)是标识读入内存中 bit 流在什么时候开始送入解码器中进行

解码。也就是解码顺序的时间戳。

PTS(Presentation Time Stamp)用于度量解码后的视频帧什么时候被显示出来。在没有

B 帧的情况下，DTS 和 PTS 的输出顺序是一样的，一旦存在 B 帧，PTS 和 DTS 则会不同。也就是显示顺序的时间戳。



GOP

即 Group of picture(图像组)，指 两个 I 帧之间的距离，Reference(参考周期)指两个 P 帧之间的距离。



一个 I 帧所占用的字节数大于一个 P 帧，一个 P 帧所占用的字节数大于一个 B 帧。所以

在码率不变的前提下，GOP 值越大，P、B 帧的数量会越多，平均每个 I、P、B 帧所占用

的字节数就越多，也就更容易获取较好的图像质量；Reference 越大，B 帧的数量越多，同理也更容易获得较好的图像质量。

简而言之：

字节大小：I > P > B

解码顺序：I -> P -> B

GOP的长度

GOP的长度表示GOP的帧数。GOP的长度需要控制在合理范围，以平衡视频质量、视频大小（网络带宽）和seek效果（拖动、快进的响应速度）等。

• 加大GOP长度有利于减小视频文件大小，但也不宜设置过大，太大则会导致GOP后部帧的画面失真，影响视频质量
• 由于P、B帧的复杂度大于I帧，GOP值过大，过多的P、B帧会影响编码效率，使编码效率降低
• 如果设置过小的GOP值，视频文件会比较大，则需要提高视频的输出码率，以确保画面质量不会降低，故会增加网络带宽
• GOP长度也是影响视频seek响应速度的关键因素，seek时播放器需要定位到离指定位置最近的前一个I帧，如果GOP太大意味着距离指定位置可能越远（需要解码的参考帧就越多）、seek响应的时间（缓冲时间）也越长

GOP的类型

GOP又可以分为开放（Open）、封闭（Closed）两种。

• Open

• 前一个GOP的B帧可以参考下一个GOP的I帧

• Closed

• 前一个GOP的B帧不能参考下一个GOP的I帧
• GOP不能以B帧结尾







需要注意的是：

• 由于P帧、B帧都对前面的参考帧（P帧、I帧）有依赖性，因此，一旦前面的参考帧出现数据错误，就会导致后面的P帧、B帧也出现数据错误，而且这种错误还会继续向后传播
• 对于普通的I帧，其后的P帧和B帧可以参考该普通I帧之前的其他I帧

在Closed GOP中，有一种特殊的I帧，叫做IDR帧（Instantaneous Decoder Refresh，译为：即时解码刷新）。

• 当遇到IDR帧时，会清空参考帧队列
• 如果前一个序列出现重大错误，在这里可以获得重新同步的机会，使错误不会继续往下传播
• 一个IDR帧之后的所有帧，永远都不会参考该IDR帧之前的帧
• 视频播放时，播放器一般都支持随机seek（拖动）到指定位置，而播放器直接选择到指定位置附近的IDR帧进行播放最为便捷，因为可以明确知道该IDR帧之后的所有帧都不会参考其之前的其他I帧，从而避免较为复杂的反向解析



帧内/帧间编码

I帧采用的是帧内（Intra Frame）编码，处理的是空间冗余。
P帧、B帧采用的是帧间（Inter Frame）编码，处理的是时间冗余。



划分宏块

在进行编码之前，首先要将一张完整的帧切割成多个宏块（Macroblock），H.264中的宏块大小通常是16x16。

宏块可以进一步拆分为多个更小的变换块（Transform blocks）、预测块（Prediction blocks）。

• 变换块的尺寸有：16x16、8x8、4x4
• 预测块的尺寸有：16×16、16×8、8×16、8×8、8×4、4×8、4×4





帧内编码

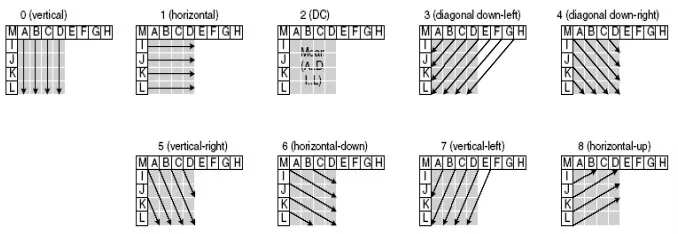

帧内编码，也称帧内预测。以4x4的预测块为例，共有9种可选的预测模式。



利用帧内预测技术，可以得到预测帧，最终只需要保留预测模式信息、以及预测帧与原始帧的残差值。

编码器会选取最佳预测模式，使预测帧更加接近原始帧，减少相互间的差异，提高编码的压缩效率。

帧间编码

帧间编码，也称帧间预测，用到了运动补偿（Motion compensation）技术。

编码器利用块匹配算法，尝试在先前已编码的帧（称为参考帧）上搜索与正在编码的块相似的块。如果编码器搜索成功，则可以使用称为运动矢量的向量对块进行编码，该向量指向匹配块在参考帧处的位置。

在大多数情况下，编码器将成功执行，但是找到的块可能与它正在编码的块不完全匹配。这就是编码器将计算它们之间差异的原因。这些残差值称为预测误差，需要进行变换并将其发送给解码器。

综上所述，如果编码器在参考帧上成功找到匹配块，它将获得指向匹配块的运动矢量和预测误差。使用这两个元素，解码器将能够恢复该块的原始像素。

如果一切顺利，该算法将能够找到一个几乎没有预测误差的匹配块，因此，一旦进行变换，运动矢量加上预测误差的总大小将小于原始编码的大小。

如果块匹配算法未能找到合适的匹配，则预测误差将是可观的。因此，运动矢量的总大小加上预测误差将大于原始编码。在这种情况下，编码器将产生异常，并为该特定块发送原始编码。

DCT 变换与量化

接下来对残差值进行DCT变换（Discrete Cosine Transform，译为离散余弦变换）。



规格

H.264的主要规格有：

• Baseline Profile（BP）

• 支持I/P帧，只支持无交错（Progressive）和CAVLC
• 一般用于低阶或需要额外容错的应用，比如视频通话、手机视频等即时通信领域

• Extended Profile（XP）

• 在Baseline的基础上增加了额外的功能，支持流之间的切换，改进误码性能
• 支持I/P/B/SP/SI帧，只支持无交错（Progressive）和CAVLC
• 适合于视频流在网络上的传输场合，比如视频点播

• Main Profile（MP）

• 提供I/P/B帧，支持无交错（Progressive）和交错（Interlaced），支持CAVLC和CABAC
• 用于主流消费类电子产品规格如低解码（相对而言）的MP4、便携的视频播放器、PSP和iPod等

• High Profile（HiP）

• 最常用的规格
• 在Main的基础上增加了8x8内部预测、自定义量化、无损视频编码和更多的YUV格式（如4:4:4）

• High 4:2:2 Profile（Hi422P）
• High 4:4:4 Predictive Profile（Hi444PP）
• High 4:2:2 Intra Profile
• High 4:4:4 Intra Profile

• 用于广播及视频碟片存储（蓝光影片），高清电视的应用
