实验6：开源控制器实践——RYU

一、实验目的

能够独立部署RYU控制器；
能够理解RYU控制器实现软件定义的集线器原理；
能够理解RYU控制器实现软件定义的交换机原理。

二、实验环境

(一）基本要求

下载虚拟机软件Oracle VisualBox或VMware；
在虚拟机中安装Ubuntu 20.04 Desktop amd64，并完整安装Mininet；

(二)、实验要求

1.搭建下图所示SDN拓扑，协议使用Open Flow 1.0，并连接Ryu控制器

启动控制器

使用以下命令搭建拓扑

sudo mn --topo=single,3 --mac --controller=remote,ip=127.0.0.1,port=6633 --switch ovsk,protocols=OpenFlow10

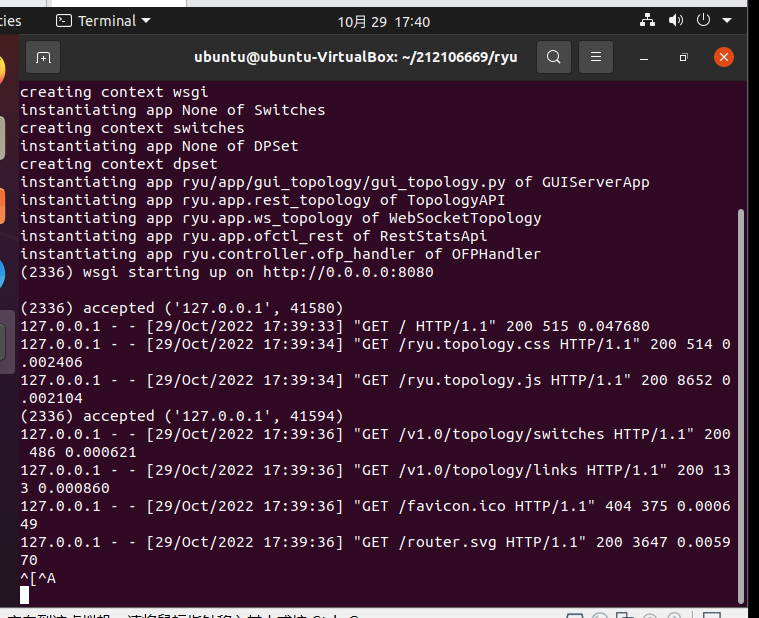

2.通过Ryu的图形界面查看网络拓扑



3.阅读Ryu文档的The First Application一节，运行并使用 tcpdump 验证L2Switch，分析和POX的Hub模块有何不同

• 创建L2Switch.py文件,并保存在目录/home/用户名/学号/lab6/中

• 执行命令

ryu-manager L2Switch.py

• 重新创建拓扑

sudo mn --topo=single,3 --mac --controller=remote,ip=127.0.0.1,port=6633 --switch ovsk,protocols=OpenFlow10

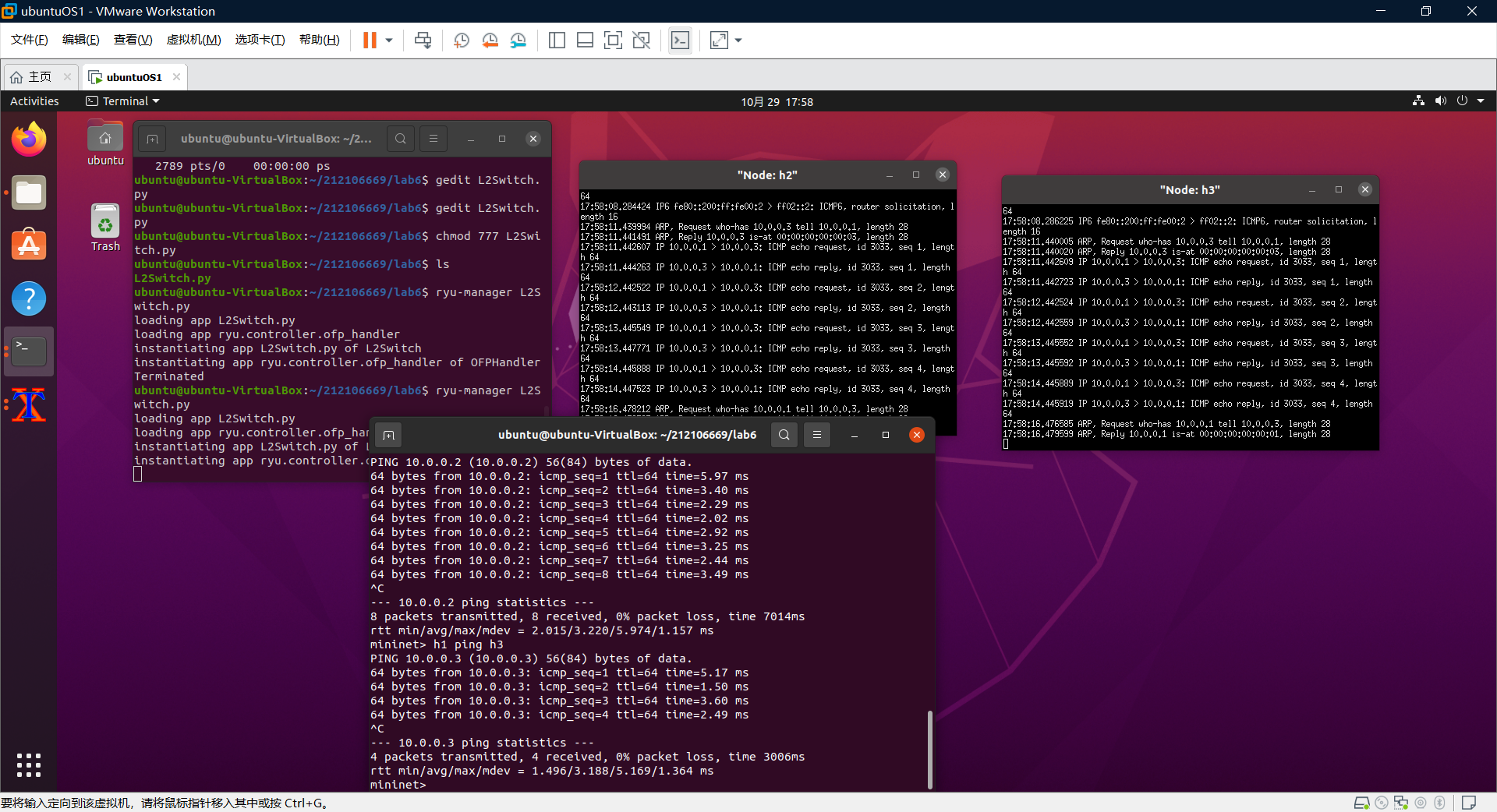

• 再利用mininet的xterm开启h1，h2，h3的命令行终端，并在h2和h3使用开启抓包（抓取eth0端口）

• 在h2主机终端中输入

tcpdump -nn -i h2-eth0

• 在h3主机终端中输入

tcpdump -nn -i h3-eth0

　　

h1 ping h2时h3也能收到数据包，h1 ping h3时h2也能收到数据包，说明L2Switch模块的功能同hub模块：为每一个交换机建立通配的洪泛规则，让交换机拥有集线器的功能。

• 分析和POX的Hub模块有何不同

  1.结合拓扑,分别运行ryu和运行pox（Hub模块）

ryu-manager L2Switch.py
./pox.py log.level --DEBUG forwarding.hub

2.查看拓扑下发流表

dpctl dump-flows

3.无法查看L2Switch下发的流表

4.而hub模块下发的流表可以查看

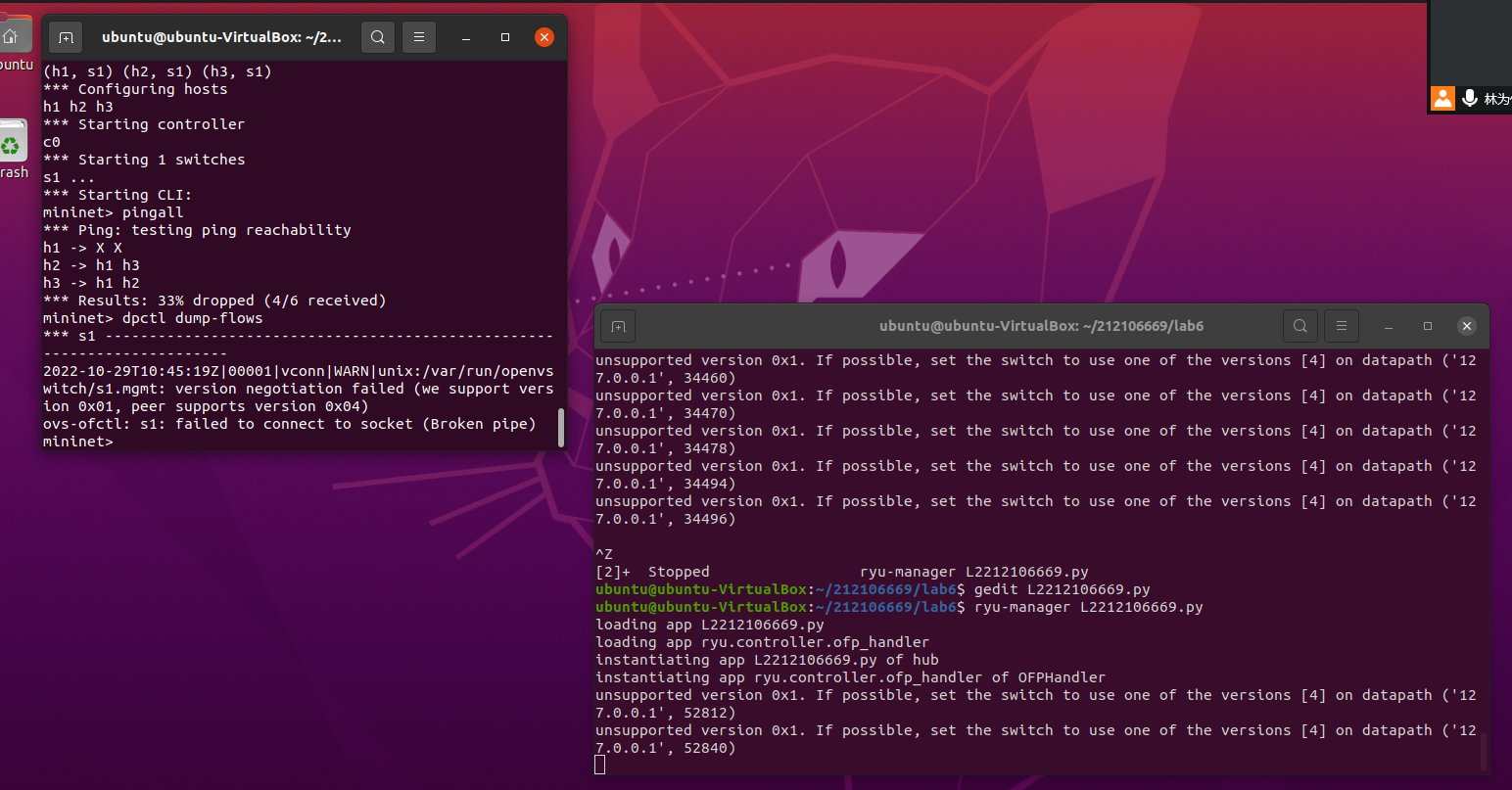

4.继下面的.py文件一起,先执行.py文件再创拓扑

sudo mn --topo=single,3 --mac --controller=remote,ip=127.0.0.1,port=6633 --switch ovsk,protocols=OpenFlow13

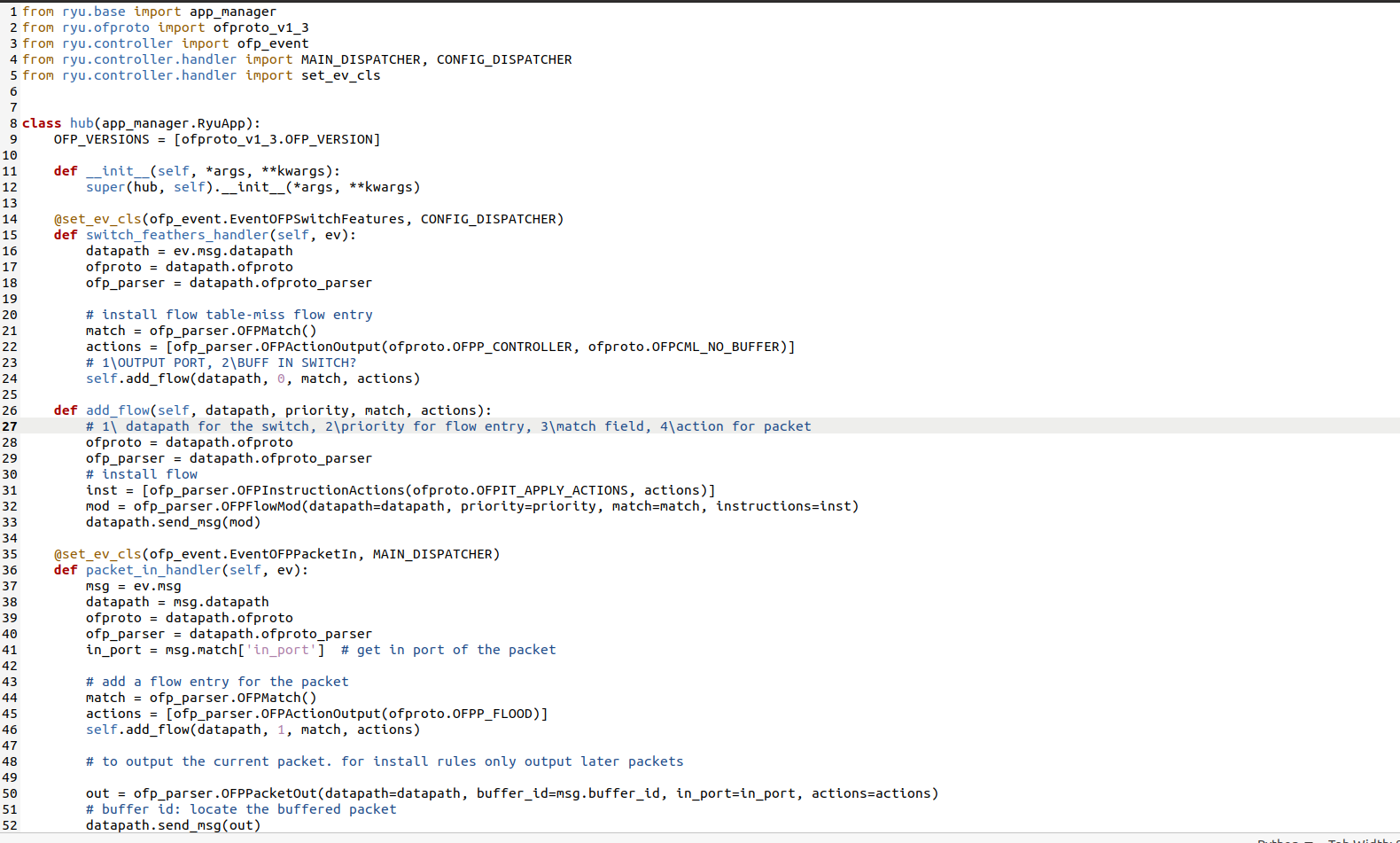

编程修改L2Switch.py，另存为L2xxxxxxxxx.py，使之和POX的Hub模块的变得一致（xxxxxxxxx为学号）





（三）心得体会

Ryu 是一个基于 python 的开源网络操作系统，Ryu 目的在于提供逻辑上的集中化管理，通过提供 API 使网络管理更加方便。注意先连接ryu控制器，再建立拓扑，RYU的L2Switch模块和POX的Hub模块都采用泛洪转发ICMP报文。
