实验5：开源控制器实践——POX

一、实验目的

1.能够理解 POX 控制器的工作原理；
2.通过验证POX的forwarding.hub和forwarding.l2_learning模块，初步掌握POX控制器的使用方法；
3.能够运用POX控制器编写自定义网络应用程序，进一步熟悉POX控制器流表下发的方法。

二、实验环境

1.下载虚拟机软件Oracle VisualBox 或 VMware；
2.在虚拟机中安装Ubuntu 20.04 Desktop amd64；

三、实验要求

（一）基本要求

1.搭建下图所示SDN拓扑，协议使用Open Flow 1.0，控制器使用部署于本地的POX（默认监听6633端口）

使用命令sudo mn --topo=single,3 --mac --controller=remote,ip=127.0.0.1,port=6633 --switch ovsk,protocols=OpenFlow10搭建上述拓扑

2.阅读Hub模块代码，使用 tcpdump 验证Hub模块；

开启pox，运行hub模块：./pox.py log.level --DEBUG forwarding.hub

使用命令mininet> xterm h2 h3开启主机终端

在h2主机终端中输入tcpdump -nn -i h2-eth0

在h3主机终端中输入tcpdump -nn -i h3-eth0

•

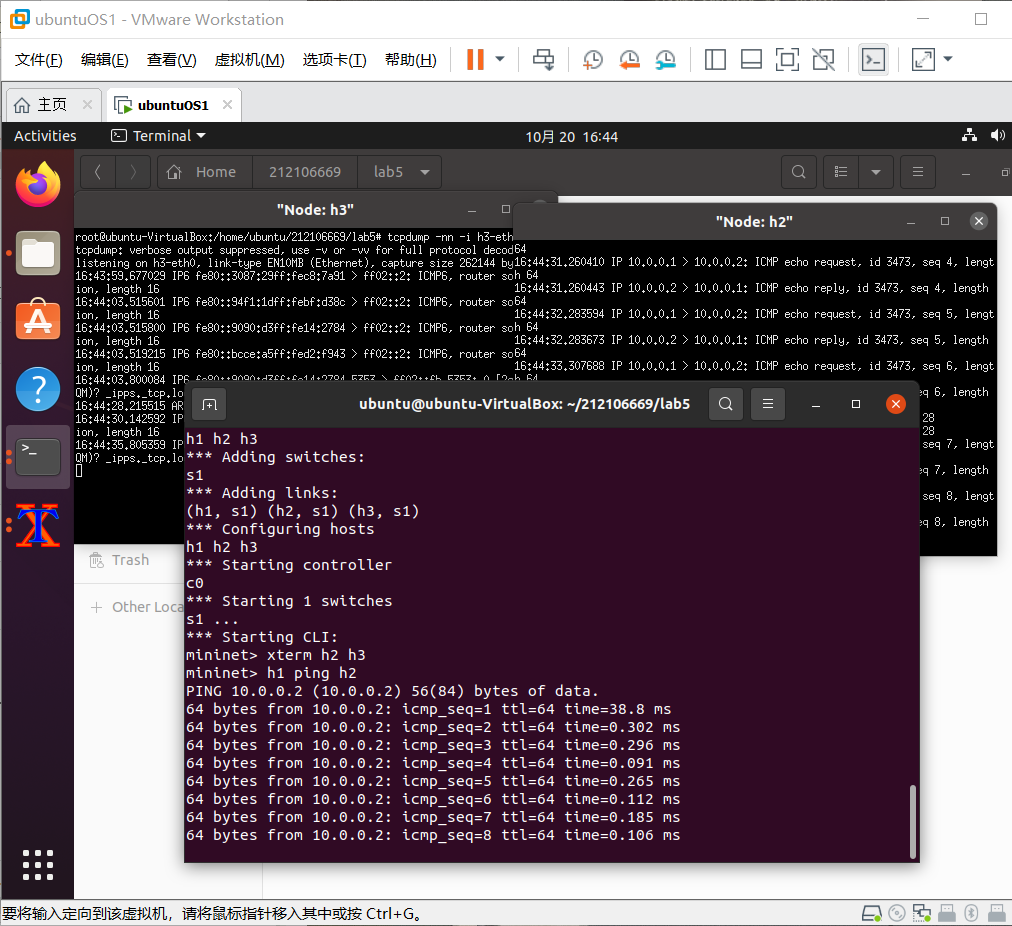

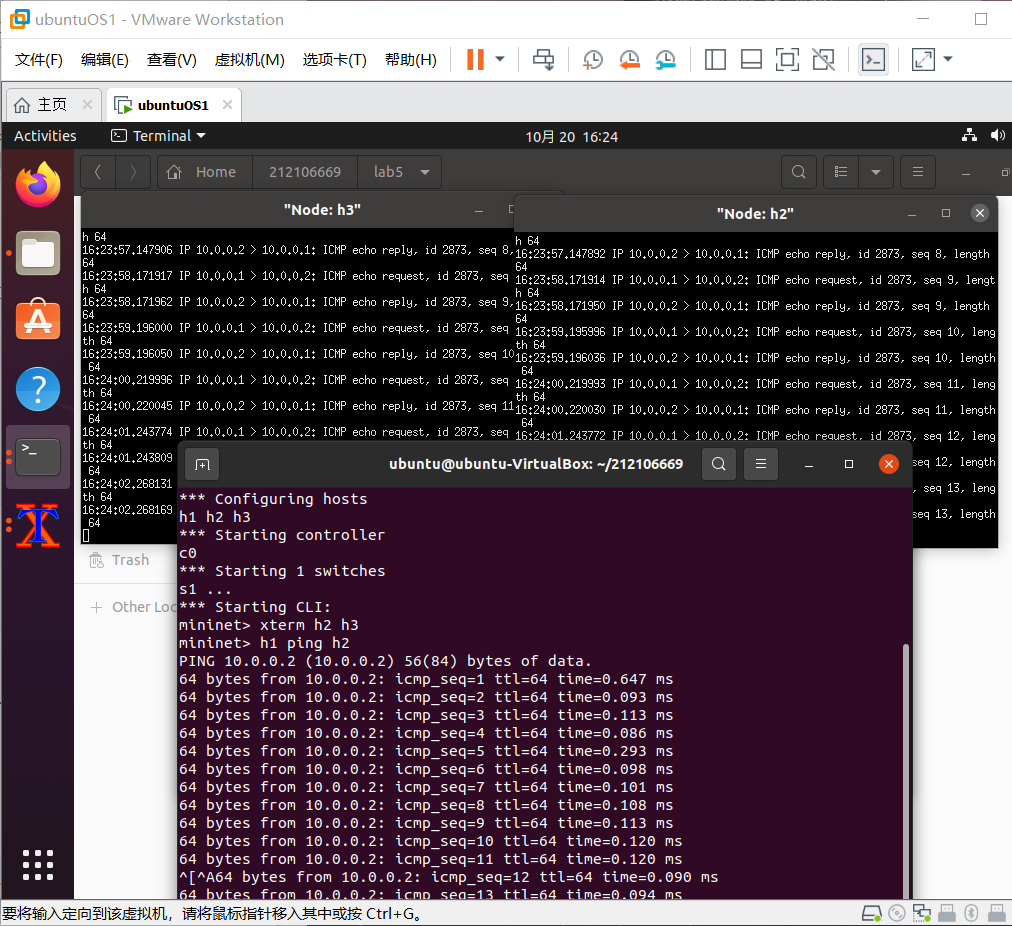

h1 ping h2 时  h1 h2 h3都收到了数据包













3.阅读L2_learning模块代码，画出程序流程图，使用 tcpdump 验证Switch模块。

（1）画出流程图

（2）使用 tcpdump 验证Switch模块

开启pox，运行L2_learning模块：./pox.py log.level --DEBUG forwarding.l2_learning



h1 ping h2













h1 ping h3

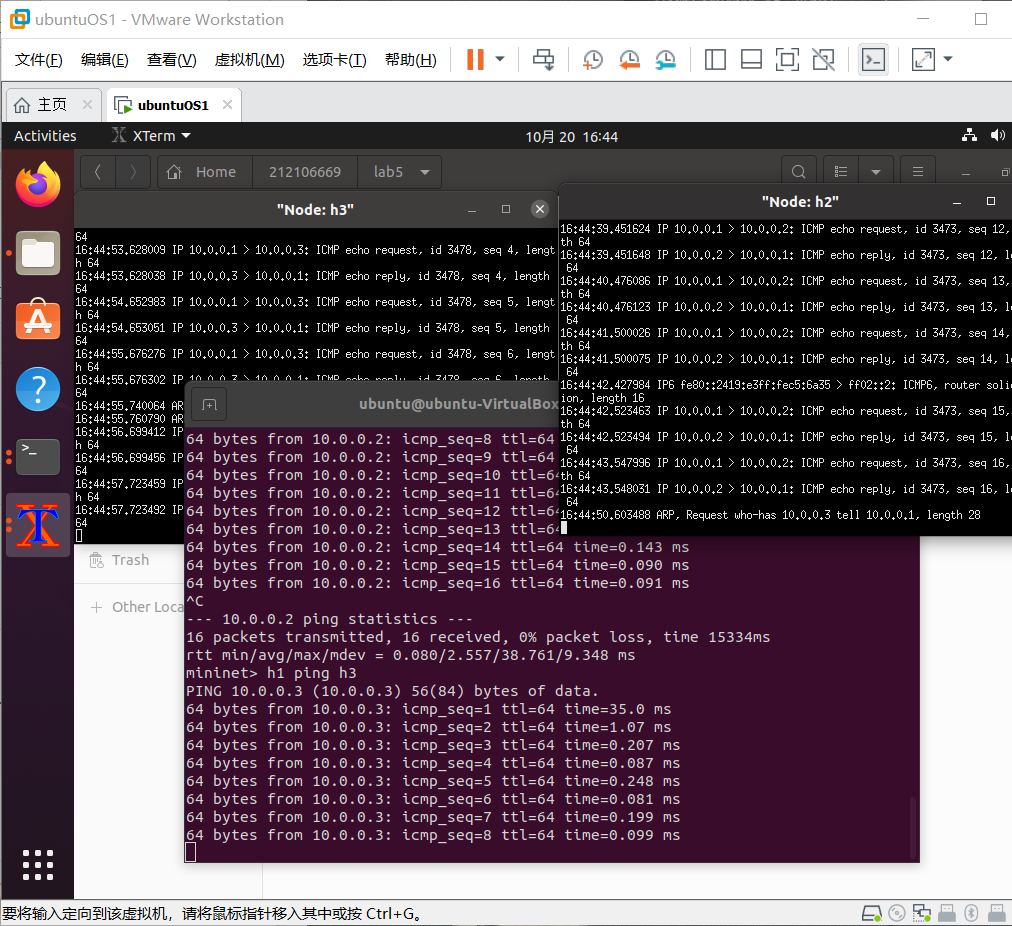

h1 ping h2 时  只有h2收到了数据包

h1 ping h3 时 只有h3收到了数据包



都收到了数据包

个人总结：

hub模块采用集线器泛洪转发，将数据包广播转发，此时交换机等效于集线器。

swtich模块只有相应主机可以接收到数据包，其他主机接收不到。验证了Switch模块的功能：让OpenFlow交换机实现L2自学习。所以只有目的主机可以接收到数据包。
