ARM 【GPIO的按键实验】

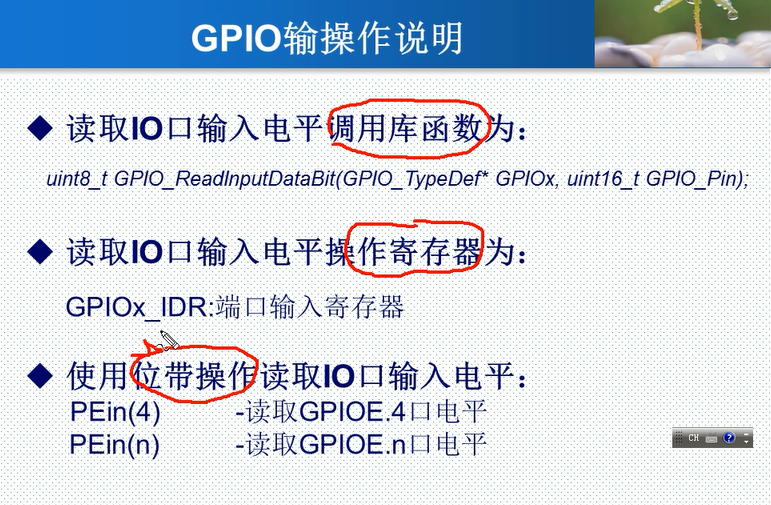

GPIO操作的方法:

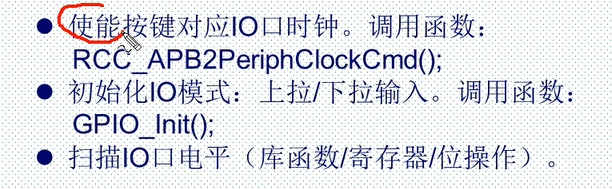

按键实验的步骤：

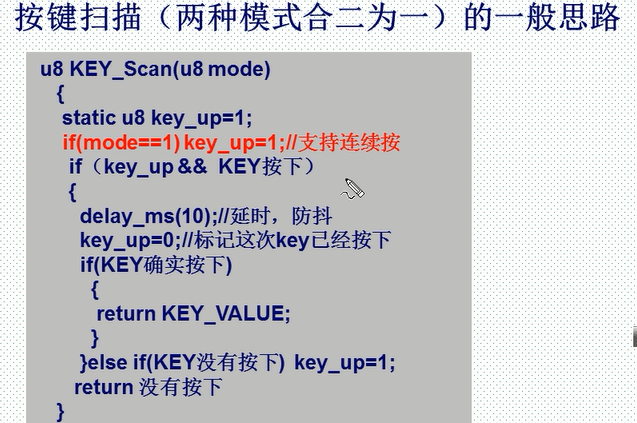

 按键是否连续按:

//main.c
int main(void)
 {
     vu8 key=0;
    delay_init();             //延时函数初始化
     LED_Init();                 //LED端口初始化
    KEY_Init();          //初始化与按键连接的硬件接口
    BEEP_Init();             //初始化蜂鸣器端口
    LED0=0;                    //先点亮红灯
    while(1)
    {
         key=KEY_Scan(0);    //得到键值
           if(key)
        {
            switch(key)
            {
                case WKUP_PRES:    //控制蜂鸣器
                    BEEP=!BEEP;
                    break;
                case KEY2_PRES:    //控制LED0翻转
                    LED0=!LED0;
                    break;
                case KEY1_PRES:    //控制LED1翻转
                    LED1=!LED1;
                    break;
                case KEY0_PRES:    //同时控制LED0,LED1翻转
                    LED0=!LED0;
                    LED1=!LED1;
                    break;
            }
        }else delay_ms(10);
    }
}

//led.c
//初始化PB5和PE5为输出口.并使能这两个口的时钟
//LED IO初始化
void LED_Init(void)
{

 GPIO_InitTypeDef  GPIO_InitStructure;

 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOE, ENABLE);     //使能PB,PE端口时钟

 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;                 //LED0-->PB.5 端口配置
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;          //推挽输出
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;         //IO口速度为50MHz
 GPIO_Init(GPIOB, &GPIO_InitStructure);                     //根据设定参数初始化GPIOB.5
 GPIO_SetBits(GPIOB,GPIO_Pin_5);                         //PB.5 输出高

 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;                 //LED1-->PE.5 端口配置, 推挽输出
 GPIO_Init(GPIOE, &GPIO_InitStructure);                       //推挽输出 ，IO口速度为50MHz
 GPIO_SetBits(GPIOE,GPIO_Pin_5);                          //PE.5 输出高
}


//初始化PB8为输出口.并使能这个口的时钟
//蜂鸣器初始化
beep.c
void BEEP_Init(void)
{

 GPIO_InitTypeDef  GPIO_InitStructure;

 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);     //使能GPIOB端口时钟

 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;                 //BEEP-->PB.8 端口配置
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;          //推挽输出
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;     //速度为50MHz
 GPIO_Init(GPIOB, &GPIO_InitStructure);     //根据参数初始化GPIOB.8

 GPIO_ResetBits(GPIOB,GPIO_Pin_8);//输出0，关闭蜂鸣器输出

}

#include "stm32f10x.h"
#include "key.h"
#include "sys.h"
#include "delay.h"


//按键初始化函数
void KEY_Init(void) //IO初始化
{
     GPIO_InitTypeDef GPIO_InitStructure;

     RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOE,ENABLE);//使能PORTA,PORTE时钟

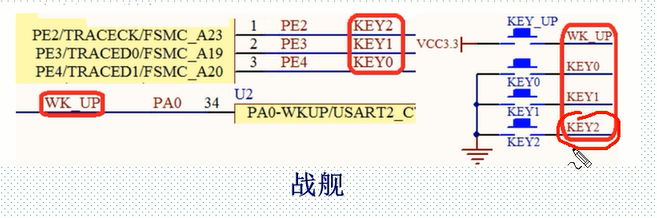

    GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4;//KEY0-KEY2
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //设置成上拉输入
     GPIO_Init(GPIOE, &GPIO_InitStructure);//初始化GPIOE2,3,4

    //初始化 WK_UP-->GPIOA.0      下拉输入
    GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD; //PA0设置成输入，默认下拉
    GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.0

}
//按键处理函数
//返回按键值
//mode:0,不支持连续按;1,支持连续按;
//0，没有任何按键按下
//1，KEY0按下
//2，KEY1按下
//3，KEY2按下
//4，KEY3按下 WK_UP
//注意此函数有响应优先级,KEY0>KEY1>KEY2>KEY3!!
u8 KEY_Scan(u8 mode)
{
    static u8 key_up=1;//按键按松开标志
    if(mode)key_up=1;  //支持连按
    if(key_up&&(KEY0==0||KEY1==0||KEY2==0||WK_UP==1))
    {
        delay_ms(10);//去抖动
        key_up=0;
        if(KEY0==0)return KEY0_PRES;
        else if(KEY1==0)return KEY1_PRES;
        else if(KEY2==0)return KEY2_PRES;
        else if(WK_UP==1)return WKUP_PRES;
    }else if(KEY0==1&&KEY1==1&&KEY2==1&&WK_UP==0)key_up=1;
     return 0;// 无按键按下
}
