嵌入式 【GPIO相关寄存器】

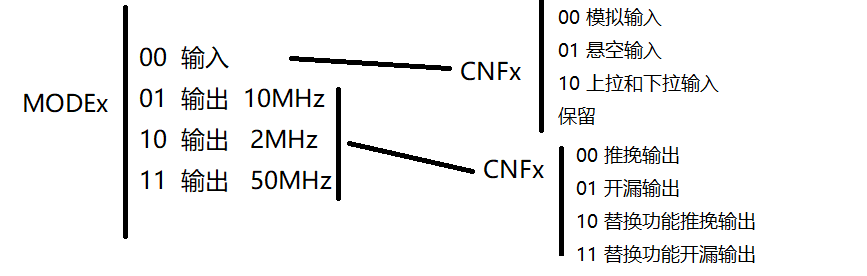

//每四位控制一个端口的输入输出模式  配置寄存器(GPIOx_CRL和GPIOx_CRH)



//数据寄存器(GPIOx_IDR和GPIOx_ODR)

//32位的端口[输入数据寄存器]GPIOx_IDR(偏移地址0x08)只有低16位有效,每位记为IDRy(y=0,1,...15)

//32位的端口[输出数据寄存器]GPIOx_ODR（偏移地址0x0C,复位值为0x0）只有低16位有效,各位记为ODRy





//32位的端口置位/清零寄存器GPIOx_RSRR(偏移地址0x10，复位值为0x0)可以单独置位或清零某个GPIO引脚。GPIOx_RSRR高16位的每位记为BRy(y=0,1,2,....15)
