Insar 课程学习

第一章绪论

1.1 微波遥感的前生今世

现代雷达：（简称SAR） ,可以在空间上具有 m 级别的分辨率

雷达的波段划分（按照波段的中心长度进行）

L波段（Long）22cm
S波段（Short） 10cm
X波段代表坐标上面的某一个点 3cm
C波段(Compromise) X　两个波段的优点的结合 5cm
K波段德国自己研发的雷达中心波长为 1.5cm 之后在 K 的基础上有 Ka Ku
P波段（Previous）

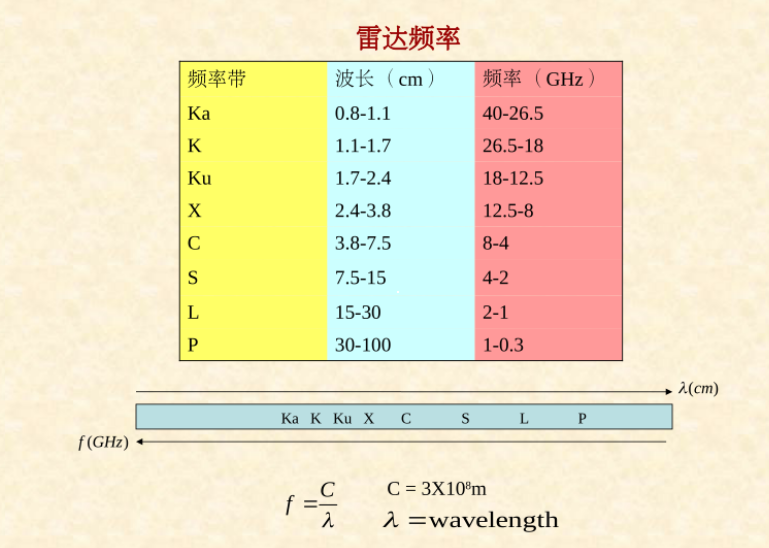

不同的额波段的波长的比较如下：
在这里插入图片描述

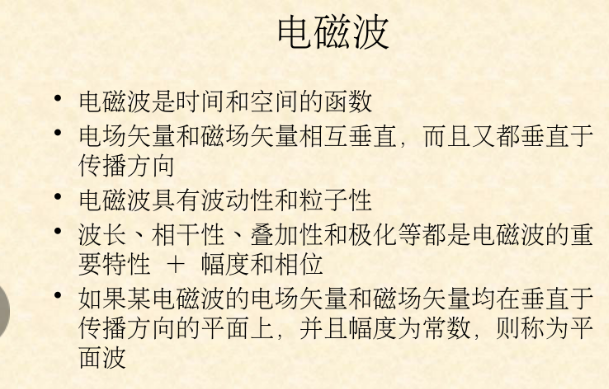

电磁波

在真空中或者介质中通过电磁场的振动而传输电磁能的量的波
在这里插入图片描述

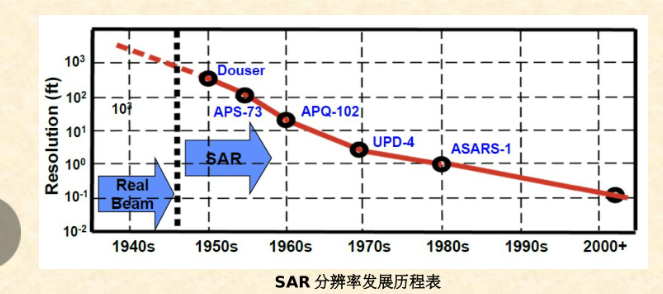

SAR 的发展历程

在这里插入图片描述

SAR 的典型系统：在卫星上面搭载的系统

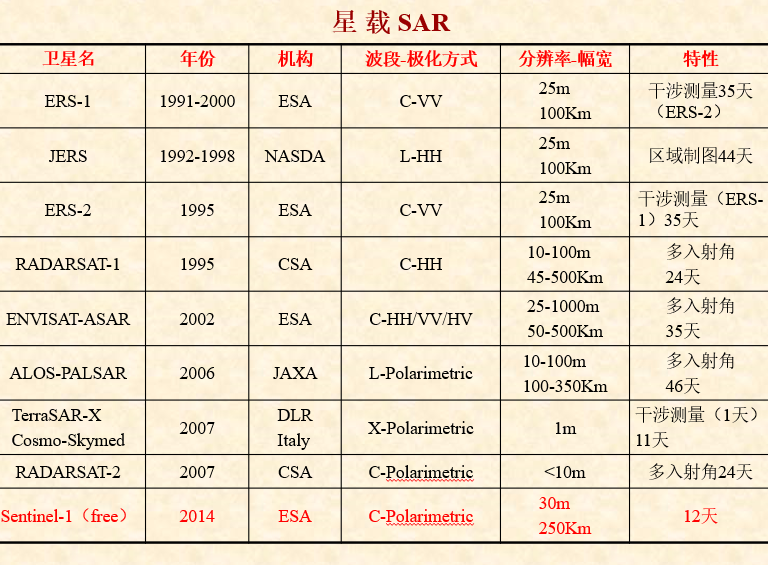

下面是一些卫星上所搭载的 SAR 的相关参数

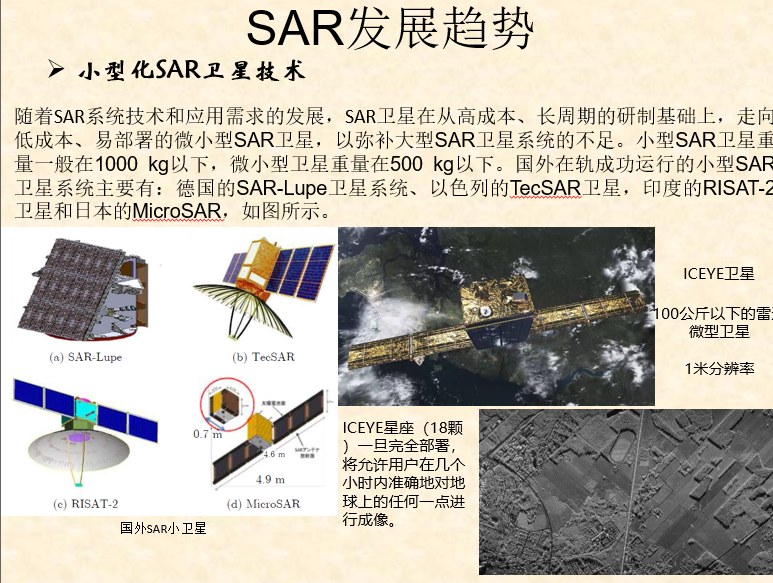

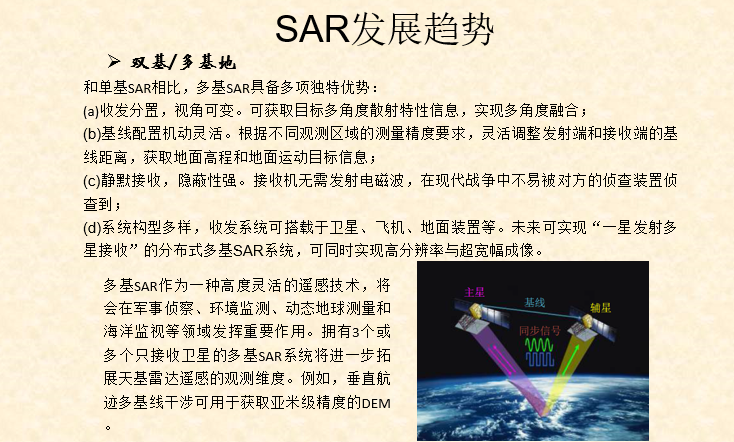

SAR 的发展趋势

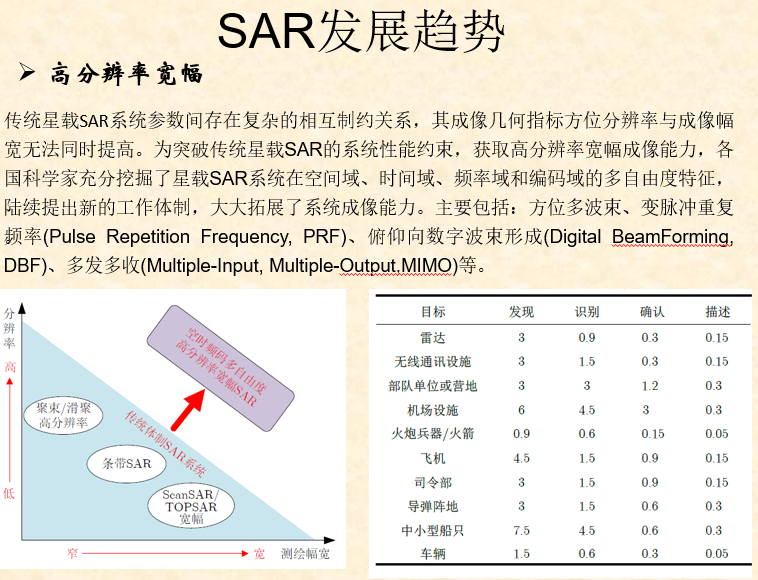

高分辨率宽幅
双基/多基

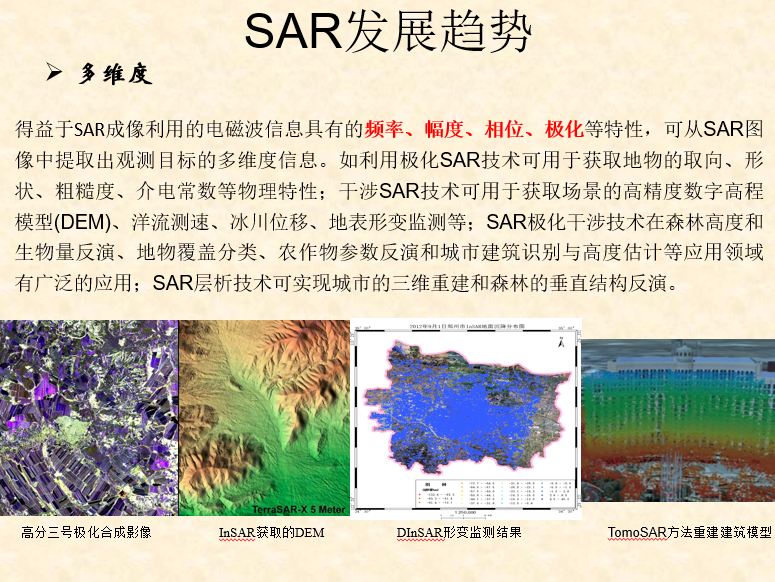

多维度
小型化

1.2 微波散射特征

微波遥感的特性（与光学遥感相对比）优缺点对比

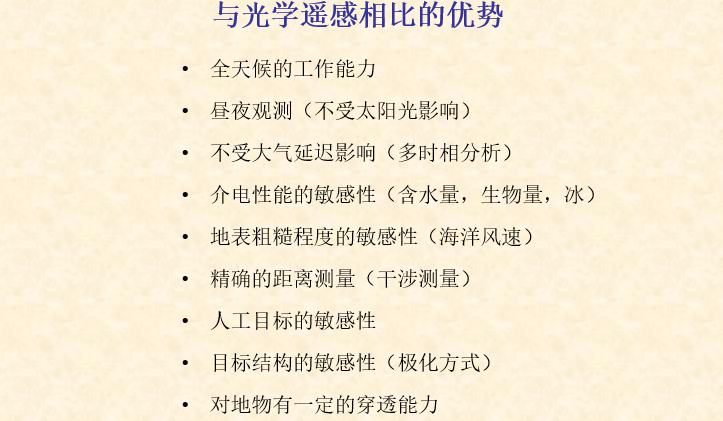

优点：

在这里插入图片描述

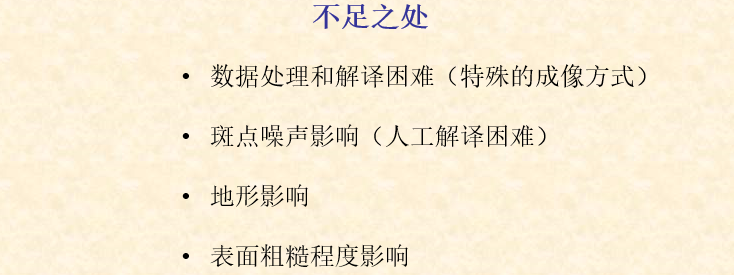

缺点：

在这里插入图片描述

示例：

在这里插入图片描述

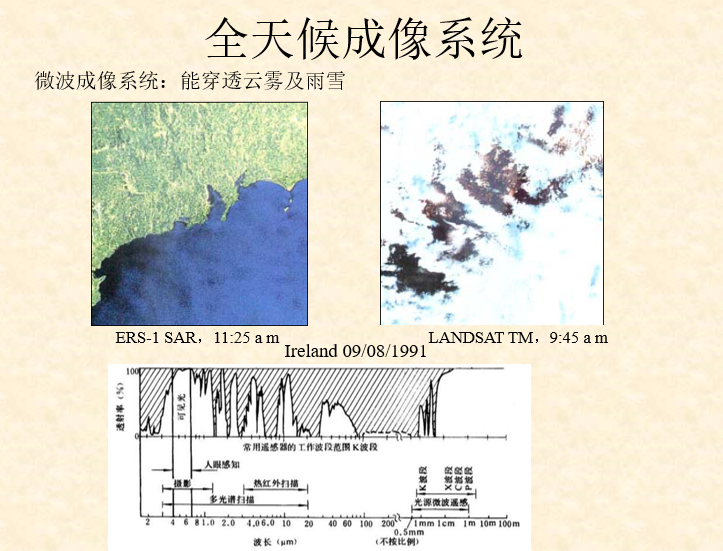

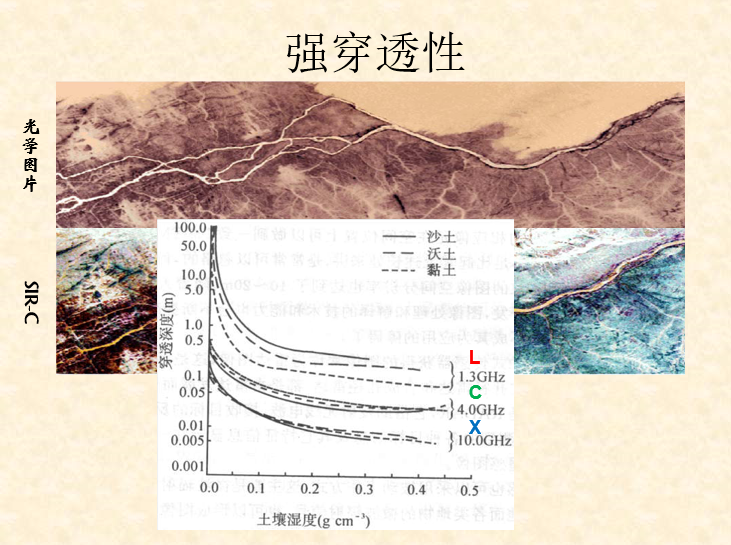

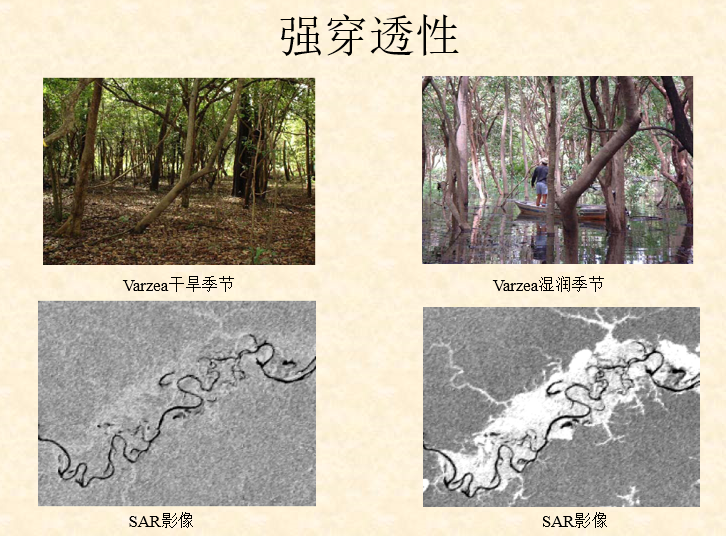

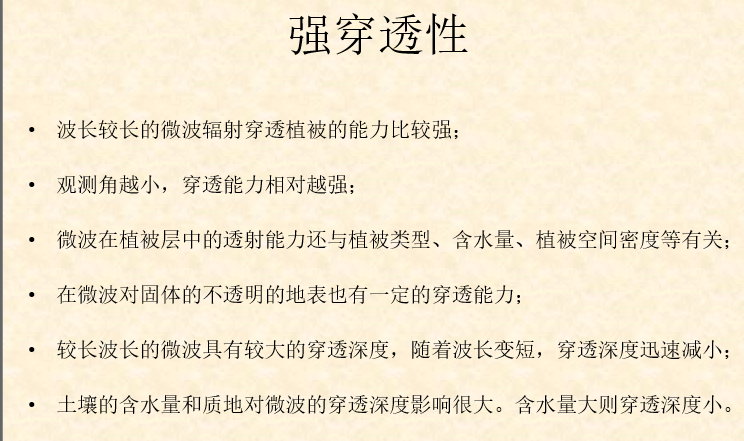

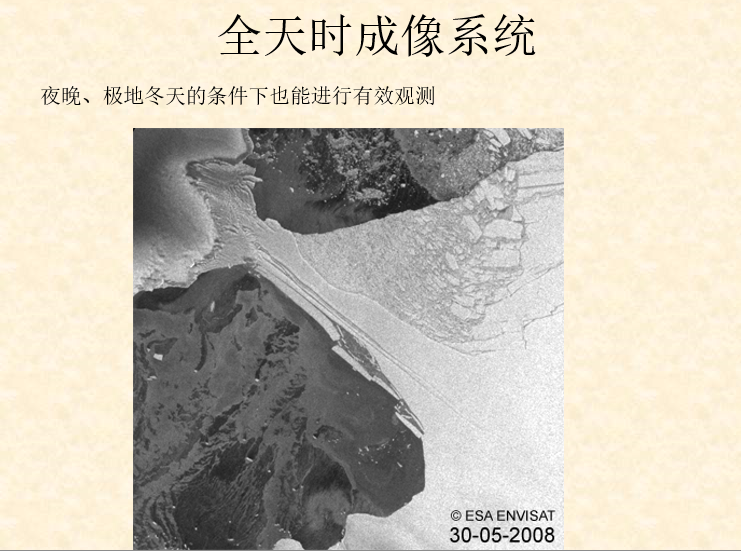

微波遥感的强穿透性的总结

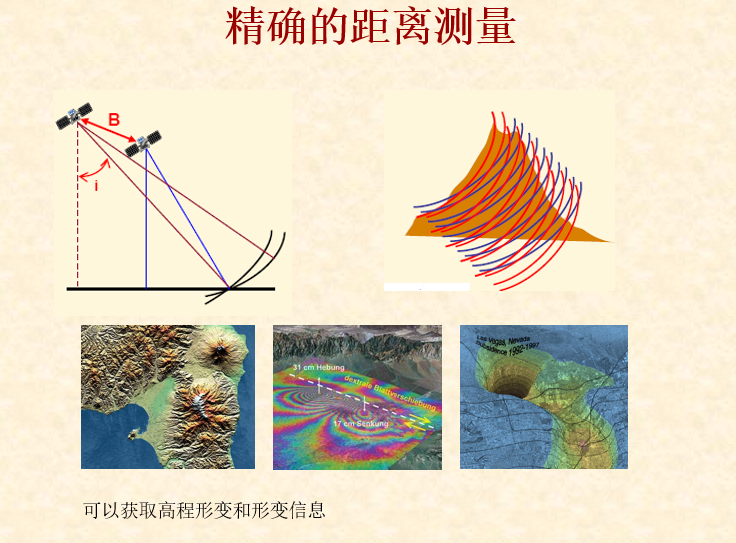

在这里插入图片描述精确的距离测量可以获取到高程形变和形变信息

1.3 成像雷达概述

1.3.1

雷达的定义：

英文（Rader），意思为：无线电探测和测距

IEEE 对雷达的标准定义：
雷达是通过发射电磁波信号，接收来自其威力覆盖范围内目标的回波，并从回波信号中提取到位置以及其他信息，用于探测、定位、以及进行目标识别的电磁系统；

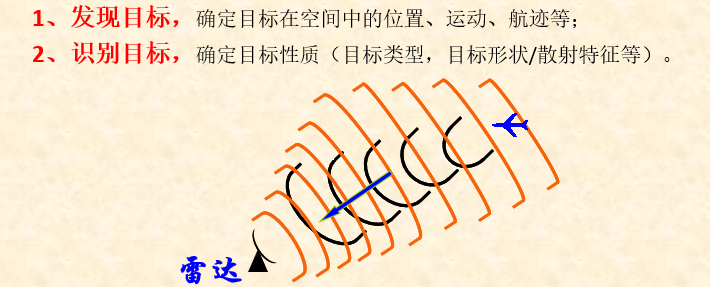

主要功能：
在这里插入图片描述

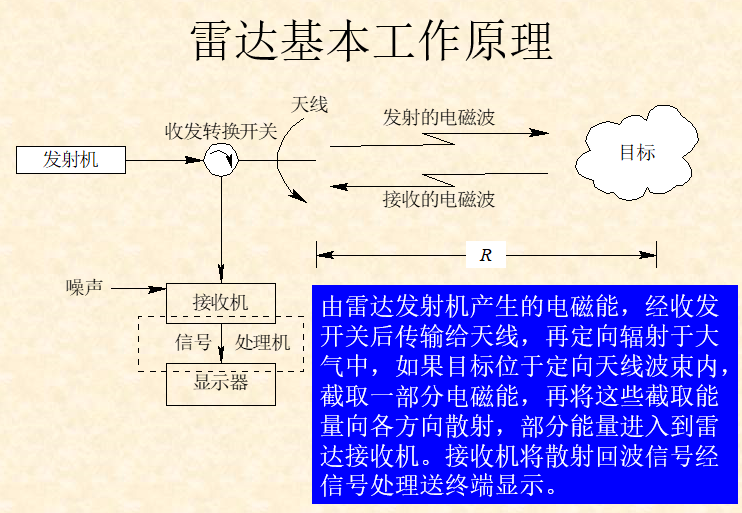

雷达的基本工作原理（图文并茂）

在这里插入图片描述

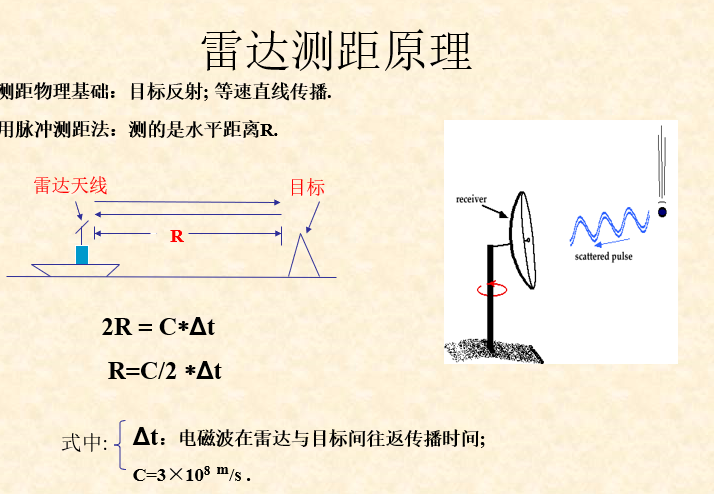

雷达测距的基本原理

在这里插入图片描述

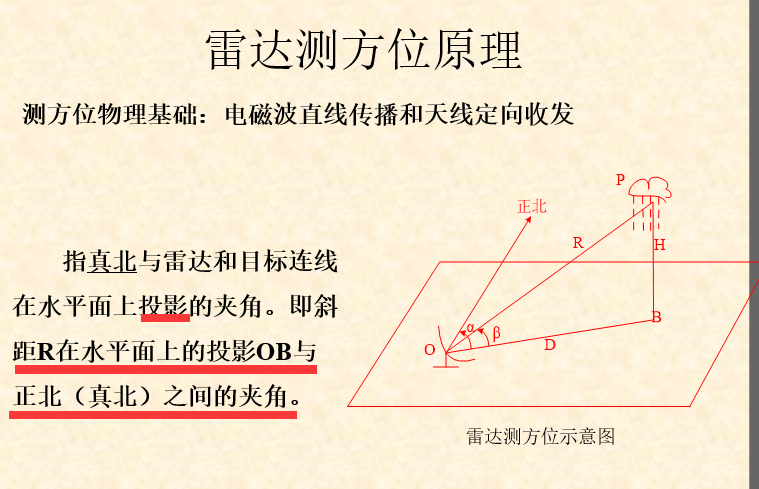

雷达测方位的原理

在这里插入图片描述

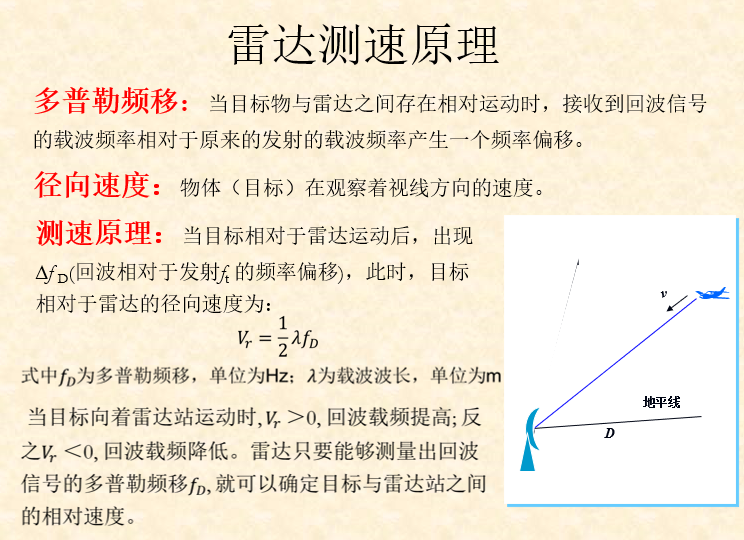

雷达测速的原理

测定目标与雷达站之间的相对速度，实现测速
在这里插入图片描述

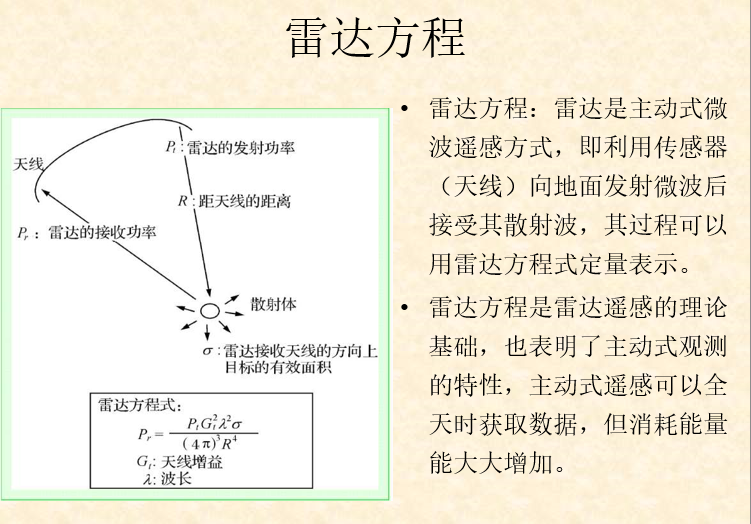

雷达方程

雷达发射和接受波的能量大小的定量表示
在这里插入图片描述

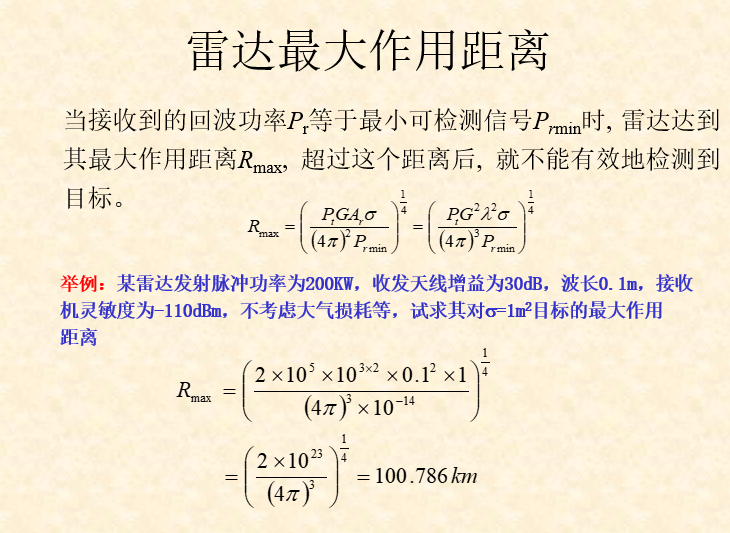

雷达最大作用距离（可以计算）

注意功率单位换算！ DB DMB DBW
在这里插入图片描述

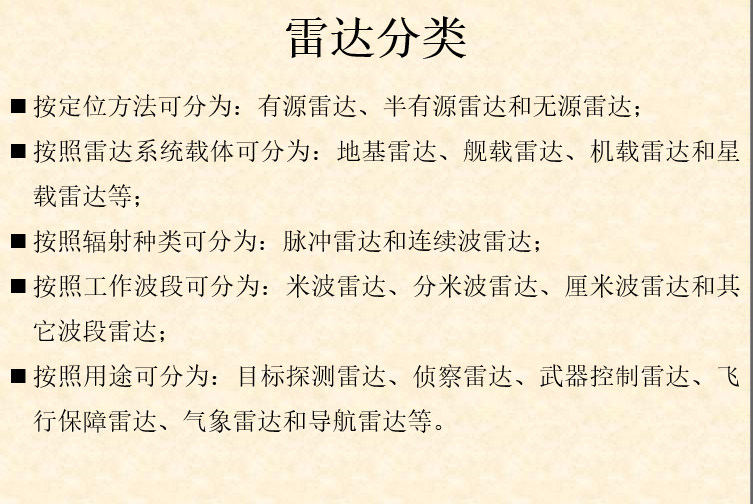

雷达分类

在这里插入图片描述

1.3.2 SAR 影像的几何特征

由于 SAR 影像侧视成像的特点，在成像上面有固有的几何特征，比如有：距离向压缩、透视收缩、顶底位移和雷达阴影

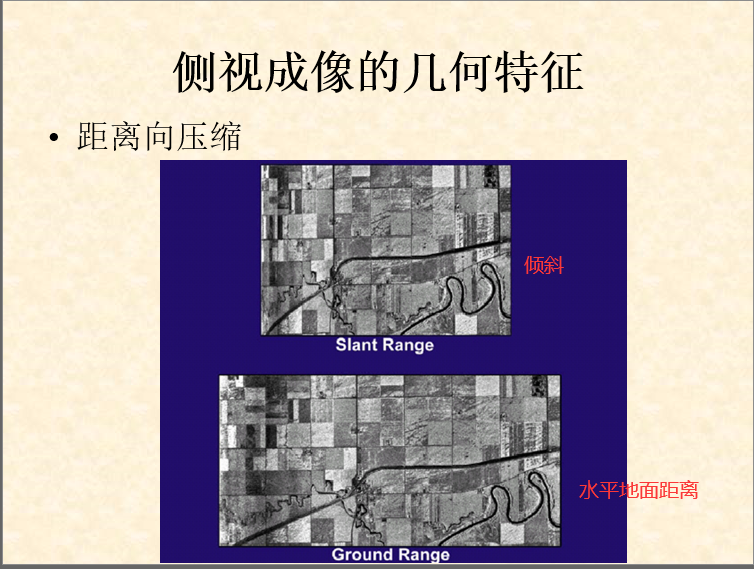

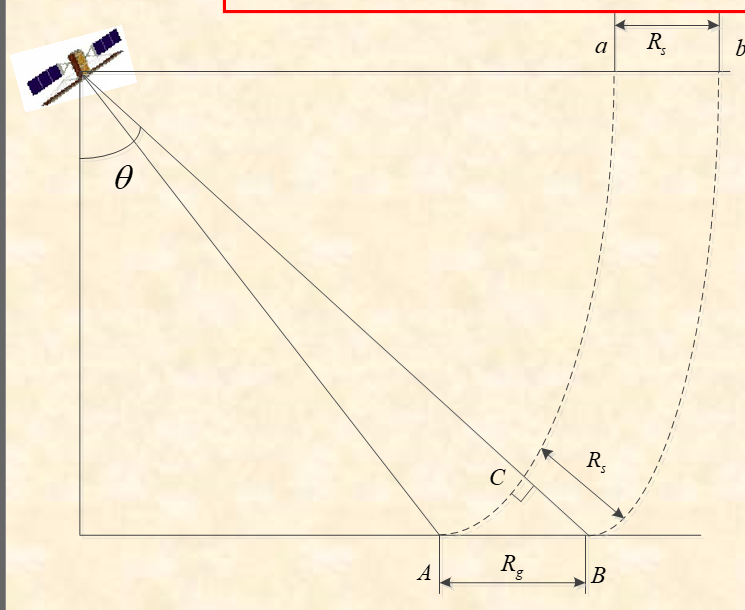

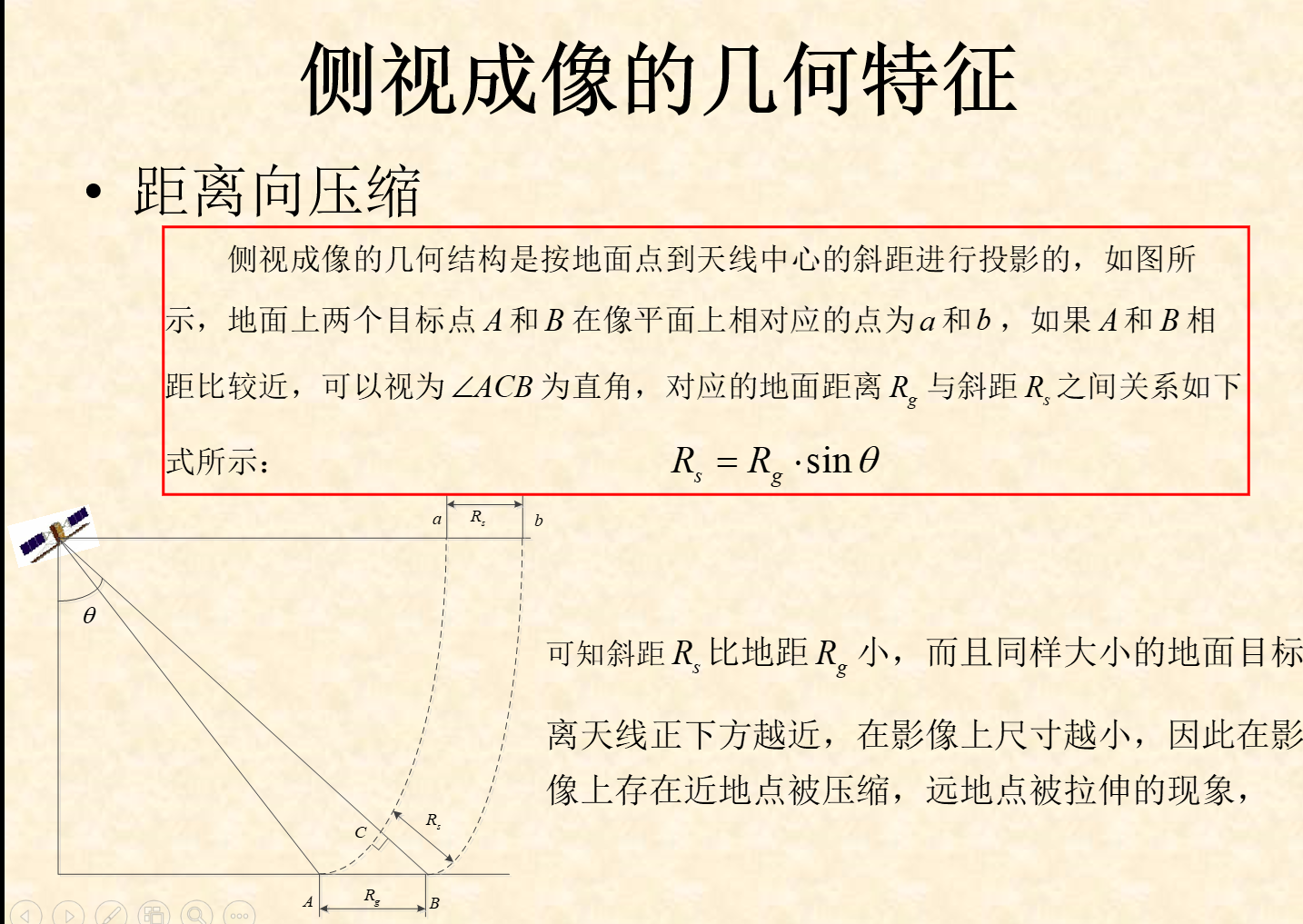

距离向压缩

近地点被压缩，远地点被拉伸
在这里插入图片描述

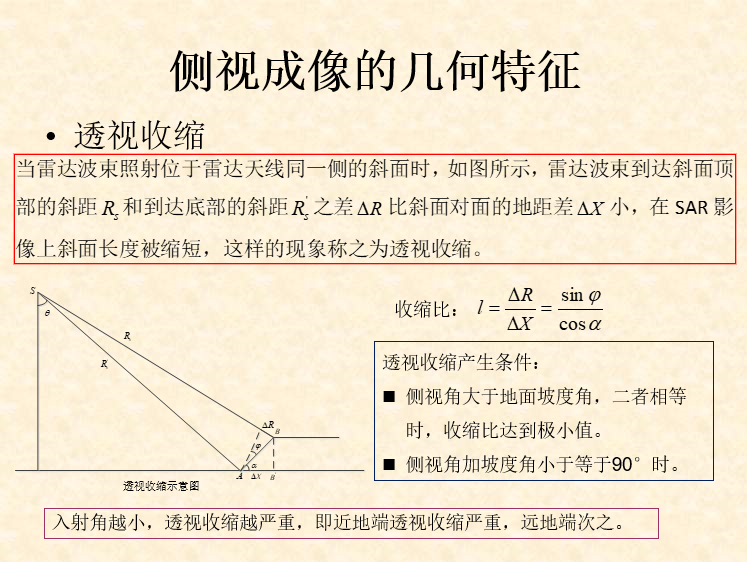

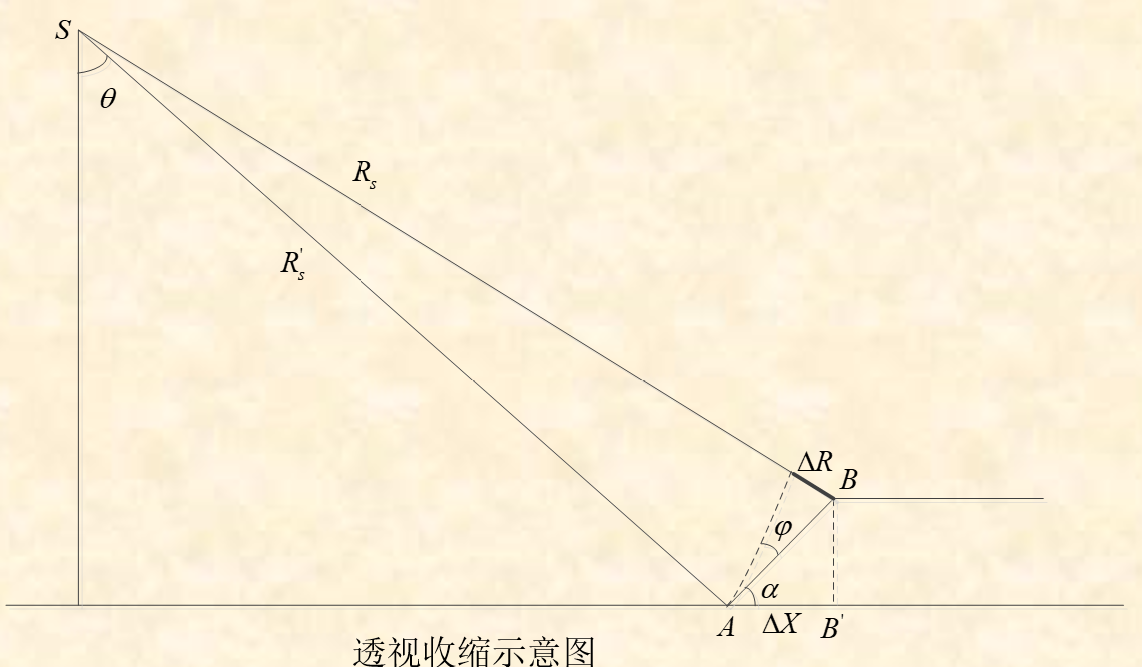

透视收缩

在这里插入图片描述

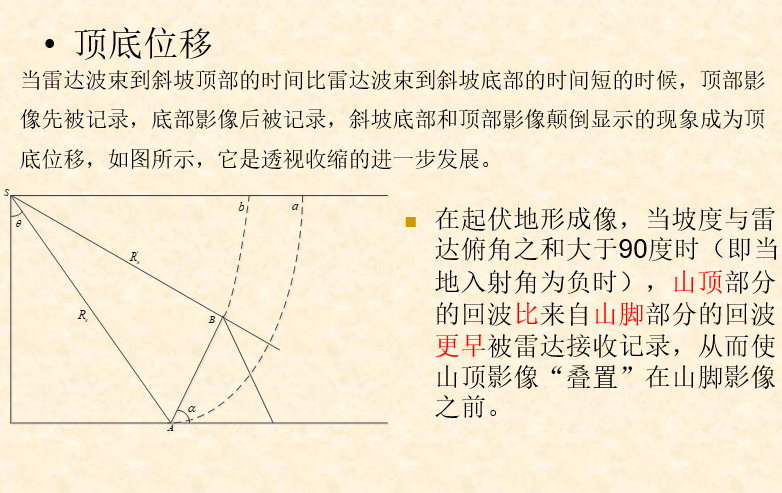

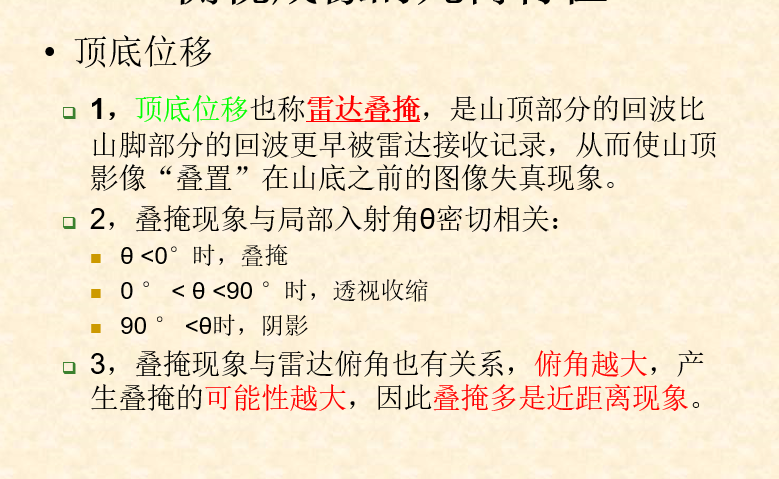

顶底位移

在这里插入图片描述

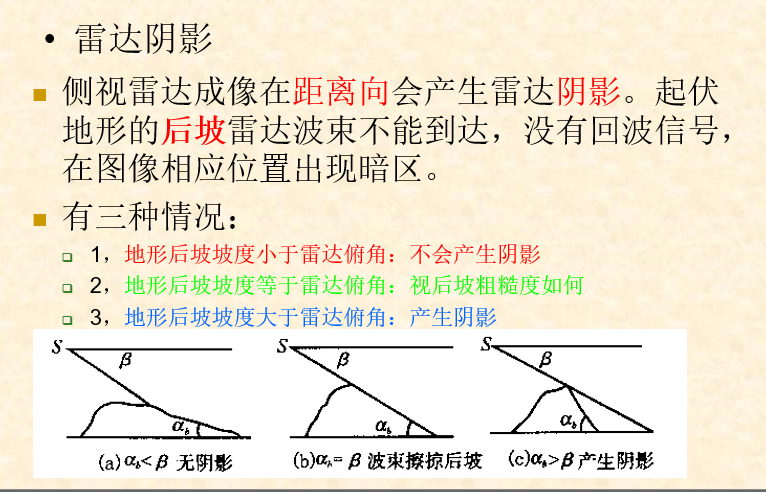

雷达阴影

在这里插入图片描述

1.3.3 侧视雷达结构

侧视雷达的定义

侧视雷达：属于主动式传感器，在成像时，雷达发射一定波长和功率的高频电磁波，然后接收该波束被目标反射回来的信息，从而达到探测目标的目的

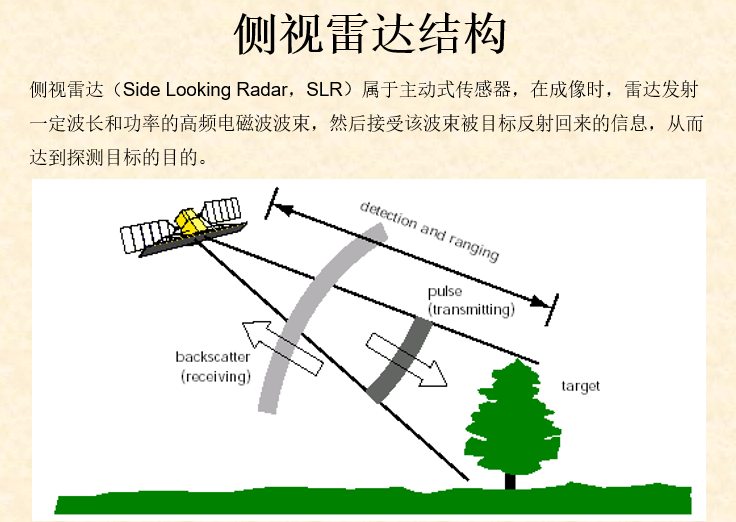

侧视雷达的结构

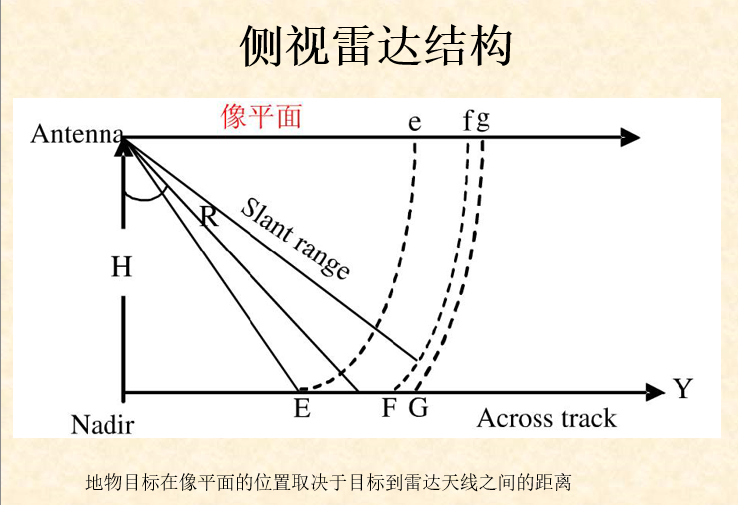

在这里插入图片描述

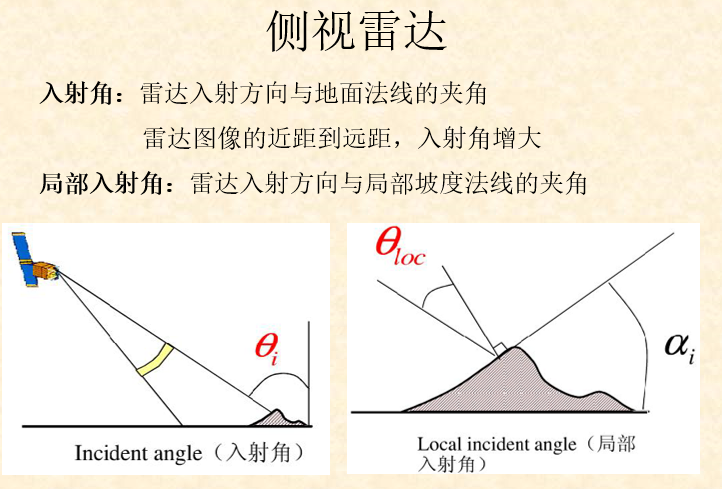

侧视雷达的入射角以及局部入射角

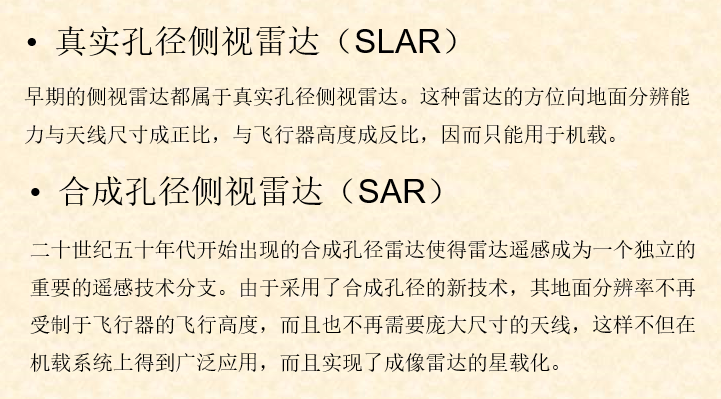

真实孔径雷达（SLAR）与合成雷达（SAR）概念

在这里插入图片描述

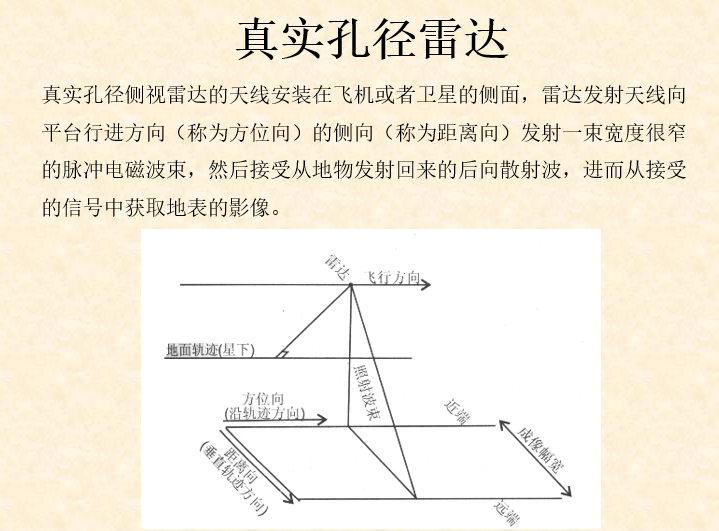

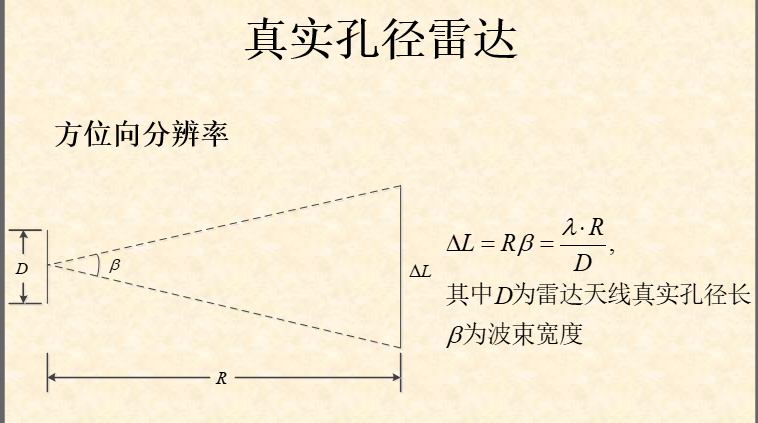

真实孔径雷达介绍

在这里插入图片描述

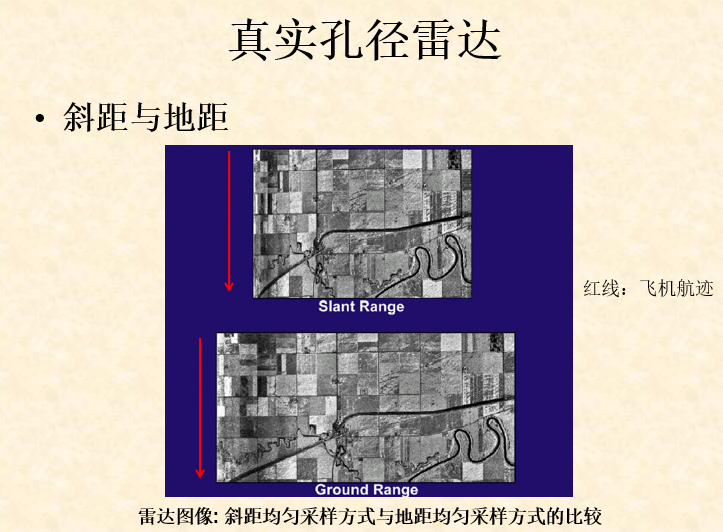

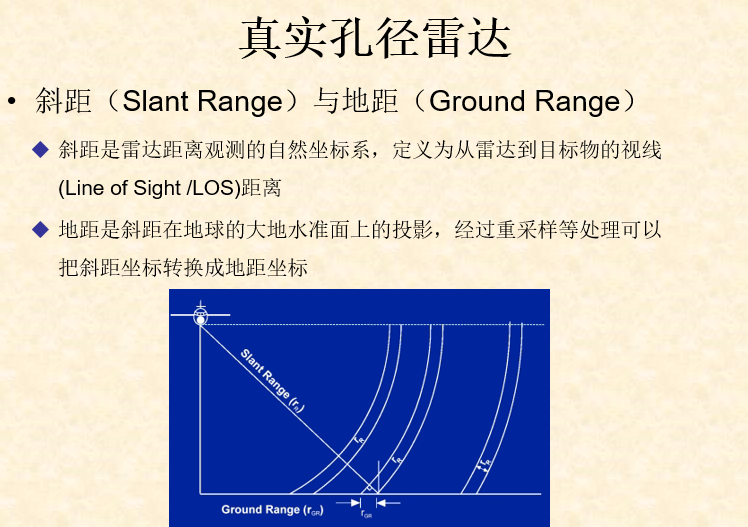

斜距与地距

在这里插入图片描述

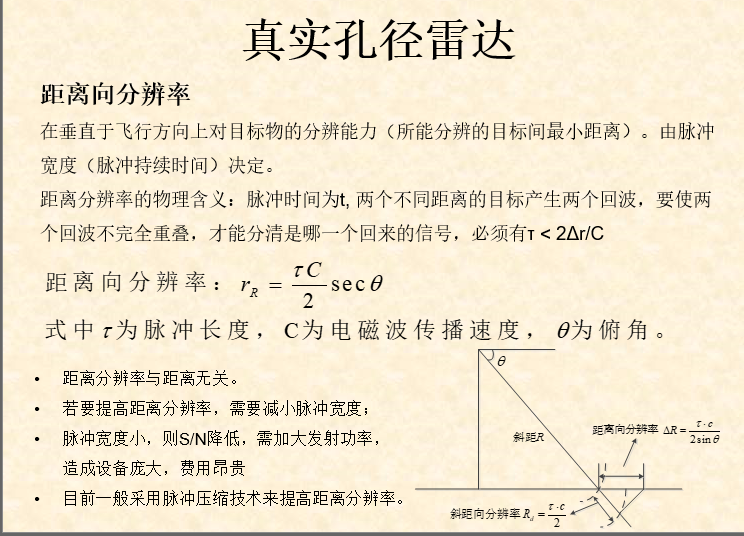

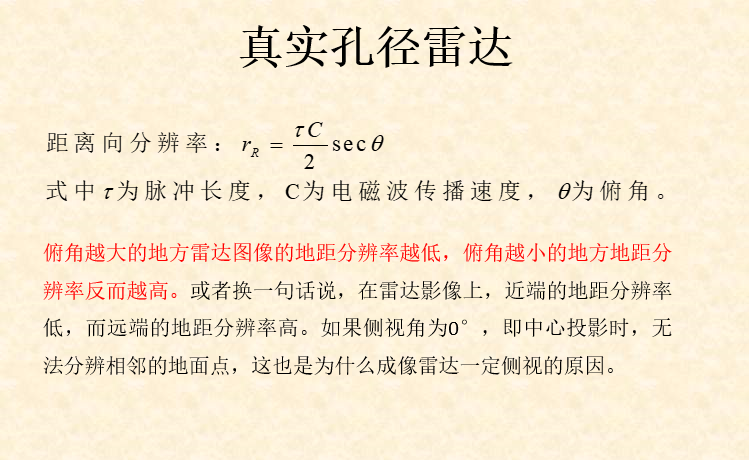

距离向分辨率

在这里插入图片描述

在这里插入图片描述
小结：俯角越大（入射角越小），分辨率相对越低，反之亦然

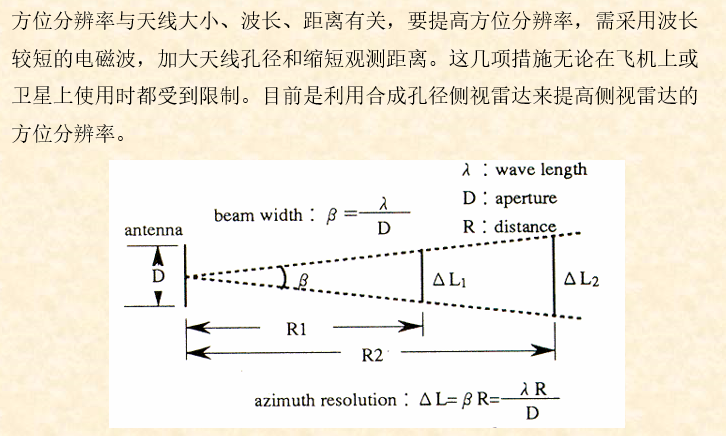

方向分辨率

在这里插入图片描述
提高方向分辨率的方法：
（1）短波长
（2）近地面
（3）天线的长度加长

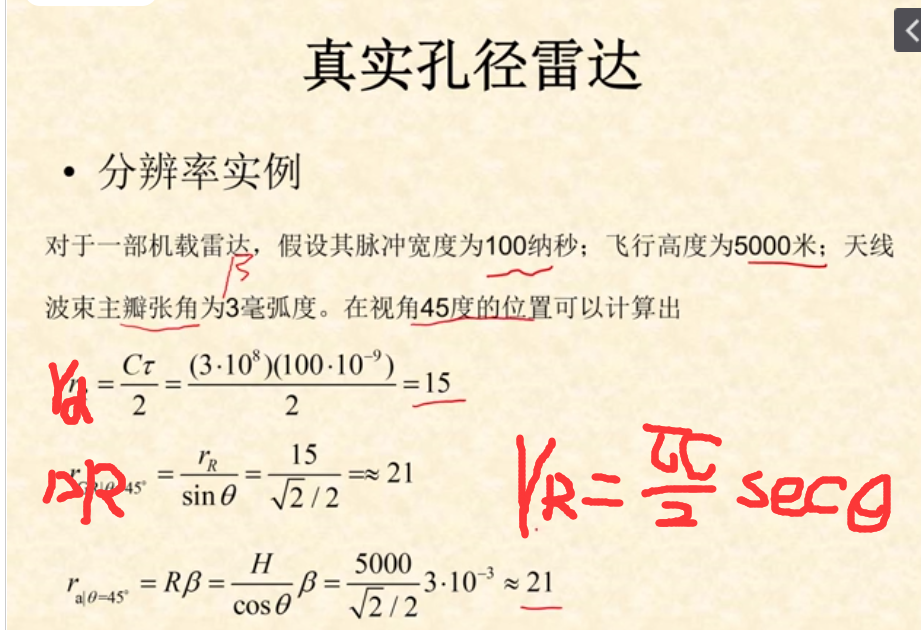

分辨率计算举例

在这里插入图片描述
第一个是：斜距向分辨率
第二个是：距离向分辨率
第三个是：方位向分辨率
rR是：地距向分辨率-
注意第三个是 cos 还是 sin???

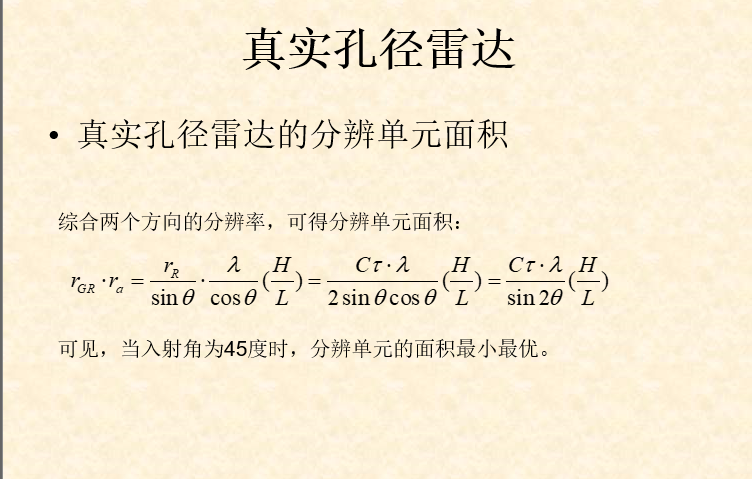

地面分辨单元面积

入射角 45 分辨单元面积最优
在这里插入图片描述

为什么选择合成孔径雷达

在这里插入图片描述

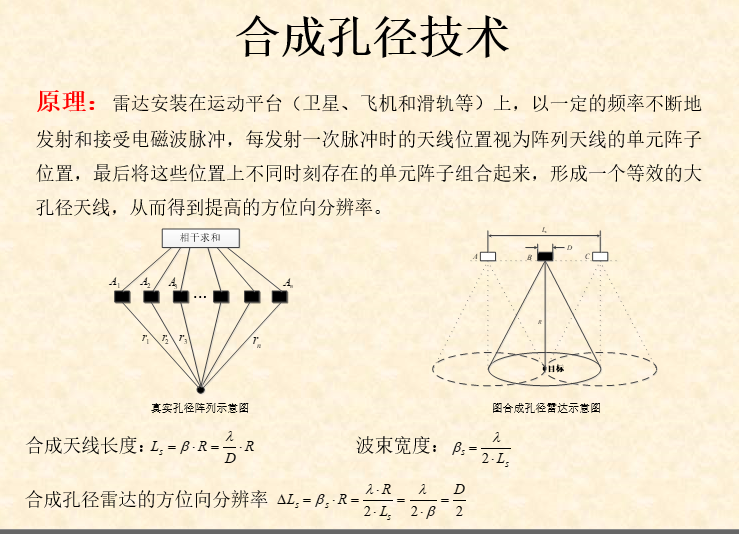

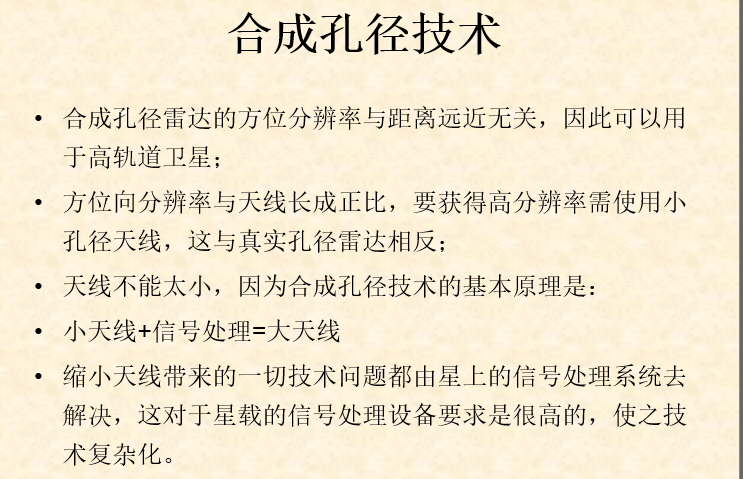

合成孔径雷达技术

在这里插入图片描述
D 是天线的长度分辨率的数值越小说明分辨率越高
真实孔径雷达与合成孔径雷达的 D 在公式中的位置处于不同位置，需要注意

在这里插入图片描述

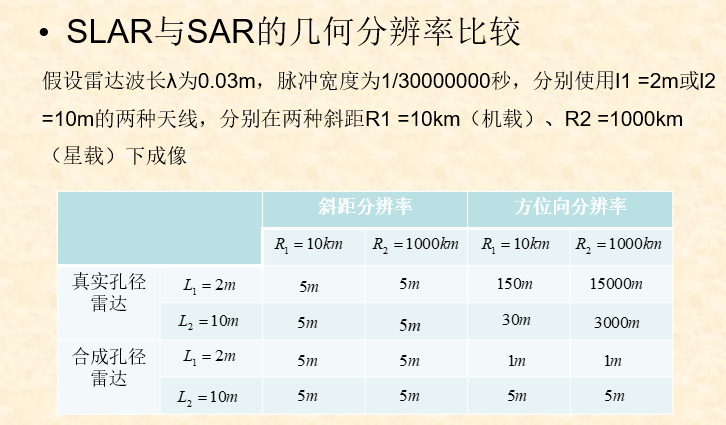

SLAR 与 SAR 分辨率比较

L 为天线的长度
在这里插入图片描述

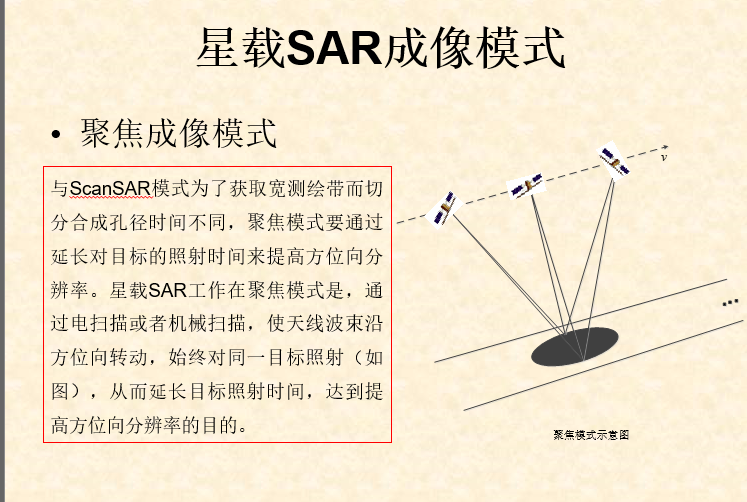

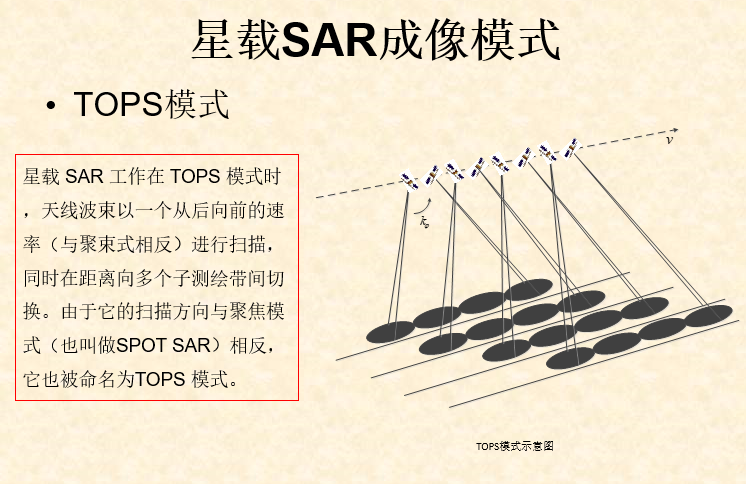

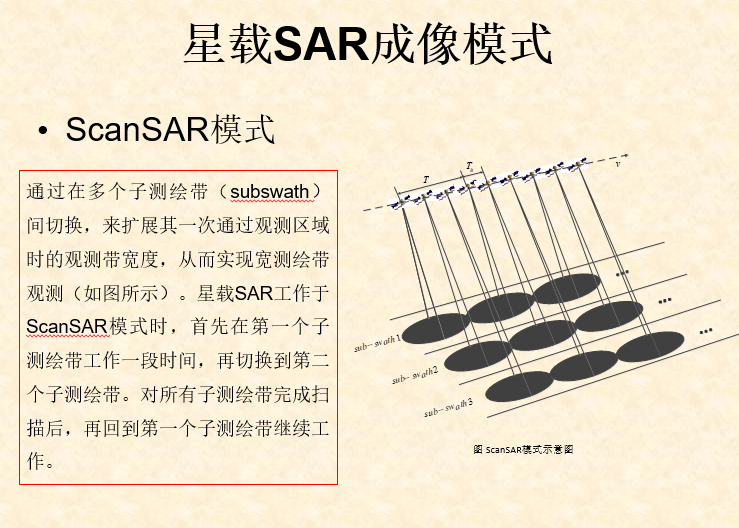

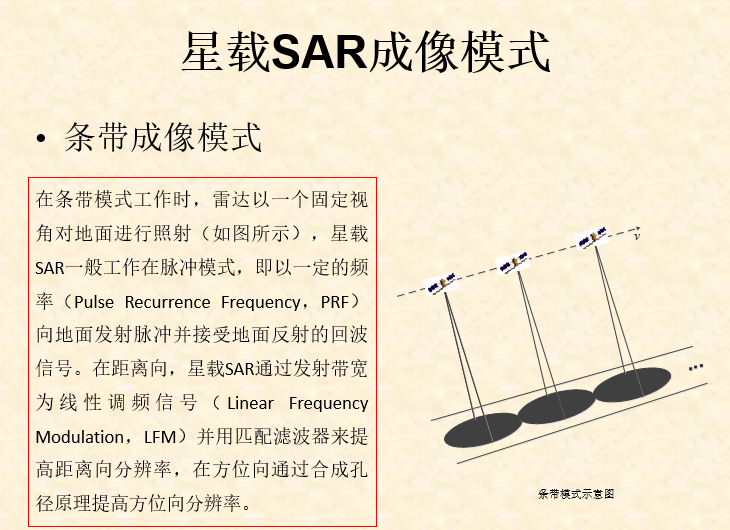

星载 SAR 成像模式

在这里插入图片描述
100km 幅宽

幅宽大分辨率低

高分辨率

在这里插入图片描述哨兵数据幅宽大

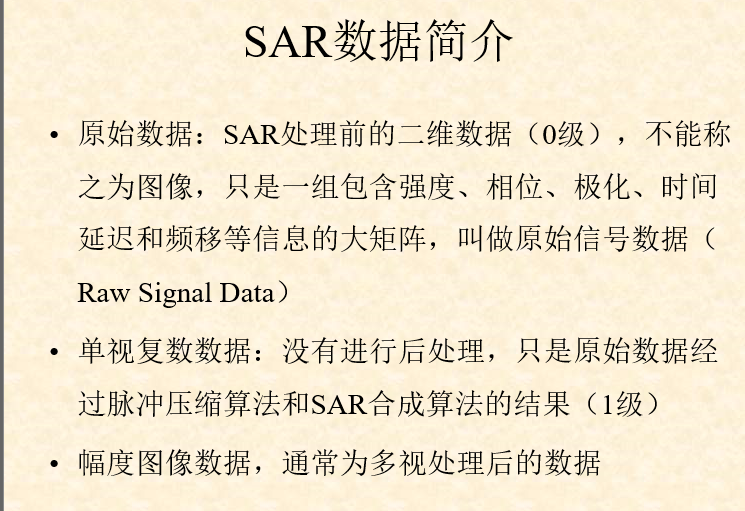

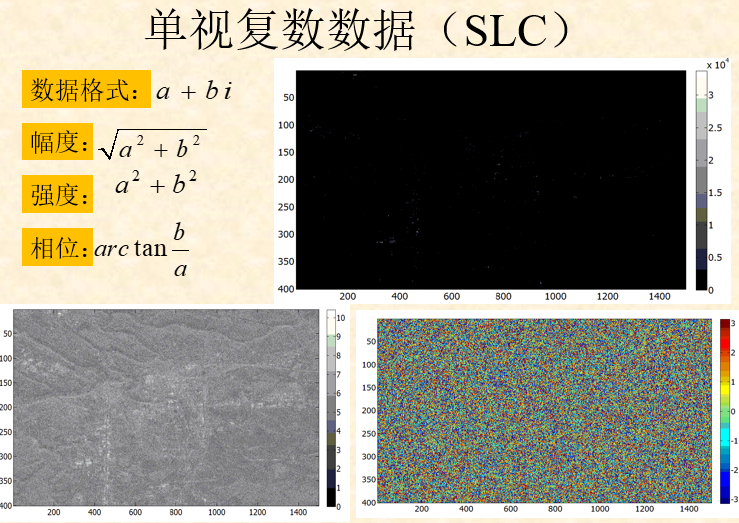

SAR 数据简介

在这里插入图片描述
数字图像处理课程推荐
第一个看起来一片黑振幅图
灰色强度图
雪花片：相位图干涉使用

在这里插入图片描述
