第10章 家用热水器用户行为分析与事件识别

一、背景与挖掘目标

随着国内大家电品牌的进入和国外品牌的涌入，电热水器相关技术在过去20年间得到了快速发展，屡屡创新。

  • 首次提出封闭式电热水器的概念到水电分离技术的研发。
  • 漏电保护技术的应用及出水断电技术和防电墙技术专利的申请突破。

如今高效能技术颠覆了业内对电热水器“高能耗”的认知。

当下的热水器行业也并非一片太平盛世，行业内正在上演一幕弱肉强食的“丛林法则”戏码，市场份额逐步向龙头企业集中，尤其是那些在资金、渠道和品牌影响力等方面拥有实力的综合家电品类巨头，正在不断蚕食鲸吞市场蛋糕。

要想在该行业立足，只能走产品差异化的路线，提升技术实力和产品质量，在功能卖点、外观等方面做出自身特色。

在热水器用户行为分析过程中，用水事件识别是最为关键的环节。根据该热水器生产厂商提供的数据热水器用户用水事件划分与识别项目的整体目标如下：

  • 根据热水器采集到的数据，划分一次完整用水事件。
  • 在划分好的一次完整用水事件中，识别出洗浴事件。

二、分析方法与过程

热水器用户用水事件划分与识别主要包括以下5个步骤：

  1. 对热水用户的历史用水数据进行选择性抽取，构建专家样本。
  2. 对步骤（1）形成的数据集进行数据探索分析与预处理，包括探索水流量的分布情况，删除冗余属性，识别用水数据的缺失值，并对缺失值作处理，根据建模的需要进行属性构造等。根据以上处理，对用水样本数据建立用水事件时间间隔识别模型和划分一次完整的用水事件模型，再在一次完整用水事件划分结果的基础上，剔除短暂用水事件缩小识别范围等。
  3. 在步骤2得到的建模样本数据基础上，建立洗浴事件识别模型，对洗浴事件识别模型进行模型分析评价。
  4. 对步骤3形成的模型结果应用并对洗浴事件划分进行优化。
  5. 调用洗浴事件识别模型，对实时监控的热水器流水数据进行洗浴事件自动识别。（AI）

热水器用户用水事件划分与识别的总体流程如图所示：

1、数据探索分析

　　在热水器的使用过程中，热水器的状态会经常发生改变，比如开机和关机、由加热转到保温、由无水流到有水流、水温由50℃变为49℃等。而智能热水器在状态发生改变或者水流量非零时，每两秒会采集一条状态数据。由于数据的采集频率较高，并且数据来自大量用户，数据总量非常大。

　　对原始数据采用无放回随机抽样法抽取200家热水器用户从2014年1月1日至2014年12月31日的用水记录作为原始建模数据。

　　由于用户不仅使用热水器来洗浴，而且包括了洗手、洗脸、刷牙、洗菜、做饭等用水行为，所以热水器采集到的数据来自各种不同的用水事件。

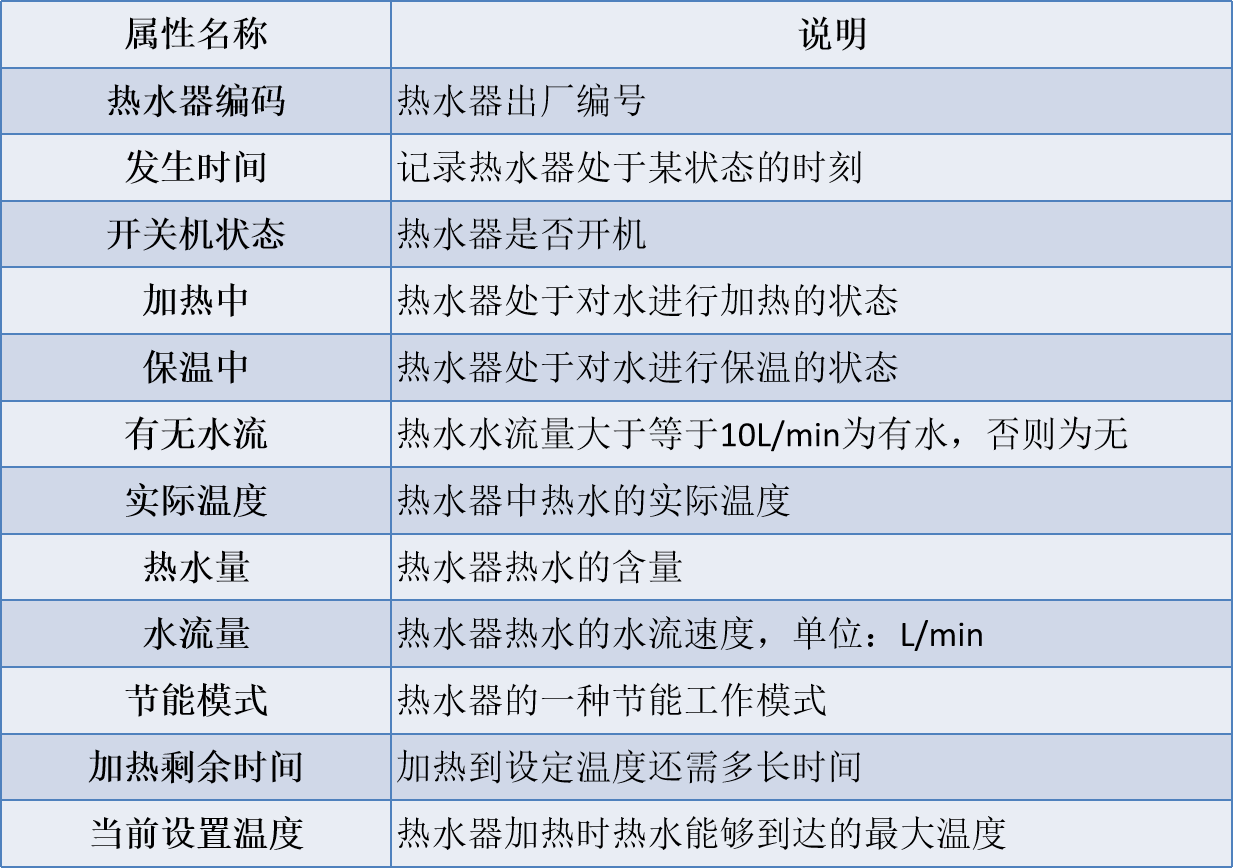

　　热水器采集的用水数据包含12个属性：热水器编码，发生时间，开关机状态，加热中，保温中，有无水流，实际温度，热水量，水流量，节能模式，加热剩余时间和当前设置温度。其解释说明如下表所示：

 　　探索分析热水器的水流量状况，其中有无水流和水流量属性最能直观体现热水器的水流量情况，对这两个属性进行探索分析，得到不同水流状态的记录的条形图，无水流状态的记录明显比有水流状态的记录要多。

2、数据预处理

第一步：属性归约

第二步：划分用水事件

　　　　>  首先需要在大量的状态记录中划分出哪些连续的数据是一次完整的用水事件。

　　　　　　>  Steps:（1）确定单次用水时长间隔 （2）计算两条相邻记录的时间

第三步：确定单次用水事件时长阈值

第四步：属性构造——构建用水时长与频率属性

第五步：筛选候选洗浴事件

3、模型构建

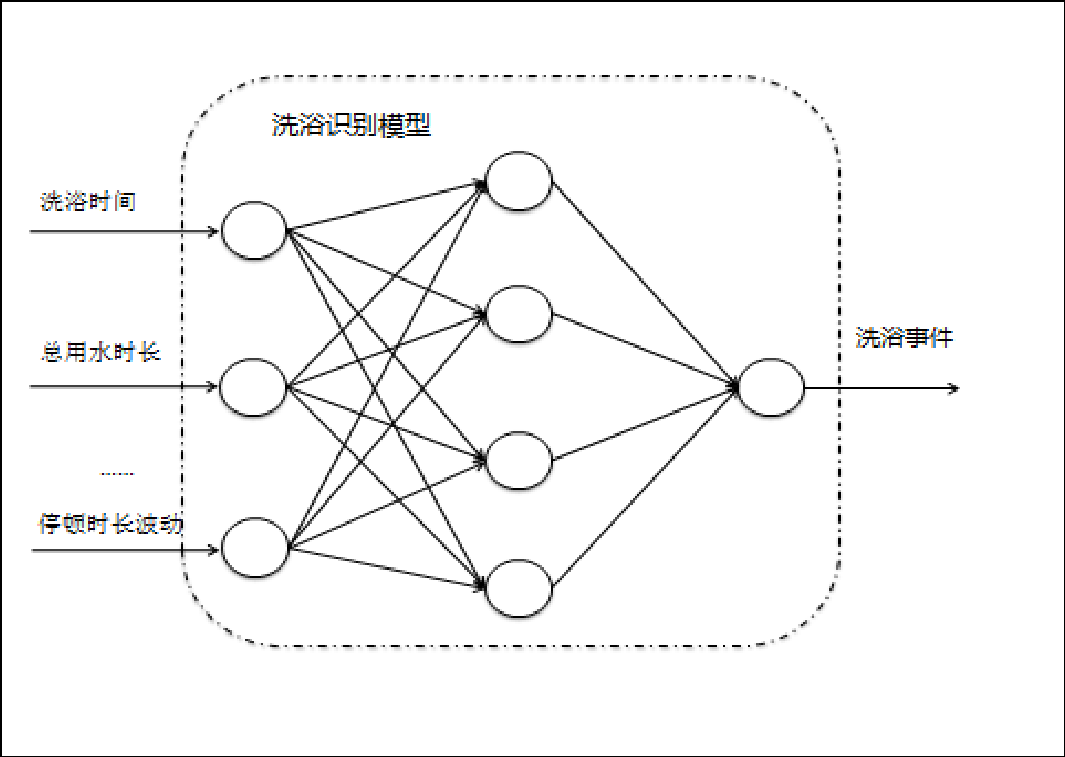

根据建模样本数据建立BP神经网络模型识别洗浴事件。由于洗浴事件与普通用水事件在特征上存在不同，而且这些不同的特征在特征上被体现出来。于是，根据用户提供的用水日志，将其中洗浴事件的数据状态记录作为训练样本训练BP神经网络。然后根据训练好的网络来检验新采集到的数据，具体过程如下图所示:

4、模型检验

结合模型评价相关的知识，使用精确率（precision）、召回率（recall）和f1值来做模型评价的效果先顾地较为客观、准确。同时结合ROC曲线，可以进一步更加直观地评价模型的效果， ROC曲线覆盖的面积较大，说明模型的识别效果较好。

三、上机实验

1、数据探索分析

import pandas as pd
import matplotlib.pyplot as plt

inputfile = '../chap10/original_data.xls'  # 输入的数据文件
data = pd.read_excel(inputfile)  # 读取数据

# 查看有无水流的分布
# 数据提取
lv_non = pd.value_counts(data['有无水流'])['无']
lv_move = pd.value_counts(data['有无水流'])['有']
# 绘制条形图

fig = plt.figure(figsize = (6 ,5))  # 设置画布大小
plt.rcParams['font.sans-serif'] = 'SimHei'  # 设置中文显示
plt.rcParams['axes.unicode_minus'] = False
plt.bar(x=range(2), height=[lv_non,lv_move], width=0.4, alpha=0.8,
        color='skyblue')
plt.xticks([index for index in range(2)], ['无','有'])
plt.xlabel('水流状态')
plt.ylabel('记录数')
plt.title('不同水流状态记录数 by number_3035任')
plt.show()
plt.close()

# 查看水流量分布
water = data['水流量']
# 绘制水流量分布箱型图
fig = plt.figure(figsize = (5 ,8))
plt.boxplot(water,
            patch_artist=True,
            labels = ['水流量'],  # 设置x轴标题
            boxprops = {'facecolor':'lightblue'})  # 设置填充颜色
plt.title('水流量分布箱线图 by number_3035任')
# 显示y坐标轴的底线
plt.grid(axis='y')
plt.show()

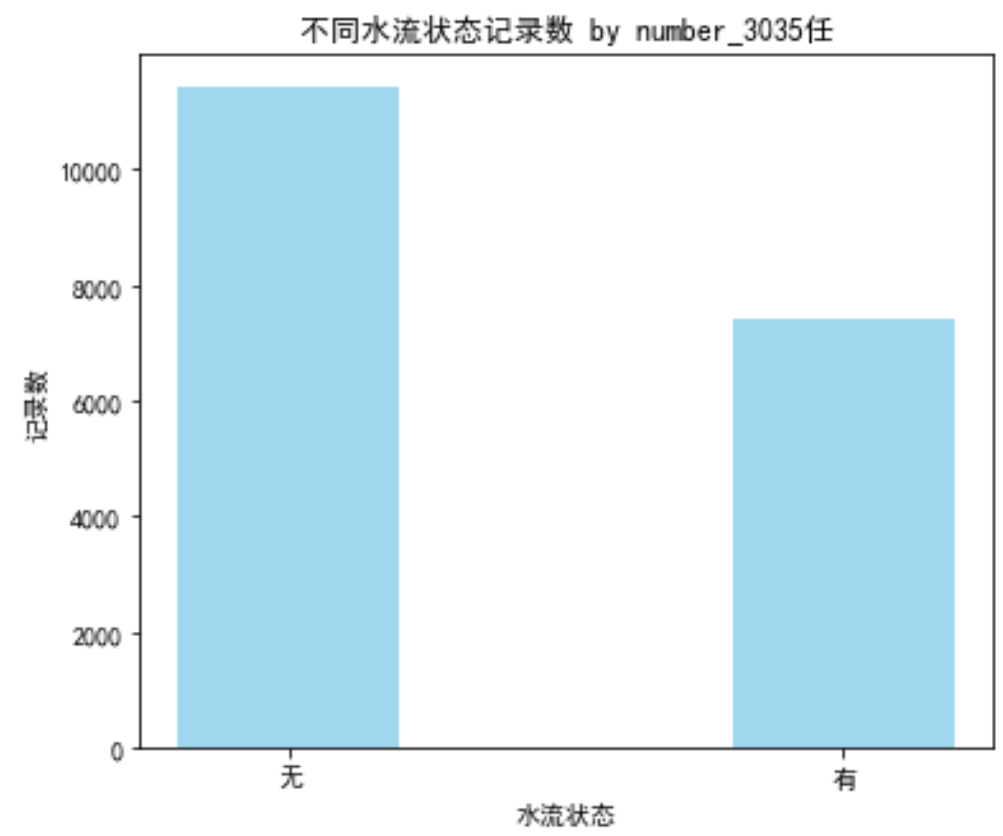

探索分析热水器的水流量状况，其中有无水流和水流量属性最能直观体现热水器的水流量情况，对这两个属性进行探索分析，得到不同水流状态的记录的条形图，无水流状态的记录明显比有水流状态的记录要多。

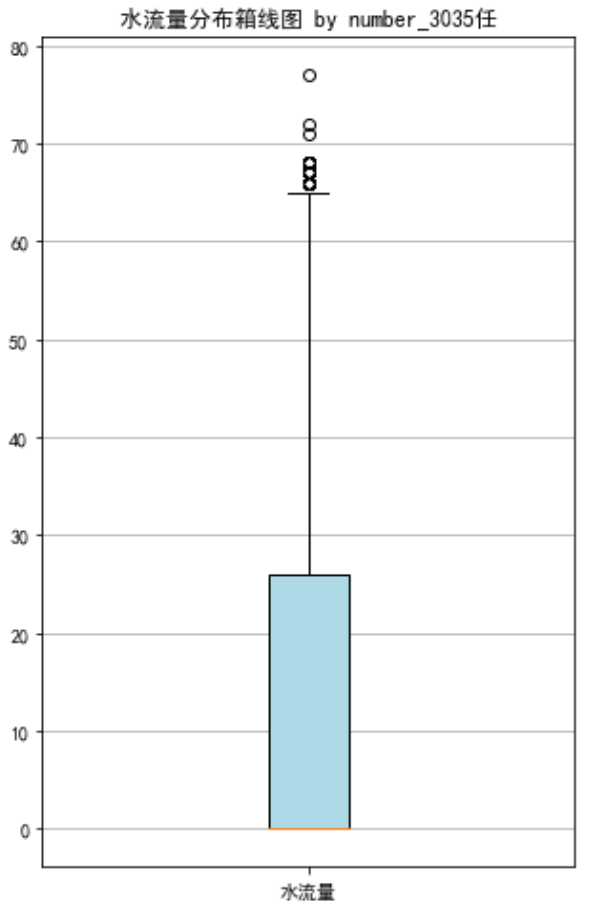

不同水流状态的记录的箱线图，箱体贴近0，说明无水流量的记录较多，水流量的分布与水流状态的分布一致。

  • 用水停顿时间间隔定义为一条水流量不为0的流水记录同下一条水流量不为0的流水记录之间的时间间隔。
  • 根据现场实验统计，两次用水的过程的用水停顿的间隔时长一般在不大于4分钟。
  • 为了探究用户真实用水停顿时间间隔的分布情况，统计用水停顿的时间间隔并做频率分布表。

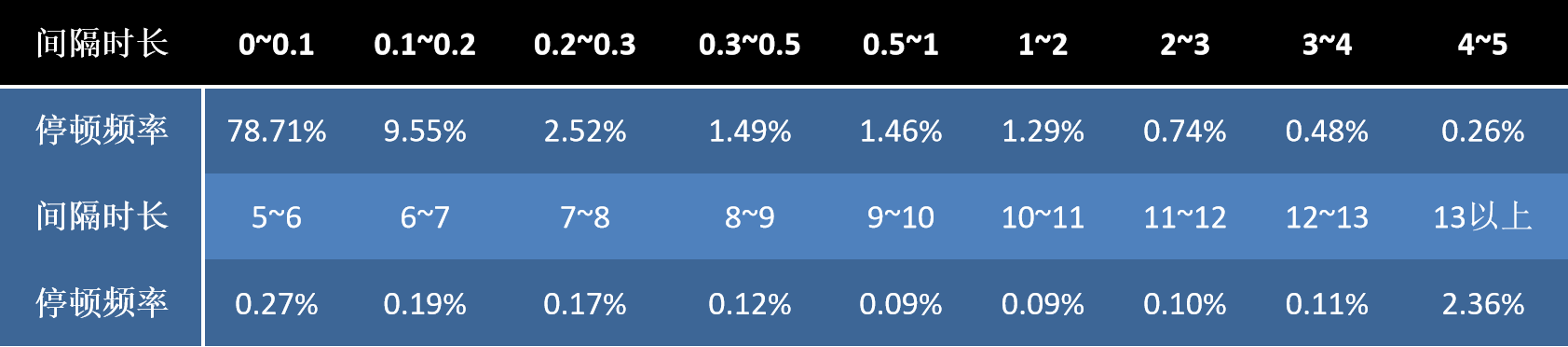

  • 通过频率分布表分析用户用水停顿时间间隔的规律性，具体的数据如下表所示：

  • 停顿时间间隔为0~0.3分钟的频率很高，根据日常用水经验可以判断其为一次用水时间中的停顿；停顿时间间隔为6~13分钟的频率较低，分析其为两次用水事件之间的停顿间隔。
  • 两次用水事件的停顿时间间隔分布在3~7分钟。根据现场实验统计用水停顿的时间间隔近似。

2、数据预处理

第一步：属性归约

由于热水器采集的用水数据属性较多，做以下处理，因分析的主要对象为用户，分析的主要目标为用户的洗浴行为的一般规律，所以“热水器编号”属性可以去除；因热水器采集的数据中，“有无水流”属性可以通过“水流量”属性反应，“节能模式”属性取值相同均为“关”，对分析无作用，可以去除。

删除冗余属性“热水器编号”“有无水流”“节能模式”，删除冗余属性后得到用来建模的属性如下表所示（隔两秒算一次：“发生时间”一栏的最后两位数字是秒）：

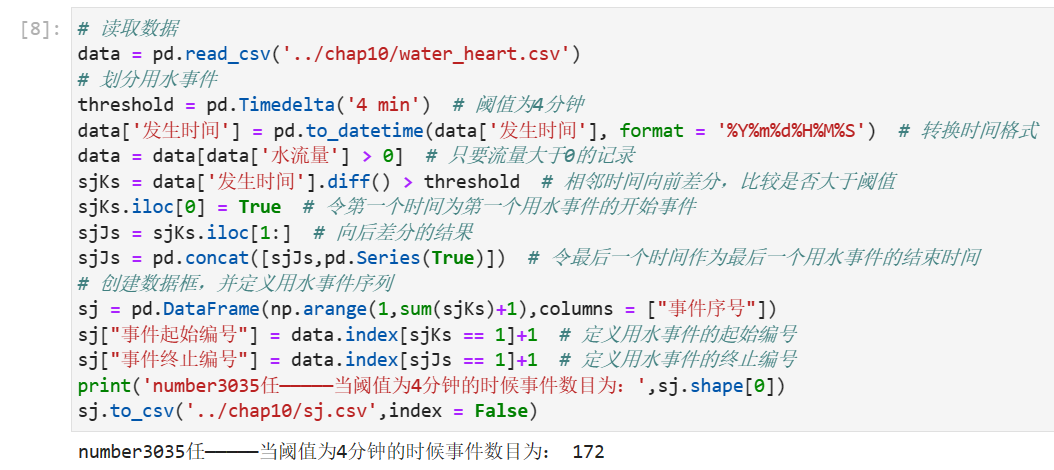

第二步：划分用水事件

　　　　>  首先需要在大量的状态记录中划分出哪些连续的数据是一次完整的用水事件。

　　　　　　>  Steps:（1）确定单次用水时长间隔 （2）计算两条相邻记录的时间

用水状态记录中，水流量不为0表明用户正在使用热水；而水流量为0时用户用热水发生停顿或者用热水结束。对于任一个用水记录，如果它的向前时差超过阈值 ，则将它记为事件的开始编号；如果向后时差超过阈值 ，则将其记为事件的结束编号。划分模型的符号说明如下表所示：

一次完整用水事件的划分步骤如下：

  1. 读取数据记录，识别到所有水流量不为0的状态记录，将它们的发生时间记为序列t1。
  2. 对序列t1构建其向前时差列和向后时差列，并分别与阈值进行比较。向前时差超过阈值T，则将它记为新的用水事件的开始编号；如果向后时差超过阈值T，则将其记为用水事件的结束编号。 循环执行步骤2 直到向前时差列和向后时差列与均值比较完毕，结束事件划分。

说明：

diff()是Pandas Dataframe中进行差分操作的函数。

函数的完整参数为：DataFrame.diff(periods=1, axis=0)。其中axis 表示纵轴还是横轴，periods表示平移的条目数

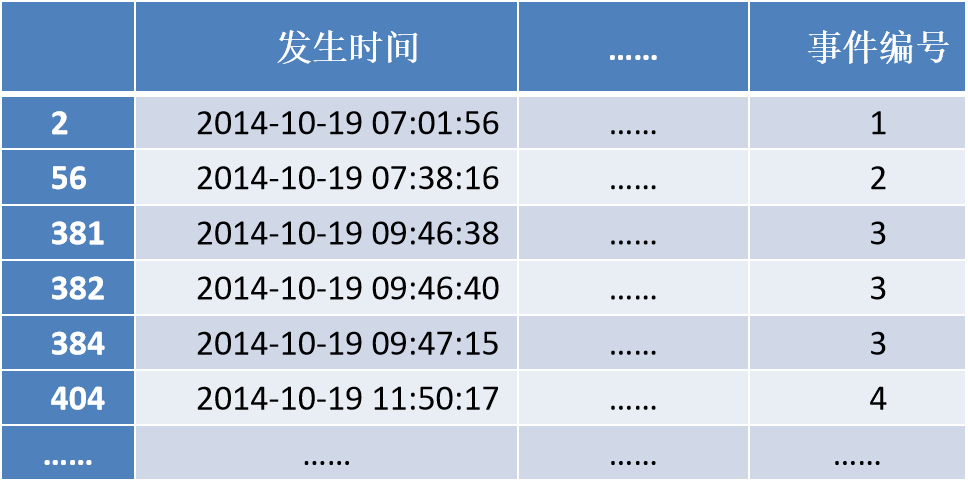

对用户的用水数据进行划分结果如下表所示：

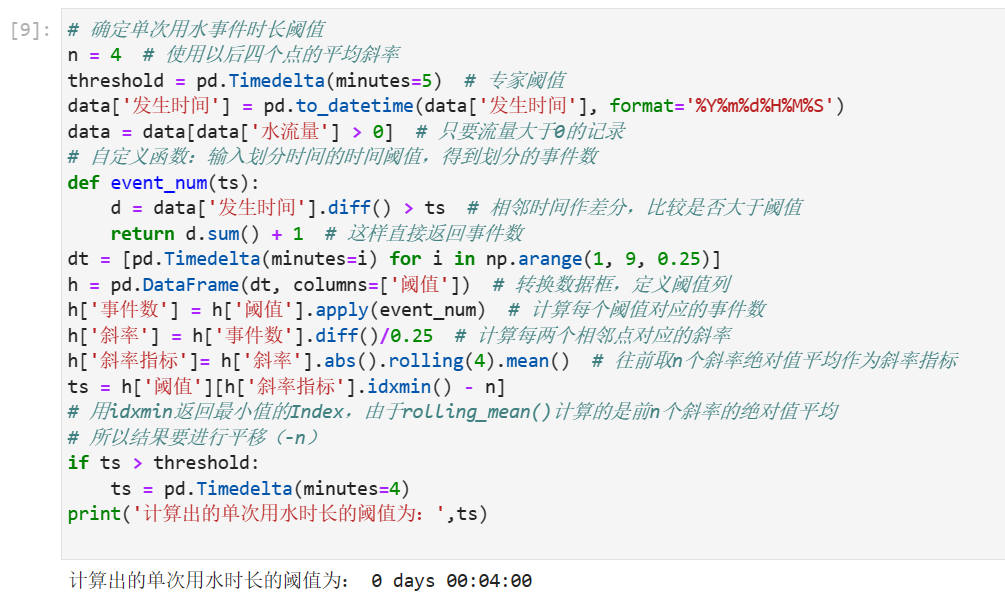

第三步：确定单次用水事件时长阈值

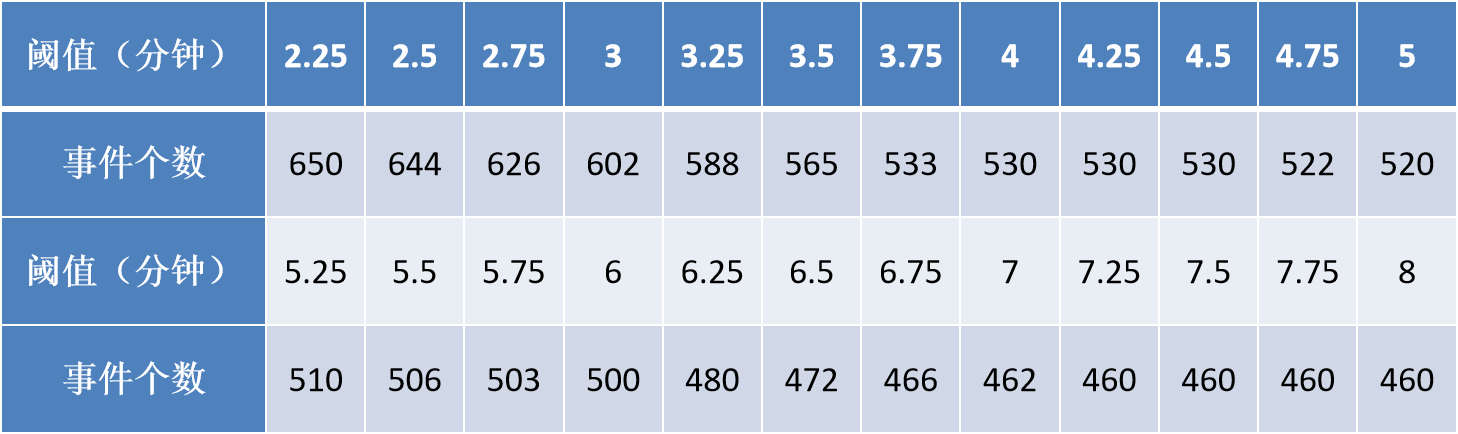

对某热水器用户的数据根据不同的阈值划分用水事件，得到了相应的事件个数，阈值变化与划分得到事件个数如下表所示：

 阈值与划分事件个数关系如下图所示：

data = pd.read_excel('../chap10/water_hearter.xlsx')  # 读取热水器使用数据记录
sj = pd.read_csv('../chap10/sj.csv')  # 读取用水事件记录
# 转换时间格式
data["发生时间"] = pd.to_datetime(data["发生时间"],format="%Y%m%d%H%M%S")

# 构造特征：总用水时长
timeDel = pd.Timedelta("0.5 sec")
sj["事件开始时间"] = data.iloc[sj["事件起始编号"]-1,0].values- timeDel
sj["事件结束时间"] = data.iloc[sj["事件终止编号"]-1,0].values + timeDel
sj['洗浴时间点'] = [i.hour for i in sj["事件开始时间"]]
sj["总用水时长"] = np.int64(sj["事件结束时间"] - sj["事件开始时间"])/1000000000 + 1

# 构造用水停顿事件
# 构造特征“停顿开始时间”、“停顿结束时间”
# 停顿开始时间指从有水流到无水流，停顿结束时间指从无水流到有水流
for i in range(len(data)-1):
    if (data.loc[i,"水流量"] != 0) & (data.loc[i + 1,"水流量"] == 0) :
        data.loc[i + 1,"停顿开始时间"] = data.loc[i +1, "发生时间"] - timeDel
    if (data.loc[i,"水流量"] == 0) & (data.loc[i + 1,"水流量"] != 0) :
        data.loc[i,"停顿结束时间"] = data.loc[i , "发生时间"] + timeDel

# 提取停顿开始时间与结束时间所对应行号，放在数据框Stop中
indStopStart = data.index[data["停顿开始时间"].notnull()]+1
indStopEnd = data.index[data["停顿结束时间"].notnull()]+1
Stop = pd.DataFrame(data={"停顿开始编号":indStopStart[:-1],
                            "停顿结束编号":indStopEnd[1:]})
# 计算停顿时长，并放在数据框stop中，停顿时长=停顿结束时间-停顿结束时间
Stop["停顿时长"] = np.int64(data.loc[indStopEnd[1:]-1,"停顿结束时间"].values-
                     data.loc[indStopStart[:-1]-1,"停顿开始时间"].values)/1000000000
# 将每次停顿与事件匹配,停顿的开始时间要大于事件的开始时间，
# 且停顿的结束时间要小于事件的结束时间
for i in range(len(sj)):
    Stop.loc[(Stop["停顿开始编号"] > sj.loc[i,"事件起始编号"]) &
           (Stop["停顿结束编号"] < sj.loc[i,"事件终止编号"]),"停顿归属事件"]=i+1

# 删除停顿次数为0的事件
Stop = Stop[Stop["停顿归属事件"].notnull()]

# 构造特征 用水事件停顿总时长、停顿次数、停顿平均时长、
# 用水时长，用水/总时长
stopAgg =  Stop.groupby("停顿归属事件").agg({"停顿时长":sum,"停顿开始编号":len})
sj.loc[stopAgg.index - 1,"总停顿时长"] = stopAgg.loc[:,"停顿时长"].values
sj.loc[stopAgg.index-1,"停顿次数"] = stopAgg.loc[:,"停顿开始编号"].values
sj.fillna(0,inplace=True)  # 对缺失值用0插补
stopNo0 = sj["停顿次数"] != 0  # 判断用水事件是否存在停顿
sj.loc[stopNo0,"平均停顿时长"] = sj.loc[stopNo0,"总停顿时长"]/sj.loc[stopNo0,"停顿次数"]
sj.fillna(0,inplace=True)  # 对缺失值用0插补
sj["用水时长"] = sj["总用水时长"] - sj["总停顿时长"]  # 定义特征用水时长
sj["用水/总时长"] = sj["用水时长"] / sj["总用水时长"]  # 定义特征 用水/总时长
print('number3035 任\n')

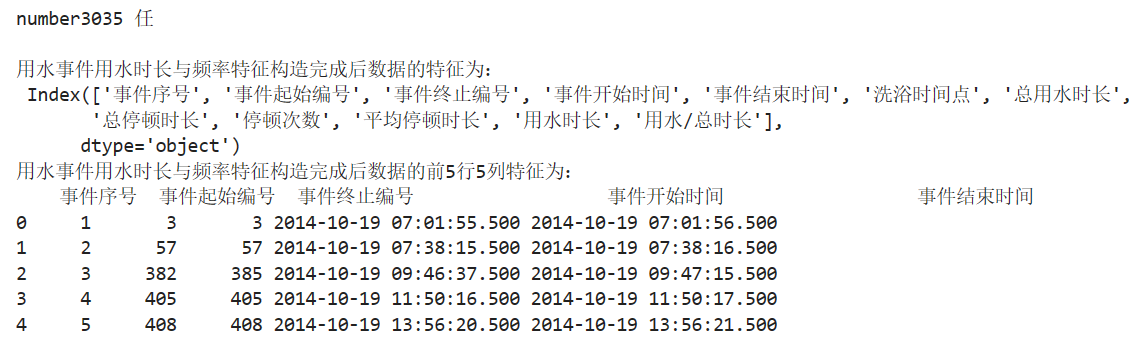

print('用水事件用水时长与频率特征构造完成后数据的特征为：\n',sj.columns)
print('用水事件用水时长与频率特征构造完成后数据的前5行5列特征为：\n',
      sj.iloc[:5,:5])
View Code

第四步：属性构造——构建用水时长与频率属性

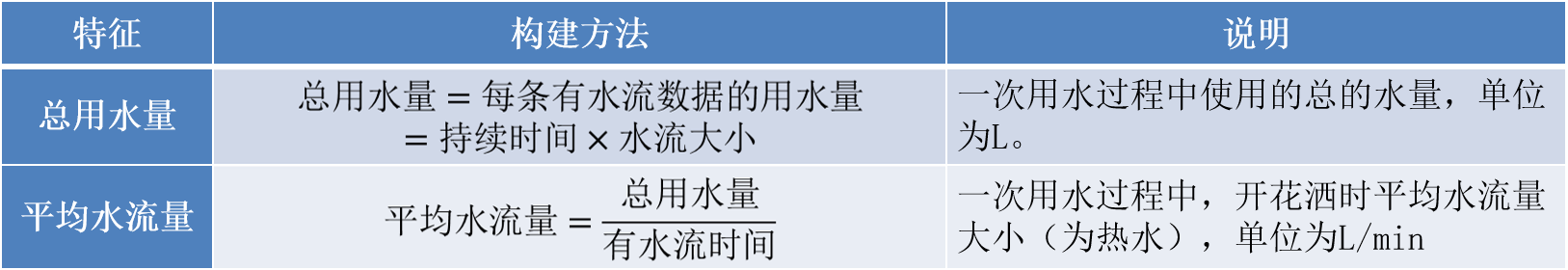

除了用水时长，停顿和频率外，用水量也是识别该事件是否为洗浴事件的重要特征。可以构建出下表所示的两个用水量特征：

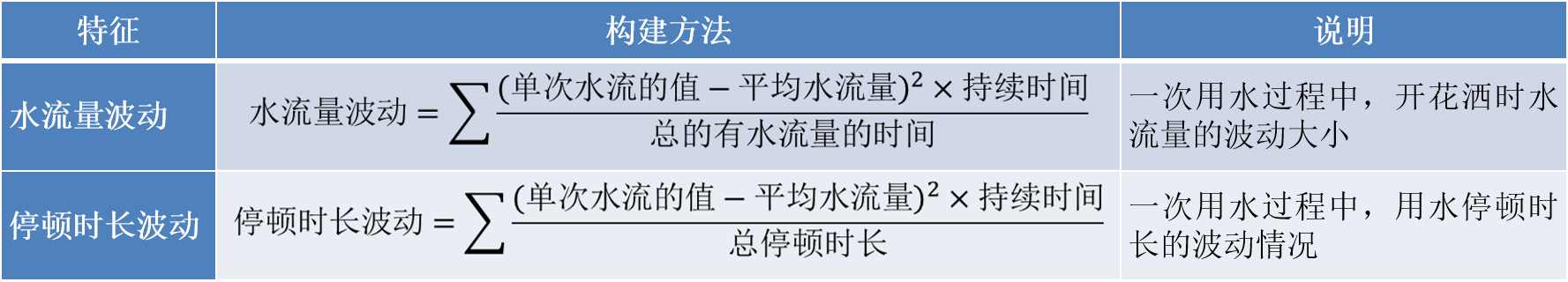

同时用水波动也是区分不同用水事件的关键。根据不同用水事件的这一特征可以构建下表所示的水流量波动和停顿时长波动两个特征：

data["水流量"] = data["水流量"] / 60 # 原单位L/min，现转换为L/sec
sj["总用水量"] = 0 # 给总用水量赋一个初始值0
for i in range(len(sj)):
    Start = sj.loc[i,"事件起始编号"]-1
    End = sj.loc[i,"事件终止编号"]-1
    if Start != End:
        for j in range(Start,End):
            if data.loc[j,"水流量"] != 0:
                sj.loc[i,"总用水量"] = (data.loc[j + 1,"发生时间"] -
                                    data.loc[j,"发生时间"]).seconds* \
                                    data.loc[j,"水流量"] + sj.loc[i,"总用水量"]
        sj.loc[i,"总用水量"] = sj.loc[i,"总用水量"] + data.loc[End,"水流量"] * 2
    else:
        sj.loc[i,"总用水量"] = data.loc[Start,"水流量"] * 2

sj["平均水流量"] = sj["总用水量"] / sj["用水时长"] # 定义特征 平均水流量
# 构造特征：水流量波动
# 水流量波动=∑(((单次水流的值-平均水流量)^2)*持续时间)/用水时长
sj["水流量波动"] = 0 # 给水流量波动赋一个初始值0
for i in range(len(sj)):
    Start = sj.loc[i,"事件起始编号"] - 1
    End = sj.loc[i,"事件终止编号"] - 1
    for j in range(Start,End + 1):
        if data.loc[j,"水流量"] != 0:
            slbd = (data.loc[j,"水流量"] - sj.loc[i,"平均水流量"])**2
            slsj = (data.loc[j + 1,"发生时间"] - data.loc[j,"发生时间"]).seconds
            sj.loc[i,"水流量波动"] = slbd * slsj + sj.loc[i,"水流量波动"]
    sj.loc[i,"水流量波动"] = sj.loc[i,"水流量波动"] / sj.loc[i,"用水时长"]

# 构造特征：停顿时长波动
# 停顿时长波动=∑(((单次停顿时长-平均停顿时长)^2)*持续时间)/总停顿时长
sj["停顿时长波动"] = 0 # 给停顿时长波动赋一个初始值0
for i in range(len(sj)):
    if sj.loc[i,"停顿次数"] > 1: # 当停顿次数为0或1时，停顿时长波动值为0，故排除
        for j in Stop.loc[Stop["停顿归属事件"] == (i+1),"停顿时长"].values:
            sj.loc[i,"停顿时长波动"] = ((j - sj.loc[i,"平均停顿时长"])**2) * j + \
                                     sj.loc[i,"停顿时长波动"]
        sj.loc[i,"停顿时长波动"] = sj.loc[i,"停顿时长波动"] / sj.loc[i,"总停顿时长"]

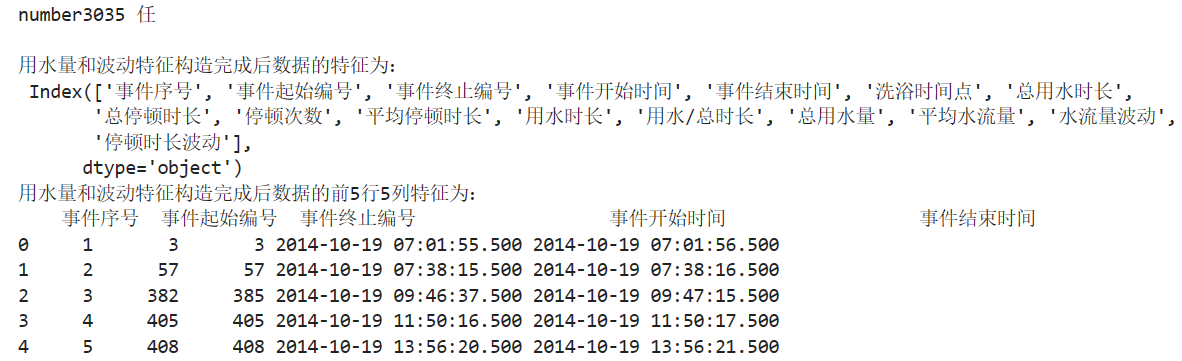

print('number3035 任\n')
print('用水量和波动特征构造完成后数据的特征为：\n',sj.columns)
print('用水量和波动特征构造完成后数据的前5行5列特征为：\n',sj.iloc[:5,:5])
View Code

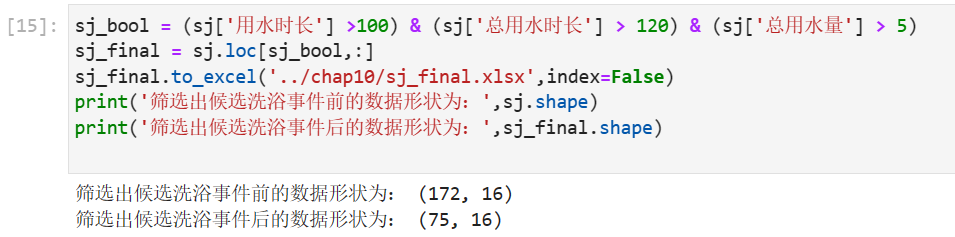

第五步：筛选候选洗浴事件

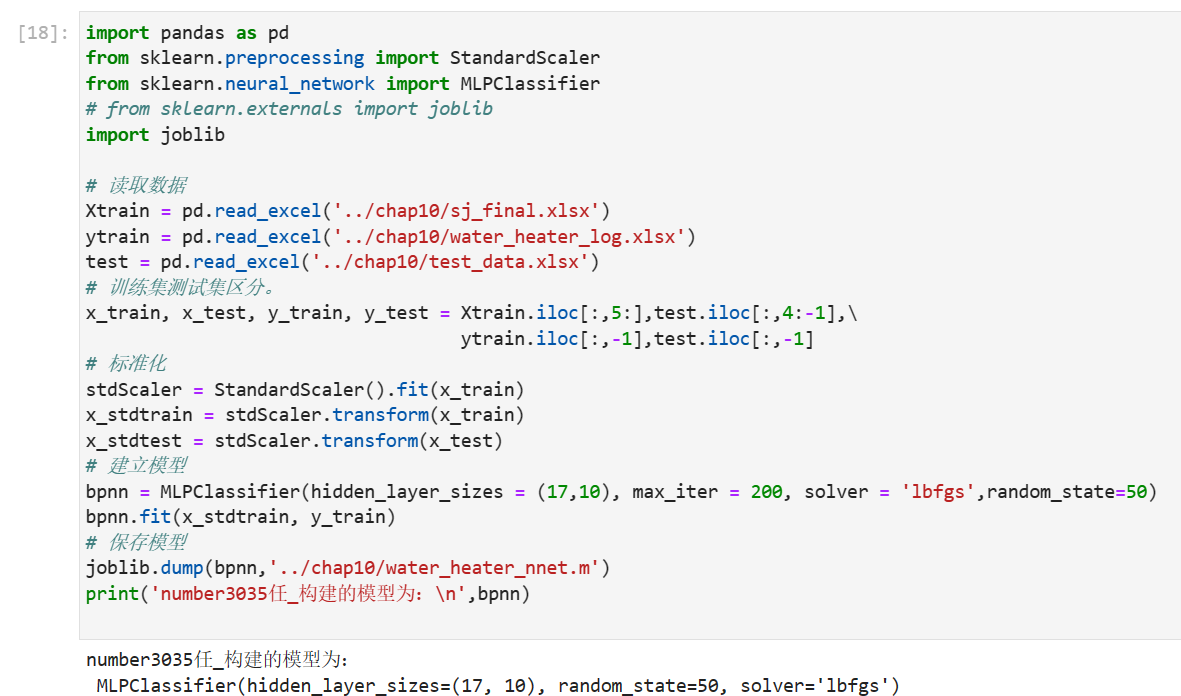

3、模型构建

import pandas as pd
from sklearn.preprocessing import StandardScaler
from sklearn.neural_network import MLPClassifier
# from sklearn.externals import joblib
import joblib

# 读取数据
Xtrain = pd.read_excel('../chap10/sj_final.xlsx')
ytrain = pd.read_excel('../chap10/water_heater_log.xlsx')
test = pd.read_excel('../chap10/test_data.xlsx')
# 训练集测试集区分。
x_train, x_test, y_train, y_test = Xtrain.iloc[:,5:],test.iloc[:,4:-1],\
                                   ytrain.iloc[:,-1],test.iloc[:,-1]
# 标准化
stdScaler = StandardScaler().fit(x_train)
x_stdtrain = stdScaler.transform(x_train)
x_stdtest = stdScaler.transform(x_test)
# 建立模型
bpnn = MLPClassifier(hidden_layer_sizes = (17,10), max_iter = 200, solver = 'lbfgs',random_state=50)
bpnn.fit(x_stdtrain, y_train)
# 保存模型
joblib.dump(bpnn,'../chap10/water_heater_nnet.m')
print('number3035任_构建的模型为：\n',bpnn)
View Code

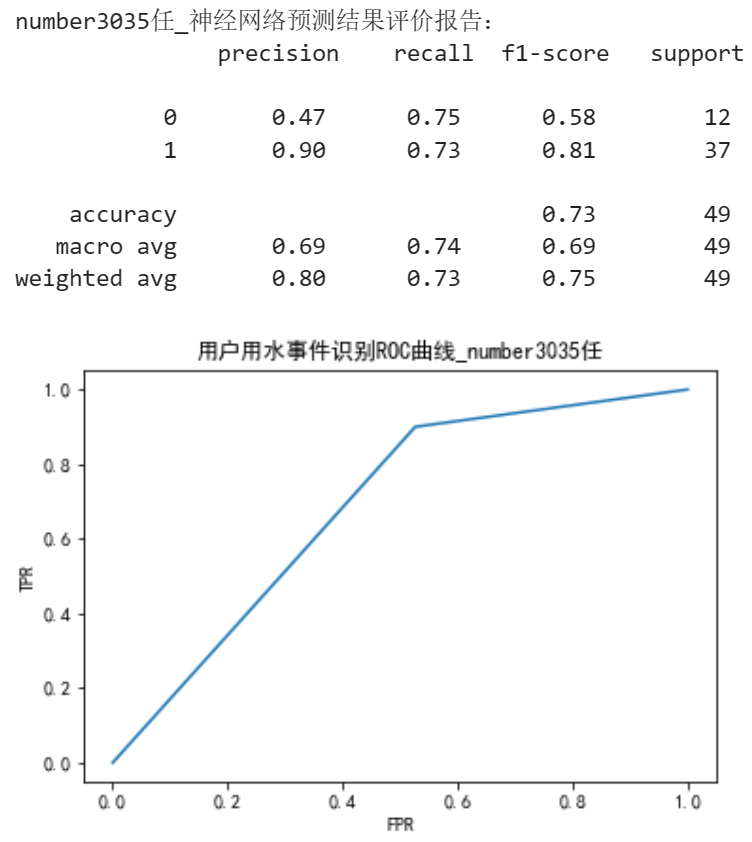

4、模型检验

# 模型评价
from sklearn.metrics import classification_report
from sklearn.metrics import roc_curve
# from sklearn.externals import joblib
import joblib
import matplotlib.pyplot as plt

bpnn = joblib.load('../chap10/water_heater_nnet.m')  # 加载模型
y_pred = bpnn.predict(x_stdtest)  # 返回预测结果
print('number3035任_神经网络预测结果评价报告：\n',classification_report(y_test,y_pred))
# 绘制roc曲线图
plt.rcParams['font.sans-serif'] = 'SimHei'  # 显示中文
plt.rcParams['axes.unicode_minus'] = False  # 显示负号
fpr, tpr, thresholds = roc_curve(y_pred,y_test)  # 求出TPR和FPR
plt.figure(figsize=(6,4))  # 创建画布
plt.plot(fpr,tpr)  # 绘制曲线
plt.title('用户用水事件识别ROC曲线_number3035任')  # 标题
plt.xlabel('FPR')  # x轴标签
plt.ylabel('TPR')  # y轴标签
plt.savefig('../chap10/用户用水事件识别ROC曲线.png')  # 保存图片
plt.show()  # 显示图形
View Code



四、拓展思考

怎么体会数据本身，发现它和现实世界的关系。
