路由器的基本配置

路由器的基本配置

知识导入：

路由器（Router）又称网关设备（Gateway）是用于连接多个逻辑上分开的网络，用于指导IP报文转发的路径信息。路由和交换机之间的主要区别就是交换机发生在OSI参考模型第二层（数据链路层），而路由发生在第三层，即网络层。

路由功能

  路由器的核心作用是实现网络互连，数据转发：

• 路由（寻径）：路由表建立、刷新
• 交换：在网络之间转发分组数据
• 隔离广播，指定访问规则
• 异种网络互连
• 子网间速率匹配

路由工作原理  

　　路由器通过路由决定数据的转发 , 转发策略称为路由选择（routing），这也是路由器名称的由来（router，转发者）。路由器转发IP分组时，只根据IP分组目的IP地址的网络号部分选择合适的端口把IP分组送出去。也就是说路由器也要判定端口所接的是否是目的子网。如果是，就把分组通过端口送到网络上；否则，也要选择下一个路由器来传送分组 ；路由器也有它的默认网关，用来传送不知道往哪儿送的IP分组。这样，通过路由器把知道如何传送的IP分组正确转发出去，不知道的IP分组送给“默认网关”路由器，这样一级一级地传送，IP分组最终将送到目的地，送不到目的地的IP分组则被网络丢弃了。
  简单的说就是， 每个路由器都有一个 “路由表”（存在于路由器RAM中）， 路由器的转发根据路由表决定 数据转发路径，当路由器检查到包的目的IP地址时，他就可以根据路由表的内容决定包应该转发到哪个下一跳的地址上去。

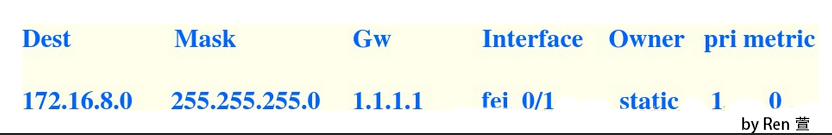

路由表结构

Name	description
172.16.8.0	目的逻辑网络地址或子网地址
255.255.255.0	目的逻辑网络地址或子网地址的网络掩码
1.1.1.1	下一跳逻辑地址
Fei_0/1	学习到这条路由的接口和数据转发接口
Static	路由器学习到这条路由的方式
1	路由优先级
0	Metrix值

路由器的配置

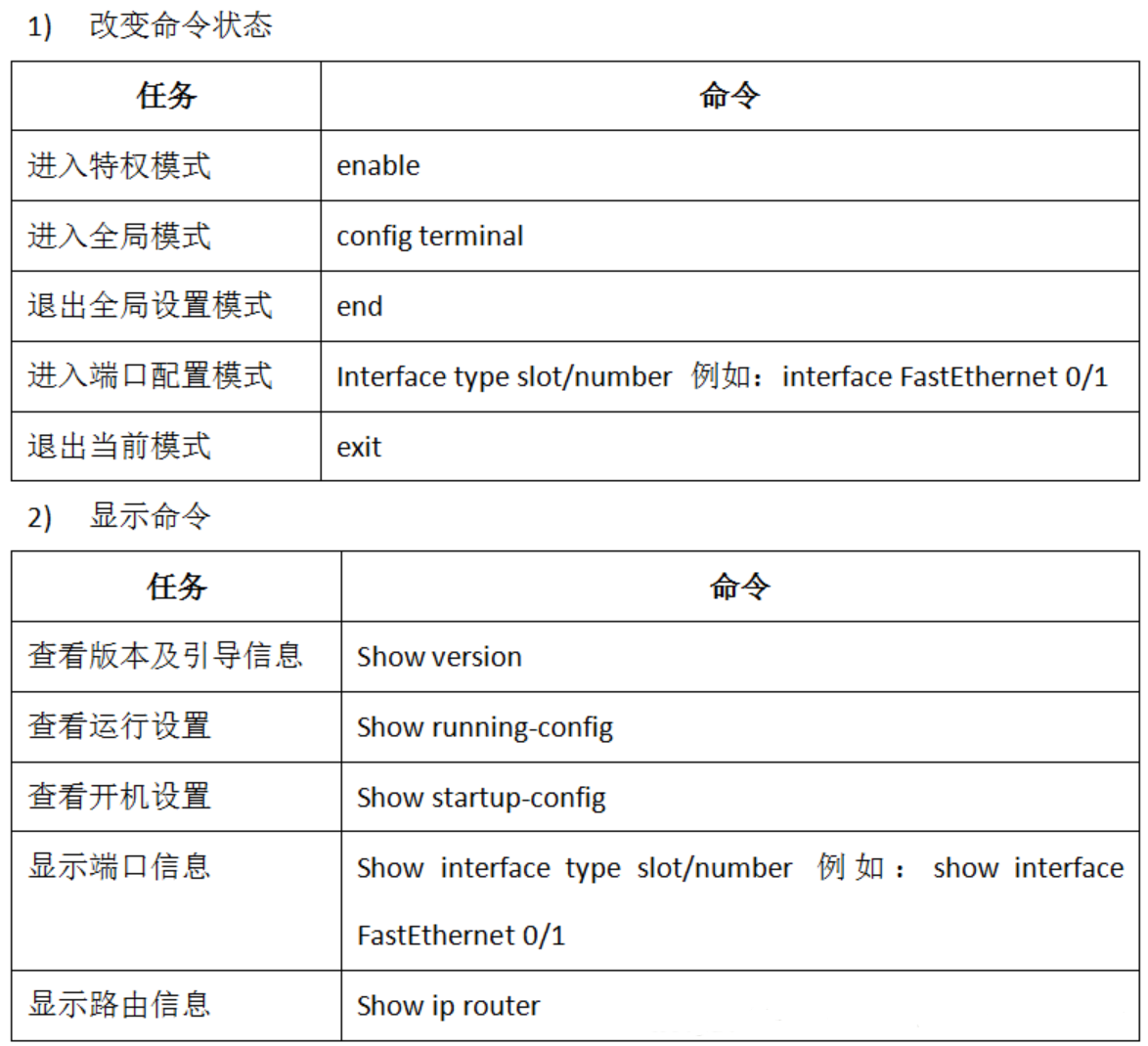

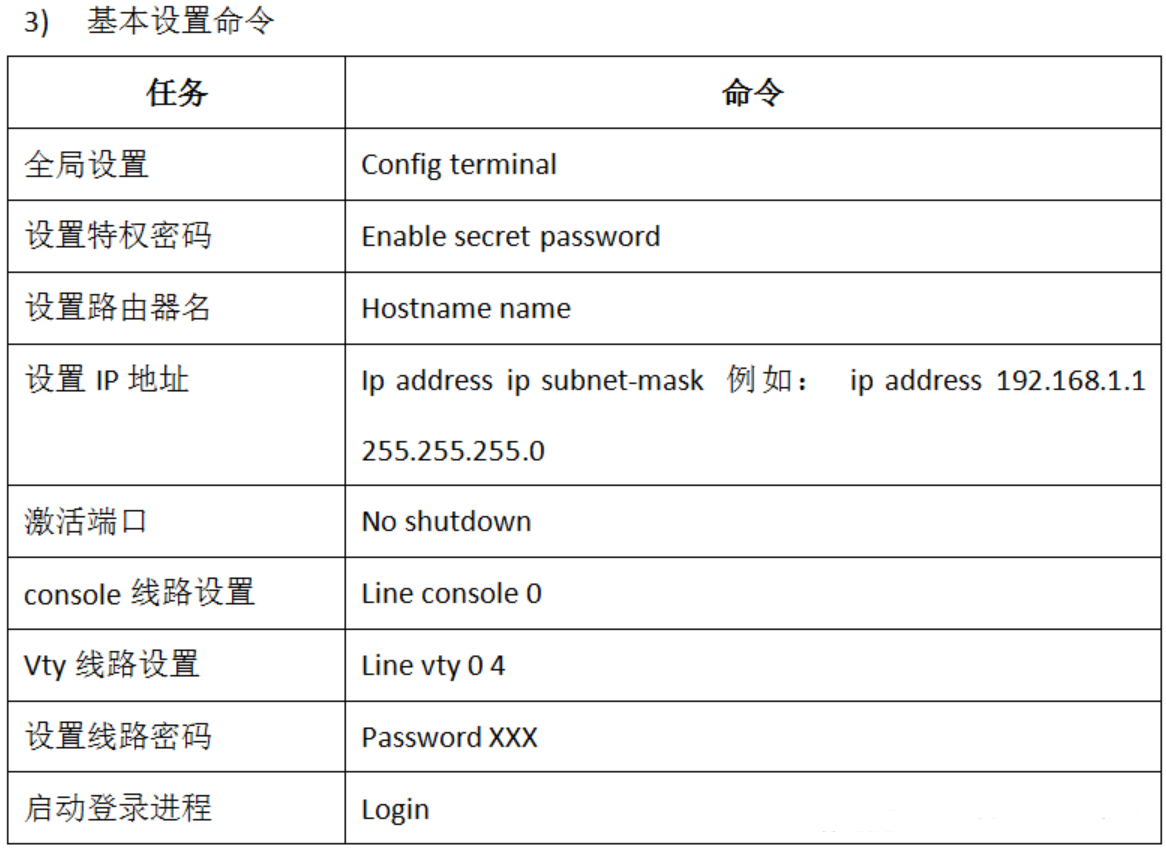

常用命令







一、实验目标

 掌握路由器几种常用配置方法；

 掌握采用 Console 线缆配置路由器的方法；

 掌握采用 Telnet 方式配置路由器的方法；

 熟悉路由器不同的命令行操作模式以及各种模式之间的切换；

 掌握路由器的基本配置命令；

二、实验背景

你是某公司新进的网管，公司要求你熟悉网络产品，首先要求你登录路由器，

了解、掌握路由器的命令行操作；

作为网络管理员，你第一次在设备机房对路由器进行了初次配置后，希望以后

在办公室或出差时也可以对设备进行远程管理，现要在路由器上做适当配置。

三、技术原理

路由器的管理方式基本分为两种：带内管理和带外管理。通过路由器的 Console

口管理路由器属于带外管理，不占用路由器的网络接口，其特点是需要使用配置线

缆，近距离配置。第一次配置时必须利用 Console 端口进行配置。

四、实验步骤

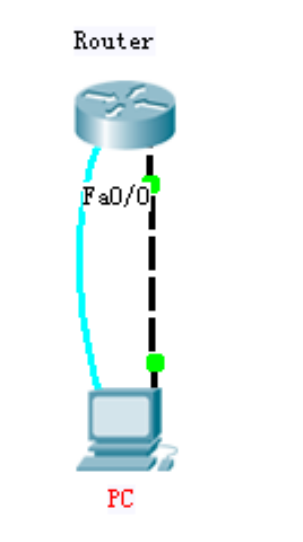

新建 packet tracer 拓扑图

（1）用标准 console 线缆用于连接计算机的串口和路由器的 console 上。在计算机

上启用超级终端，并配置超级终端的参数，是计算机与路由器通过 console 接口建

立连接；

（2）配置路由器的管理的 IP 地址，并为 Telnet 用户配置用户名和登录口令。配置

计算机的 IP 地址（与路由器管理 IP 地址在同一个网段），通过网线将计算机和路

由器相连，通过计算机 Telnet 到路由器上对交换机进行查看；

（3）更改路由器的主机名；

（4）擦除配置信息。保存配置信息，显示配置信息；

（5）显示当前配置信息；

（6）显示历史命令。

五、实验设备

Router_2811 1 台；PC 1 台；交叉线；配置线

说明： 交叉线：路由器与计算机相连 路由器与交换机相连

直连线：计算机与交换机相连

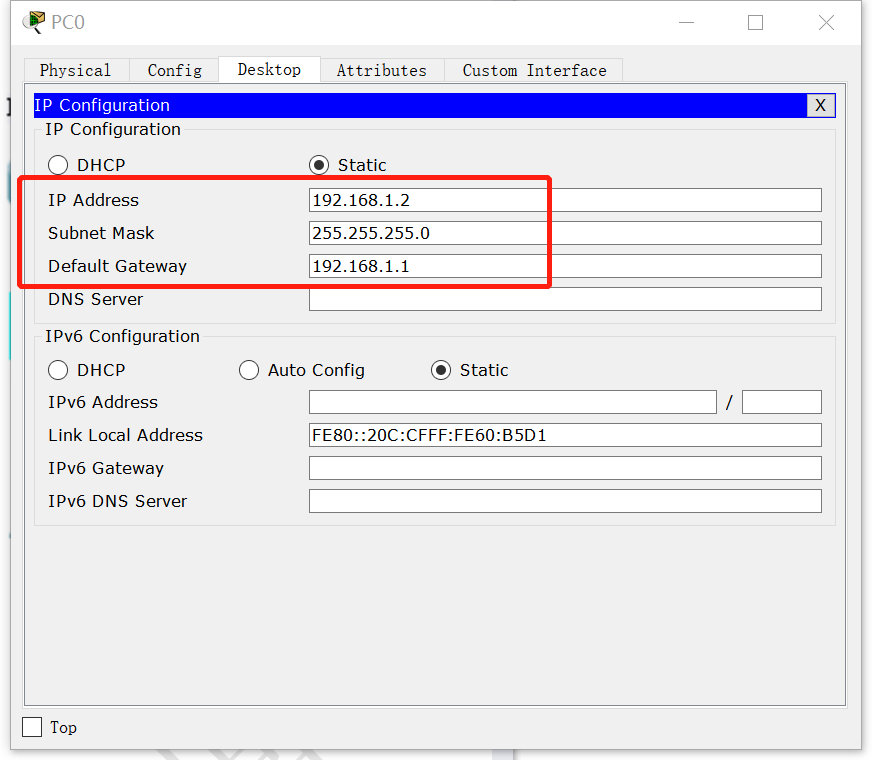

PC

　　IP: 192.168.1.2

　　Submask: 255.255.255.0

　　Gageway:192.168.1.1

Router

　　图形化：界面开启 FastEthernet0/0 端口

　　命令行：rip 视图：router rip; osfp 视图:router osfp 1

PC 终端

　　en

　　conf t

　　hostname R1

　　enable secret 123456 //设置特权密码

　　exit

　　exit

　　en

　　password:此时输入密码，输入的密码不显示

　　conf t

　　line vty 0 4 //设置 telnet 密码

　　password 5ijsj

　　login

　　exit

　　interface fa 0/0

　　ip address 192.168.1.1 255.255.255.0

　　no shut

　　end

PC CMD

　　ipconfig

　　ping 192.168.1.1

　　telnet 192.168.1.1

　　password:5ijsi

　　en

　　password:123456

　　show runing

六、实验步骤

(1)打开Packet Trace 软件，按图所示建立网络拓扑图；

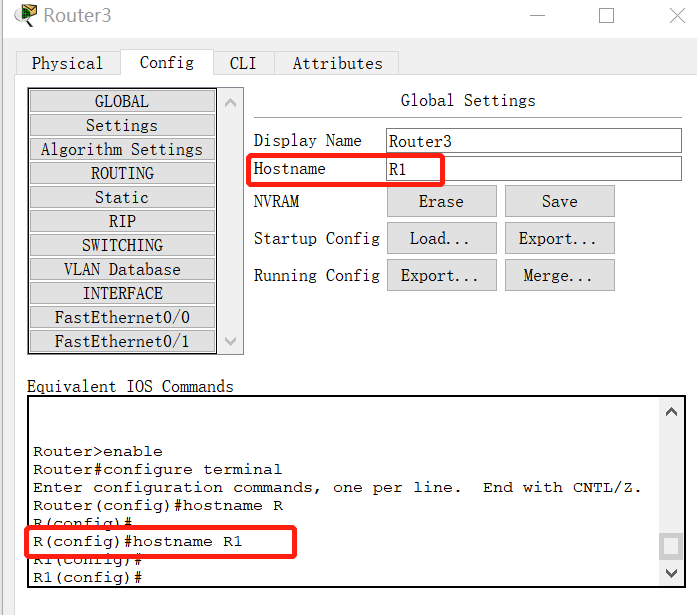

(2) 配置路由器名字为 R1；

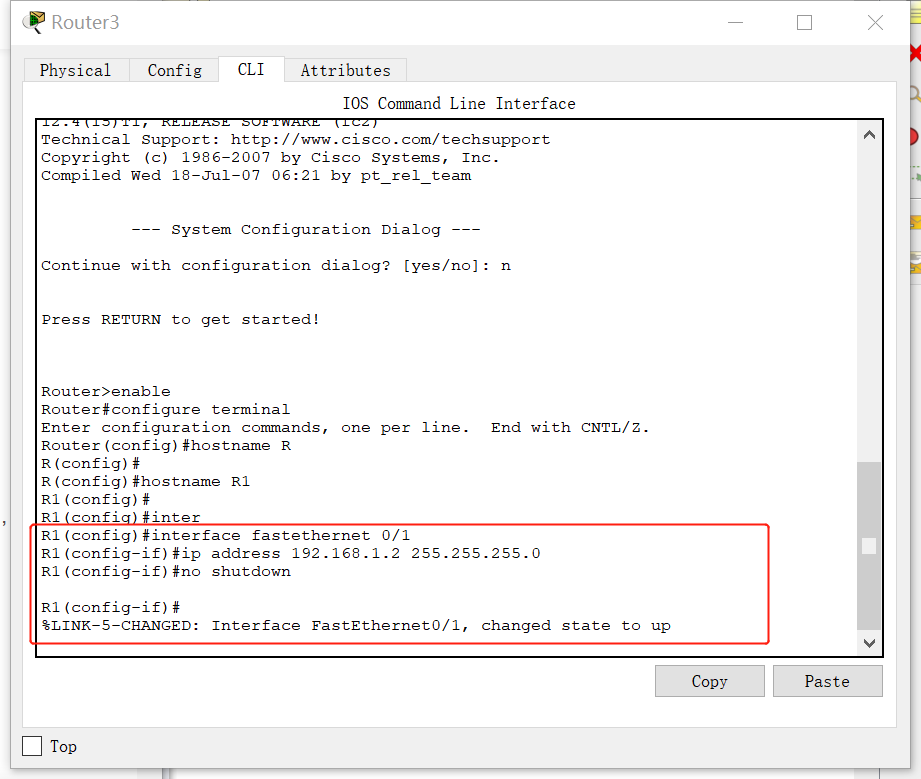

(3) 配置 FastEthernet0/1 接口；

 （4）保存 R1 配置；
