PROFINET网络拓扑检测

网络拓扑检测

PROFINET设备支持网络拓扑检测功能，诸如[PRONETA](# 附录-PRONETA网络分析工具)等网络工具软件可以通过询问设备的方式，获取设备的网络连接信息，从而绘制网络图。

LLDP

链路层发现协议（LLDP）用于查找以太网网络上邻居信息。每个IO设备、IO控制器和管理型交换机都会发送LLDP帧，其中包含自身的设备名称、端口名称和以太网端口号。具体来说包括以下功能：

1.初始化并维护本地MIB库信息，包括站名（station name）、MAC、IP、TTL以及其他相关信息；
2.从本地MIB库中提取信息，并将信息封装到LLDP帧中。LLDP 帧的发送有两种触发方式：定时触发和设备状态发生了变化后触发；
3.识别并处理接收到的LLDPDU帧；
4.维护远端设备LLDP MIB信息库，保存在协议栈定义的专门保存远端peer数据结构中；
5.当本地或远端设备MIB信息库中有信息发生变化时，发出通告事件

LLDP数据帧5s发送一次，TTL（生存时间）设为20s。

管理型交换机不转发其他设备的LLDP帧，而是发送自己的LLDP帧。这样，网络上的设备的每个端口只会收到邻居的LLDP帧，比如说A设备和B设备中间通过交换机连接，那么A设备的邻居就是交换机，而不是B设备。

Linux网络拓扑检测工具

Linux上有专门的命令可以验证LLDP协议，安装lldpd命令，作为守护进程运行，lldpd会每30秒在每个端口上发送一次LLDP数据包，动接收并显示邻居的网络接口信息：

$ sudo apt install lldpd

$ lldpcli show neighbors
----------------------------------------------------------------------------
LLDP neighbors:
----------------------------------------------------------------------------
Interface:    enp0s31f6, via: LLDP, RID: 1, Time: 0 day, 00:00:26
Chassis:
   ChassisID:    local b
   SysName:      sysName Not Set
   SysDescr:     Siemens, SIMATIC NET, SCALANCE X204IRT, 6GK5 204-0BA00-2BA3, HW: Version 9, FW: Version V05.04.02, SVPL6147920
   MgmtIP:       192.168.0.99
   Capability:   Station, on
Port:
   PortID:       local port-003
   PortDescr:    Siemens, SIMATIC NET, Ethernet Port, X1 P3
   TTL:          20
Unknown TLVs:
   TLV:          OUI: 00,0E,CF, SubType: 1, Len: 20 00,00,01,BC,00,00,00,00,00,00,04,63,00,00,00,00,00,00,00,00
   TLV:          OUI: 00,0E,CF, SubType: 2, Len: 4 00,00,00,00
   TLV:          OUI: 00,0E,CF, SubType: 5, Len: 6 20,87,56,FF,AA,83
----------------------------------------------------------------------------

要停止lldpd守护程序，不再发送LLDP数据包，请执行以下操作：

 sudo systemctl stop lldpd.service
 sudo systemctl disable lldpd.service

附录-PRONETA网络分析工具

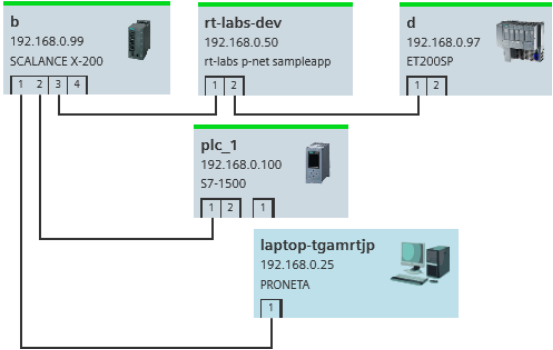

PRONETA通过扫描PROFINET网络得到网络拓扑结构，图形化显示IO设备（包括交换机）IP地址、接口信息、端口信息。通过右击图中的设备，可以设置设备名称和IP地址，也可以编辑I&M信息，闪烁信号LED，恢复出厂设置等操作，如下所示。

PRONETA
