PROFINET设备描述文件GSD文件说讲之二

设备访问点

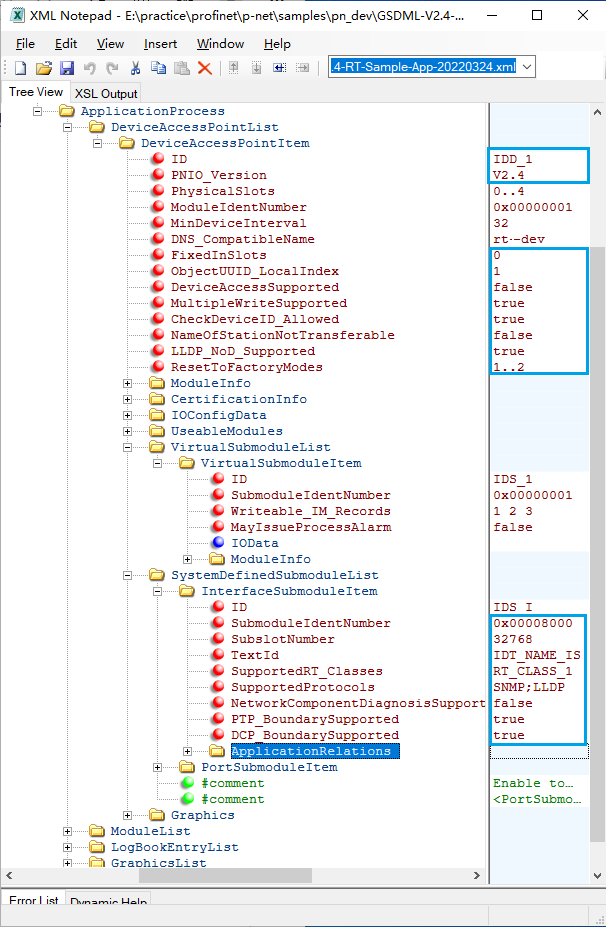

DeviceAccessPoint是设备描述点，简称DAP，是设备描述文件中重要的信息，其组成结构如下图所示：

DAP基本信息结构

DAP包含了不少关键信息，各个属性及其值详细解释如下表所示：

DeviceAccessPointItem	说明
ID="IDD_1"
PNIO_Version="V2.4"	PROFINET IO设备的GSD文件版本
PhysicalSlots="0..4"	槽实际槽数，DAP位于模块0
ModuleIdentNumber="0x00000001"	模块ID
MinDeviceInterval="32"	数据刷新最小时间间隔，以31.25us为单位，默认为32，即1ms
ReductionRatio	减速比，可选范围1.2.4.8.16.32，当前以1ms为单位
DNS_CompatibleName="pno-example-dap"	DNS站名
FixedInSlots="0"	DAP模块始终位于槽0
NumberOfDeviceAccessAR="1"	访问设备的连接数
MultipleWriteSupported="true"	允许单个请求中多次写入
SharedDeviceSupported="false"	是否支持共享设备
SharedInputSupported="false"	是否支持共享输入
RequiredSchemaVersion="V2.3"
CheckDeviceID_Allowed="true"
NameOfStationNotTransferable="false"
LLDP_NoD_Supported="true"	是否支持LLDP支持
ResetToFactoryModes="1..2"
ParameterizationSpeedupSupported="true"	支持快速启动
PowerOnToCommReady="700"	快速启动首次数据交换的时间
AddressAssignment="DCP"	地址分配使用的通信协议，默认为DCP

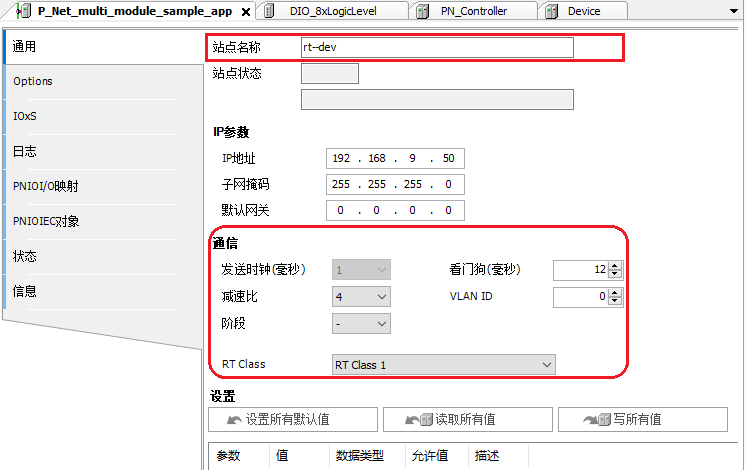

这些信息同样也是IO控制器关心的内容，可以对比一下现场总线配置工具解析GSD文件的内容，如下图所示：

IO控制器眼中的设备
