127.0.0.1 图解Linux网络包接收过程

因为要对百万、千万、甚至是过亿的用户提供各种网络服务，所以在一线互联网企业里面试和晋升后端开发同学的其中一个重点要求就是要能支撑高并发，要理解性能开销，会进行性能优化。而很多时候，如果你对Linux底层的理解不深的话，遇到很多线上性能瓶颈你会觉得狗拿刺猬，无从下手。

我们今天用图解的方式，来深度理解一下在Linux下网络包的接收过程。还是按照惯例来借用一段最简单的代码开始思考。为了简单起见，我们用udp来举例，如下：

int main(){
    int serverSocketFd = socket(AF_INET, SOCK_DGRAM, 0);
    bind(serverSocketFd, ...);

    char buff[BUFFSIZE];
    int readCount = recvfrom(serverSocketFd, buff, BUFFSIZE, 0, ...);
    buff[readCount] = '\0';

printf("Receive from client:%s\n", buff);

}

上面代码是一段udp server接收收据的逻辑。当在开发视角看的时候，只要客户端有对应的数据发送过来，服务器端执行recv_from后就能收到它，并把它打印出来。我们现在想知道的是，当网络包达到网卡，直到我们的recvfrom收到数据，这中间，究竟都发生过什么？

通过本文，你将深入理解Linux网络系统内部是如何实现的，以及各个部分之间如何交互。相信这对你的工作将会有非常大的帮助。本文基于Linux 3.10，源代码参见https://mirrors.edge.kernel.org/pub/linux/kernel/v3.x/，网卡驱动采用Intel的igb网卡举例。

友情提示，本文略长，可以先Mark后看！

一

Linux网络收包总览

在TCP/IP网络分层模型里，整个协议栈被分成了物理层、链路层、网络层，传输层和应用层。物理层对应的是网卡和网线，应用层对应的是我们常见的Nginx，FTP等等各种应用。Linux实现的是链路层、网络层和传输层这三层。

在Linux内核实现中，链路层协议靠网卡驱动来实现，内核协议栈来实现网络层和传输层。内核对更上层的应用层提供socket接口来供用户进程访问。我们用Linux的视角来看到的TCP/IP网络分层模型应该是下面这个样子的。

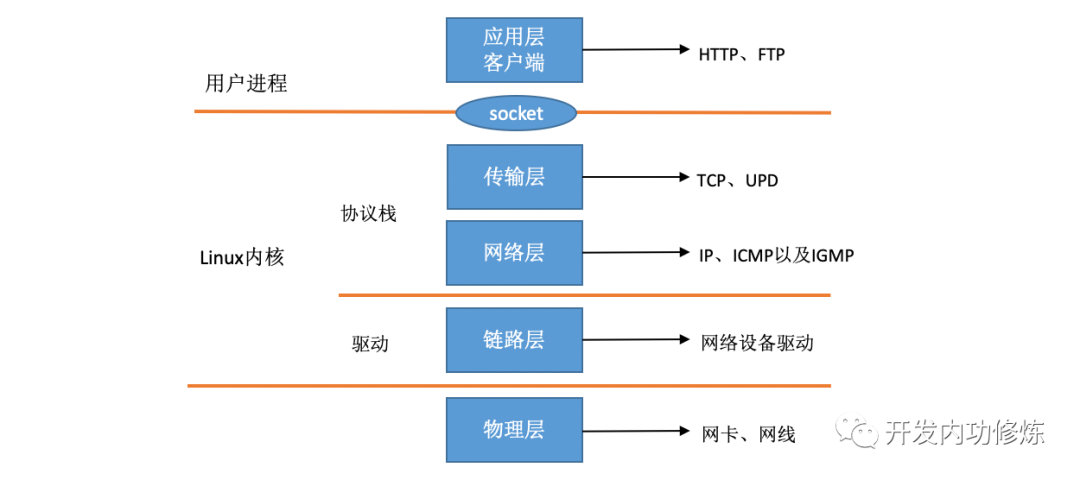

图1 Linux视角的网络协议栈

在Linux的源代码中，网络设备驱动对应的逻辑位于driver/net/ethernet, 其中intel系列网卡的驱动在driver/net/ethernet/intel目录下。协议栈模块代码位于kernel和net目录。

内核和网络设备驱动是通过中断的方式来处理的。当设备上有数据到达的时候，会给CPU的相关引脚上触发一个电压变化，以通知CPU来处理数据。对于网络模块来说，由于处理过程比较复杂和耗时，如果在中断函数中完成所有的处理，将会导致中断处理函数（优先级过高）将过度占据CPU，将导致CPU无法响应其它设备，例如鼠标和键盘的消息。因此Linux中断处理函数是分上半部和下半部的。上半部是只进行最简单的工作，快速处理然后释放CPU，接着CPU就可以允许其它中断进来。剩下将绝大部分的工作都放到下半部中，可以慢慢从容处理。2.4以后的内核版本采用的下半部实现方式是软中断，由ksoftirqd内核线程全权处理。和硬中断不同的是，硬中断是通过给CPU物理引脚施加电压变化，而软中断是通过给内存中的一个变量的二进制值以通知软中断处理程序。

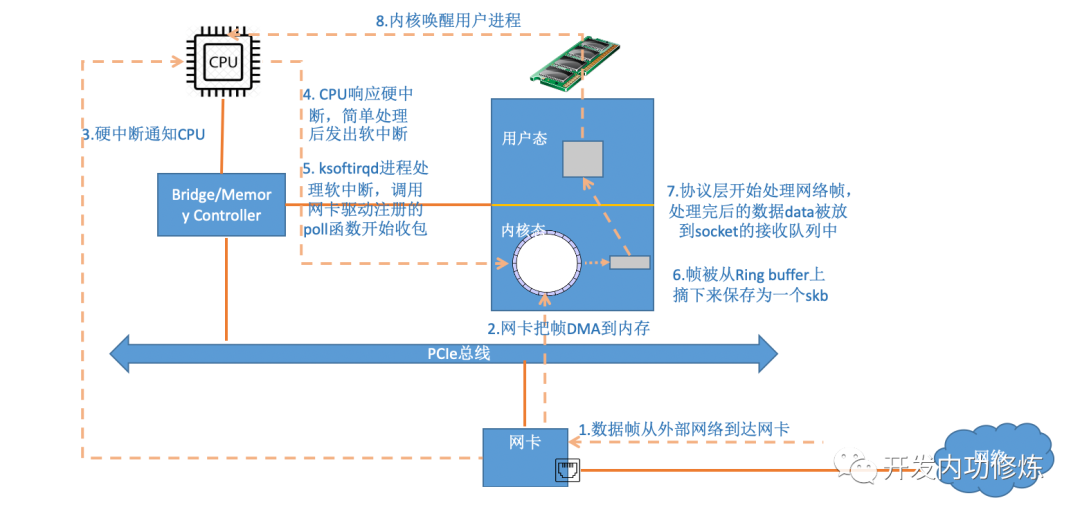

好了，大概了解了网卡驱动、硬中断、软中断和ksoftirqd线程之后，我们在这几个概念的基础上给出一个内核收包的路径示意:

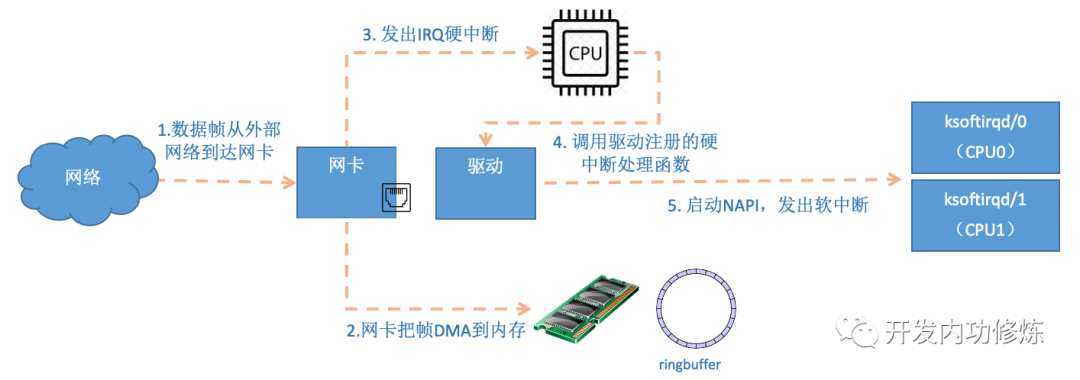

当网卡上收到数据以后，Linux中第一个工作的模块是网络驱动。网络驱动会以DMA的方式把网卡上收到的帧写到内存里。再向CPU发起一个中断，以通知CPU有数据到达。第二，当CPU收到中断请求后，会去调用网络驱动注册的中断处理函数。网卡的中断处理函数并不做过多工作，发出软中断请求，然后尽快释放CPU。ksoftirqd检测到有软中断请求到达，调用poll开始轮询收包，收到后交由各级协议栈处理。对于UDP包来说，会被放到用户socket的接收队列中。

我们从上面这张图中已经从整体上把握到了Linux对数据包的处理过程。但是要想了解更多网络模块工作的细节，我们还得往下看。

二

Linux启动

Linux驱动，内核协议栈等等模块在具备接收网卡数据包之前，要做很多的准备工作才行。比如要提前创建好ksoftirqd内核线程，要注册好各个协议对应的处理函数，网络设备子系统要提前初始化好，网卡要启动好。只有这些都Ready之后，我们才能真正开始接收数据包。那么我们现在来看看这些准备工作都是怎么做的。

2.1 创建ksoftirqd内核线程

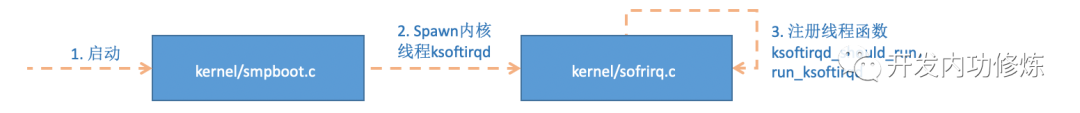

Linux的软中断都是在专门的内核线程（ksoftirqd）中进行的，因此我们非常有必要看一下这些进程是怎么初始化的，这样我们才能在后面更准确地了解收包过程。该进程数量不是1个，而是N个，其中N等于你的机器的核数。

系统初始化的时候在kernel/smpboot.c中调用了smpboot_register_percpu_thread，该函数进一步会执行到spawn_ksoftirqd（位于kernel/softirq.c）来创建出softirqd进程。

2.2 网络子系统初始化

linux内核通过调用subsys_initcall来初始化各个子系统，在源代码目录里你可以grep出许多对这个函数的调用。这里我们要说的是网络子系统的初始化，会执行到net_dev_init函数。

//file: net/core/dev.c

static int __init net_dev_init(void){

    ......

    for_each_possible_cpu(i) {
        struct softnet_data *sd = &per_cpu(softnet_data, i);

        memset(sd, 0, sizeof(*sd));
        skb_queue_head_init(&sd->input_pkt_queue);
        skb_queue_head_init(&sd->process_queue);
        sd->completion_queue = NULL;
        INIT_LIST_HEAD(&sd->poll_list);
        ......
    }
    ......
    open_softirq(NET_TX_SOFTIRQ, net_tx_action);

open_softirq(NET_RX_SOFTIRQ, net_rx_action);

}

subsys_initcall(net_dev_init);

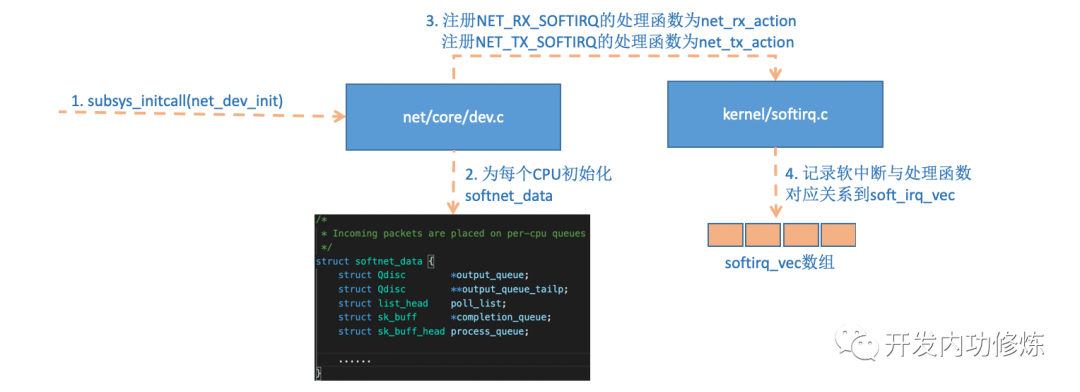

在这个函数里，会为每个CPU都申请一个softnet_data数据结构，在这个数据结构里的poll_list是等待驱动程序将其poll函数注册进来，稍后网卡驱动初始化的时候我们可以看到这一过程。

另外open_softirq注册了每一种软中断都注册一个处理函数。NET_TX_SOFTIRQ的处理函数为net_tx_action，NET_RX_SOFTIRQ的为net_rx_action。继续跟踪open_softirq后发现这个注册的方式是记录在softirq_vec变量里的。后面ksoftirqd线程收到软中断的时候，也会使用这个变量来找到每一种软中断对应的处理函数。

//file: kernel/softirq.c

void open_softirq(int nr, void (*action)(struct softirq_action *)){

softirq_vec[nr].action = action;

}

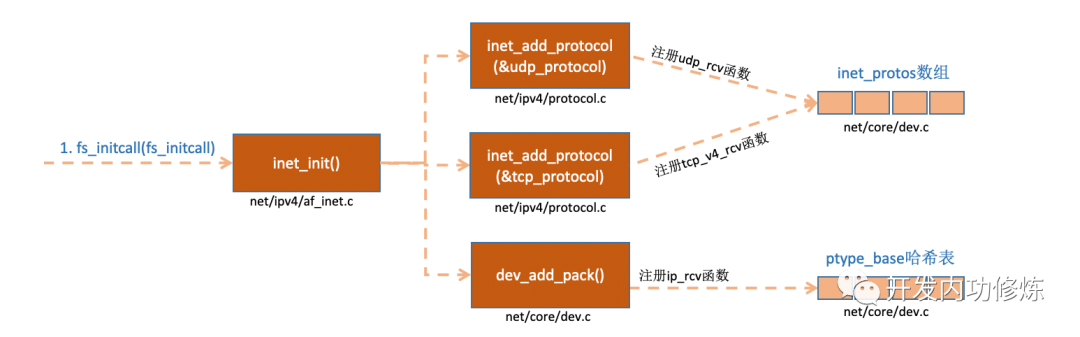

2.3 协议栈注册

内核实现了网络层的ip协议，也实现了传输层的tcp协议和udp协议。这些协议对应的实现函数分别是ip_rcv(),tcp_v4_rcv()和udp_rcv()。和我们平时写代码的方式不一样的是，内核是通过注册的方式来实现的。Linux内核中的fs_initcall和subsys_initcall类似，也是初始化模块的入口。fs_initcall调用inet_init后开始网络协议栈注册。通过inet_init，将这些函数注册到了inet_protos和ptype_base数据结构中了。如下图:

2.4 网卡驱动初始化

每一个驱动程序（不仅仅只是网卡驱动）会使用 module_init 向内核注册一个初始化函数，当驱动被加载时，内核会调用这个函数。比如igb网卡驱动的代码位于drivers/net/ethernet/intel/igb/igb_main.c

//file: drivers/net/ethernet/intel/igb/igb_main.c

static struct pci_driver igb_driver = {

    .name     = igb_driver_name,
    .id_table = igb_pci_tbl,
    .probe    = igb_probe,
    .remove   = igb_remove,

......

};

static int __init igb_init_module(void){

    ......
    ret = pci_register_driver(&igb_driver);

return ret;

}

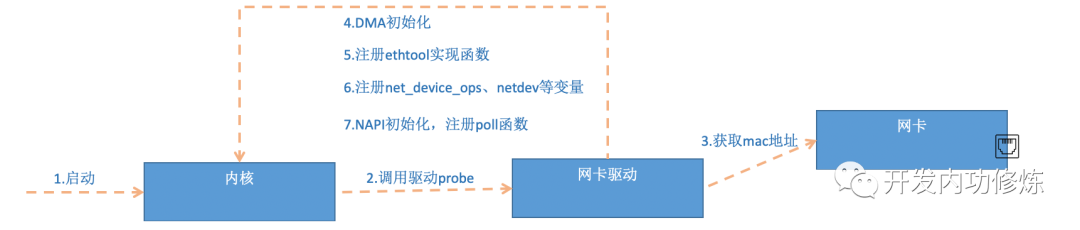

驱动的pci_register_driver调用完成后，Linux内核就知道了该驱动的相关信息，比如igb网卡驱动的igb_driver_name和igb_probe函数地址等等。当网卡设备被识别以后，内核会调用其驱动的probe方法（igb_driver的probe方法是igb_probe）。驱动probe方法执行的目的就是让设备ready，对于igb网卡，其igb_probe位于drivers/net/ethernet/intel/igb/igb_main.c下。主要执行的操作如下：

第5步中我们看到，网卡驱动实现了ethtool所需要的接口，也在这里注册完成函数地址的注册。当 ethtool 发起一个系统调用之后，内核会找到对应操作的回调函数。对于igb网卡来说，其实现函数都在drivers/net/ethernet/intel/igb/igb_ethtool.c下。相信你这次能彻底理解ethtool的工作原理了吧？这个命令之所以能查看网卡收发包统计、能修改网卡自适应模式、能调整RX 队列的数量和大小，是因为ethtool命令最终调用到了网卡驱动的相应方法，而不是ethtool本身有这个超能力。

第6步注册的igb_netdev_ops中包含的是igb_open等函数，该函数在网卡被启动的时候会被调用。

//file: drivers/net/ethernet/intel/igb/igb_main.c

static const struct net_device_ops igb_netdev_ops = {

  .ndo_open               = igb_open,
  .ndo_stop               = igb_close,
  .ndo_start_xmit         = igb_xmit_frame,
  .ndo_get_stats64        = igb_get_stats64,
  .ndo_set_rx_mode        = igb_set_rx_mode,
  .ndo_set_mac_address    = igb_set_mac,
  .ndo_change_mtu         = igb_change_mtu,

.ndo_do_ioctl = igb_ioctl,

......

第7步中，在igb_probe初始化过程中，还调用到了igb_alloc_q_vector。他注册了一个NAPI机制所必须的poll函数，对于igb网卡驱动来说，这个函数就是igb_poll,如下代码所示。

static int igb_alloc_q_vector(struct igb_adapter *adapter,
                  int v_count, int v_idx,
                  int txr_count, int txr_idx,
                  int rxr_count, int rxr_idx){
    ......
    /* initialize NAPI */
    netif_napi_add(adapter->netdev, &q_vector->napi,

igb_poll, 64);

}

2.5 启动网卡

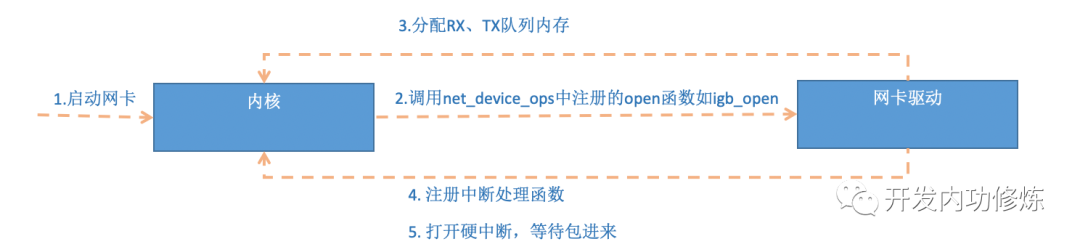

当上面的初始化都完成以后，就可以启动网卡了。回忆前面网卡驱动初始化时，我们提到了驱动向内核注册了 structure net_device_ops 变量，它包含着网卡启用、发包、设置mac 地址等回调函数（函数指针）。当启用一个网卡时（例如，通过 ifconfig eth0 up），net_device_ops 中的 igb_open方法会被调用。它通常会做以下事情：

//file: drivers/net/ethernet/intel/igb/igb_main.c static int __igb_open(struct net_device *netdev, bool resuming){

    /* allocate transmit descriptors */
    err = igb_setup_all_tx_resources(adapter);

    /* allocate receive descriptors */
    err = igb_setup_all_rx_resources(adapter);

    /* 注册中断处理函数 */
    err = igb_request_irq(adapter);
    if (err)
        goto err_req_irq;

    /* 启用NAPI */
    for (i = 0; i < adapter->num_q_vectors; i++)
        napi_enable(&(adapter->q_vector[i]->napi));

......

}

在上面__igb_open函数调用了igb_setup_all_tx_resources,和igb_setup_all_rx_resources。在igb_setup_all_rx_resources这一步操作中，分配了RingBuffer，并建立内存和Rx队列的映射关系。（Rx Tx 队列的数量和大小可以通过 ethtool 进行配置）。我们再接着看中断函数注册igb_request_irq:

static int igb_request_irq(struct igb_adapter *adapter){
    if (adapter->msix_entries) {
        err = igb_request_msix(adapter);
        if (!err)
            goto request_done;
        ......

}

static int igb_request_msix(struct igb_adapter *adapter){

    ......
    for (i = 0; i < adapter->num_q_vectors; i++) {
        ...
        err = request_irq(adapter->msix_entries[vector].vector,
                  igb_msix_ring, 0, q_vector->name,
    }

在上面的代码中跟踪函数调用， __igb_open => igb_request_irq => igb_request_msix, 在igb_request_msix中我们看到了，对于多队列的网卡，为每一个队列都注册了中断，其对应的中断处理函数是igb_msix_ring（该函数也在drivers/net/ethernet/intel/igb/igb_main.c下）。我们也可以看到，msix方式下，每个 RX 队列有独立的MSI-X 中断，从网卡硬件中断的层面就可以设置让收到的包被不同的 CPU处理。（可以通过 irqbalance ，或者修改 /proc/irq/IRQ_NUMBER/smp_affinity能够修改和CPU的绑定行为）。

当做好以上准备工作以后，就可以开门迎客（数据包）了！

三

迎接数据的到来

3.1 硬中断处理

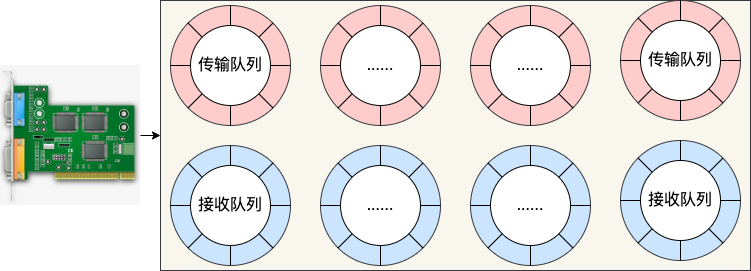

首先当数据帧从网线到达网卡上的时候，第一站是网卡的接收队列。网卡在分配给自己的RingBuffer中寻找可用的内存位置，找到后DMA引擎会把数据DMA到网卡之前关联的内存里，这个时候CPU都是无感的。当DMA操作完成以后，网卡会像CPU发起一个硬中断，通知CPU有数据到达。

注意：当RingBuffer满的时候，新来的数据包将给丢弃。ifconfig查看网卡的时候，可以里面有个overruns，表示因为环形队列满被丢弃的包。如果发现有丢包，可能需要通过ethtool命令来加大环形队列的长度。

在启动网卡一节，我们说到了网卡的硬中断注册的处理函数是igb_msix_ring。

//file: drivers/net/ethernet/intel/igb/igb_main.c

static irqreturn_t igb_msix_ring(int irq, void *data){

    struct igb_q_vector *q_vector = data;

    /* Write the ITR value calculated from the previous interrupt. */
    igb_write_itr(q_vector);

    napi_schedule(&q_vector->napi);

return IRQ_HANDLED;

}

igb_write_itr只是记录一下硬件中断频率（据说目的是在减少对CPU的中断频率时用到）。顺着napi_schedule调用一路跟踪下去，__napi_schedule=>____napi_schedule

/* Called with irq disabled */

static inline void ____napi_schedule(struct softnet_data *sd,

                     struct napi_struct *napi){
    list_add_tail(&napi->poll_list, &sd->poll_list);

__raise_softirq_irqoff(NET_RX_SOFTIRQ);

}

这里我们看到，list_add_tail修改了CPU变量softnet_data里的poll_list，将驱动napi_struct传过来的poll_list添加了进来。其中softnet_data中的poll_list是一个双向列表，其中的设备都带有输入帧等着被处理。紧接着__raise_softirq_irqoff触发了一个软中断NET_RX_SOFTIRQ，这个所谓的触发过程只是对一个变量进行了一次或运算而已。

void __raise_softirq_irqoff(unsigned int nr){
    trace_softirq_raise(nr);

or_softirq_pending(1UL << nr);

}

//file: include/linux/irq_cpustat.h

#define or_softirq_pending(x) (local_softirq_pending() |= (x))

我们说过，Linux在硬中断里只完成简单必要的工作，剩下的大部分的处理都是转交给软中断的。通过上面代码可以看到，硬中断处理过程真的是非常短。只是记录了一个寄存器，修改了一下下CPU的poll_list，然后发出个软中断。就这么简单，硬中断工作就算是完成了。

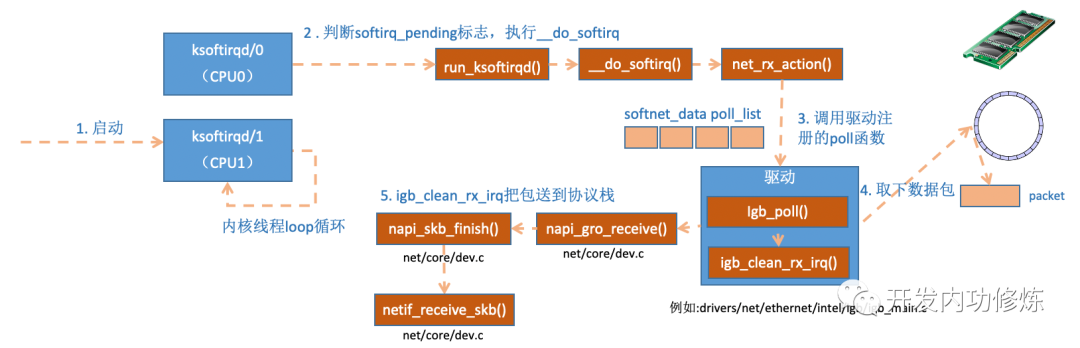

3.2 ksoftirqd内核线程处理软中断

内核线程初始化的时候，我们介绍了ksoftirqd中两个线程函数ksoftirqd_should_run和run_ksoftirqd。其中ksoftirqd_should_run代码如下：

static int ksoftirqd_should_run(unsigned int cpu){

return local_softirq_pending();

}

#define local_softirq_pending() \ __IRQ_STAT(smp_processor_id(), __softirq_pending)

这里看到和硬中断中调用了同一个函数local_softirq_pending。使用方式不同的是硬中断位置是为了写入标记，这里仅仅只是读取。如果硬中断中设置了NET_RX_SOFTIRQ,这里自然能读取的到。接下来会真正进入线程函数中run_ksoftirqd处理：

static void run_ksoftirqd(unsigned int cpu){
    local_irq_disable();
    if (local_softirq_pending()) {
        __do_softirq();
        rcu_note_context_switch(cpu);
        local_irq_enable();
        cond_resched();
        return;
    }

local_irq_enable();

}

在__do_softirq中，判断根据当前CPU的软中断类型，调用其注册的action方法。

asmlinkage void __do_softirq(void){
    do {
        if (pending & 1) {
            unsigned int vec_nr = h - softirq_vec;
            int prev_count = preempt_count();
            ...
            trace_softirq_entry(vec_nr);
            h->action(h);
            trace_softirq_exit(vec_nr);
            ...
        }
        h++;
        pending >>= 1;

} while (pending);

}

在网络子系统初始化小节，我们看到我们为NET_RX_SOFTIRQ注册了处理函数net_rx_action。所以net_rx_action函数就会被执行到了。

这里需要注意一个细节，硬中断中设置软中断标记，和ksoftirq的判断是否有软中断到达，都是基于smp_processor_id()的。这意味着只要硬中断在哪个CPU上被响应，那么软中断也是在这个CPU上处理的。所以说，如果你发现你的Linux软中断CPU消耗都集中在一个核上的话，做法是要把调整硬中断的CPU亲和性，来将硬中断打散到不同的CPU核上去。

我们再来把精力集中到这个核心函数net_rx_action上来。

static void net_rx_action(struct softirq_action *h){
    struct softnet_data *sd = &__get_cpu_var(softnet_data);
    unsigned long time_limit = jiffies + 2;
    int budget = netdev_budget;
    void *have;

    local_irq_disable();
    while (!list_empty(&sd->poll_list)) {
        ......
        n = list_first_entry(&sd->poll_list, struct napi_struct, poll_list);

        work = 0;
        if (test_bit(NAPI_STATE_SCHED, &n->state)) {
            work = n->poll(n, weight);
            trace_napi_poll(n);
        }
        budget -= work;

}

函数开头的time_limit和budget是用来控制net_rx_action函数主动退出的，目的是保证网络包的接收不霸占CPU不放。等下次网卡再有硬中断过来的时候再处理剩下的接收数据包。其中budget可以通过内核参数调整。这个函数中剩下的核心逻辑是获取到当前CPU变量softnet_data，对其poll_list进行遍历, 然后执行到网卡驱动注册到的poll函数。对于igb网卡来说，就是igb驱动力的igb_poll函数了。

static int igb_poll(struct napi_struct *napi, int budget){

    ...
    if (q_vector->tx.ring)
        clean_complete = igb_clean_tx_irq(q_vector);

    if (q_vector->rx.ring)
        clean_complete &= igb_clean_rx_irq(q_vector, budget);

...

}

在读取操作中，igb_poll的重点工作是对igb_clean_rx_irq的调用。

static bool igb_clean_rx_irq(struct igb_q_vector *q_vector, const int budget){
    ...
    do {
        /* retrieve a buffer from the ring */
        skb = igb_fetch_rx_buffer(rx_ring, rx_desc, skb);

        /* fetch next buffer in frame if non-eop */
        if (igb_is_non_eop(rx_ring, rx_desc))
            continue;
        }

        /* verify the packet layout is correct */
        if (igb_cleanup_headers(rx_ring, rx_desc, skb)) {
            skb = NULL;
            continue;
        }

        /* populate checksum, timestamp, VLAN, and protocol */
        igb_process_skb_fields(rx_ring, rx_desc, skb);

        napi_gro_receive(&q_vector->napi, skb);

igb_fetch_rx_buffer和igb_is_non_eop的作用就是把数据帧从RingBuffer上取下来。为什么需要两个函数呢？因为有可能帧要占多多个RingBuffer，所以是在一个循环中获取的，直到帧尾部。获取下来的一个数据帧用一个sk_buff来表示。收取完数据以后，对其进行一些校验，然后开始设置sbk变量的timestamp, VLAN id, protocol等字段。接下来进入到napi_gro_receive中:

//file: net/core/dev.c

gro_result_t napi_gro_receive(struct napi_struct *napi, struct sk_buff *skb){

    skb_gro_reset_offset(skb);

return napi_skb_finish(dev_gro_receive(napi, skb), skb);

}

dev_gro_receive这个函数代表的是网卡GRO特性，可以简单理解成把相关的小包合并成一个大包就行，目的是减少传送给网络栈的包数，这有助于减少 CPU 的使用量。我们暂且忽略，直接看napi_skb_finish, 这个函数主要就是调用了netif_receive_skb。

//file: net/core/dev.c

static gro_result_t napi_skb_finish(gro_result_t ret, struct sk_buff *skb){

    switch (ret) {
    case GRO_NORMAL:
        if (netif_receive_skb(skb))
            ret = GRO_DROP;
        break;

......

}

在netif_receive_skb中，数据包将被送到协议栈中。声明，以下的3.3, 3.4, 3.5也都属于软中断的处理过程，只不过由于篇幅太长，单独拿出来成小节。

3.3 网络协议栈处理

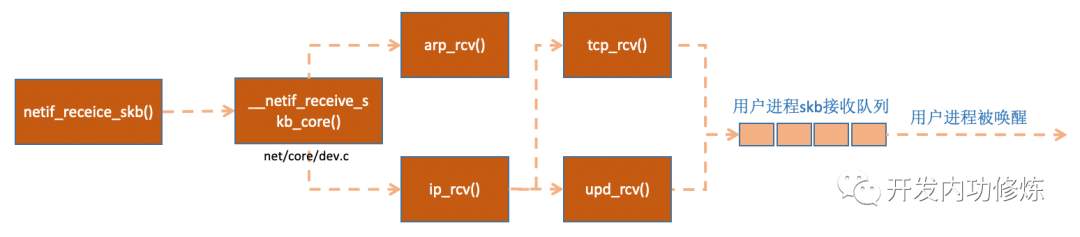

netif_receive_skb函数会根据包的协议，假如是udp包，会将包依次送到ip_rcv(),udp_rcv()协议处理函数中进行处理。

//file: net/core/dev.c

int netif_receive_skb(struct sk_buff *skb){

    //RPS处理逻辑，先忽略    ......

return __netif_receive_skb(skb);

}

static int __netif_receive_skb(struct sk_buff *skb){

    ......
    ret = __netif_receive_skb_core(skb, false);}static int __netif_receive_skb_core(struct sk_buff *skb, bool pfmemalloc){
    ......

    //pcap逻辑，这里会将数据送入抓包点。tcpdump就是从这个入口获取包的    list_for_each_entry_rcu(ptype, &ptype_all, list) {
        if (!ptype->dev || ptype->dev == skb->dev) {
            if (pt_prev)
                ret = deliver_skb(skb, pt_prev, orig_dev);
            pt_prev = ptype;
        }
    }
    ......
    list_for_each_entry_rcu(ptype,
            &ptype_base[ntohs(type) & PTYPE_HASH_MASK], list) {
        if (ptype->type == type &&
            (ptype->dev == null_or_dev || ptype->dev == skb->dev ||
             ptype->dev == orig_dev)) {
            if (pt_prev)
                ret = deliver_skb(skb, pt_prev, orig_dev);
            pt_prev = ptype;
        }

}

在__netif_receive_skb_core中，我看着原来经常使用的tcpdump的抓包点，很是激动，看来读一遍源代码时间真的没白浪费。接着__netif_receive_skb_core取出protocol，它会从数据包中取出协议信息，然后遍历注册在这个协议上的回调函数列表。ptype_base 是一个 hash table，在协议注册小节我们提到过。ip_rcv 函数地址就是存在这个 hash table中的。

//file: net/core/dev.c

static inline int deliver_skb(struct sk_buff *skb,

                  struct packet_type *pt_prev,
                  struct net_device *orig_dev){
    ......

return pt_prev->func(skb, skb->dev, pt_prev, orig_dev);

}

pt_prev->func这一行就调用到了协议层注册的处理函数了。对于ip包来讲，就会进入到ip_rcv（如果是arp包的话，会进入到arp_rcv）。

3.4 IP协议层处理

我们再来大致看一下linux在ip协议层都做了什么，包又是怎么样进一步被送到udp或tcp协议处理函数中的。

//file: net/ipv4/ip_input.c

int ip_rcv(struct sk_buff *skb, struct net_device *dev, struct packet_type *pt, struct net_device *orig_dev){

    ......
    return NF_HOOK(NFPROTO_IPV4, NF_INET_PRE_ROUTING, skb, dev, NULL,

ip_rcv_finish);

}

这里NF_HOOK是一个钩子函数，当执行完注册的钩子后就会执行到最后一个参数指向的函数ip_rcv_finish。

static int ip_rcv_finish(struct sk_buff *skb){
    ......
    if (!skb_dst(skb)) {
        int err = ip_route_input_noref(skb, iph->daddr, iph->saddr,
                           iph->tos, skb->dev);
        ...
    }
    ......

return dst_input(skb);

}

跟踪ip_route_input_noref 后看到它又调用了 ip_route_input_mc。在ip_route_input_mc中，函数ip_local_deliver被赋值给了dst.input, 如下：

//file: net/ipv4/route.c

static int ip_route_input_mc(struct sk_buff *skb, __be32 daddr, __be32 saddr,u8 tos, struct net_device *dev, int our){

    if (our) {
        rth->dst.input= ip_local_deliver;
        rth->rt_flags |= RTCF_LOCAL;

}

所以回到ip_rcv_finish中的return dst_input(skb);。

/* Input packet from network to transport. */

static inline int dst_input(struct sk_buff *skb){

return skb_dst(skb)->input(skb);

}

skb_dst(skb)->input调用的input方法就是路由子系统赋的ip_local_deliver。

//file: net/ipv4/ip_input.c

int ip_local_deliver(struct sk_buff *skb){

    /*     *  Reassemble IP fragments.     */
    if (ip_is_fragment(ip_hdr(skb))) {
        if (ip_defrag(skb, IP_DEFRAG_LOCAL_DELIVER))
            return 0;
    }

    return NF_HOOK(NFPROTO_IPV4, NF_INET_LOCAL_IN, skb, skb->dev, NULL,

ip_local_deliver_finish);

}

static int ip_local_deliver_finish(struct sk_buff *skb){

    ......
    int protocol = ip_hdr(skb)->protocol;
    const struct net_protocol *ipprot;

    ipprot = rcu_dereference(inet_protos[protocol]);
    if (ipprot != NULL) {
        ret = ipprot->handler(skb);

}

如协议注册小节看到inet_protos中保存着tcp_rcv()和udp_rcv()的函数地址。这里将会根据包中的协议类型选择进行分发,在这里skb包将会进一步被派送到更上层的协议中，udp和tcp。

3.5 UDP协议层处理

在协议注册小节的时候我们说过，udp协议的处理函数是udp_rcv。

//file: net/ipv4/udp.c

int udp_rcv(struct sk_buff *skb){

return __udp4_lib_rcv(skb, &udp_table, IPPROTO_UDP);

} int __udp4_lib_rcv(struct sk_buff *skb, struct udp_table *udptable,

           int proto){
    sk = __udp4_lib_lookup_skb(skb, uh->source, uh->dest, udptable);

    if (sk != NULL) {
        int ret = udp_queue_rcv_skb(sk, skb
    }

icmp_send(skb, ICMP_DEST_UNREACH, ICMP_PORT_UNREACH, 0);

}

__udp4_lib_lookup_skb是根据skb来寻找对应的socket，当找到以后将数据包放到socket的缓存队列里。如果没有找到，则发送一个目标不可达的icmp包。

//file: net/ipv4/udp.c

int udp_queue_rcv_skb(struct sock *sk, struct sk_buff *skb){

    ......
    if (sk_rcvqueues_full(sk, skb, sk->sk_rcvbuf))
        goto drop;

    rc = 0;

    ipv4_pktinfo_prepare(skb);
    bh_lock_sock(sk);
    if (!sock_owned_by_user(sk))
        rc = __udp_queue_rcv_skb(sk, skb);
    else if (sk_add_backlog(sk, skb, sk->sk_rcvbuf)) {
        bh_unlock_sock(sk);
        goto drop;
    }
    bh_unlock_sock(sk);

return rc;

}

sock_owned_by_user判断的是用户是不是正在这个socker上进行系统调用（socket被占用），如果没有，那就可以直接放到socket的接收队列中。如果有，那就通过sk_add_backlog把数据包添加到backlog队列。当用户释放的socket的时候，内核会检查backlog队列，如果有数据再移动到接收队列中。

sk_rcvqueues_full接收队列如果满了的话，将直接把包丢弃。接收队列大小受内核参数net.core.rmem_max和net.core.rmem_default影响。

四

recvfrom系统调用

花开两朵，各表一枝。上面我们说完了整个Linux内核对数据包的接收和处理过程，最后把数据包放到socket的接收队列中了。那么我们再回头看用户进程调用recvfrom后是发生了什么。我们在代码里调用的recvfrom是一个glibc的库函数，该函数在执行后会将用户进行陷入到内核态，进入到Linux实现的系统调用sys_recvfrom。在理解Linux对sys_revvfrom之前，我们先来简单看一下socket这个核心数据结构。这个数据结构太大了，我们只把对和我们今天主题相关的内容画出来，如下：

socket数据结构中的const struct proto_ops对应的是协议的方法集合。每个协议都会实现不同的方法集，对于IPv4 Internet协议族来说,每种协议都有对应的处理方法，如下。对于udp来说，是通过inet_dgram_ops来定义的，其中注册了inet_recvmsg方法。

//file: net/ipv4/af_inet.c

const struct proto_ops inet_stream_ops = {

    ......
    .recvmsg       = inet_recvmsg,
    .mmap          = sock_no_mmap,

......

}

const struct proto_ops inet_dgram_ops = {

    ......
    .sendmsg       = inet_sendmsg,
    .recvmsg       = inet_recvmsg,

......

}

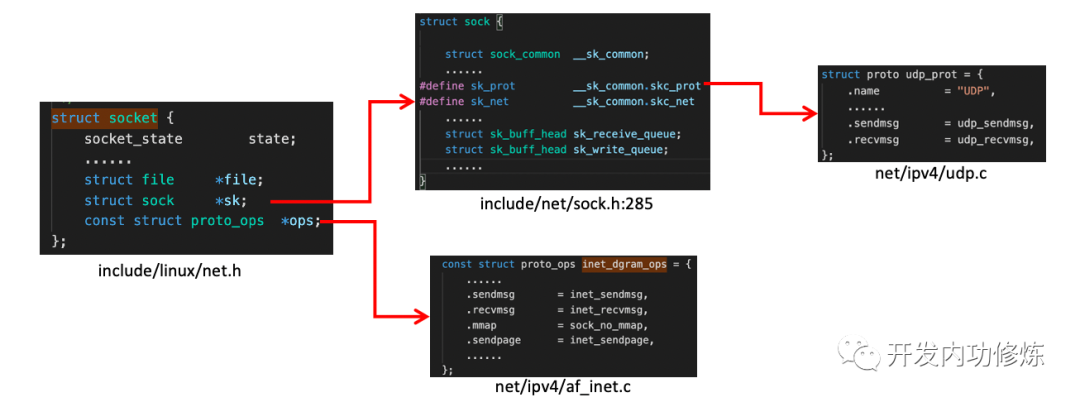

socket数据结构中的另一个数据结构struct sock *sk是一个非常大，非常重要的子结构体。其中的sk_prot又定义了二级处理函数。对于UDP协议来说，会被设置成UDP协议实现的方法集udp_prot。

//file: net/ipv4/udp.c

struct proto udp_prot = {

    .name          = "UDP",
    .owner         = THIS_MODULE,
    .close         = udp_lib_close,
    .connect       = ip4_datagram_connect,
    ......
    .sendmsg       = udp_sendmsg,
    .recvmsg       = udp_recvmsg,
    .sendpage      = udp_sendpage,

......

}

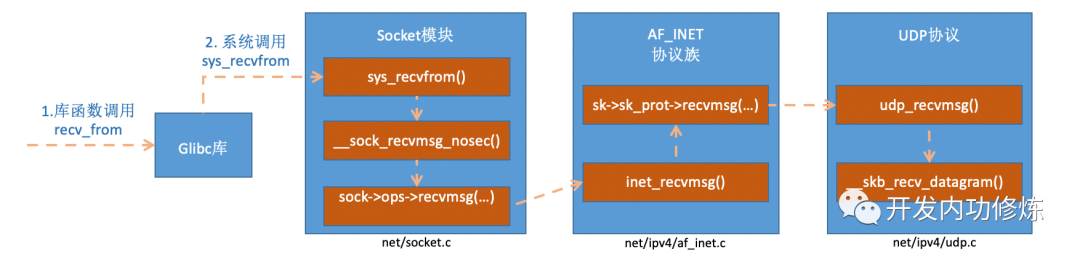

看完了socket变量之后，我们再来看sys_revvfrom的实现过程。

在inet_recvmsg调用了sk->sk_prot->recvmsg。

//file: net/ipv4/af_inet.c

int inet_recvmsg(struct kiocb *iocb, struct socket *sock, struct msghdr *msg,size_t size, int flags){

    ......
    err = sk->sk_prot->recvmsg(iocb, sk, msg, size, flags & MSG_DONTWAIT,
                   flags & ~MSG_DONTWAIT, &addr_len);
    if (err >= 0)
        msg->msg_namelen = addr_len;

return err;

}

上面我们说过这个对于udp协议的socket来说，这个sk_prot就是net/ipv4/udp.c下的struct proto udp_prot。由此我们找到了udp_recvmsg方法。

//file:net/core/datagram.c:EXPORT_SYMBOL(__skb_recv_datagram);

struct sk_buff *__skb_recv_datagram(struct sock *sk, unsigned int flags,int *peeked, int *off, int *err){

    ......
    do {
        struct sk_buff_head *queue = &sk->sk_receive_queue;
        skb_queue_walk(queue, skb) {
            ......
        }

        /* User doesn't want to wait */
        error = -EAGAIN;
        if (!timeo)
            goto no_packet;

} while (!wait_for_more_packets(sk, err, &timeo, last));

}

终于我们找到了我们想要看的重点，在上面我们看到了所谓的读取过程，就是访问sk->sk_receive_queue。如果没有数据，且用户也允许等待，则将调用wait_for_more_packets()执行等待操作，它加入会让用户进程进入睡眠状态。

五

总结

网络模块是Linux内核中最复杂的模块了，看起来一个简简单单的收包过程就涉及到许多内核组件之间的交互，如网卡驱动、协议栈，内核ksoftirqd线程等。看起来很复杂，本文想通过图示的方式，尽量以容易理解的方式来将内核收包过程讲清楚。现在让我们再串一串整个收包过程。

当用户执行完recvfrom调用后，用户进程就通过系统调用进行到内核态工作了。如果接收队列没有数据，进程就进入睡眠状态被操作系统挂起。这块相对比较简单，剩下大部分的戏份都是由Linux内核其它模块来表演了。

首先在开始收包之前，Linux要做许多的准备工作：

1. 创建ksoftirqd线程，为它设置好它自己的线程函数，后面指望着它来处理软中断呢
2. 协议栈注册，linux要实现许多协议，比如arp，icmp，ip，udp，tcp，每一个协议都会将自己的处理函数注册一下，方便包来了迅速找到对应的处理函数
3. 网卡驱动初始化，每个驱动都有一个初始化函数，内核会让驱动也初始化一下。在这个初始化过程中，把自己的DMA准备好，把NAPI的poll函数地址告诉内核
4. 启动网卡，分配RX，TX队列，注册中断对应的处理函数

以上是内核准备收包之前的重要工作，当上面都ready之后，就可以打开硬中断，等待数据包的到来了。

当数据到来了以后，第一个迎接它的是网卡（我去，这不是废话么）：

1. 网卡将数据帧DMA到内存的RingBuffer中，然后向CPU发起中断通知
2. CPU响应中断请求，调用网卡启动时注册的中断处理函数
3. 中断处理函数几乎没干啥，就发起了软中断请求
4. 内核线程ksoftirqd线程发现有软中断请求到来，先关闭硬中断
5. ksoftirqd线程开始调用驱动的poll函数收包
6. poll函数将收到的包送到协议栈注册的ip_rcv函数中
7. ip_rcv函数再讲包送到udp_rcv函数中（对于tcp包就送到tcp_rcv）

现在我们可以回到开篇的问题了，我们在用户层看到的简单一行recvfrom,Linux内核要替我们做如此之多的工作，才能让我们顺利收到数据。这还是简简单单的UDP，如果是TCP，内核要做的工作更多，不由得感叹内核的开发者们真的是用心良苦。

理解了整个收包过程以后，我们就能明确知道Linux收一个包的CPU开销了。首先第一块是用户进程调用系统调用陷入内核态的开销。第二块是CPU响应包的硬中断的CPU开销。第三块是ksoftirqd内核线程的软中断上下文花费的。后面我们再专门发一篇文章实际观察一下这些开销。

另外网络收发中有很多末支细节咱们并没有展开了说，比如说no NAPI， GRO，RPS等。因为我觉得说的太对了反而会影响大家对整个流程的把握，所以尽量只保留主框架了，少即是多！

25 张图，一万字，拆解 Linux 网络包发送过程

半年前我以源码的方式描述了网络包的接收过程。之后不断有粉丝提醒我还没聊发送过程呢。好，安排！

在开始今天的文章之前，我先来请大家思考几个小问题。

问1：我们在查看内核发送数据消耗的 CPU 时，是应该看 sy 还是 si ？
问2：为什么你服务器上的 /proc/softirqs 里 NET_RX 要比 NET_TX 大的多的多？
问3：发送网络数据的时候都涉及到哪些内存拷贝操作？

这些问题虽然在线上经常看到，但我们似乎很少去深究。如果真的能透彻地把这些问题理解到位，我们对性能的掌控能力将会变得更强。

带着这三个问题，我们开始今天对 Linux 内核网络发送过程的深度剖析。还是按照我们之前的传统，先从一段简单的代码作为切入。如下代码是一个典型服务器程序的典型的缩微代码：

int main(){
 fd = socket(AF_INET, SOCK_STREAM, 0);
 bind(fd, ...);
 listen(fd, ...);

 cfd = accept(fd, ...);

 // 接收用户请求
 read(cfd, ...);

 // 用户请求处理
 dosometing();

 // 给用户返回结果
 send(cfd, buf, sizeof(buf), 0);
}

今天我们来讨论上述代码中，调用 send 之后内核是怎么样把数据包发送出去的。本文基于Linux 3.10，网卡驱动采用Intel的igb网卡举例。

预警：本文共有一万多字，25 张图，长文慎入！

一、Linux 网络发送过程总览

我觉得看 Linux 源码最重要的是得有整体上的把握，而不是一开始就陷入各种细节。

我这里先给大家准备了一个总的流程图，简单阐述下 send 发送了的数据是如何一步一步被发送到网卡的。

在这幅图中，我们看到用户数据被拷贝到内核态，然后经过协议栈处理后进入到了 RingBuffer 中。随后网卡驱动真正将数据发送了出去。当发送完成的时候，是通过硬中断来通知 CPU，然后清理 RingBuffer。

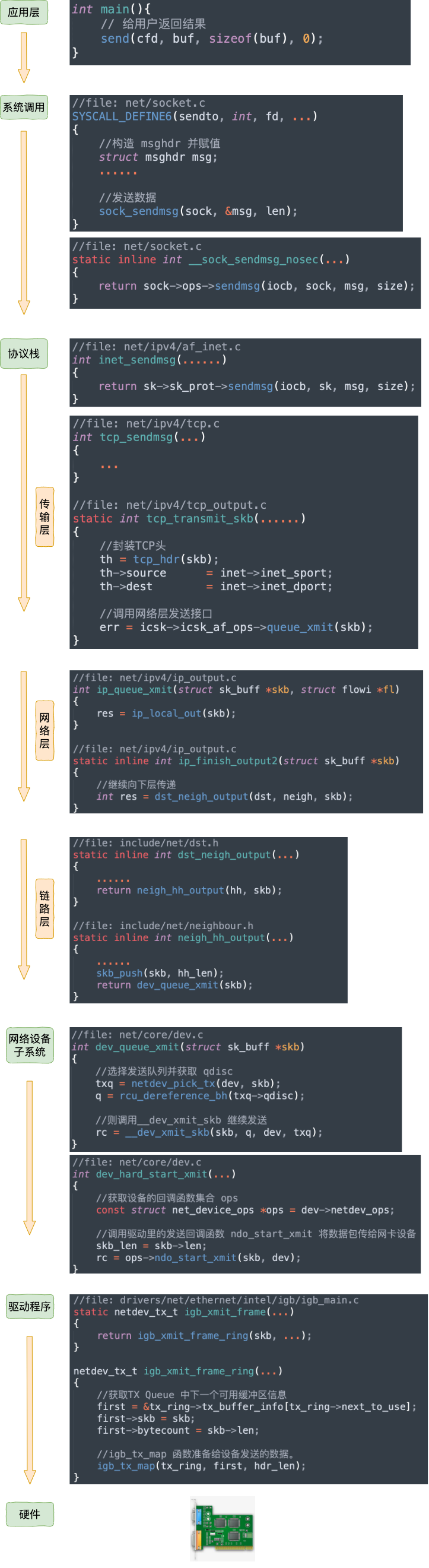

因为文章后面要进入源码，所以我们再从源码的角度给出一个流程图。

虽然数据这时已经发送完毕，但是其实还有一件重要的事情没有做，那就是释放缓存队列等内存。

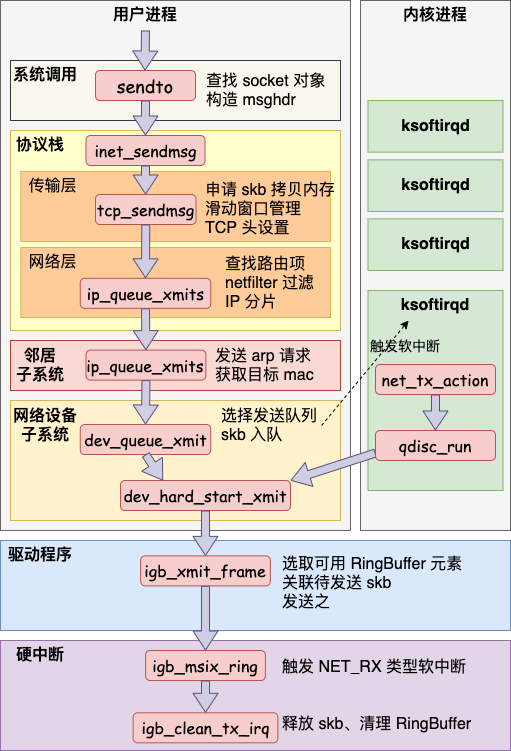

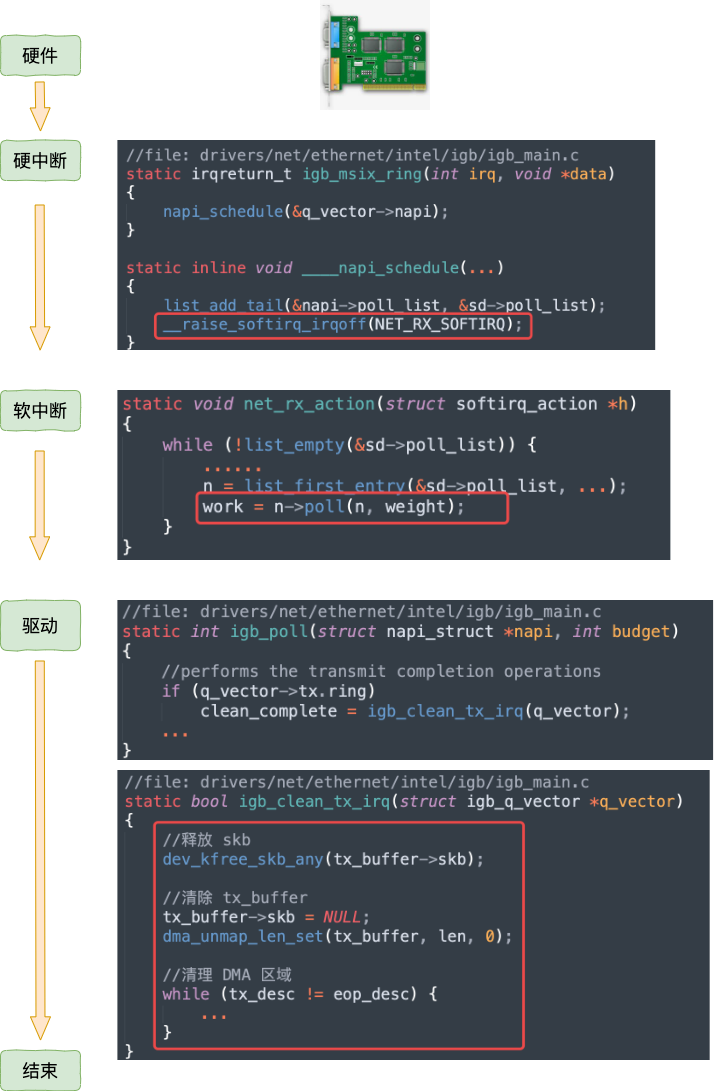

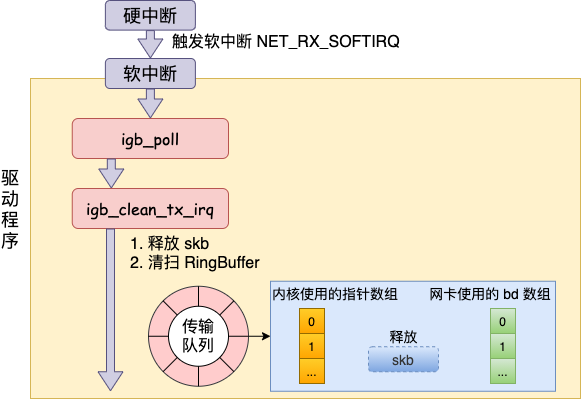

那内核是如何知道什么时候才能释放内存的呢，当然是等网络发送完毕之后。网卡在发送完毕的时候，会给 CPU 发送一个硬中断来通知 CPU。更完整的流程看图：

注意，我们今天的主题虽然是发送数据，但是硬中断最终触发的软中断却是 NET_RX_SOFTIRQ，而并不是 NET_TX_SOFTIRQ ！！！（T 是 transmit 的缩写，R 表示 receive）

意不意外，惊不惊喜？？？

所以这就是开篇问题 1 的一部分的原因（注意，这只是一部分原因）。

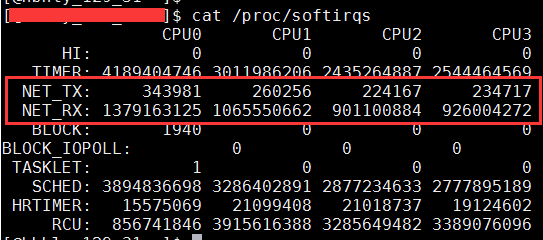

问1：在服务器上查看 /proc/softirqs，为什么 NET_RX 要比 NET_TX 大的多的多？

传输完成最终会触发 NET_RX，而不是 NET_TX。所以自然你观测 /proc/softirqs 也就能看到 NET_RX 更多了。

好，现在你已经对内核是怎么发送网络包的有一个全局上的把握了。不要得意，我们需要了解的细节才是更有价值的地方，让我们继续！！

二、网卡启动准备

现在的服务器上的网卡一般都是支持多队列的。每一个队列上都是由一个 RingBuffer 表示的，开启了多队列以后的的网卡就会对应有多个 RingBuffer。

网卡在启动时最重要的任务之一就是分配和初始化 RingBuffer，理解了 RingBuffer 将会非常有助于后面我们掌握发送。因为今天的主题是发送，所以就以传输队列为例，我们来看下网卡启动时分配 RingBuffer 的实际过程。

在网卡启动的时候，会调用到 __igb_open 函数，RingBuffer 就是在这里分配的。

//file: drivers/net/ethernet/intel/igb/igb_main.c
static int __igb_open(struct net_device *netdev, bool resuming)
{
 struct igb_adapter *adapter = netdev_priv(netdev);

 //分配传输描述符数组
 err = igb_setup_all_tx_resources(adapter);

 //分配接收描述符数组
 err = igb_setup_all_rx_resources(adapter);

 //开启全部队列
 netif_tx_start_all_queues(netdev);
}

在上面 __igb_open 函数调用 igb_setup_all_tx_resources 分配所有的传输 RingBuffer, 调用 igb_setup_all_rx_resources 创建所有的接收 RingBuffer。

//file: drivers/net/ethernet/intel/igb/igb_main.c
static int igb_setup_all_tx_resources(struct igb_adapter *adapter)
{
 //有几个队列就构造几个 RingBuffer
 for (i = 0; i < adapter->num_tx_queues; i++) {
  igb_setup_tx_resources(adapter->tx_ring[i]);
 }
}

真正的 RingBuffer 构造过程是在 igb_setup_tx_resources 中完成的。

//file: drivers/net/ethernet/intel/igb/igb_main.c
int igb_setup_tx_resources(struct igb_ring *tx_ring)
{
 //1.申请 igb_tx_buffer 数组内存
 size = sizeof(struct igb_tx_buffer) * tx_ring->count;
 tx_ring->tx_buffer_info = vzalloc(size);

 //2.申请 e1000_adv_tx_desc DMA 数组内存
 tx_ring->size = tx_ring->count * sizeof(union e1000_adv_tx_desc);
 tx_ring->size = ALIGN(tx_ring->size, 4096);
 tx_ring->desc = dma_alloc_coherent(dev, tx_ring->size,
        &tx_ring->dma, GFP_KERNEL);

 //3.初始化队列成员
 tx_ring->next_to_use = 0;
 tx_ring->next_to_clean = 0;
}

从上述源码可以看到，实际上一个 RingBuffer 的内部不仅仅是一个环形队列数组，而是有两个。

1）igb_tx_buffer 数组：这个数组是内核使用的，通过 vzalloc 申请的。
2）e1000_adv_tx_desc 数组：这个数组是网卡硬件使用的，硬件是可以通过 DMA 直接访问这块内存，通过 dma_alloc_coherent 分配。

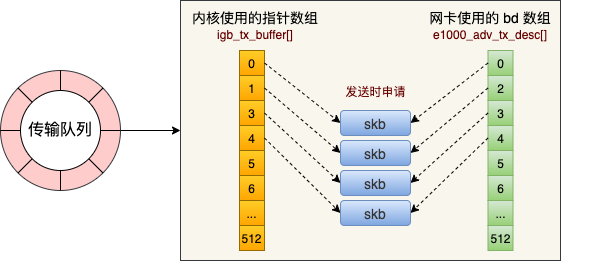

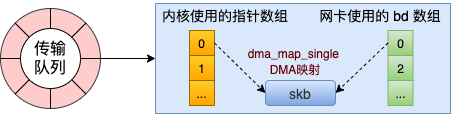

这个时候它们之间还没有啥联系。将来在发送的时候，这两个环形数组中相同位置的指针将都将指向同一个 skb。这样，内核和硬件就能共同访问同样的数据了，内核往 skb 里写数据，网卡硬件负责发送。

最后调用 netif_tx_start_all_queues 开启队列。另外，对于硬中断的处理函数 igb_msix_ring 其实也是在 __igb_open 中注册的。

三、accept 创建新 socket

在发送数据之前，我们往往还需要一个已经建立好连接的 socket。

我们就以开篇服务器缩微源代码中提到的 accept 为例，当 accept 之后，进程会创建一个新的 socket 出来，然后把它放到当前进程的打开文件列表中，专门用于和对应的客户端通信。

假设服务器进程通过 accept 和客户端建立了两条连接，我们来简单看一下这两条连接和进程的关联关系。

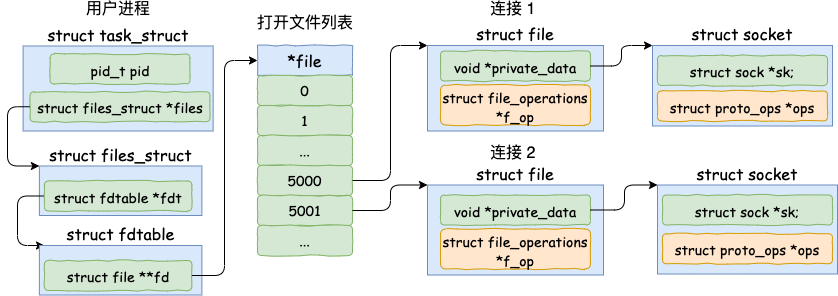

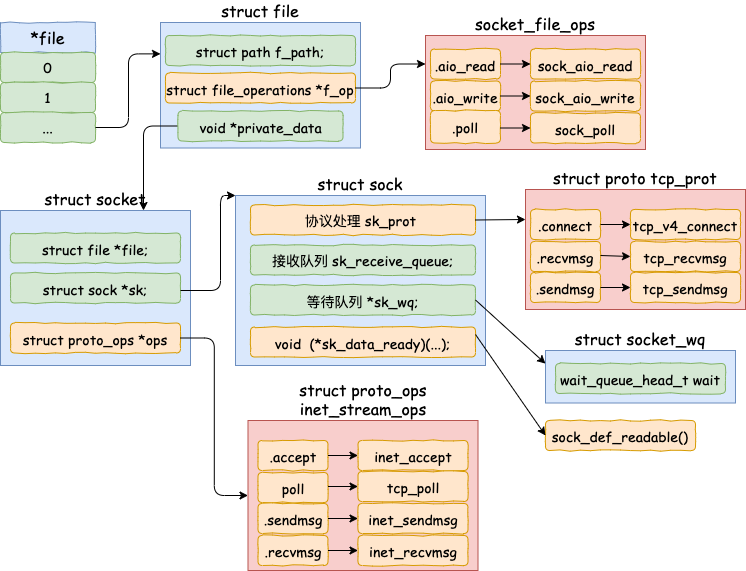

其中代表一条连接的 socket 内核对象更为具体一点的结构图如下。

为了避免喧宾夺主，accept 详细的源码过程这里就不介绍了，感兴趣请参考《图解 | 深入揭秘 epoll 是如何实现 IO 多路复用的！》。一文中的第一部分。

今天我们还是把重点放到数据发送过程上。

四、发送数据真正开始

4.1 send 系统调用实现

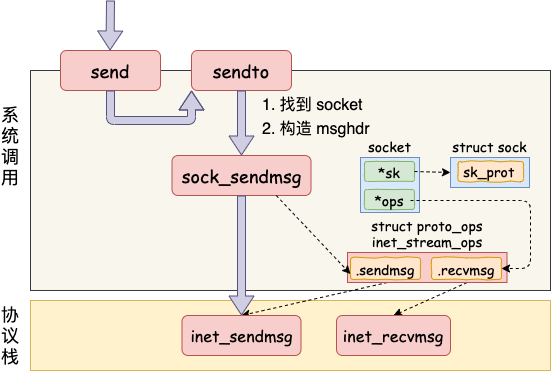

send 系统调用的源码位于文件 net/socket.c 中。在这个系统调用里，内部其实真正使用的是 sendto 系统调用。整个调用链条虽然不短，但其实主要只干了两件简单的事情，

第一是在内核中把真正的 socket 找出来，在这个对象里记录着各种协议栈的函数地址。
第二是构造一个 struct msghdr 对象，把用户传入的数据，比如 buffer地址、数据长度啥的，统统都装进去.

剩下的事情就交给下一层，协议栈里的函数 inet_sendmsg 了，其中 inet_sendmsg 函数的地址是通过 socket 内核对象里的 ops 成员找到的。大致流程如图。

有了上面的了解，我们再看起源码就要容易许多了。源码如下：

//file: net/socket.c
SYSCALL_DEFINE4(send, int, fd, void __user *, buff, size_t, len,
  unsigned int, flags)
{
 return sys_sendto(fd, buff, len, flags, NULL, 0);
}

SYSCALL_DEFINE6(......)
{
 //1.根据 fd 查找到 socket
 sock = sockfd_lookup_light(fd, &err, &fput_needed);

 //2.构造 msghdr
 struct msghdr msg;
 struct iovec iov;

 iov.iov_base = buff;
 iov.iov_len = len;
 msg.msg_iovlen = 1;

 msg.msg_iov = &iov;
 msg.msg_flags = flags;
 ......

 //3.发送数据
 sock_sendmsg(sock, &msg, len);
}

从源码可以看到，我们在用户态使用的 send 函数和 sendto 函数其实都是 sendto 系统调用实现的。send 只是为了方便，封装出来的一个更易于调用的方式而已。

在 sendto 系统调用里，首先根据用户传进来的 socket 句柄号来查找真正的 socket 内核对象。接着把用户请求的 buff、len、flag 等参数都统统打包到一个 struct msghdr 对象中。

接着调用了 sock_sendmsg => __sock_sendmsg ==> __sock_sendmsg_nosec。在__sock_sendmsg_nosec 中，调用将会由系统调用进入到协议栈，我们来看它的源码。

//file: net/socket.c
static inline int __sock_sendmsg_nosec(...)
{
 ......
 return sock->ops->sendmsg(iocb, sock, msg, size);
}

通过第三节里的 socket 内核对象结构图，我们可以看到，这里调用的是 sock->ops->sendmsg 实际执行的是 inet_sendmsg。这个函数是 AF_INET 协议族提供的通用发送函数。

4.2 传输层处理

1）传输层拷贝

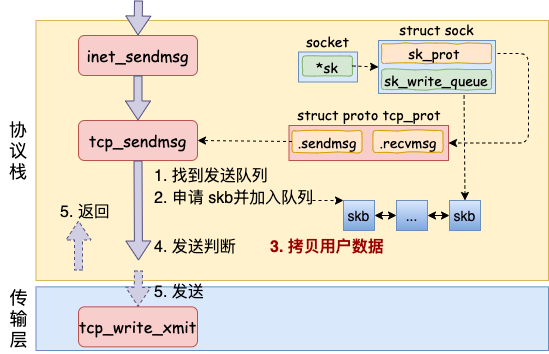

在进入到协议栈 inet_sendmsg 以后，内核接着会找到 socket 上的具体协议发送函数。对于 TCP 协议来说，那就是 tcp_sendmsg（同样也是通过 socket 内核对象找到的）。

在这个函数中，内核会申请一个内核态的 skb 内存，将用户待发送的数据拷贝进去。注意这个时候不一定会真正开始发送，如果没有达到发送条件的话很可能这次调用直接就返回了。大概过程如图：

我们来看 inet_sendmsg 函数的源码。

//file: net/ipv4/af_inet.c
int inet_sendmsg(......)
{
 ......
 return sk->sk_prot->sendmsg(iocb, sk, msg, size);
}

在这个函数中会调用到具体协议的发送函数。同样参考第三节里的 socket 内核对象结构图，我们看到对于 TCP 协议下的 socket 来说，来说 sk->sk_prot->sendmsg 指向的是 tcp_sendmsg（对于 UPD 来说是 udp_sendmsg）。

tcp_sendmsg 这个函数比较长，我们分多次来看它。先看这一段

//file: net/ipv4/tcp.c
int tcp_sendmsg(...)
{
 while(...){
  while(...){
   //获取发送队列
   skb = tcp_write_queue_tail(sk);

   //申请skb 并拷贝
   ......
  }
 }
}

//file: include/net/tcp.h
static inline struct sk_buff *tcp_write_queue_tail(const struct sock *sk)
{
 return skb_peek_tail(&sk->sk_write_queue);
}

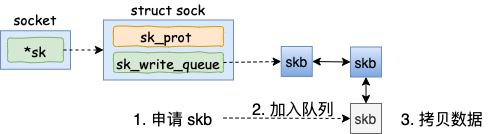

理解对 socket 调用 tcp_write_queue_tail 是理解发送的前提。如上所示，这个函数是在获取 socket 发送队列中的最后一个 skb。skb 是 struct sk_buff 对象的简称，用户的发送队列就是该对象组成的一个链表。

我们再接着看 tcp_sendmsg 的其它部分。

//file: net/ipv4/tcp.c
int tcp_sendmsg(struct kiocb *iocb, struct sock *sk, struct msghdr *msg,
  size_t size)
{
 //获取用户传递过来的数据和标志
 iov = msg->msg_iov; //用户数据地址
 iovlen = msg->msg_iovlen; //数据块数为1
 flags = msg->msg_flags; //各种标志

 //遍历用户层的数据块
 while (--iovlen >= 0) {

  //待发送数据块的地址
  unsigned char __user *from = iov->iov_base;

  while (seglen > 0) {

   //需要申请新的 skb
   if (copy <= 0) {

    //申请 skb，并添加到发送队列的尾部
    skb = sk_stream_alloc_skb(sk,
         select_size(sk, sg),
         sk->sk_allocation);

    //把 skb 挂到socket的发送队列上
    skb_entail(sk, skb);
   }

   // skb 中有足够的空间
   if (skb_availroom(skb) > 0) {
    //拷贝用户空间的数据到内核空间，同时计算校验和
    //from是用户空间的数据地址
    skb_add_data_nocache(sk, skb, from, copy);
   }
   ......

这个函数比较长，不过其实逻辑并不复杂。其中 msg->msg_iov 存储的是用户态内存的要发送的数据的 buffer。接下来在内核态申请内核内存，比如 skb，并把用户内存里的数据拷贝到内核态内存中。这就会涉及到一次或者几次内存拷贝的开销。

至于内核什么时候真正把 skb 发送出去。在 tcp_sendmsg 中会进行一些判断。

//file: net/ipv4/tcp.c
int tcp_sendmsg(...)
{
 while(...){
  while(...){
   //申请内核内存并进行拷贝

   //发送判断
   if (forced_push(tp)) {
    tcp_mark_push(tp, skb);
    __tcp_push_pending_frames(sk, mss_now, TCP_NAGLE_PUSH);
   } else if (skb == tcp_send_head(sk))
    tcp_push_one(sk, mss_now);
   }
   continue;
  }
 }
}

只有满足 forced_push(tp) 或者 skb == tcp_send_head(sk) 成立的时候，内核才会真正启动发送数据包。其中 forced_push(tp) 判断的是未发送的数据数据是否已经超过最大窗口的一半了。

条件都不满足的话，这次的用户要发送的数据只是拷贝到内核就算完事了！

2）传输层发送

假设现在内核发送条件已经满足了，我们再来跟踪一下实际的发送过程。对于上小节函数中，当满足真正发送条件的时候，无论调用的是 __tcp_push_pending_frames 还是 tcp_push_one 最终都实际会执行到 tcp_write_xmit。

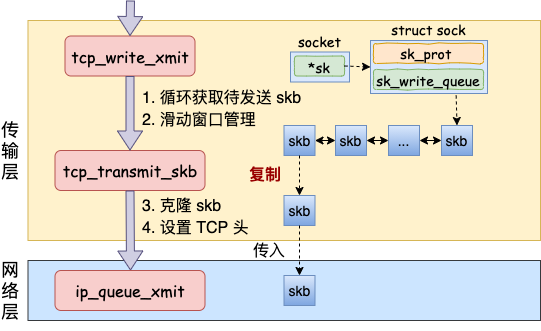

所以我们直接从 tcp_write_xmit 看起，这个函数处理了传输层的拥塞控制、滑动窗口相关的工作。满足窗口要求的时候，设置一下 TCP 头然后将 skb 传到更低的网络层进行处理。

我们来看下 tcp_write_xmit 的源码。

//file: net/ipv4/tcp_output.c
static bool tcp_write_xmit(struct sock *sk, unsigned int mss_now, int nonagle,
      int push_one, gfp_t gfp)
{
 //循环获取待发送 skb
 while ((skb = tcp_send_head(sk)))
 {
  //滑动窗口相关
  cwnd_quota = tcp_cwnd_test(tp, skb);
  tcp_snd_wnd_test(tp, skb, mss_now);
  tcp_mss_split_point(...);
  tso_fragment(sk, skb, ...);
  ......

  //真正开启发送
  tcp_transmit_skb(sk, skb, 1, gfp);
 }
}

可以看到我们之前在网络协议里学的滑动窗口、拥塞控制就是在这个函数中完成的，这部分就不过多展开了，感兴趣同学自己找这段源码来读。我们今天只看发送主过程，那就走到了 tcp_transmit_skb。

//file: net/ipv4/tcp_output.c
static int tcp_transmit_skb(struct sock *sk, struct sk_buff *skb, int clone_it,
    gfp_t gfp_mask)
{
 //1.克隆新 skb 出来
 if (likely(clone_it)) {
  skb = skb_clone(skb, gfp_mask);
  ......
 }

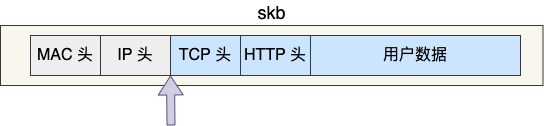

 //2.封装 TCP 头
 th = tcp_hdr(skb);
 th->source  = inet->inet_sport;
 th->dest  = inet->inet_dport;
 th->window  = ...;
 th->urg   = ...;
 ......

 //3.调用网络层发送接口
 err = icsk->icsk_af_ops->queue_xmit(skb, &inet->cork.fl);
}

第一件事是先克隆一个新的 skb，这里重点说下为什么要复制一个 skb 出来呢？

是因为 skb 后续在调用网络层，最后到达网卡发送完成的时候，这个 skb 会被释放掉。而我们知道 TCP 协议是支持丢失重传的，在收到对方的 ACK 之前，这个 skb 不能被删除。所以内核的做法就是每次调用网卡发送的时候，实际上传递出去的是 skb 的一个拷贝。等收到 ACK 再真正删除。

第二件事是修改 skb 中的 TCP header，根据实际情况把 TCP 头设置好。这里要介绍一个小技巧，skb 内部其实包含了网络协议中所有的 header。在设置 TCP 头的时候，只是把指针指向 skb 的合适位置。后面再设置 IP 头的时候，在把指针挪一挪就行，避免频繁的内存申请和拷贝，效率很高。

tcp_transmit_skb 是发送数据位于传输层的最后一步，接下来就可以进入到网络层进行下一层的操作了。调用了网络层提供的发送接口icsk->icsk_af_ops->queue_xmit()。

在下面的这个源码中，我们的知道了 queue_xmit 其实指向的是 ip_queue_xmit 函数。

//file: net/ipv4/tcp_ipv4.c
const struct inet_connection_sock_af_ops ipv4_specific = {
 .queue_xmit    = ip_queue_xmit,
 .send_check    = tcp_v4_send_check,
 ...
}

自此，传输层的工作也就都完成了。数据离开了传输层，接下来将会进入到内核在网络层的实现里。

4.3 网络层发送处理

Linux 内核网络层的发送的实现位于 net/ipv4/ip_output.c 这个文件。传输层调用到的 ip_queue_xmit 也在这里。（从文件名上也能看出来进入到 IP 层了，源文件名已经从 tcp_xxx 变成了 ip_xxx。）

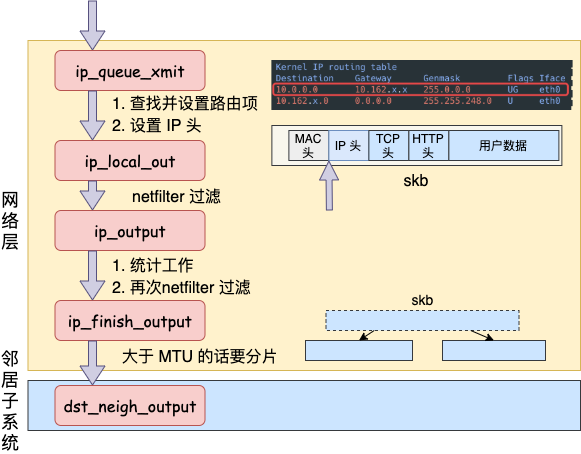

在网络层里主要处理路由项查找、IP 头设置、netfilter 过滤、skb 切分（大于 MTU 的话）等几项工作，处理完这些工作后会交给更下层的邻居子系统来处理。

我们来看网络层入口函数 ip_queue_xmit 的源码：

//file: net/ipv4/ip_output.c
int ip_queue_xmit(struct sk_buff *skb, struct flowi *fl)
{
 //检查 socket 中是否有缓存的路由表
 rt = (struct rtable *)__sk_dst_check(sk, 0);
 if (rt == NULL) {
  //没有缓存则展开查找
  //则查找路由项， 并缓存到 socket 中
  rt = ip_route_output_ports(...);
  sk_setup_caps(sk, &rt->dst);
 }

 //为 skb 设置路由表
 skb_dst_set_noref(skb, &rt->dst);

 //设置 IP header
 iph = ip_hdr(skb);
 iph->protocol = sk->sk_protocol;
 iph->ttl      = ip_select_ttl(inet, &rt->dst);
 iph->frag_off = ...;

 //发送
 ip_local_out(skb);
}

ip_queue_xmit 已经到了网络层，在这个函数里我们看到了网络层相关的功能路由项查找，如果找到了则设置到 skb 上（没有路由的话就直接报错返回了）。

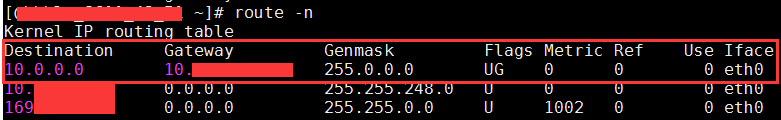

在 Linux 上通过 route 命令可以看到你本机的路由配置。

在路由表中，可以查到某个目的网络应该通过哪个 Iface（网卡），哪个 Gateway（网卡）发送出去。查找出来以后缓存到 socket 上，下次再发送数据就不用查了。

接着把路由表地址也放到 skb 里去。

//file: include/linux/skbuff.h
struct sk_buff {
 //保存了一些路由相关信息
 unsigned long  _skb_refdst;
}

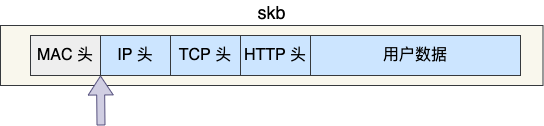

接下来就是定位到 skb 里的 IP 头的位置上，然后开始按照协议规范设置 IP header。

再通过 ip_local_out 进入到下一步的处理。

//file: net/ipv4/ip_output.c
int ip_local_out(struct sk_buff *skb)
{
 //执行 netfilter 过滤
 err = __ip_local_out(skb);

 //开始发送数据
 if (likely(err == 1))
  err = dst_output(skb);
 ......

在 ip_local_out => __ip_local_out => nf_hook 会执行 netfilter 过滤。如果你使用 iptables 配置了一些规则，那么这里将检测是否命中规则。如果你设置了非常复杂的 netfilter 规则，在这个函数这里将会导致你的进程 CPU 开销会极大增加。

还是不多展开说，继续只聊和发送有关的过程 dst_output。

//file: include/net/dst.h
static inline int dst_output(struct sk_buff *skb)
{
 return skb_dst(skb)->output(skb);
}

此函数找到到这个 skb 的路由表（dst 条目），然后调用路由表的 output 方法。这又是一个函数指针，指向的是 ip_output 方法。

//file: net/ipv4/ip_output.c
int ip_output(struct sk_buff *skb)
{
 //统计
 .....

 //再次交给 netfilter，完毕后回调 ip_finish_output
 return NF_HOOK_COND(NFPROTO_IPV4, NF_INET_POST_ROUTING, skb, NULL, dev,
    ip_finish_output,
    !(IPCB(skb)->flags & IPSKB_REROUTED));
}

在 ip_output 中进行一些简单的，统计工作，再次执行 netfilter 过滤。过滤通过之后回调 ip_finish_output。

//file: net/ipv4/ip_output.c
static int ip_finish_output(struct sk_buff *skb)
{
 //大于 mtu 的话就要进行分片了
 if (skb->len > ip_skb_dst_mtu(skb) && !skb_is_gso(skb))
  return ip_fragment(skb, ip_finish_output2);
 else
  return ip_finish_output2(skb);
}

在 ip_finish_output 中我们看到，如果数据大于 MTU 的话，是会执行分片的。

实际 MTU 大小确定依赖 MTU 发现，以太网帧为 1500 字节。之前 QQ 团队在早期的时候，会尽量控制自己数据包尺寸小于 MTU，通过这种方式来优化网络性能。因为分片会带来两个问题：1、需要进行额外的切分处理，有额外性能开销。2、只要一个分片丢失，整个包都得重传。所以避免分片既杜绝了分片开销，也大大降低了重传率。

在 ip_finish_output2 中，终于发送过程会进入到下一层，邻居子系统中。

//file: net/ipv4/ip_output.c
static inline int ip_finish_output2(struct sk_buff *skb)
{
 //根据下一跳 IP 地址查找邻居项，找不到就创建一个
 nexthop = (__force u32) rt_nexthop(rt, ip_hdr(skb)->daddr);
 neigh = __ipv4_neigh_lookup_noref(dev, nexthop);
 if (unlikely(!neigh))
  neigh = __neigh_create(&arp_tbl, &nexthop, dev, false);

 //继续向下层传递
 int res = dst_neigh_output(dst, neigh, skb);
}

4.4 邻居子系统

邻居子系统是位于网络层和数据链路层中间的一个系统，其作用是对网络层提供一个封装，让网络层不必关心下层的地址信息，让下层来决定发送到哪个 MAC 地址。

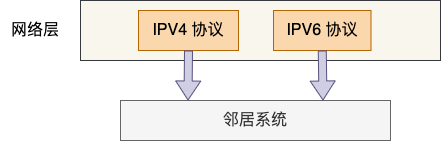

而且这个邻居子系统并不位于协议栈 net/ipv4/ 目录内，而是位于 net/core/neighbour.c。因为无论是对于 IPv4 还是 IPv6 ，都需要使用该模块。

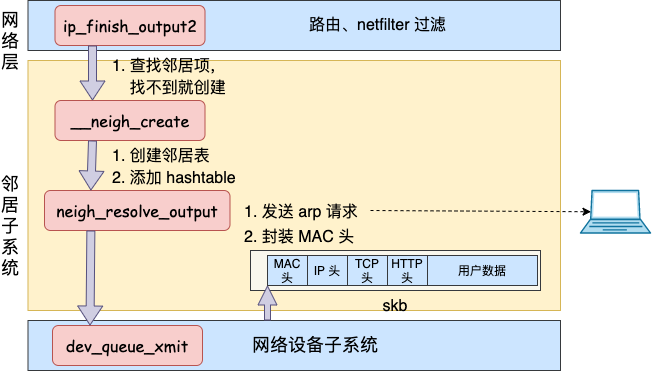

在邻居子系统里主要是查找或者创建邻居项，在创造邻居项的时候，有可能会发出实际的 arp 请求。然后封装一下 MAC 头，将发送过程再传递到更下层的网络设备子系统。大致流程如图。

理解了大致流程，我们再回头看源码。在上面小节 ip_finish_output2 源码中调用了 __ipv4_neigh_lookup_noref。它是在 arp 缓存中进行查找，其第二个参数传入的是路由下一跳 IP 信息。

//file: include/net/arp.h
extern struct neigh_table arp_tbl;
static inline struct neighbour *__ipv4_neigh_lookup_noref(
 struct net_device *dev, u32 key)
{
 struct neigh_hash_table *nht = rcu_dereference_bh(arp_tbl.nht);

 //计算 hash 值，加速查找
 hash_val = arp_hashfn(......);
 for (n = rcu_dereference_bh(nht->hash_buckets[hash_val]);
   n != NULL;
   n = rcu_dereference_bh(n->next)) {
  if (n->dev == dev && *(u32 *)n->primary_key == key)
   return n;
 }
}

如果查找不到，则调用 __neigh_create 创建一个邻居。

//file: net/core/neighbour.c
struct neighbour *__neigh_create(......)
{
 //申请邻居表项
 struct neighbour *n1, *rc, *n = neigh_alloc(tbl, dev);

 //构造赋值
 memcpy(n->primary_key, pkey, key_len);
 n->dev = dev;
 n->parms->neigh_setup(n);

 //最后添加到邻居 hashtable 中
 rcu_assign_pointer(nht->hash_buckets[hash_val], n);
 ......

有了邻居项以后，此时仍然还不具备发送 IP 报文的能力，因为目的 MAC 地址还未获取。调用 dst_neigh_output 继续传递 skb。

//file: include/net/dst.h
static inline int dst_neigh_output(struct dst_entry *dst,
     struct neighbour *n, struct sk_buff *skb)
{
 ......
 return n->output(n, skb);
}

调用 output，实际指向的是 neigh_resolve_output。在这个函数内部有可能会发出 arp 网络请求。

//file: net/core/neighbour.c
int neigh_resolve_output(){

 //注意：这里可能会触发 arp 请求
 if (!neigh_event_send(neigh, skb)) {

  //neigh->ha 是 MAC 地址
  dev_hard_header(skb, dev, ntohs(skb->protocol),
           neigh->ha, NULL, skb->len);
  //发送
  dev_queue_xmit(skb);
 }
}

当获取到硬件 MAC 地址以后，就可以封装 skb 的 MAC 头了。最后调用 dev_queue_xmit 将 skb 传递给 Linux 网络设备子系统。

4.5 网络设备子系统

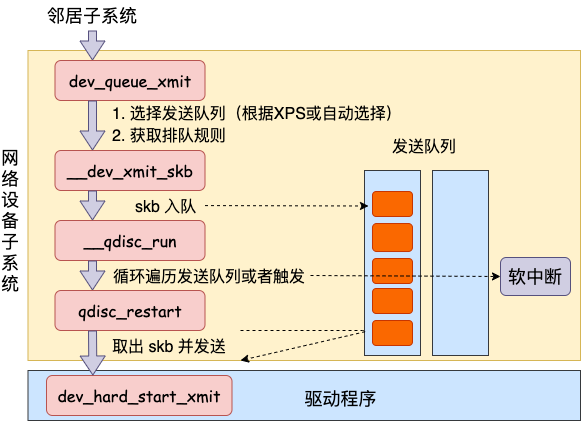

邻居子系统通过 dev_queue_xmit 进入到网络设备子系统中来。

//file: net/core/dev.c
int dev_queue_xmit(struct sk_buff *skb)
{
 //选择发送队列
 txq = netdev_pick_tx(dev, skb);

 //获取与此队列关联的排队规则
 q = rcu_dereference_bh(txq->qdisc);

 //如果有队列，则调用__dev_xmit_skb 继续处理数据
 if (q->enqueue) {
  rc = __dev_xmit_skb(skb, q, dev, txq);
  goto out;
 }

 //没有队列的是回环设备和隧道设备
 ......
}

开篇第二节网卡启动准备里我们说过，网卡是有多个发送队列的（尤其是现在的网卡）。上面对 netdev_pick_tx 函数的调用就是选择一个队列进行发送。

netdev_pick_tx 发送队列的选择受 XPS 等配置的影响，而且还有缓存，也是一套小复杂的逻辑。这里我们只关注两个逻辑，首先会获取用户的 XPS 配置，否则就自动计算了。代码见 netdev_pick_tx => __netdev_pick_tx。

//file: net/core/flow_dissector.c
u16 __netdev_pick_tx(struct net_device *dev, struct sk_buff *skb)
{
 //获取 XPS 配置
 int new_index = get_xps_queue(dev, skb);

 //自动计算队列
 if (new_index < 0)
  new_index = skb_tx_hash(dev, skb);}

然后获取与此队列关联的 qdisc。在 linux 上通过 tc 命令可以看到 qdisc 类型，例如对于我的某台多队列网卡机器上是 mq disc。

#tc qdisc
qdisc mq 0: dev eth0 root

大部分的设备都有队列（回环设备和隧道设备除外），所以现在我们进入到 __dev_xmit_skb。

//file: net/core/dev.c
static inline int __dev_xmit_skb(struct sk_buff *skb, struct Qdisc *q,
     struct net_device *dev,
     struct netdev_queue *txq)
{
 //1.如果可以绕开排队系统
 if ((q->flags & TCQ_F_CAN_BYPASS) && !qdisc_qlen(q) &&
     qdisc_run_begin(q)) {
  ......
 }

 //2.正常排队
 else {

  //入队
  q->enqueue(skb, q)

  //开始发送
  __qdisc_run(q);
 }
}

上述代码中分两种情况，1 是可以 bypass（绕过）排队系统的，另外一种是正常排队。我们只看第二种情况。

先调用 q->enqueue 把 skb 添加到队列里。然后调用 __qdisc_run 开始发送。

//file: net/sched/sch_generic.c
void __qdisc_run(struct Qdisc *q)
{
 int quota = weight_p;

 //循环从队列取出一个 skb 并发送
 while (qdisc_restart(q)) {

  // 如果发生下面情况之一，则延后处理：
  // 1. quota 用尽
  // 2. 其他进程需要 CPU
  if (--quota <= 0 || need_resched()) {
   //将触发一次 NET_TX_SOFTIRQ 类型 softirq
   __netif_schedule(q);
   break;
  }
 }
}

在上述代码中，我们看到 while 循环不断地从队列中取出 skb 并进行发送。注意，这个时候其实都占用的是用户进程的系统态时间(sy)。只有当 quota 用尽或者其它进程需要 CPU 的时候才触发软中断进行发送。

所以这就是为什么一般服务器上查看 /proc/softirqs，一般 NET_RX 都要比 NET_TX 大的多的第二个原因。对于读来说，都是要经过 NET_RX 软中断，而对于发送来说，只有系统态配额用尽才让软中断上。

我们来把精力在放到 qdisc_restart 上，继续看发送过程。

static inline int qdisc_restart(struct Qdisc *q)
{
 //从 qdisc 中取出要发送的 skb
 skb = dequeue_skb(q);
 ...

 return sch_direct_xmit(skb, q, dev, txq, root_lock);
}

qdisc_restart 从队列中取出一个 skb，并调用 sch_direct_xmit 继续发送。

//file: net/sched/sch_generic.c
int sch_direct_xmit(struct sk_buff *skb, struct Qdisc *q,
   struct net_device *dev, struct netdev_queue *txq,
   spinlock_t *root_lock)
{
 //调用驱动程序来发送数据
 ret = dev_hard_start_xmit(skb, dev, txq);
}

4.6 软中断调度

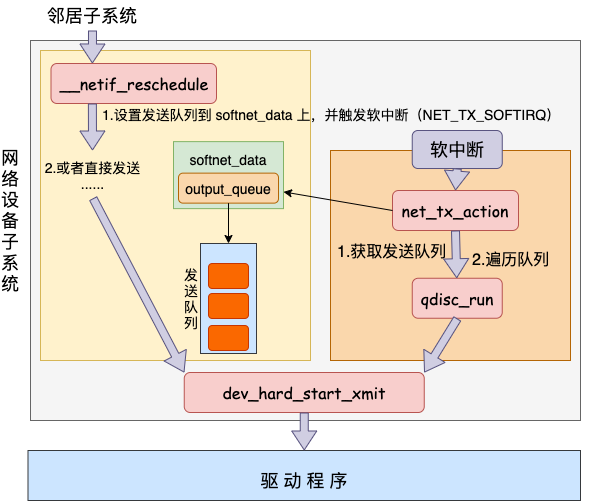

在 4.5 咱们看到了如果系统态 CPU 发送网络包不够用的时候，会调用 __netif_schedule 触发一个软中断。该函数会进入到 __netif_reschedule，由它来实际发出 NET_TX_SOFTIRQ 类型软中断。

软中断是由内核线程来运行的，该线程会进入到 net_tx_action 函数，在该函数中能获取到发送队列，并也最终调用到驱动程序里的入口函数 dev_hard_start_xmit。

//file: net/core/dev.c
static inline void __netif_reschedule(struct Qdisc *q)
{
 sd = &__get_cpu_var(softnet_data);
 q->next_sched = NULL;
 *sd->output_queue_tailp = q;
 sd->output_queue_tailp = &q->next_sched;

 ......
 raise_softirq_irqoff(NET_TX_SOFTIRQ);
}

在该函数里在软中断能访问到的 softnet_data 里设置了要发送的数据队列，添加到了 output_queue 里了。紧接着触发了 NET_TX_SOFTIRQ 类型的软中断。（T 代表 transmit 传输）

软中断的入口代码我这里也不详细扒了，感兴趣的同学参考《图解Linux网络包接收过程》一文中的 3.2 小节 - ksoftirqd内核线程处理软中断。

我们直接从 NET_TX_SOFTIRQ softirq 注册的回调函数 net_tx_action讲起。用户态进程触发完软中断之后，会有一个软中断内核线程会执行到 net_tx_action。

牢记，这以后发送数据消耗的 CPU 就都显示在 si 这里了，不会消耗用户进程的系统时间了。

//file: net/core/dev.c
static void net_tx_action(struct softirq_action *h)
{
 //通过 softnet_data 获取发送队列
 struct softnet_data *sd = &__get_cpu_var(softnet_data);

 // 如果 output queue 上有 qdisc
 if (sd->output_queue) {

  // 将 head 指向第一个 qdisc
  head = sd->output_queue;

  //遍历 qdsics 列表
  while (head) {
   struct Qdisc *q = head;
   head = head->next_sched;

   //发送数据
   qdisc_run(q);
  }
 }
}

软中断这里会获取 softnet_data。前面我们看到进程内核态在调用 __netif_reschedule 的时候把发送队列写到 softnet_data 的 output_queue 里了。软中断循环遍历 sd->output_queue 发送数据帧。

来看 qdisc_run，它和进程用户态一样，也会调用到 __qdisc_run。

//file: include/net/pkt_sched.h
static inline void qdisc_run(struct Qdisc *q)
{
 if (qdisc_run_begin(q))
  __qdisc_run(q);
}

然后一样就是进入 qdisc_restart => sch_direct_xmit，直到驱动程序函数 dev_hard_start_xmit。

4.7 igb 网卡驱动发送

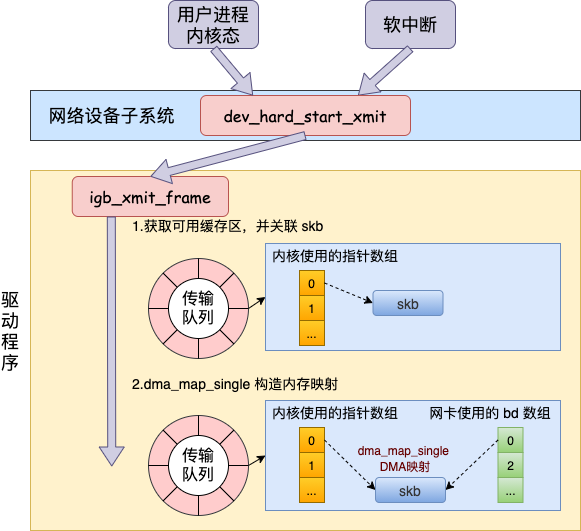

我们前面看到，无论是对于用户进程的内核态，还是对于软中断上下文，都会调用到网络设备子系统中的 dev_hard_start_xmit 函数。在这个函数中，会调用到驱动里的发送函数 igb_xmit_frame。

在驱动函数里，将 skb 会挂到 RingBuffer上，驱动调用完毕后，数据包将真正从网卡发送出去。

我们来看看实际的源码：

//file: net/core/dev.c
int dev_hard_start_xmit(struct sk_buff *skb, struct net_device *dev,
   struct netdev_queue *txq)
{
 //获取设备的回调函数集合 ops
 const struct net_device_ops *ops = dev->netdev_ops;

 //获取设备支持的功能列表
 features = netif_skb_features(skb);

 //调用驱动的 ops 里面的发送回调函数 ndo_start_xmit 将数据包传给网卡设备
 skb_len = skb->len;
 rc = ops->ndo_start_xmit(skb, dev);
}

其中 ndo_start_xmit 是网卡驱动要实现的一个函数，是在 net_device_ops 中定义的。

//file: include/linux/netdevice.h
struct net_device_ops {
 netdev_tx_t  (*ndo_start_xmit) (struct sk_buff *skb,
         struct net_device *dev);

}

在 igb 网卡驱动源码中，我们找到了。

//file: drivers/net/ethernet/intel/igb/igb_main.c
static const struct net_device_ops igb_netdev_ops = {
 .ndo_open  = igb_open,
 .ndo_stop  = igb_close,
 .ndo_start_xmit  = igb_xmit_frame,
 ...
};

也就是说，对于网络设备层定义的 ndo_start_xmit， igb 的实现函数是 igb_xmit_frame。这个函数是在网卡驱动初始化的时候被赋值的。具体初始化过程参见《图解Linux网络包接收过程》一文中的 2.4 节，网卡驱动初始化。

所以在上面网络设备层调用 ops->ndo_start_xmit 的时候，会实际上进入 igb_xmit_frame 这个函数中。我们进入这个函数来看看驱动程序是如何工作的。

//file: drivers/net/ethernet/intel/igb/igb_main.c
static netdev_tx_t igb_xmit_frame(struct sk_buff *skb,
      struct net_device *netdev)
{
 ......
 return igb_xmit_frame_ring(skb, igb_tx_queue_mapping(adapter, skb));
}

netdev_tx_t igb_xmit_frame_ring(struct sk_buff *skb,
    struct igb_ring *tx_ring)
{
 //获取TX Queue 中下一个可用缓冲区信息
 first = &tx_ring->tx_buffer_info[tx_ring->next_to_use];
 first->skb = skb;
 first->bytecount = skb->len;
 first->gso_segs = 1;

 //igb_tx_map 函数准备给设备发送的数据。
 igb_tx_map(tx_ring, first, hdr_len);
}

在这里从网卡的发送队列的 RingBuffer 中取下来一个元素，并将 skb 挂到元素上。

igb_tx_map 函数处理将 skb 数据映射到网卡可访问的内存 DMA 区域。

//file: drivers/net/ethernet/intel/igb/igb_main.c
static void igb_tx_map(struct igb_ring *tx_ring,
      struct igb_tx_buffer *first,
      const u8 hdr_len)
{
 //获取下一个可用描述符指针
 tx_desc = IGB_TX_DESC(tx_ring, i);

 //为 skb->data 构造内存映射，以允许设备通过 DMA 从 RAM 中读取数据
 dma = dma_map_single(tx_ring->dev, skb->data, size, DMA_TO_DEVICE);

 //遍历该数据包的所有分片,为 skb 的每个分片生成有效映射
 for (frag = &skb_shinfo(skb)->frags[0];; frag++) {

  tx_desc->read.buffer_addr = cpu_to_le64(dma);
  tx_desc->read.cmd_type_len = ...;
  tx_desc->read.olinfo_status = 0;
 }

 //设置最后一个descriptor
 cmd_type |= size | IGB_TXD_DCMD;
 tx_desc->read.cmd_type_len = cpu_to_le32(cmd_type);

 /* Force memory writes to complete before letting h/w know there
  * are new descriptors to fetch
  */
 wmb();
}

当所有需要的描述符都已建好，且 skb 的所有数据都映射到 DMA 地址后，驱动就会进入到它的最后一步，触发真实的发送。

4.8 发送完成硬中断

当数据发送完成以后，其实工作并没有结束。因为内存还没有清理。当发送完成的时候，网卡设备会触发一个硬中断来释放内存。

在《图解Linux网络包接收过程》一文中的 3.1 和 3.2 小节，我们详细讲述过硬中断和软中断的处理过程。

在发送完成硬中断里，会执行 RingBuffer 内存的清理工作，如图。

再回头看一下硬中断触发软中断的源码。

//file: drivers/net/ethernet/intel/igb/igb_main.c
static inline void ____napi_schedule(...){
 list_add_tail(&napi->poll_list, &sd->poll_list);
 __raise_softirq_irqoff(NET_RX_SOFTIRQ);
}

这里有个很有意思的细节，无论硬中断是因为是有数据要接收，还是说发送完成通知，从硬中断触发的软中断都是 NET_RX_SOFTIRQ。这个我们在第一节说过了，这是软中断统计中 RX 要高于 TX 的一个原因。

好我们接着进入软中断的回调函数 igb_poll。在这个函数里，我们注意到有一行 igb_clean_tx_irq，参见源码：

//file: drivers/net/ethernet/intel/igb/igb_main.c
static int igb_poll(struct napi_struct *napi, int budget)
{
 //performs the transmit completion operations
 if (q_vector->tx.ring)
  clean_complete = igb_clean_tx_irq(q_vector);
 ...
}

我们来看看当传输完成的时候，igb_clean_tx_irq 都干啥了。

//file: drivers/net/ethernet/intel/igb/igb_main.c
static bool igb_clean_tx_irq(struct igb_q_vector *q_vector)
{
 //free the skb
 dev_kfree_skb_any(tx_buffer->skb);

 //clear tx_buffer data
 tx_buffer->skb = NULL;
 dma_unmap_len_set(tx_buffer, len, 0);

 // clear last DMA location and unmap remaining buffers */
 while (tx_desc != eop_desc) {
 }
}

无非就是清理了 skb，解除了 DMA 映射等等。到了这一步，传输才算是基本完成了。

为啥我说是基本完成，而不是全部完成了呢？因为传输层需要保证可靠性，所以 skb 其实还没有删除。它得等收到对方的 ACK 之后才会真正删除，那个时候才算是彻底的发送完毕。

最后

用一张图总结一下整个发送过程

了解了整个发送过程以后，我们回头再来回顾开篇提到的几个问题。

1.我们在监控内核发送数据消耗的 CPU 时，是应该看 sy 还是 si ？

在网络包的发送过程中，用户进程（在内核态）完成了绝大部分的工作，甚至连调用驱动的事情都干了。只有当内核态进程被切走前才会发起软中断。发送过程中，绝大部分（90%）以上的开销都是在用户进程内核态消耗掉的。

只有一少部分情况下才会触发软中断（NET_TX 类型），由软中断 ksoftirqd 内核进程来发送。

所以，在监控网络 IO 对服务器造成的 CPU 开销的时候，不能仅仅只看 si，而是应该把 si、sy 都考虑进来。

2. 在服务器上查看 /proc/softirqs，为什么 NET_RX 要比 NET_TX 大的多的多？

之前我认为 NET_RX 是读取，NET_TX 是传输。对于一个既收取用户请求，又给用户返回的 Server 来说。这两块的数字应该差不多才对，至少不会有数量级的差异。但事实上，飞哥手头的一台服务器是这样的：

经过今天的源码分析，发现这个问题的原因有两个。

第一个原因是当数据发送完成以后，通过硬中断的方式来通知驱动发送完毕。但是硬中断无论是有数据接收，还是对于发送完毕，触发的软中断都是 NET_RX_SOFTIRQ，而并不是 NET_TX_SOFTIRQ。

第二个原因是对于读来说，都是要经过 NET_RX 软中断的，都走 ksoftirqd 内核进程。而对于发送来说，绝大部分工作都是在用户进程内核态处理了，只有系统态配额用尽才会发出 NET_TX，让软中断上。

综上两个原因，那么在机器上查看 NET_RX 比 NET_TX 大的多就不难理解了。

3.发送网络数据的时候都涉及到哪些内存拷贝操作？

这里的内存拷贝，我们只特指待发送数据的内存拷贝。

第一次拷贝操作是内核申请完 skb 之后，这时候会将用户传递进来的 buffer 里的数据内容都拷贝到 skb 中。如果要发送的数据量比较大的话，这个拷贝操作开销还是不小的。

第二次拷贝操作是从传输层进入网络层的时候，每一个 skb 都会被克隆一个新的副本出来。网络层以及下面的驱动、软中断等组件在发送完成的时候会将这个副本删除。传输层保存着原始的 skb，在当网络对方没有 ack 的时候，还可以重新发送，以实现 TCP 中要求的可靠传输。

第三次拷贝不是必须的，只有当 IP 层发现 skb 大于 MTU 时才需要进行。会再申请额外的 skb，并将原来的 skb 拷贝为多个小的 skb。

这里插入个题外话，大家在网络性能优化中经常听到的零拷贝，我觉得这有点点夸张的成分。TCP 为了保证可靠性，第二次的拷贝根本就没法省。如果包再大于 MTU 的话，分片时的拷贝同样也避免不了。

看到这里，相信内核发送数据包对于你来说，已经不再是一个完全不懂的黑盒了。本文哪怕你只看懂十分之一，你也已经掌握了这个黑盒的打开方式。这在你将来优化网络性能时你就会知道从哪儿下手了。

还愣着干啥，赶紧帮飞哥赞、再看、转发三连走起！

Github:https://github.com/yanfeizhang/coder-kung-fu

127.0.0.1 之本机网络通信过程知多少 ?！

大家好，我是飞哥！

我们拆解完了 Linux 网络包的接收过程，也搞定了网络包的发送过程。内核收发网络包整体流程就算是摸清楚了。

正在飞哥对这两篇文章洋洋得意的时候，收到了一位读者的发来的提问：“飞哥， 127.0.0.1 本机网络 IO 是咋通信的”。额，，这题好像之前确实没讲到。。

现在本机网络 IO 应用非常广。在 php 中一般 Nginx 和 php-fpm 是通过 127.0.0.1 来进行通信的。在微服务中，由于 side car 模式的应用，本机网络请求更是越来越多。所以，我想如果能深度理解这个问题在实践中将非常的有意义，在此感谢@文武的提出。

今天咱们就把 127.0.0.1 的网络 IO 问题搞搞清楚！为了方便讨论，我把这个问题拆分成两问：

127.0.0.1 本机网络 IO 需要经过网卡吗？
和外网网络通信相比，在内核收发流程上有啥差别？

铺垫完毕，拆解正式开始！！

一、跨机网路通信过程

在开始讲述本机通信过程之前，我们还是先回顾一下跨机网络通信。

1.1 跨机数据发送

从 send 系统调用开始，直到网卡把数据发送出去，整体流程如下：

不过上面这幅图并没有很好地把内核组件和源码展示出来，我们再从代码的视角看一遍。

等网络发送完毕之后。网卡在发送完毕的时候，会给 CPU 发送一个硬中断来通知 CPU。收到这个硬中断后会释放 RingBuffer 中使用的内存。

1.2 跨机数据接收

当数据包到达另外一台机器的时候，Linux 数据包的接收过程开始了。

当网卡收到数据以后，CPU发起一个中断，以通知 CPU 有数据到达。当CPU收到中断请求后，会去调用网络驱动注册的中断处理函数，触发软中断。ksoftirqd 检测到有软中断请求到达，开始轮询收包，收到后交由各级协议栈处理。当协议栈处理完并把数据放到接收队列的之后，唤醒用户进程（假设是阻塞方式）。

我们再同样从内核组件和源码视角看一遍。

1.3 跨机网络通信汇总

二、本机发送过程

在第一节中，我们看到了跨机时整个网络发送过程（嫌第一节流程图不过瘾，想继续看源码了解细节的同学可以参考拆解 Linux 网络包发送过程）。

在本机网络 IO 的过程中，流程会有一些差别。为了突出重点，将不再介绍整体流程，而是只介绍和跨机逻辑不同的地方。有差异的地方总共有两个，分别是路由和驱动程序。

2.1 网络层路由

发送数据会进入协议栈到网络层的时候，网络层入口函数是 ip_queue_xmit。在网络层里会进行路由选择，路由选择完毕后，再设置一些 IP 头、进行一些 netfilter 的过滤后，将包交给邻居子系统。

对于本机网络 IO 来说，特殊之处在于在 local 路由表中就能找到路由项，对应的设备都将使用 loopback 网卡，也就是我们常见的 lo。

我们来详细看看路由网络层里这段路由相关工作过程。从网络层入口函数 ip_queue_xmit 看起。

//file: net/ipv4/ip_output.c
int ip_queue_xmit(struct sk_buff *skb, struct flowi *fl)
{
 //检查 socket 中是否有缓存的路由表
 rt = (struct rtable *)__sk_dst_check(sk, 0);
 if (rt == NULL) {
  //没有缓存则展开查找
  //则查找路由项， 并缓存到 socket 中
  rt = ip_route_output_ports(...);
  sk_setup_caps(sk, &rt->dst);
 }

查找路由项的函数是 ip_route_output_ports，它又依次调用到 ip_route_output_flow、__ip_route_output_key、fib_lookup。调用过程省略掉，直接看 fib_lookup 的关键代码。

//file:include/net/ip_fib.h
static inline int fib_lookup(struct net *net, const struct flowi4 *flp,
        struct fib_result *res)
{
 struct fib_table *table;

 table = fib_get_table(net, RT_TABLE_LOCAL);
 if (!fib_table_lookup(table, flp, res, FIB_LOOKUP_NOREF))
  return 0;

 table = fib_get_table(net, RT_TABLE_MAIN);
 if (!fib_table_lookup(table, flp, res, FIB_LOOKUP_NOREF))
  return 0;
 return -ENETUNREACH;
}

在 fib_lookup 将会对 local 和 main 两个路由表展开查询，并且是先查 local 后查询 main。我们在 Linux 上使用命令名可以查看到这两个路由表，这里只看 local 路由表（因为本机网络 IO 查询到这个表就终止了）。

#ip route list table local
local 10.143.x.y dev eth0 proto kernel scope host src 10.143.x.y
local 127.0.0.1 dev lo proto kernel scope host src 127.0.0.1

从上述结果可以看出，对于目的是 127.0.0.1 的路由在 local 路由表中就能够找到了。fib_lookup 工作完成，返回__ip_route_output_key 继续。

//file: net/ipv4/route.c
struct rtable *__ip_route_output_key(struct net *net, struct flowi4 *fl4)
{
 if (fib_lookup(net, fl4, &res)) {
 }
 if (res.type == RTN_LOCAL) {
  dev_out = net->loopback_dev;
  ...
 }

 rth = __mkroute_output(&res, fl4, orig_oif, dev_out, flags);
 return rth;
}

对于是本机的网络请求，设备将全部都使用 net->loopback_dev,也就是 lo 虚拟网卡。

接下来的网络层仍然和跨机网络 IO 一样，最终会经过 ip_finish_output，最终进入到邻居子系统的入口函数 dst_neigh_output 中。

本机网络 IO 需要进行 IP 分片吗？因为和正常的网络层处理过程一样会经过 ip_finish_output 函数。在这个函数中，如果 skb 大于 MTU 的话，仍然会进行分片。只不过 lo 的 MTU 比 Ethernet 要大很多。通过 ifconfig 命令就可以查到，普通网卡一般为 1500，而 lo 虚拟接口能有 65535。

在邻居子系统函数中经过处理，进入到网络设备子系统（入口函数是 dev_queue_xmit）。

2.2 网络设备子系统

网络设备子系统的入口函数是 dev_queue_xmit。简单回忆下之前讲述跨机发送过程的时候，对于真的有队列的物理设备，在该函数中进行了一系列复杂的排队等处理以后，才调用 dev_hard_start_xmit，从这个函数再进入驱动程序来发送。在这个过程中，甚至还有可能会触发软中断来进行发送，流程如图：

但是对于启动状态的回环设备来说（q->enqueue 判断为 false），就简单多了。没有队列的问题，直接进入 dev_hard_start_xmit。接着进入回环设备的“驱动”里的发送回调函数 loopback_xmit，将 skb “发送”出去。

我们来看下详细的过程，从网络设备子系统的入口 dev_queue_xmit 看起。

//file: net/core/dev.c
int dev_queue_xmit(struct sk_buff *skb)
{
 q = rcu_dereference_bh(txq->qdisc);
 if (q->enqueue) {//回环设备这里为 false
  rc = __dev_xmit_skb(skb, q, dev, txq);
  goto out;
 }

 //开始回环设备处理
 if (dev->flags & IFF_UP) {
  dev_hard_start_xmit(skb, dev, txq, ...);
  ...
 }
}

在 dev_hard_start_xmit 中还是将调用设备驱动的操作函数。

//file: net/core/dev.c
int dev_hard_start_xmit(struct sk_buff *skb, struct net_device *dev,
   struct netdev_queue *txq)
{
 //获取设备驱动的回调函数集合 ops
 const struct net_device_ops *ops = dev->netdev_ops;

 //调用驱动的 ndo_start_xmit 来进行发送
 rc = ops->ndo_start_xmit(skb, dev);
 ...
}

2.3 “驱动”程序

对于真实的 igb 网卡来说，它的驱动代码都在 drivers/net/ethernet/intel/igb/igb_main.c 文件里。顺着这个路子，我找到了 loopback 设备的“驱动”代码位置：drivers/net/loopback.c。在 drivers/net/loopback.c

//file:drivers/net/loopback.c
static const struct net_device_ops loopback_ops = {
 .ndo_init      = loopback_dev_init,
 .ndo_start_xmit= loopback_xmit,
 .ndo_get_stats64 = loopback_get_stats64,
};

所以对 dev_hard_start_xmit 调用实际上执行的是 loopback “驱动” 里的 loopback_xmit。为什么我把“驱动”加个引号呢，因为 loopback 是一个纯软件性质的虚拟接口，并没有真正意义上的驱动，它的工作流程大致如图。

我们再来看详细的代码。

//file:drivers/net/loopback.c
static netdev_tx_t loopback_xmit(struct sk_buff *skb,
     struct net_device *dev)
{
 //剥离掉和原 socket 的联系
 skb_orphan(skb);

 //调用netif_rx
 if (likely(netif_rx(skb) == NET_RX_SUCCESS)) {
 }
}

在 skb_orphan 中先是把 skb 上的 socket 指针去掉了（剥离了出来）。

注意，在本机网络 IO 发送的过程中，传输层下面的 skb 就不需要释放了，直接给接收方传过去就行了。总算是省了一点点开销。不过可惜传输层的 skb 同样节约不了，还是得频繁地申请和释放。

接着调用 netif_rx，在该方法中中最终会执行到 enqueue_to_backlog 中（netif_rx -> netif_rx_internal -> enqueue_to_backlog）。

//file: net/core/dev.c
static int enqueue_to_backlog(struct sk_buff *skb, int cpu,
         unsigned int *qtail)
{
 sd = &per_cpu(softnet_data, cpu);

 ...
 __skb_queue_tail(&sd->input_pkt_queue, skb);

 ...
 ____napi_schedule(sd, &sd->backlog);

在 enqueue_to_backlog 把要发送的 skb 插入 softnet_data->input_pkt_queue 队列中并调用 ____napi_schedule 来触发软中断。

//file:net/core/dev.c
static inline void ____napi_schedule(struct softnet_data *sd,
         struct napi_struct *napi)
{
 list_add_tail(&napi->poll_list, &sd->poll_list);
 __raise_softirq_irqoff(NET_RX_SOFTIRQ);
}

只有触发完软中断，发送过程就算是完成了。

三、本机接收过程

在跨机的网络包的接收过程中，需要经过硬中断，然后才能触发软中断。而在本机的网络 IO 过程中，由于并不真的过网卡，所以网卡实际传输，硬中断就都省去了。直接从软中断开始，经过 process_backlog 后送进协议栈，大体过程如图。

接下来我们再看更详细一点的过程。

在软中断被触发以后，会进入到 NET_RX_SOFTIRQ 对应的处理方法 net_rx_action 中（至于细节参见图解Linux网络包接收过程一文中的 3.2 小节）。

//file: net/core/dev.c
static void net_rx_action(struct softirq_action *h){
 while (!list_empty(&sd->poll_list)) {
  work = n->poll(n, weight);
 }
}

我们还记得对于 igb 网卡来说，poll 实际调用的是 igb_poll 函数。那么 loopback 网卡的 poll 函数是谁呢？由于poll_list 里面是 struct softnet_data 对象，我们在 net_dev_init 中找到了蛛丝马迹。

//file:net/core/dev.c
static int __init net_dev_init(void)
{
 for_each_possible_cpu(i) {
  sd->backlog.poll = process_backlog;
 }
}

原来struct softnet_data 默认的 poll 在初始化的时候设置成了 process_backlog 函数，来看看它都干了啥。

static int process_backlog(struct napi_struct *napi, int quota)
{
 while(){
  while ((skb = __skb_dequeue(&sd->process_queue))) {
   __netif_receive_skb(skb);
  }

  //skb_queue_splice_tail_init()函数用于将链表a连接到链表b上，
  //形成一个新的链表b，并将原来a的头变成空链表。
  qlen = skb_queue_len(&sd->input_pkt_queue);
  if (qlen)
   skb_queue_splice_tail_init(&sd->input_pkt_queue,
         &sd->process_queue);

 }
}

这次先看对 skb_queue_splice_tail_init 的调用。源码就不看了，直接说它的作用是把 sd->input_pkt_queue 里的 skb 链到 sd->process_queue 链表上去。

然后再看 __skb_dequeue， __skb_dequeue 是从 sd->process_queue 上取下来包来处理。这样和前面发送过程的结尾处就对上了。发送过程是把包放到了 input_pkt_queue 队列里，接收过程是在从这个队列里取出 skb。

最后调用 __netif_receive_skb 将 skb(数据) 送往协议栈。在此之后的调用过程就和跨机网络 IO 又一致了。

送往协议栈的调用链是 __netif_receive_skb => __netif_receive_skb_core => deliver_skb 后将数据包送入到 ip_rcv 中（详情参见图解Linux网络包接收过程一文中的 3.3 小节）。

网络再往后依次是传输层，最后唤醒用户进程，这里就不多展开了。

四、本机网络 IO 总结

我们来总结一下本机网络 IO 的内核执行流程。

回想下跨机网络 IO 的流程是

我们现在可以回顾下开篇的三个问题啦。

1）127.0.0.1 本机网络 IO 需要经过网卡吗？

通过本文的叙述，我们确定地得出结论，不需要经过网卡。即使了把网卡拔了本机网络是否还可以正常使用的。

2）数据包在内核中是个什么走向，和外网发送相比流程上有啥差别？

总的来说，本机网络 IO 和跨机 IO 比较起来，确实是节约了一些开销。发送数据不需要进 RingBuffer 的驱动队列，直接把 skb 传给接收协议栈（经过软中断）。但是在内核其它组件上，可是一点都没少，系统调用、协议栈（传输层、网络层等）、网络设备子系统、邻居子系统整个走了一个遍。连“驱动”程序都走了（虽然对于回环设备来说只是一个纯软件的虚拟出来的东东）。所以即使是本机网络 IO，也别误以为没啥开销。

最后再提一下，业界有公司基于 ebpf 来加速 istio 架构中 sidecar 代理和本地进程之间的通信。通过引入 BPF，才算是绕开了内核协议栈的开销，原理如下。

参见：https://cloud.tencent.com/developer/article/1671568

posted @ 2022-06-20 17:32 CharyGao 阅读(688) 评论(0) 编辑收藏举报

会员力量，点亮园子希望

刷新页面返回顶部

127.0.0.1

图解Linux网络包接收过程

2.1 创建ksoftirqd内核线程

2.2 网络子系统初始化

2.3 协议栈注册

2.4 网卡驱动初始化

2.5 启动网卡

3.1 硬中断处理

3.2 ksoftirqd内核线程处理软中断

3.3 网络协议栈处理

3.4 IP协议层处理

3.5 UDP协议层处理

25 张图，一万字，拆解 Linux 网络包发送过程

一、Linux 网络发送过程总览

二、网卡启动准备

三、accept 创建新 socket

四、发送数据真正开始

4.1 send 系统调用实现

4.2 传输层处理

1）传输层拷贝

2）传输层发送

4.3 网络层发送处理

4.4 邻居子系统

4.5 网络设备子系统

4.6 软中断调度

4.7 igb 网卡驱动发送

4.8 发送完成硬中断

最后

127.0.0.1 之本机网络通信过程知多少 ?！

一、跨机网路通信过程

1.1 跨机数据发送

1.2 跨机数据接收

1.3 跨机网络通信汇总

二、本机发送过程

2.1 网络层路由

2.2 网络设备子系统

2.3 “驱动”程序

三、本机接收过程

四、本机网络 IO 总结

公告
