BUG: AW8680x芯片串口输出的电平上升时间过长。

1.description of BUG:

1.1

同样的程序烧录到治具，治具的串口会有15%的概率无输出(LA一直显示00);用示波器测量发现，电平的上升时间过慢。

1.2

导线有电阻，也有电感和电容，只不过是在一般情况下可以忽略不计。当频率升高时，或者说在高频电路，导线的电感和电容就会突出的表现出来。

电感：一段导线AB，那怕从A到B很短，当通过变化率很大的电流(di/dt很大)，那么在导线周围就会有化率很大的磁场，这个变化率很大的磁场，就会使这段导线的两端产生感应电动势，体现的就是电感。

电容：导线A点附近的导体总得有一定的面积(那怕很小)，可以理解为电极A，同样，也存在一个电极B，当电压的变化率很大(du/dt)，就会产生电场，两个不同的电场，即电极A和电极B就是一个电容。

这样的电感和电容，一般叫做分布电感和分布电容。

2.reason of BUG:

2.1

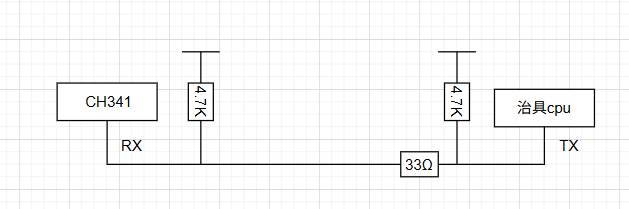

治具的TX接了CH341的RX, 两边同时接了上拉电阻，因为此芯片的IO口没有推挽能力，且中间接了串阻。

2.2

由于上拉电阻过大，电流很小，分布电容的需要充电很久才能消失，所以就会出现波形上升时间过长。这里去掉串阻波形便恢复了正常。

3.solusion of BUG:

减小上拉电阻(这里或者去掉串阻也可)
