实验5：开源控制器实践——POX

一、基本要求：

阅读Hub模块代码，使用 tcpdump 验证Hub模块

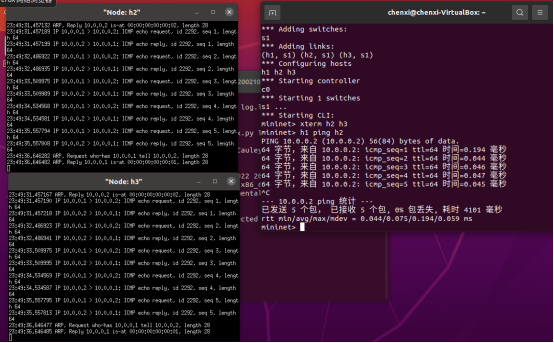

h1 ping h2、h2和h3的tcpdump抓包结果截图如下

L2_Learning代码流程图如下

使用 tcpdump 验证Switch模块

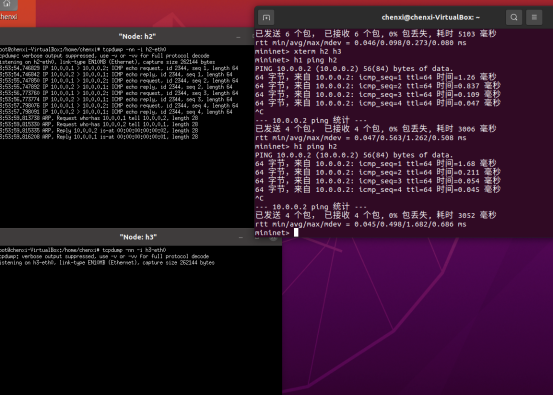

h1 ping h2抓包结果：

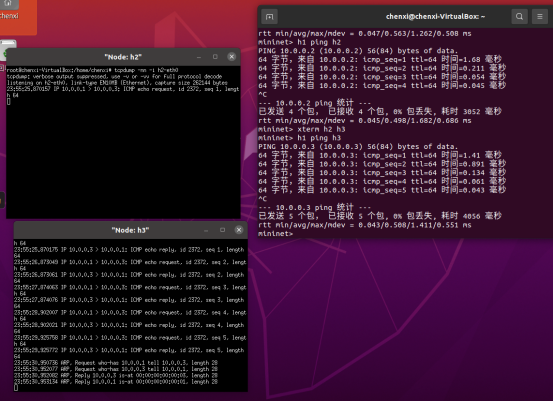

h1 ping h3抓包结果

二、进阶要求

重新搭建（一）的拓扑，此时交换机内无流表规则，拓扑内主机互不相通；编写Python程序自定义一个POX模块SendFlowInSingle3，并且将拓扑连接至SendFlowInSingle3（默认端口6633），实现向s1发送流表规则使得所有主机两两互通。
SendFlowInSingle3.py代码如下

import pox.openflow.libopenflow_01 as of

class SendFlowInSingle3(object):
    def __init__(self):
        core.openflow.addListeners(self)
    def _handle_ConnectionUp(self, event):
        msg = of.ofp_flow_mod()  # 使用ofp_flow_mod()方法向交换机下发流表
        msg.priority = 1
        msg.match.in_port = 1  # 使数据包进入端口1
        msg.actions.append(of.ofp_action_output(port=2))  # 从端口2转发出去
        msg.actions.append(of.ofp_action_output(port=3))  # 从端口3转发出去
        event.connection.send(msg)

        msg = of.ofp_flow_mod()  # 使用ofp_flow_mod()方法向交换机下发流表
        msg.priority = 1
        msg.match.in_port = 2  # 使数据包进入端口2
        msg.actions.append(of.ofp_action_output(port=1))  # 从端口1转发出去
        msg.actions.append(of.ofp_action_output(port=3))  # 从端口3转发出去
        event.connection.send(msg)

        msg = of.ofp_flow_mod()  # 使用ofp_flow_mod()方法向交换机下发流表
        msg.priority = 1
        msg.match.in_port = 3  # 使数据包进入端口3
        msg.actions.append(of.ofp_action_output(port=1))  # 从端口1转发出去
        msg.actions.append(of.ofp_action_output(port=2))  # 从端口2转发出去
        event.connection.send(msg)
def launch():
    core.registerNew(SendFlowInSingle3)

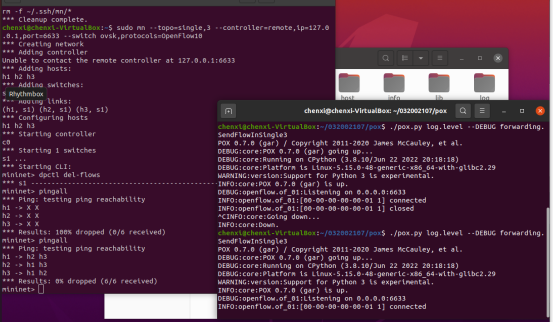

运行SendFlowInSingle3后能够ping通

流表项截图

基于进阶1的代码，完成ODL实验的硬超时功能。
SendPoxHardTimeOut.py代码如下

from pox.core import core
import pox.openflow.libopenflow_01 as of

class SendFlowInSingle3(object):
    def __init__(self):
        core.openflow.addListeners(self)
    def _handle_ConnectionUp(self, event):
        msg = of.ofp_flow_mod()  # 使用ofp_flow_mod()方法向交换机下发流表
        msg.priority = 1
        msg.match.in_port = 1
        msg.actions.append(of.ofp_action_output(port=2))
       # msg.actions.append(of.ofp_action_output(port=3))
        event.connection.send(msg)

        msg = of.ofp_flow_mod()
        msg.priority = 1
        msg.match.in_port = 2
        msg.actions.append(of.ofp_action_output(port=1))
        msg.actions.append(of.ofp_action_output(port=3))
        event.connection.send(msg)

        msg = of.ofp_flow_mod()
        msg.priority = 1
        msg.match.in_port = 3
       # msg.actions.append(of.ofp_action_output(port=1))
        msg.actions.append(of.ofp_action_output(port=2))
        event.connection.send(msg)

def launch():
    core.registerNew(SendFlowInSingle3)

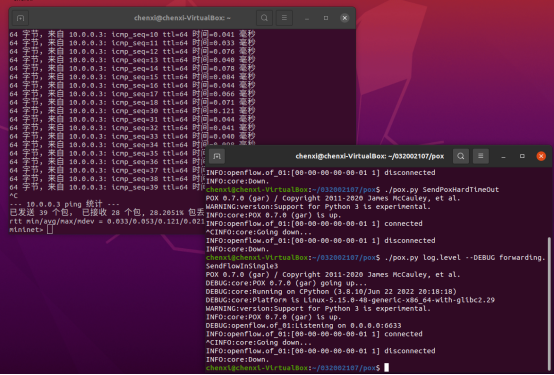

实现截图如下

三、个人总结

本次实验难度较前两次实验有所提升。在基本要求中，我在了解了tcpdump的使用方法后顺利地进行了实验，对Hub和Switch模块的验证过程是很顺利的。但在进阶要求的第二项中，我发现清除流表后重新生成拓扑怎么也ping不通，通过搜索引擎查询以后得知此现象属正常。在运行SendPoxHardTimeOut代码后，h1 ping h3数据包的收发中断，若不及时重新运行SendFlowInSingle3，则会因为超时太久报错。
此外，在绘制switch模块的流程图时，我原先是用iPad手绘的，发觉着实有些不好看，就现学了流程图绘画软件BoardMix，画出来果然好看了很多，又掌握了一项小技能。
