ASL集睿致远CS5269 typec转HDMI/VGA带PD方案

ASL集睿致远CS5269概述

CS5269是一款高度集成的多功能芯片，专为Type-C转HDMI/VGA扩展坞设计。它能够将笔记本电脑、手机等设备的Type-C或DisplayPort 1.4信号，转换为HDMI 2.0b和VGA输出，同时支持PD3.0快充协议，满足用户对高清视频输出与大功率充电的双重需求。

\



ASL集睿致远CS5269核心功能与优势



高清视频输出



  HDMI 2.0b支持：最高支持4K@60Hz分辨率，数据传输速率达6Gbps，兼容HDR动态元数据，画面清晰流畅。



   VGA接口：支持传统显示器，最高分辨率达1920x1200@60Hz，适用于老款投影仪或显示屏。



   内容保护：内置HDCP 1.4/2.3加密协议，确保Netflix等流媒体内容的安全传输。



PD3.0快充与供电管理



   支持100W功率传输，可为设备快速充电，同时通过智能电源管理保障系统稳定性。



   双CC控制器自动识别设备插拔方向，兼容多种Type-C设备。



音频与兼容性



   支持8声道192kHz高解析音频，兼容LPCM和杜比等压缩格式，音画同步无延迟。



   集成自适应均衡技术，自动优化不同线材的信号衰减，提升连接稳定性。







ASL集睿致远CS5269技术亮点

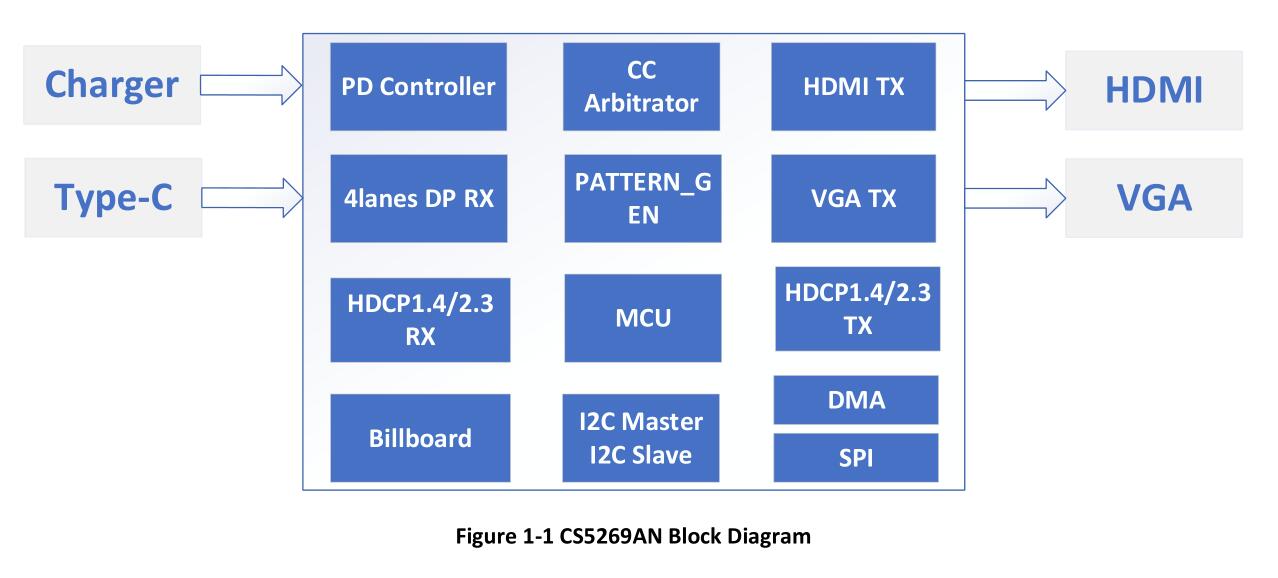

高度集成：单芯片集成DP接收器、HDMI发射器、VGA DAC和PD控制器，大幅减少外围电路，降低成本。



智能管理：内置MCU和EDID缓冲，自动识别显示设备的分辨率需求，即插即用。



节能设计：支持低功耗待机模式，待机电流仅需数毫安，环保省电。









ASL集睿致远CS5269应用场景



CS5269广泛应用于需要多屏扩展和快速充电的场景：



扩展坞：为超薄笔记本提供HDMI、VGA和USB-C充电口。



会议设备：连接投影仪和显示器，支持4K高清演示。



家用娱乐：将手机或平板内容投屏至电视，同时保持设备电量。
