BGP-基于BGP的HA场景验证（BGP版ipaddr）

BGP

基于BGP的HA场景验证(ipaddr)

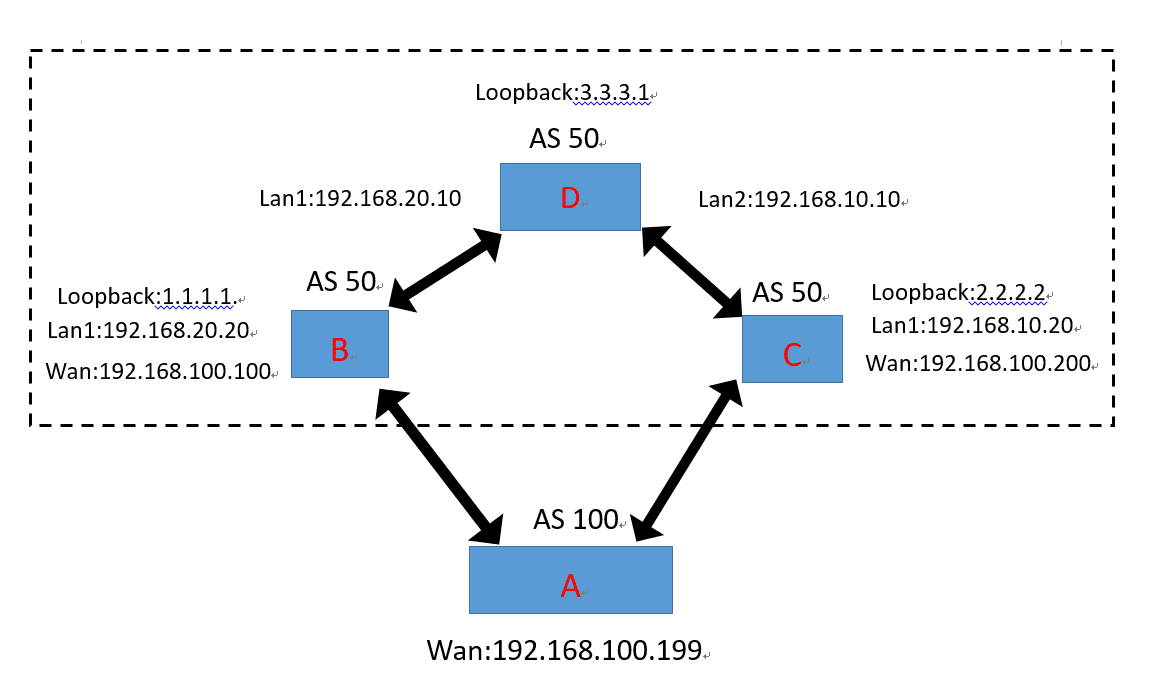

1，BGP网络组网拓扑图

拓扑：
  在BGP组网中有四台设备，其中A、B和C三台设备的wan口接到小型交换机，使用同一网段，D使用lan1口接B的lan1口，D使用lan2口接C的lan1口。
  A的wan口地址为192.168.100.199。B的wan口地址为192.168.100.100，lan1口地址为192.168.20.20,loopback地址为1.1.1.1。C的wan口地址为192.168.100.200，lan1口地址为192.168.10.20，loopback地址为2.2.2.2。D的lan1口地址为192.168.20.10，lan2口地址为192.168.10.10，loopbcak地址为3.3.3.1。
  A的自治域设置为100,B、C和D的自治域为50，这三台设备BGP连接使用loopback，其他设备连接使用ip。

2，环境搭建

2,1 A设备设置

vtysh
configure terminal
router bgp 100
neighbor 192.168.100.100 remote-as 50
neighbor 192.168.100.200 remote-as 50
//添加network
network 192.168.100.0/24

2,2 B设备设置

vtysh
router bgp 50
bgp router-id 1.1.1.1
 neighbor 3.3.3.1 remote-as 50
neighbor 3.3.3.1 update-source lo
neighbor 192.168.100.199 remote-as 100
//增加静态路由
ip route 3.3.3.0/24 via 192.168.20.10

2,3 C设备设置

router bgp 50
bgp router-id 2.2.2.2
neighbor 3.3.3.1 remote-as 50
neighbor 3.3.3.1 update-source lo
neighbor 192.168.100.199 remote-as 100
//增加静态路由
ip route add 3.3.3.0/24 via 192.168.10.10

2,4 D设备设置

router bgp 50
bgp router-id 3.3.3.1
neighbor 1.1.1.1 remote-as 50
neighbor 1.1.1.1 update-source lo
neighbor 2.2.2.2 remote-as 50
neighbor 2.2.2.2 update-source lo
//配置本地BGP发送路由
address-family ipv4 unicast
network 3.3.3.0/24
exit-address-family
//需要增加默认路由
ip route add 1.1.1.0/24 via 192.168.20.20
ip route add 2.2.2.0/24 via 192.168.10.20

3, 组网状态

3,1 A

使用show ip bgp summary查看BGP neighbor情况

使用show ip bgp查看BGP路由表，根据BGP路由规则，当前优选路由为192.168.100.100

3.2 B

使用show ip bgp summary 查看BGP neighbor情况

使用show ip bgp查看BGP 路由表

3.3 C

使用show ip bgp summary 查看BGP neighbor情况

使用show ip bgp 查看bgp 情况

3.4 D

使用show ip bgp summary查看BGP neighbor情况
使用show ip bgp查看BGP 情况

4， 验证

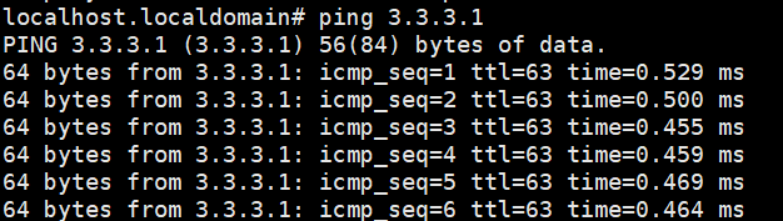

由上图A路由表可以看出，现在这台设备的优选路由为192.168.100.100，尝试ping 3.3.3.1
进入内核使用ip route查看路由表，发现192.168.100.100为默认路由

现在拔掉B的wan口网线，使用ip route查看路由

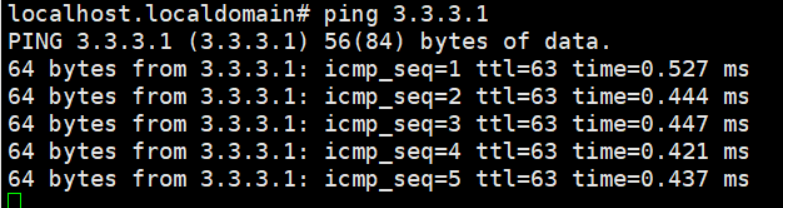

现在看到只有192.168.100.200可以达到3.3.3.1，尝试ping 3.3.3.1
现在进入内核使用ip route查看默认路由

现在依然可以ping 3.3.3.1 说明当192.168.100.100断开，路由会使用192.168.100.200
