（技能&SPI驱动 模板，待完善）

•

  Linux内核驱动程序示例:

• drivers\spi\spidev.c

一、 SPI时序：

oled操作方法

ssd1306：

访问显存：

哪一列，哪一页（设置地址模式）

三种模式：

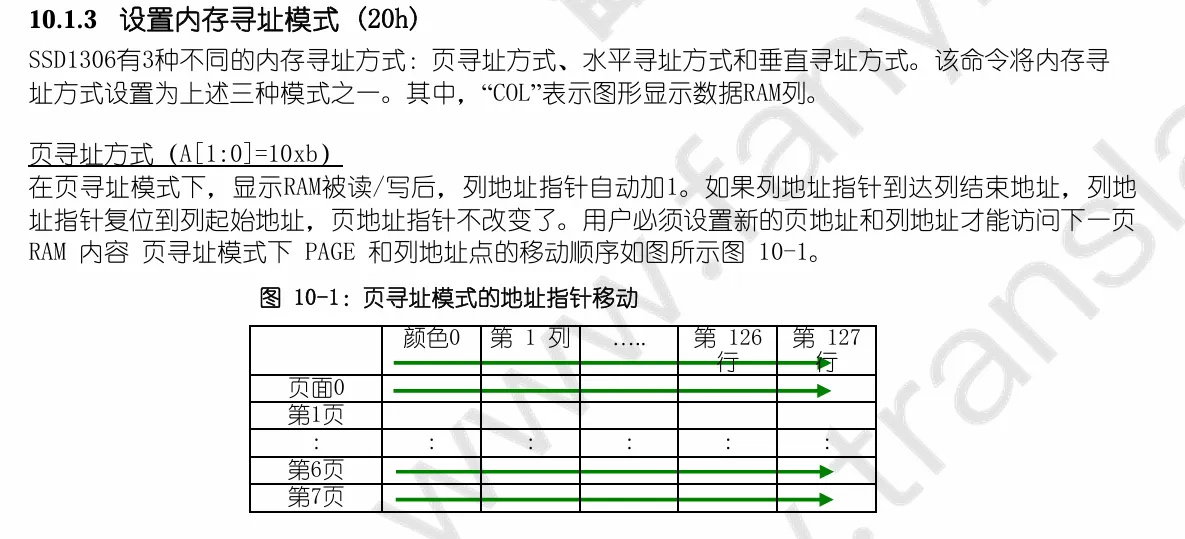

页地址模式

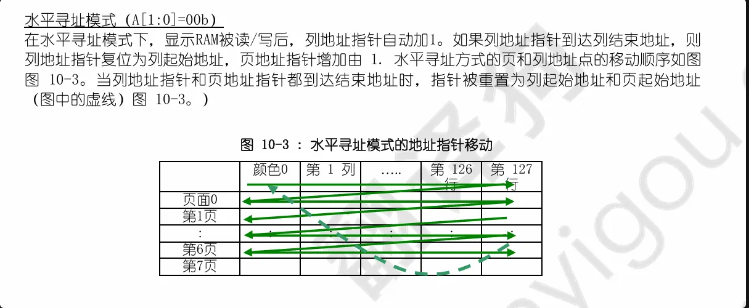

水平地址模式

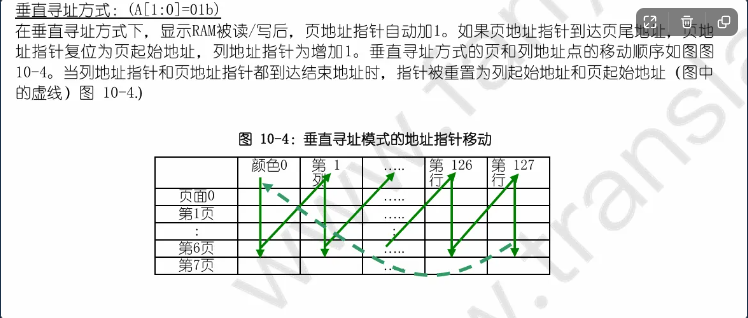

垂直地址模式

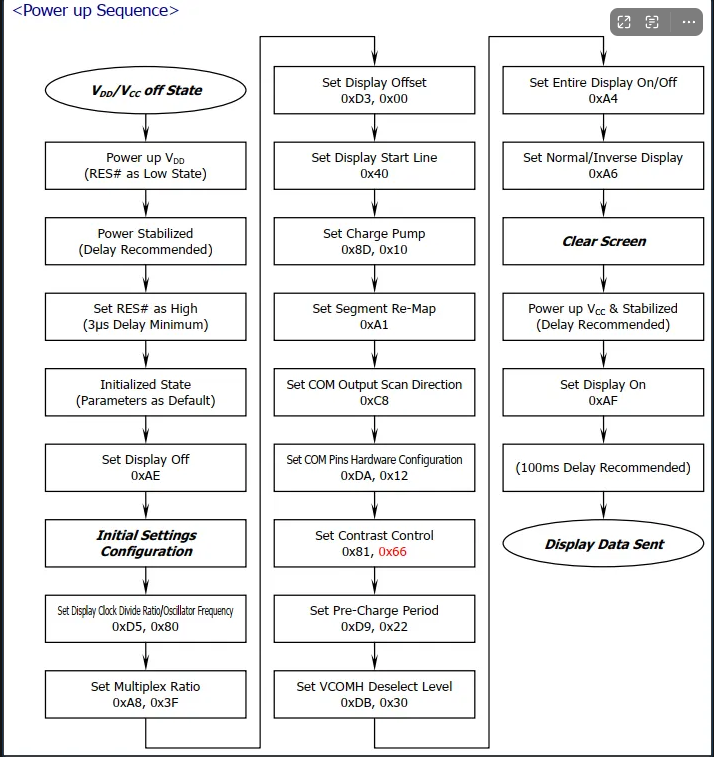

初始化时序

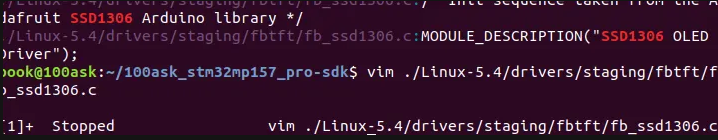

关键来了，能否上网找相应的驱动或者从内核获取相应的驱动？？？

• oled Device (设备描述):

• 信息来源: 设备树 (Device Tree)
• 核心属性:

• compatible:my,oled_drv
• reg: reg<1>
• 挂载点: spi5 下
• dc引脚
• spi节点描述 用pinctrl 子系统描述

• oled Driver (驱动程序):

• 核心结构体:struct spi_driver ，struct spi_device
• 函数：spi_write(oled, buf, len);
• probe函数，注册设备节点，以及操作(注册设备（有操作函数））-->设备类-->设备节点)
• remove，销毁设备节点
• 操作函数

• write
• spidev_ioctl

• module__init（__init函数，注册驱动）
• module__exit(__exit函数__销毁驱动)

static int __init i2c_driver_ap3216c_init(void)
{
  printk("%s %s %d\n", __FILE__, __FUNCTION__, __LINE__);
  return i2c_add_driver(&i2c_ap3216c_driver);
}

probe函数：

static int spi_probe(struct spi_device *pdev)
{
    /* 记录设备 */
    oled = pdev;
    /* 注册设备 */
    major = register_chrdev(0, "spi_oled", &spidev_fops);
    /* 创建类 */
    spidev_class  = class_create(THIS_MODULE, "spi_oled");
    /* 创建设备 */
    device_create(spidev_class , NULL, MKDEV(major, 0), NULL, "spi_oled");
    /* 获取GPIO */
    dc_gpio = gpiod_get(&oled->dev, "dc", 0);
    return 0;
}

操作函数：

//写操作函数
static ssize_t spidev_write(struct file *filp, const char __user *buf,
		size_t count, loff_t *f_pos)
{
	char *ker_buf;
	int err;

	ker_buf = kmalloc(count, GFP_KERNEL);
	err = copy_from_user(ker_buf, buf, count);

	dc_pin_set(1);//拉高，表示写入数据
	spi_write(oled, ker_buf, count);
	kfree(ker_buf);
	return count;
}



//操作函数
static long spidev_ioctl(struct file *filp, unsigned int cmd, unsigned long arg)
{
  int x, y;

  /* 根据cmd操作硬件 */
  switch (cmd)
  {
    case OLED_IOC_INIT: /* init */
    {
      dc_pin_init();
      oled_init();
      break;
    }
    case OLED_IOC_SET_POS: /* set pos */
    {
      x = arg & 0xff;
      y = (arg >> 8) & 0xff;
      OLED_DIsp_Set_Pos(x, y);
      break;
    }

  }

  return 0;
}

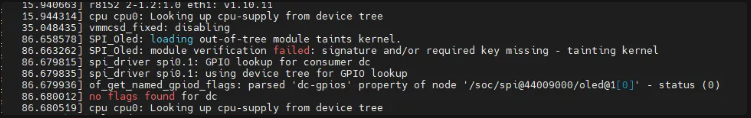

结果：

 至于oled画线画点，之后再说把
