STM32f103Zet6（HAL） 跑马灯实验

一、硬件

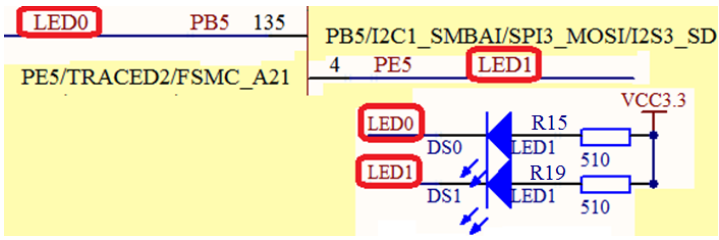

 LED0(DS0)和 LED1(DS1)分别接在 PB5 和 PE5 上，低电平LED亮。

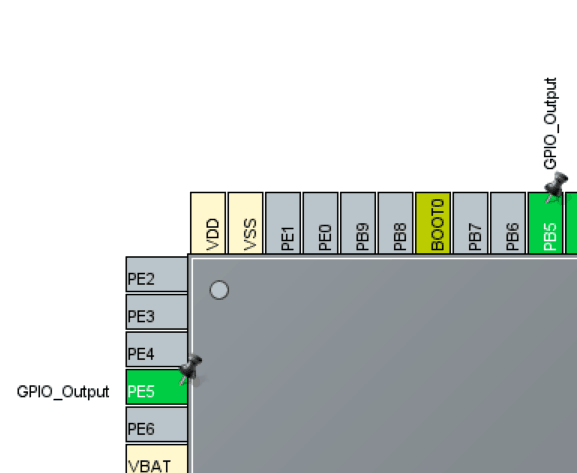

在CubeMX中，将PB5，PE5设为GPIO_Output.



二、软件

HAL库：

    HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,GPIO_PIN_RESET); //LED0 亮
    HAL_GPIO_WritePin(GPIOE,GPIO_PIN_5,GPIO_PIN_SET); //LED1 灭
    HAL_Delay(500); //延时 500ms
    HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,GPIO_PIN_SET); //LED0 灭
    HAL_GPIO_WritePin(GPIOE,GPIO_PIN_5,GPIO_PIN_RESET); //LED1 亮
    HAL_Delay(500); //延时 500ms


寄存器：

   GPIOB->BSRR=GPIO_PIN_5; //LED0 亮
   GPIOE->BSRR=GPIO_PIN_5<<16; //LED1 灭
   HAL_Delay(500); //延时 500ms
   GPIOB->BSRR=GPIO_PIN_5<<16; //LED0 灭
   GPIOE->BSRR=GPIO_PIN_5; //LED1 亮
   HAL_Delay(500); //延时 500ms

三、下载

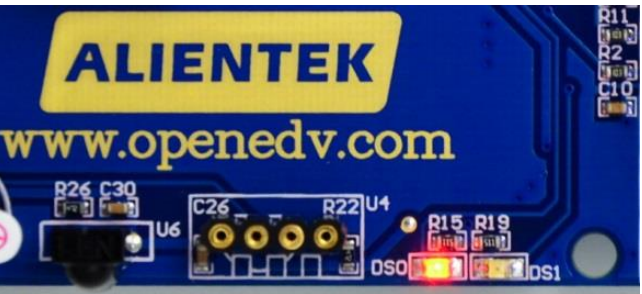

下载完之后，运行结果如图 ，LED0 和 LED1 循环闪烁。
