电位器 ADC stm32f10x开发

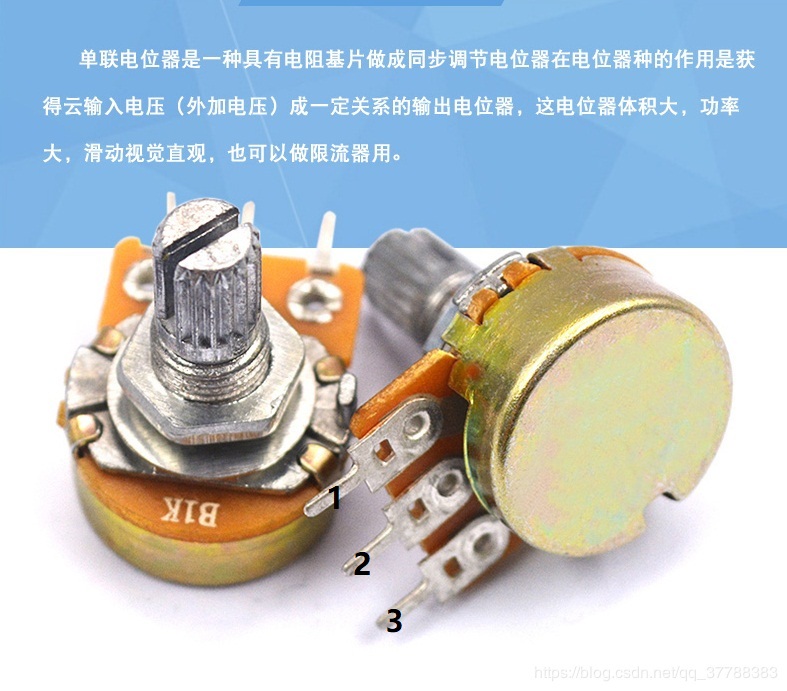

1、电位器

2、模块线的连接

注意： 一定接 3.3 v ,不然会烧坏 单片机的ADC

电位器 连接	单片机
1脚	3.3V
3脚	GND
2脚	ADC信号引脚

串口调试模块
5V	5V
TXD	PA10
RXD	PA9
GND	GND

ST-LINK
SWCLK	缺口靠左-左排-上至下-第5 个针
SWDIO	缺口靠左-左排-上至下-第4 个针
GND	缺口靠左-右排-上至下-最后1个针
3.3v	缺口靠左-右排-上至下-第2 个针

3、程序开发

程序链接：
https://download.csdn.net/download/qq_37788383/11887697

#include "adc.h"
#include "sys.h"
#include "delay.h"
#include "usart.h"

/************************************************
 实验0：ALIENTEK STM32F103开发板工程模板
 注意，这是手册中的调试章节使用的main文件
************************************************/

int main(void)
 {
 	u16 adcx;

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	delay_init();	    	 //延时函数初始化
	uart_init(115200);	 //串口初始化为115200
	Adc_Init();		  		//ADC初始化

  while(1){
		adcx=Get_Adc_Average(ADC_Channel_1,10);  // adc 采集的电压的的 数值

		printf("%d \r\n",adcx);//显示ADC的值
		printf("\r\n");
		delay_ms(100);
	}
}
