结构化分析与设计

| 博客班级 | https://edu.cnblogs.com/campus/ahgc/AHPU-SE-19/ |
| ---- | ---- | ---- |
| 作业要求 | https://edu.cnblogs.com/campus/ahgc/AHPU-SE-19/homework/11540 |
|学号|3190704227|
一.实验目的

（1）掌握结构化的需求分析方法；

（2）掌握分层数据流图的绘制、数据字典和加工说明的编制；

（3）掌握数据流图映射为软件结构图的方法；

（4）掌握需求说明书和设计说明。书的主要内容，学习软件需求说明书和设计说明书的编写；

（5）掌握测试的基本方法。

二.实验内容

（1）参考一个熟悉的系统，如，机票预订系统/教材订购系统/ATM自动取款机，讨论其用户需求、系统需求和业务需求；

（2）绘制系统的分层数据流图，并给出数据字典；

（3）将系统的分层数据流图映射为软件结构图，绘制软件结构图；

（4）为关键模块进行详细设计，如绘制关键模块的流程图；

（5）实现系统部分功能并测试。

【实例1】机票预订系统

参考：

（1）携程网：https://flights.ctrip.com/international/search/domestic

（2）去哪儿：https://www.qunar.com/?ex_track=auto_4e0d874a

为了方便旅客，某航空公司拟开发一个机票预定系统。旅行社把预定机票的旅客信息（姓名、性别、工作单位、身份证号码、旅行

时间、旅行目的地等）输入该系统，系统为旅客安排航班，旅客在飞机起飞前一天凭取票通知和账单交款取票，系统核对无误即印出

机票给顾客

【实例2】教材订购系统

销售系统的工作过程为：首先由教师或学生提交购书单，经教材发行人员审核是有效购书单后，开发票、登记并返给教师或学生领

书单，教师或学生即可去书库领书。

采购系统的主要工作过程为：若是脱销教材，则登记缺书，发缺书单给书库采购人员；一旦新书入库后，即发进书单通知给教材发

行人员。

【实例3】图书管理系统

参考：http://lib.ahpu.edu.cn/
三.实验步骤

（1）复习结构化的分析与设计方法的主要过程；

（2）讨论系统存在的用户角色、工作流等；

（3）对关键功能绘制数据流图，给出数据字典，并反复讨论数据流的合理性；

（4）对应数据流图，设计系统的功能结构图，关键模块的流程图；

（5）选择对应的结构化程序设计语言，实现并测试部分功能模块
ATM自动取款机

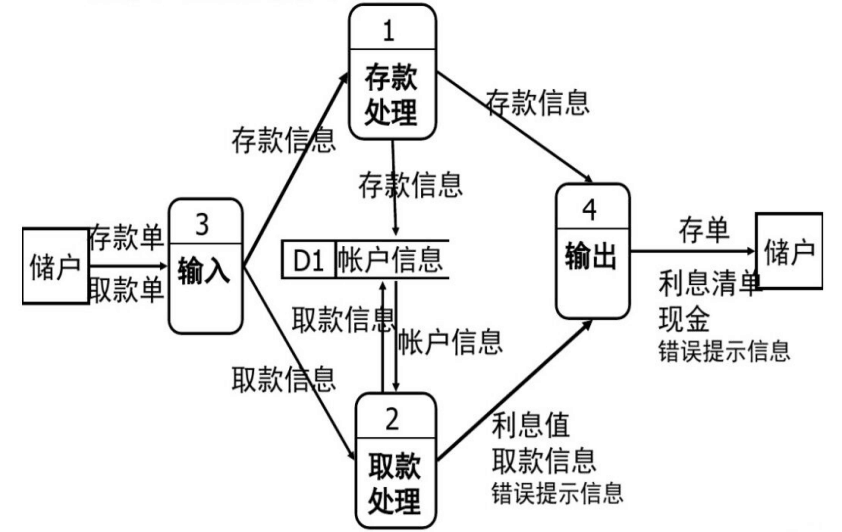

1.数据流图

2.数据字典

3.功能结构图

4.模块的流程图

登录主界面模块

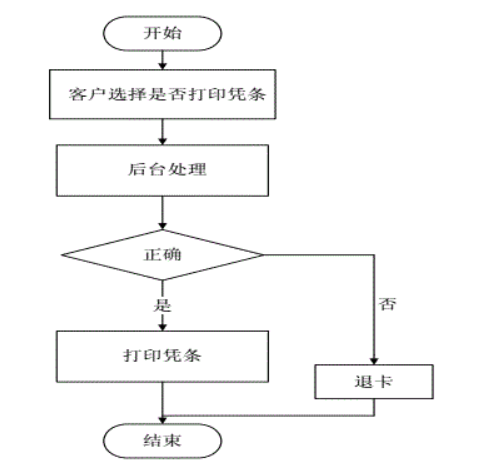

打印凭证模块

取款模块

5.部分功能模块测试

主菜单界面

存款

取款

转账

查询

四.思考题
1.简述需求说明书，概要设计，详细设计说明书的主要内容。
软件需求说明书：指在研究用户要求的基础上，完成可行性分析和投资效益分析以后，由软件工程师或分析员编写的说明书。它详细定义了信息流和界面，功能需求，设计要求和限制，测试准则和质量保证要求。它的作用是作为用户和软件开发人员达成的技术协议书，作为着手进行设计工作的基础和依据，系统开发完成以后，为产品的验收提供了依据。
概要设计：即设计软件的结构，包括组成模块，模块的层次结构，模块的调用关系，每个模块的功能等等；同时，还要设计该项目的应用系统的总体数据结构和数据库结构，即应用系统要存储什么数据，这些数据是什么样的结构，它们之间有什么关系。
详细设计说明书：即详细设计阶段的主要成果，也是编码阶段主要参考的文档。

2.结构化分析方法与面向对象分析方法有无本质上的不同？
结构化分析是从问题的总体目标开始，抽象底层的细节，先专心构造高层的结构，然后再一层一层地分解合细化；面向对象分析则是运用对象、类、继承、封装、聚合、消息传递、多态性等概念来构造系统的方法。
结构化分析着重于解决问题的从粗略到详尽的方法，而面向对象设计则关注点是问题本身，二者区别在于侧重点不同。

3.对数据流图进行审查有何意义？
保证在程序设计与分析时，大方向不出现差错，避免做无用功，对于大型团队合作时有巨大的帮助。

4.给出一次完整的会议讨论纪要，包括议题，最终结果。
议题:结构化分析与设计
参会人员:陈思婷 颜炜幸 周茂兰
会议内容：会议开始对每个成员的任务都进行了大致的分工，接着根据生活中对ATM自动提款机的实际需求，设计出了包括开户、销户、查询账户余额、存取款等功能的ATM管理系统，并且绘制出了系统的分层数据流图，据此对每个模块都进行了详细的设计，实现了大部分的功能并通过了测试。
最终结果：设计出了一个相对完整的ATM管理系统，并且对结构化分析与设计的一些内容进行了总结。
