网络_广域网（PAP单向认证、Chap双向认证、PPP链路捆绑、帧中继配置）

一、PAP认证

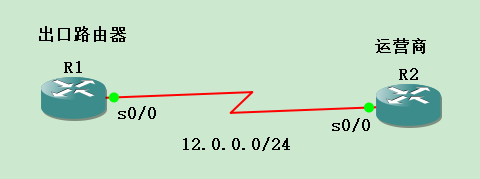

将两台路由器搭建如图
在配置前进行抓包
在R2上创建PAP用户名密码，R1上登陆。
R2配置命令：

R2(config)#username USER password PSD
R2(config)#int s0/0
R2(config-if)#no shutdown
R2(config-if)#ip add 12.0.0.2 255.255.255.0
R2(config-if)#encapsulation ppp
R2(config-if)#ppp authentication pap

R1配置命令：

R1(config)#int s0/0
R1(config-if)#no shutdown
R1(config-if)#ip add 12.0.0.1 255.255.255.0
R1(config-if)#encapsulation ppp
R1(config-if)#ppp pap sent-username USER password PSD

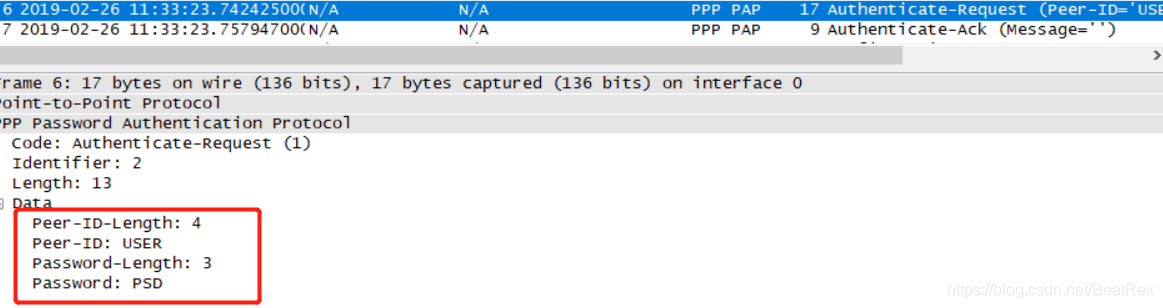

在抓到的pap 认证包中可以看到用户名和密码的明文

二、Chap双向认证

拓扑如上图
配置好ip地址
R1配置命令如下：

R1(config)#int s0/0
R1(config-if)#encapsulation ppp
R1(config-if)#ppp authentication chap
R1(config)#username R1 password 123

R2配置命令如下：

R2(config)#int s0/0
R2(config-if)#encapsulation ppp
R2(config-if)#ppp authentication chap
R2(config)#username R2 password 123

三、PPP链路捆绑

链路捆绑类似ethernetchannel
R1配置命令：

 R1(config)#int s0/0
R1(config-if)#no shutdown
R1(config-if)#encapsulation ppp
R1(config-if)#ppp multilink
R1(config-if)#ppp multilink group 1
R1(config)#int s0/1
R1(config-if)#no shutdown
R1(config-if)#encapsulation ppp
R1(config-if)#ppp multilink
R1(config-if)#ppp multilink group 1
R1(config)#int multilink 1
R1(config-if)#ip add 12.0.0.1 255.255.255.0

R2配置命令：

R2(config)#int s0/0
R2(config-if)#no shutdown
R2(config-if)#encapsulation ppp
R2(config-if)#ppp multilink
R2(config)#int s0/1
R2(config-if)#no shutdown
R2(config-if)#encapsulation ppp
R2(config-if)#ppp multilink
R2(config-if)#ppp multilink group 1
R2(config)#int multilink 1
R2(config-if)#ip add 12.0.0.2 255.255.255.0

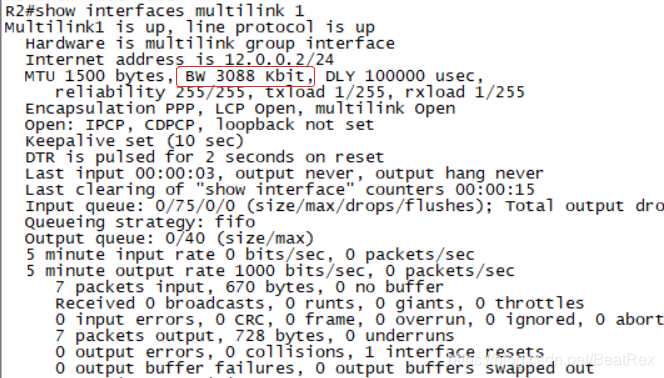

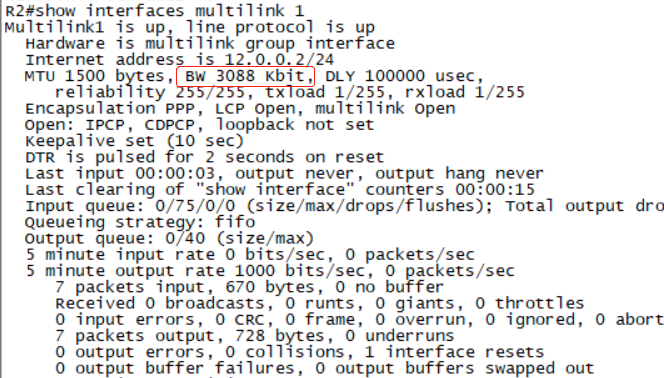

查看接口并测试连通性

四、帧中继配置

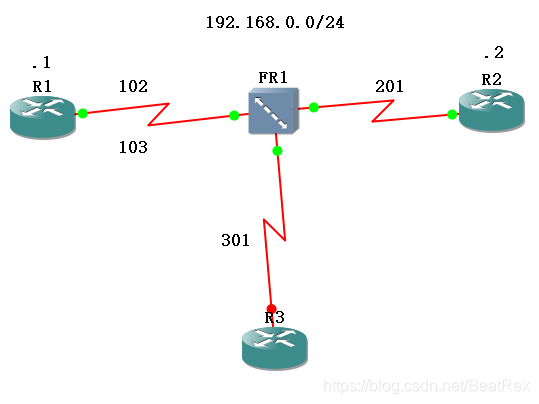

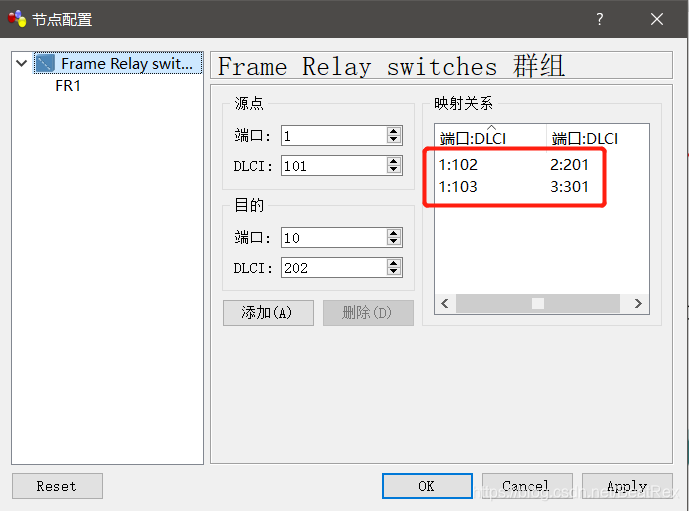

搭建如图拓扑，帧中继交换机中添加两条PVC

开启R1和R2，并为其配置地址
R1配置命令

R1(config)#int s0/0
R1(config-if)#no shutdown
R1(config-if)#encapsulation frame-relay
R1(config-if)#ip add 192.168.0.1 255.255.255.0

R2配置命令

R2(config)#int s0/0
R2(config-if)#no shutdown
R2(config-if)#encapsulation frame-relay
R2(config-if)#ip add 192.168.0.2 255.255.255.0

查看

帧中继直连

开启R3，并为其配置ip地址。
然后手工添加地址信息
R1配置：
R1(config)#int s0/0
R1(config-if)#no frame-relay inverse-arp
R1(config-if)#frame-relay map ip 192.168.0.2 102 broadcast
R1(config-if)#frame-relay map ip 192.168.0.3 103 broadcast
R2配置：
R2(config)#int s0/0
R2(config-if)#no frame-relay inverse-arp
R2(config-if)#frame-relay map ip 192.168.0.1 201 broadcast
R2(config-if)#frame-relay map ip 192.168.0.3 201 broadcast
R3配置：
R3(config)#int s0/0
R3(config-if)#no frame-relay inverse-arp
R3(config-if)#frame-relay map ip 192.168.0.1 301 broadcast
R3(config-if)#frame-relay map ip 192.168.0.2 301 broadcast

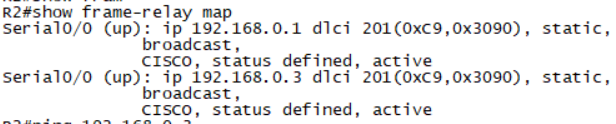

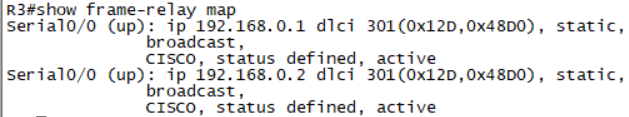

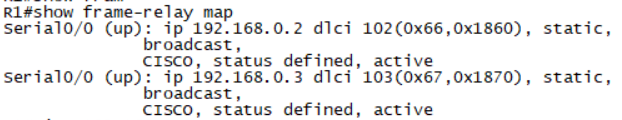

可以相互ping通，查看各自的帧中继
