MBD microchip dspic33ck64mp105 --- LED blink

0，准备工作
0.1，MCU dspic33ck64mp105

0.2，烧录器：pickit4

0.3，MATLAB2022B

0.4，硬件支持包：MCHP_Install_Blockset_3_62_2025_07_24_0031

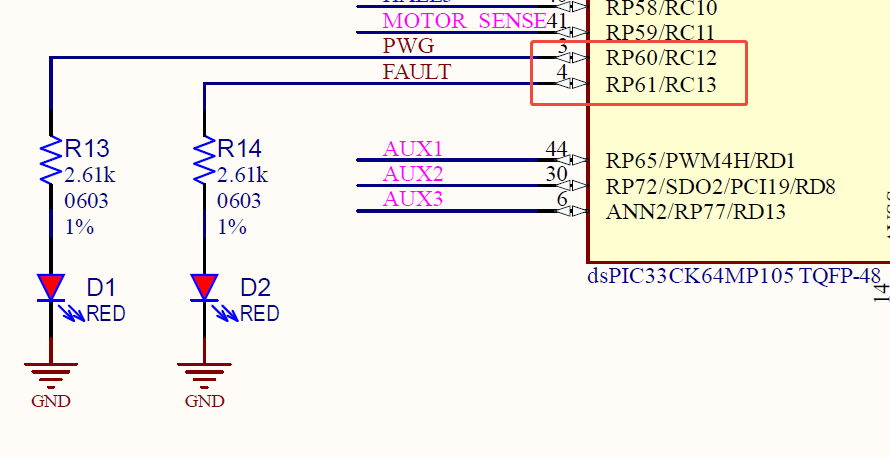

1，硬件是自己制作的板子，LED 接口时在 RC12 RC13上面

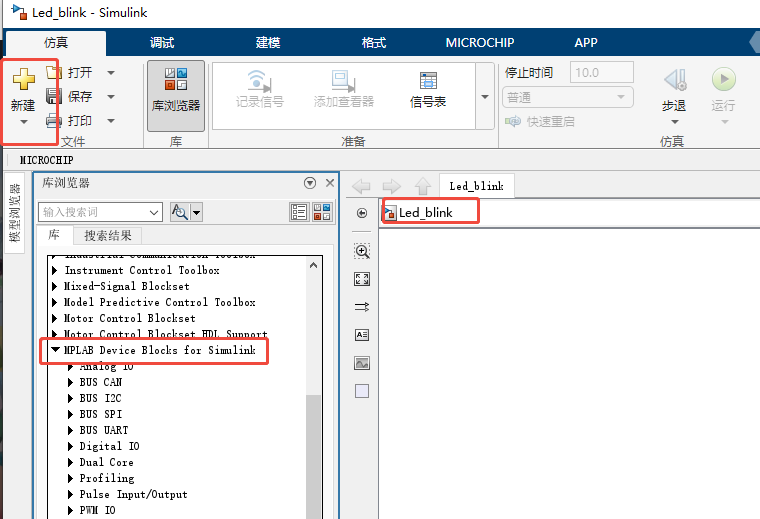

2，打开MATLAB 新建一个simulink 文件 名字 LED_blink

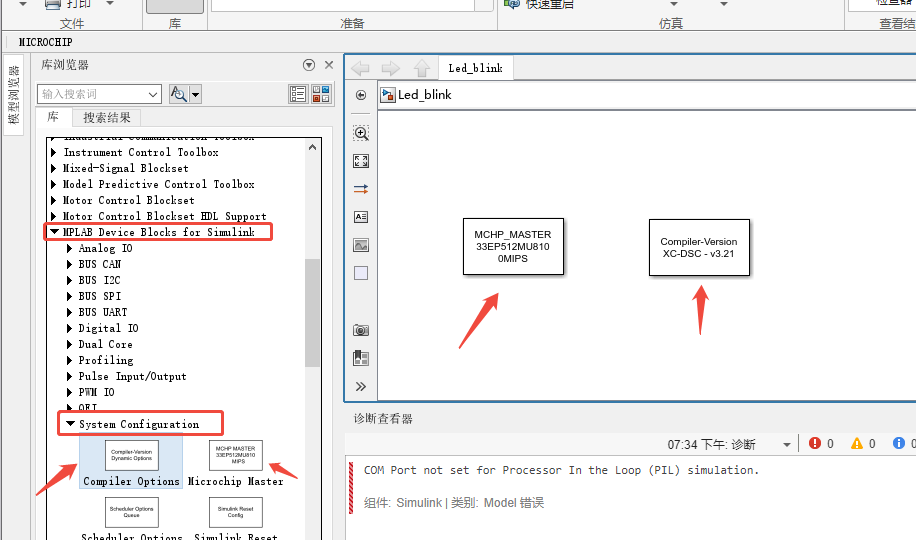

3，拉控件

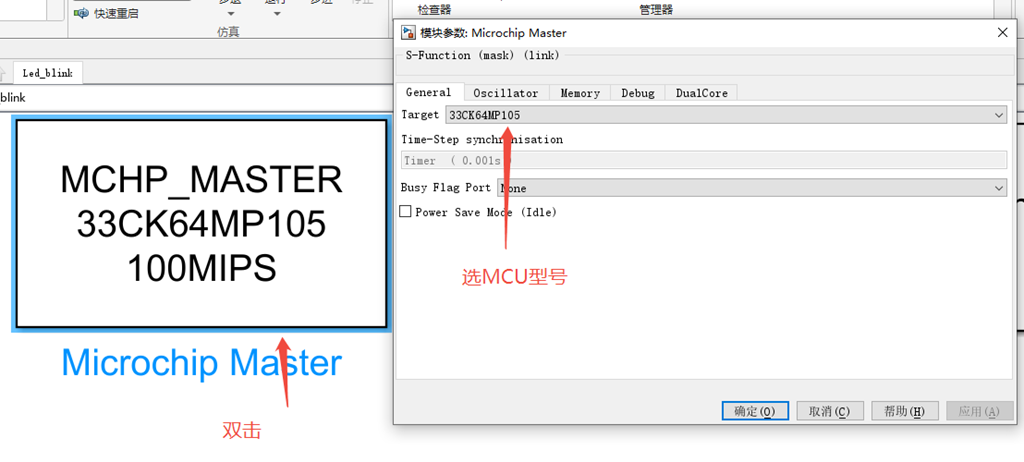

4，配置MCHP MASTER 选择MCU 型号

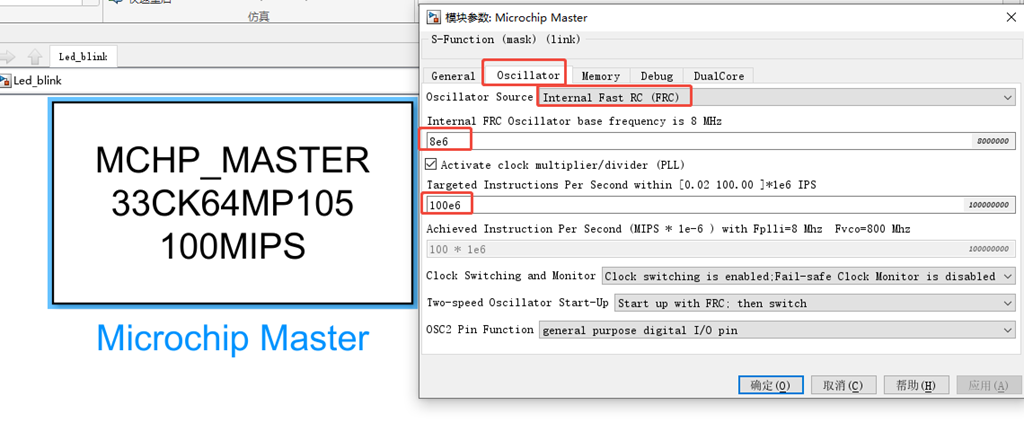

5，配置MCHP MASTER 选择MCU 时钟

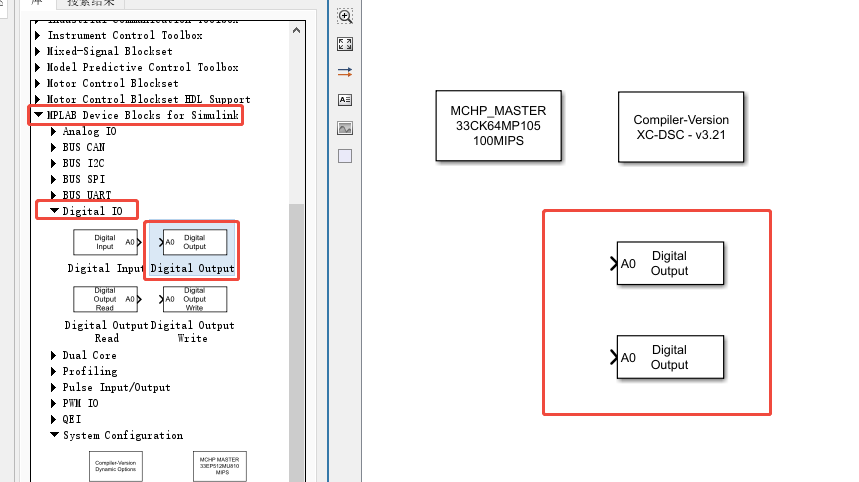

6，拉两个数字GPIO  进来

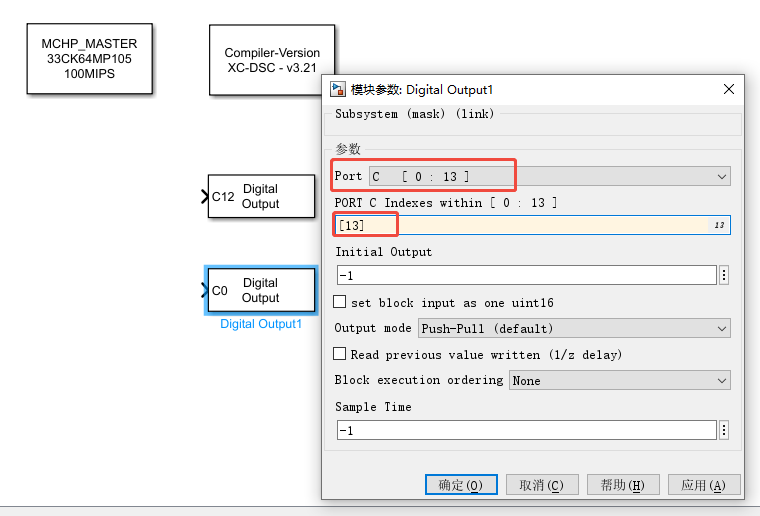

7，配置 GPIO 管脚

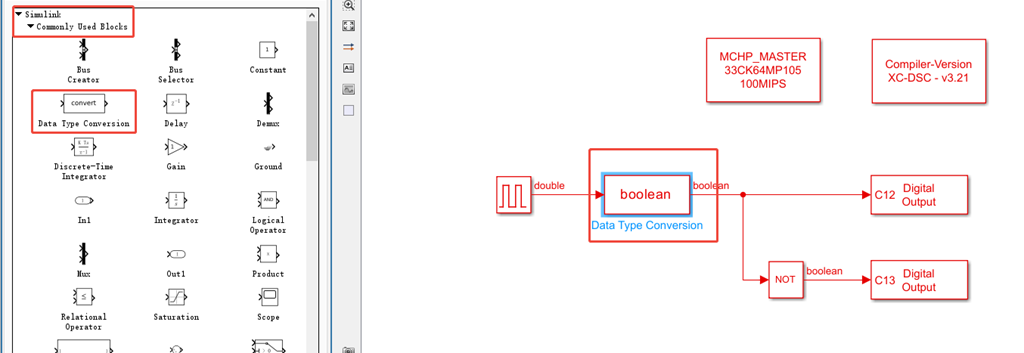

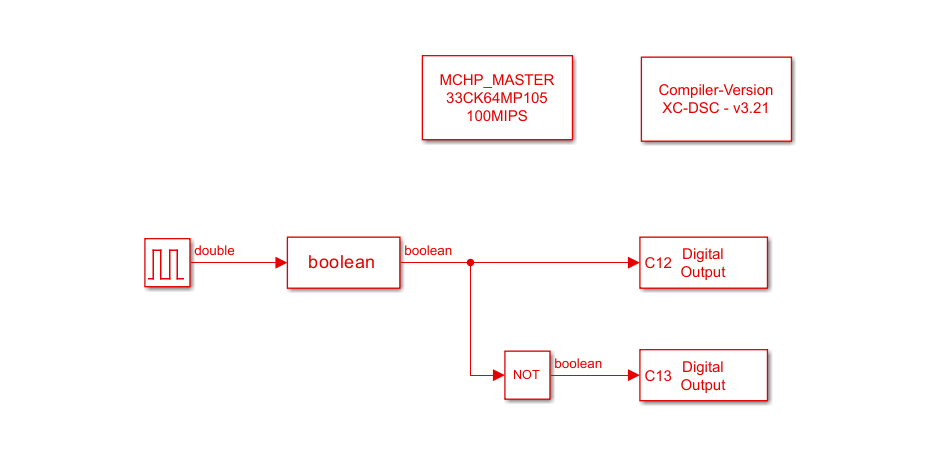

8，要闪烁LED  需要一个信号发生器，数据类型转换，逻辑器件  整体框架如下

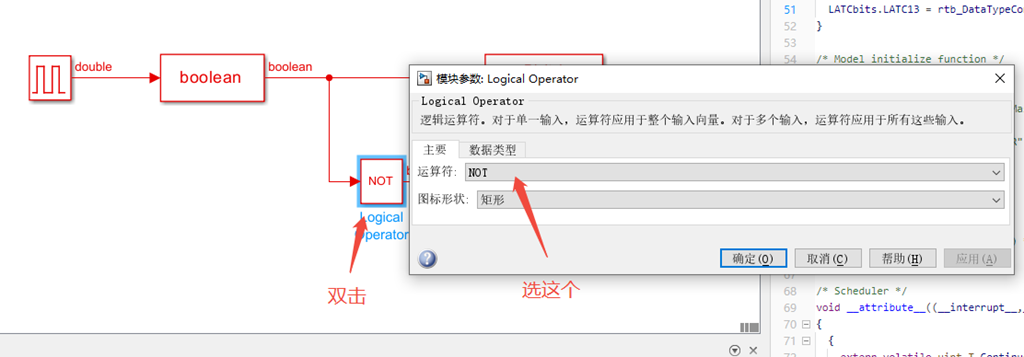

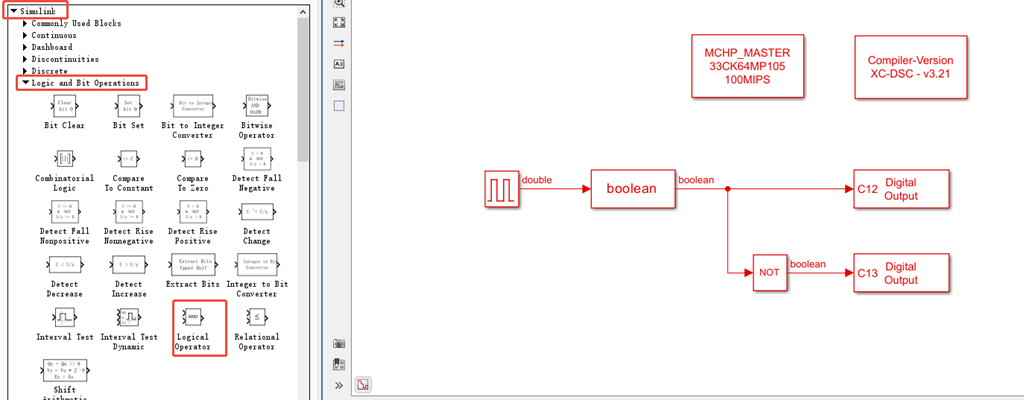

逻辑器件

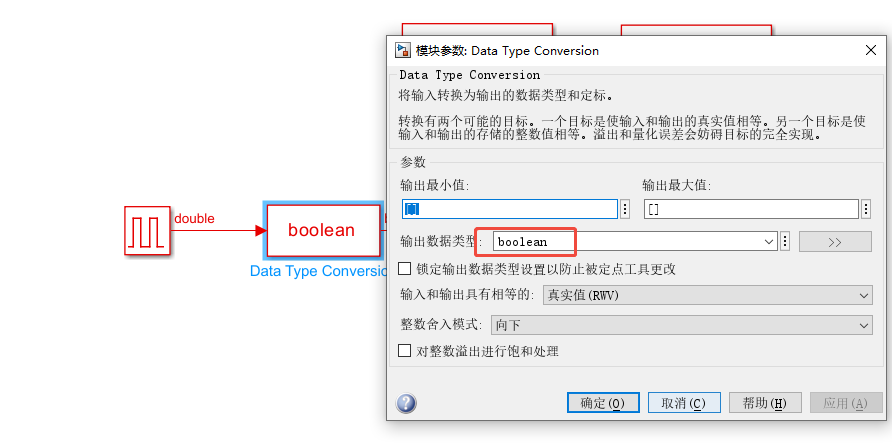

数据转换，为啥要这个，是因为直接连会报错，数据类型不对

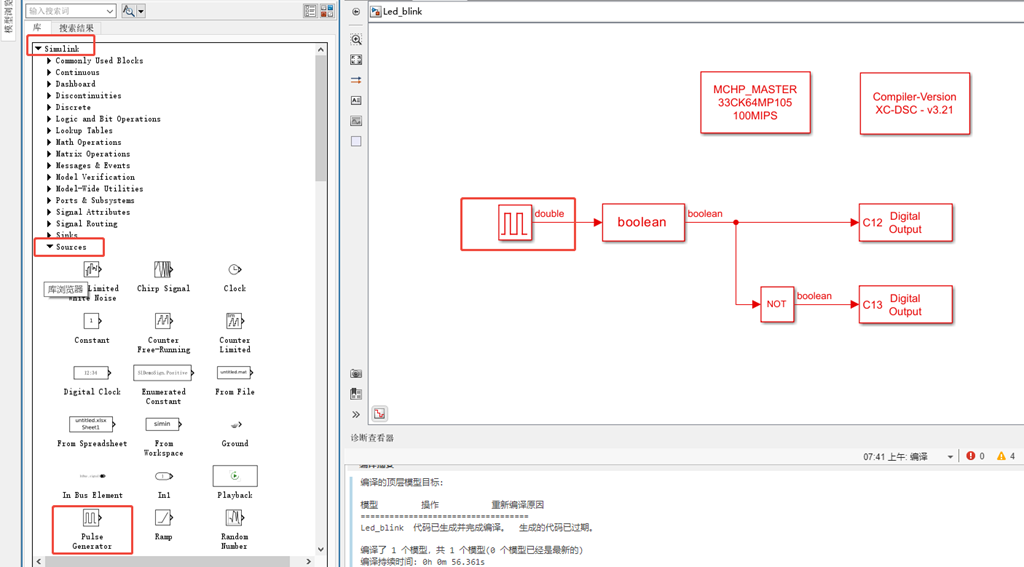

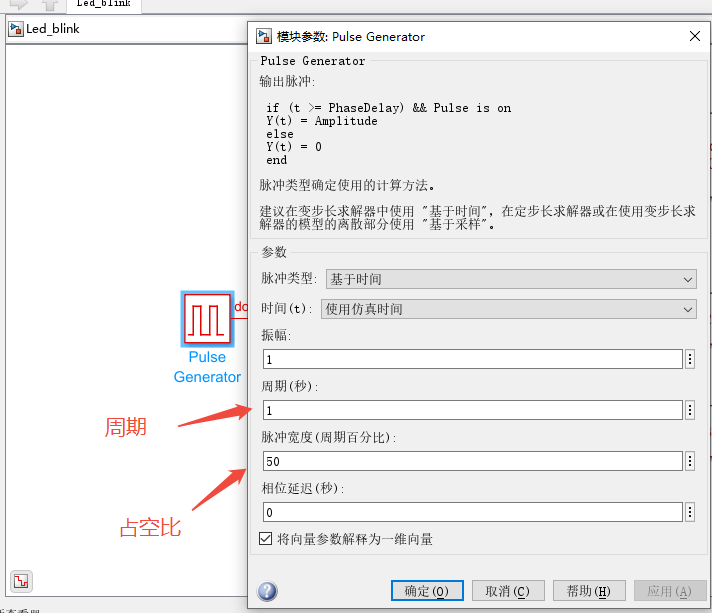

信号发生器

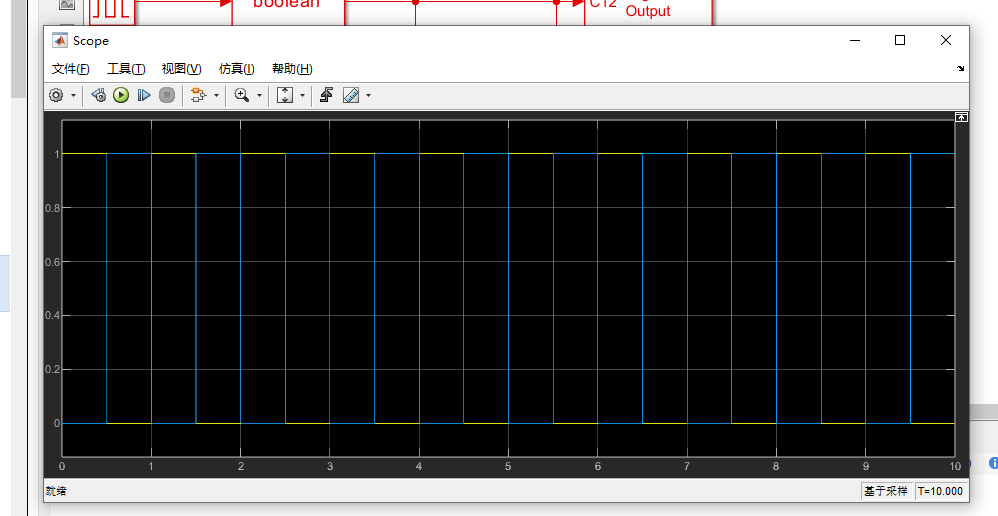

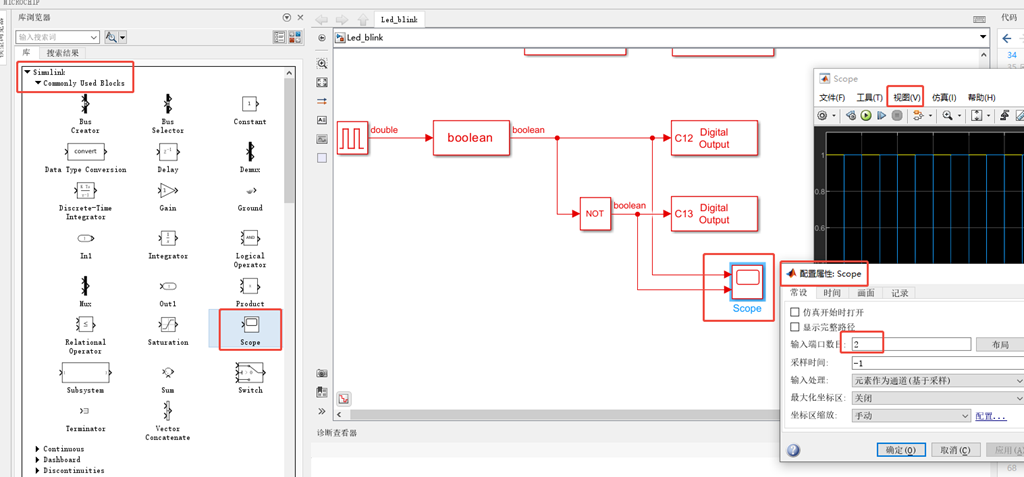

9，接示波器 看一下  波形

仿真波形，如下

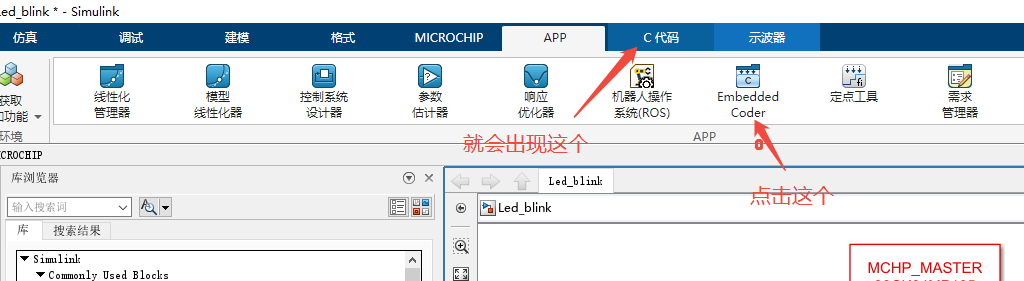

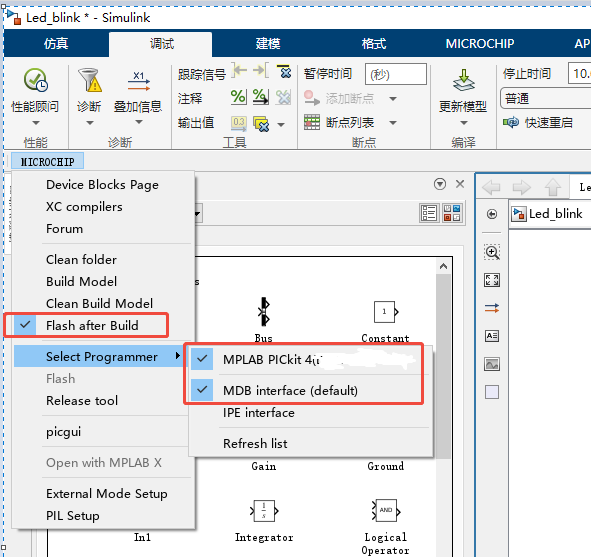

10，配置烧录选项

1，选择烧录器

2，选择编译后烧录

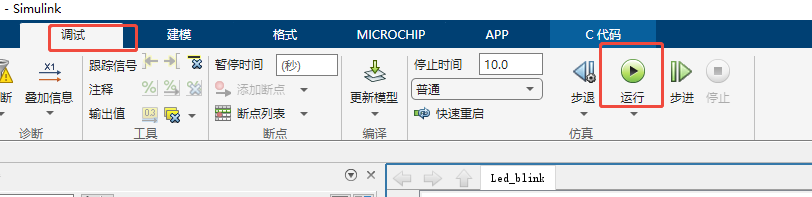

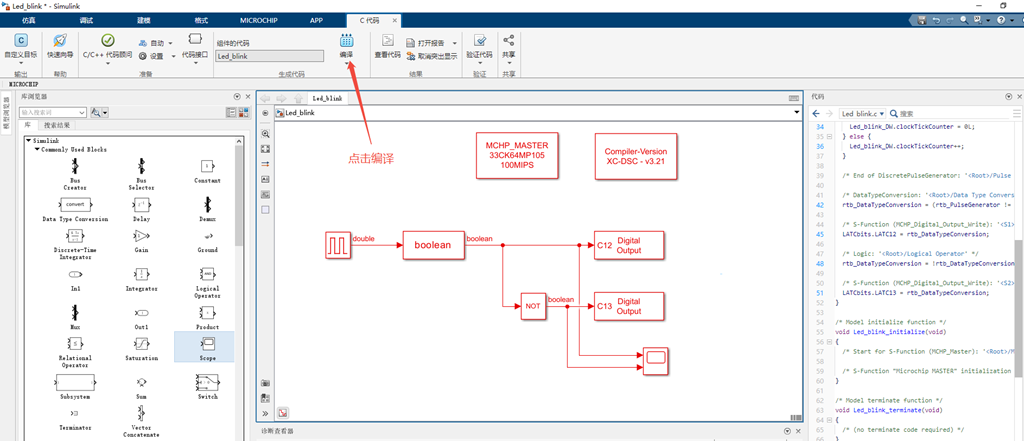

11，点击编译

12，实验结果  板子上的两个LED 交替闪烁。
