Profinet转Modbus TCP网关模块替代伺服EtherCAT通讯案例

关于巴图自动化Profinet转Modbus TCP网关模块（BT-ETHPN20）替代伺服EtherCAT通讯的案例，我们可以从以下几个方面进行详细阐述：

一、案例背景

在工业自动化领域，不同设备之间常常因为通讯协议的不兼容而导致通信障碍。当PLC（如西门子S7-1200系列）设计为支持PROFINET通讯协议，而伺服驱动单元需要支持EtherCAT通讯协议时，直接通信就变得不可行。为了解决这个问题，可以使用Profinet转Modbus TCP网关模块（BT-ETHPN20）来替代传统的EtherCAT通讯方式，实现设备间的数据交互。

二、设备选择

在此案例中，选择了一款合适的Profinet转Modbus TCP网关模块（BT-ETHPN20），该模块具有将Profinet协议转换为Modbus TCP协议的功能，从而实现了不同网络之间的互联互通。同时，由于Modbus协议具有广泛的应用基础和兼容性，选择Modbus作为中间协议可以更容易地与其他设备进行通信。

三、配置步骤

1. 硬件连接：

确保Profinet转Modbus TCP网关模块（BT-ETHPN20）正确连接到Profinet设备和Modbus TCP设备。

网关通常具有多个接口，如RJ45以太网接口，用于连接不同的网络设备。

2. 软件配置：

打开博途（TIA Portal）等编程软件，创建新项目并添加PLC。

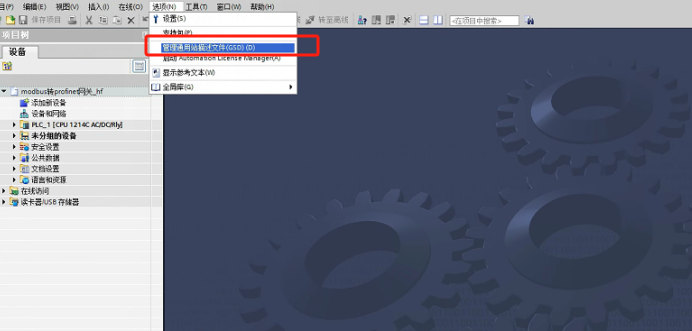

加载GSD文件到博途中，以便在硬件目录中找到网关驱动。

在博图中连接网关与PLC的Profinet接口。

配置网关的IP地址和设备名称，确保与PLC组态保持一致。

3. 通讯参数设置：

设置Modbus TCP通讯参数，如服务器（Modbus TCP设备）的IP地址、端口号等。

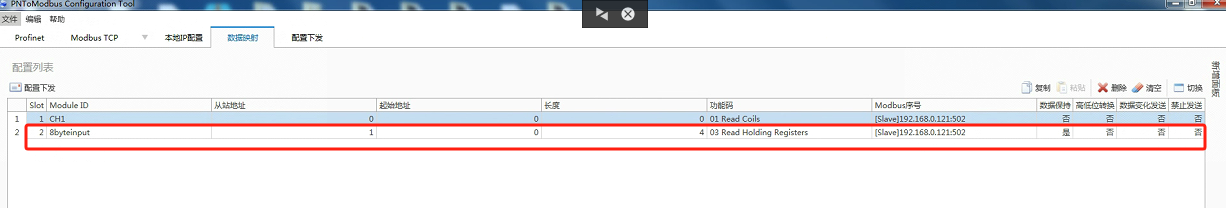

在配置软件中添加所需的功能码，如03H（读保持寄存器）等，并配置寄存器地址和数量。

4. 数据映射：

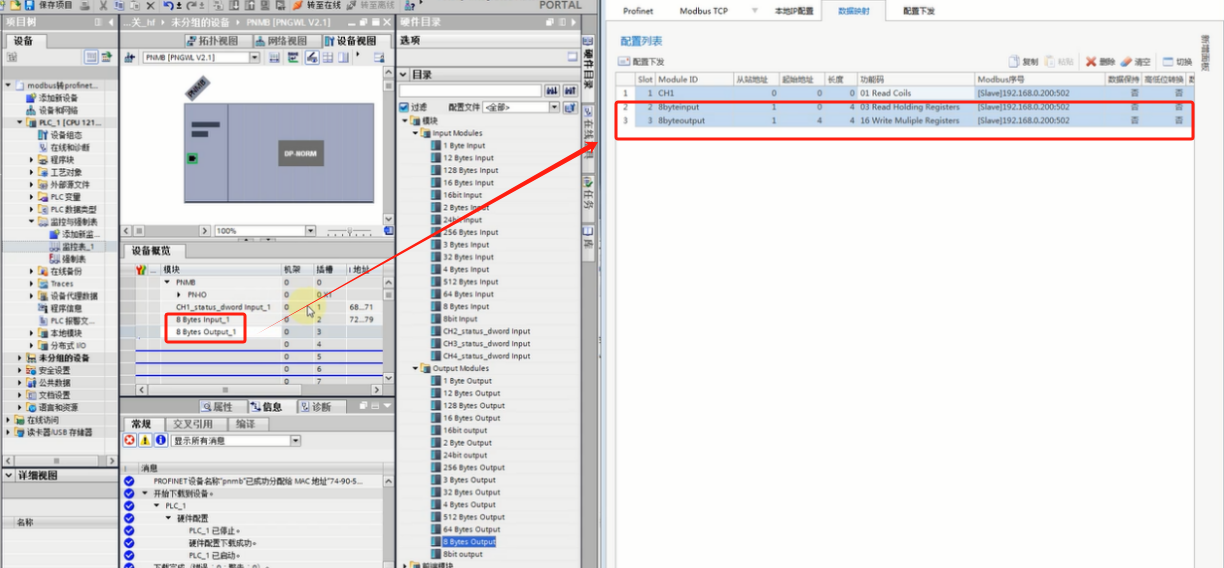

配置网关的内存映射，将Profinet侧的数据与Modbus TCP侧的数据进行映射。

网关在Profinet一侧和Modbus TCP一侧分别进行数据的读写，并将数据存入各自的缓冲区。

5. 测试验证：

使用测试工具发送测试数据，验证网关的通信功能。

观察PLC或其他主站设备是否能够正确接收并处理来自Modbus TCP设备的数据。

四、案例效果

通过采用Profinet转Modbus TCP网关模块模块替代伺服EtherCAT通讯方式，成功实现了PLC与伺服驱动单元之间的数据交互。这种方案不仅解决了通讯协议不兼容的问题，还降低了通信成本，提高了系统的灵活性和可扩展性。同时，由于Modbus协议的广泛应用和简单性，使得整个系统的维护和调试变得更加容易。

五、注意事项

1、在配置过程中，需要确保所有设备的IP地址、端口号等参数设置正确无误。

2、定期检查网关的运行状态，确保通信畅通无阻。

综上所述，Profinet转Modbus TCP网关模块模块替代伺服EtherCAT通讯是一种可行的解决方案，它能够有效解决不同设备之间通讯协议不兼容的问题，提高工业自动化系统的整体性能和可靠性。
